Серия Zyxel VMG/ AMG/ XMG [DSL маршрутизатор] - Настройка на VMG/ XMG като режим на модем и деактивиране на LAN портовете

Този документ предоставя изчерпателно ръководство за конфигуриране на устройството за достъп до интернет от серията VMG / AMG / XMG DSL Router за работа в режим на мост и управление на функционалността на LAN порта. Като настроите устройството в режим на мост, то се свързва чрез xDSL към вашия доставчик и осигурява обикновена Ethernet връзка на порт 1, без устройството да изпълнява задачи за маршрутизиране или защитна стена. Освен това в ръководството е описано как да деактивирате LAN портове 2-4, за да предотвратите получаването от клиентите на друг DHCP IP от вашия DHCP сървър. В режим на мост всички LAN задачи, включително защитната стена и управлението на WLAN, се изпълняват от шлюза, свързан към VMG устройството.

Имаме два различни вида на уеб графичния интерфейс (ще се наричат"Нова" и"Стара" версия):

Мостови режим серия VMG (нова версия)

• Отворете интернет браузър и осъществете достъп до уеб графичния интерфейс на устройството VMG (по подразбиране е 192.168.1.1)

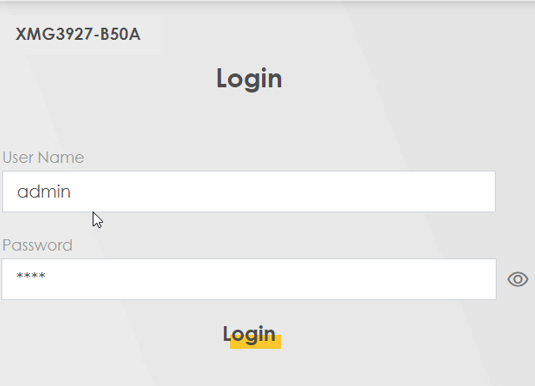

• Въведете потребителското си име и парола, които са по подразбиране:

Username: admin
Password: 1234 (or labeled on the device)

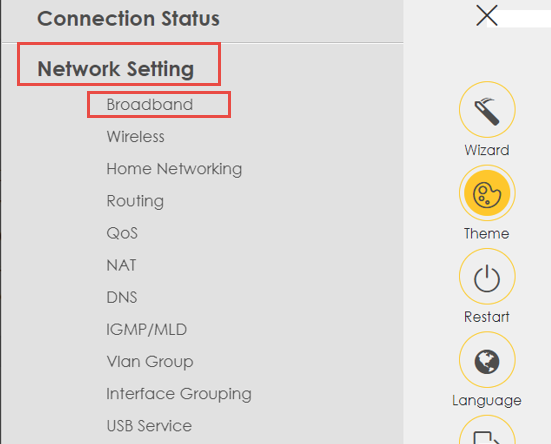

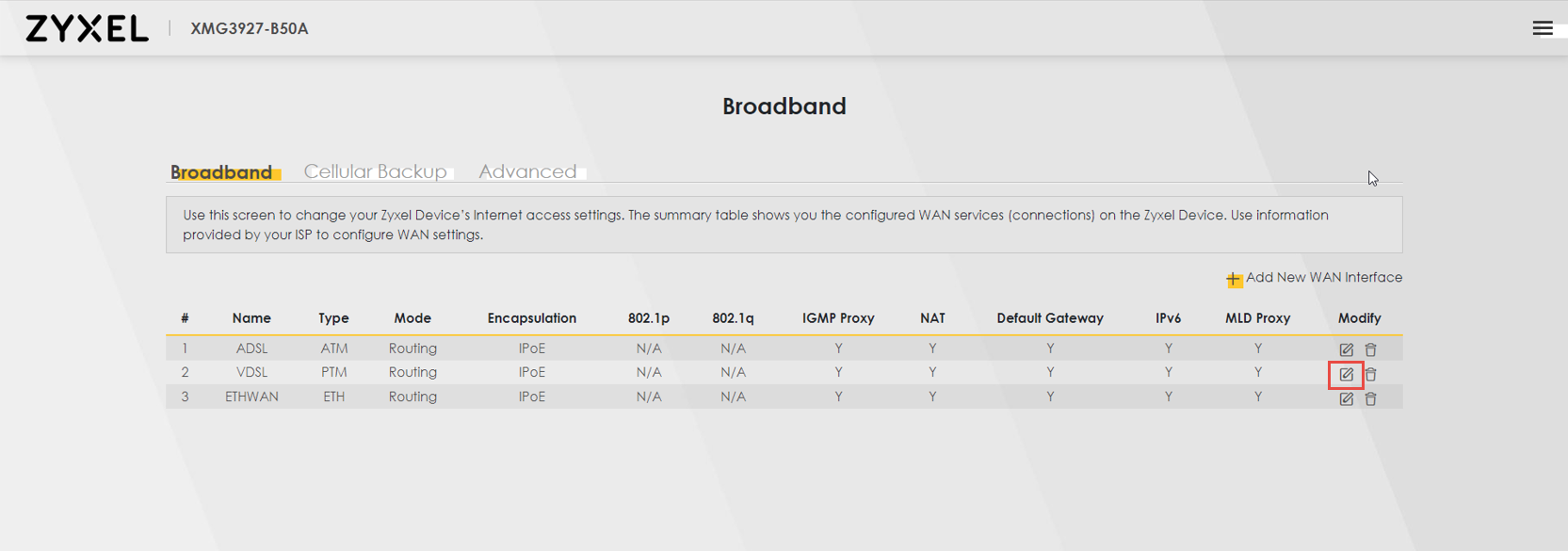

• Навигирайте доменюто Network Settings (Мрежови настройки) > Broadband Menu (Широколентов достъп)

• Редактирайте типа връзка, който искате да настроите в режим на мост

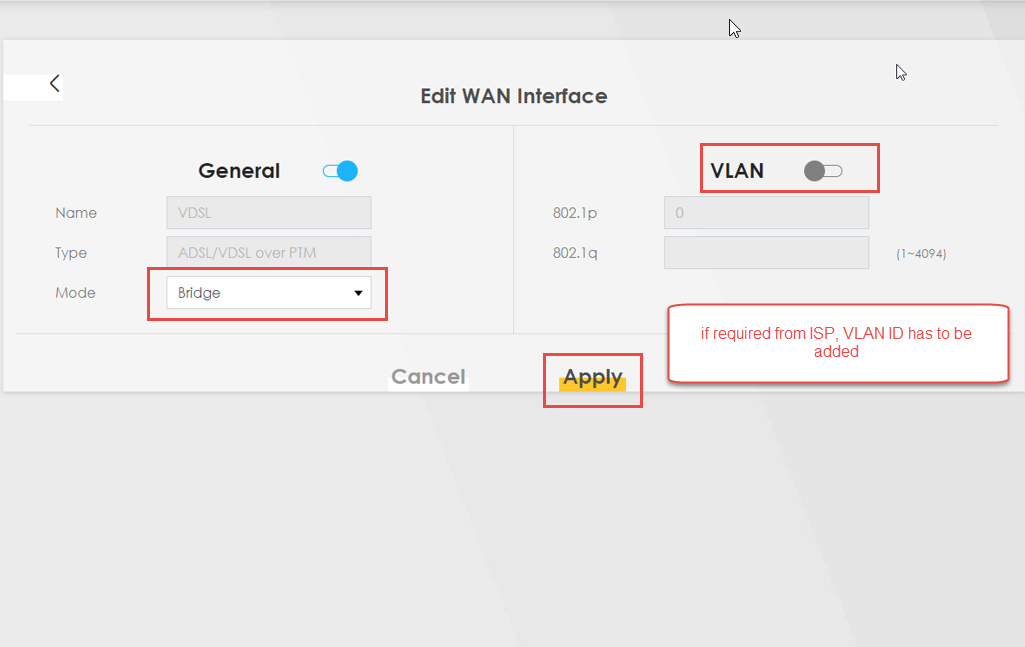

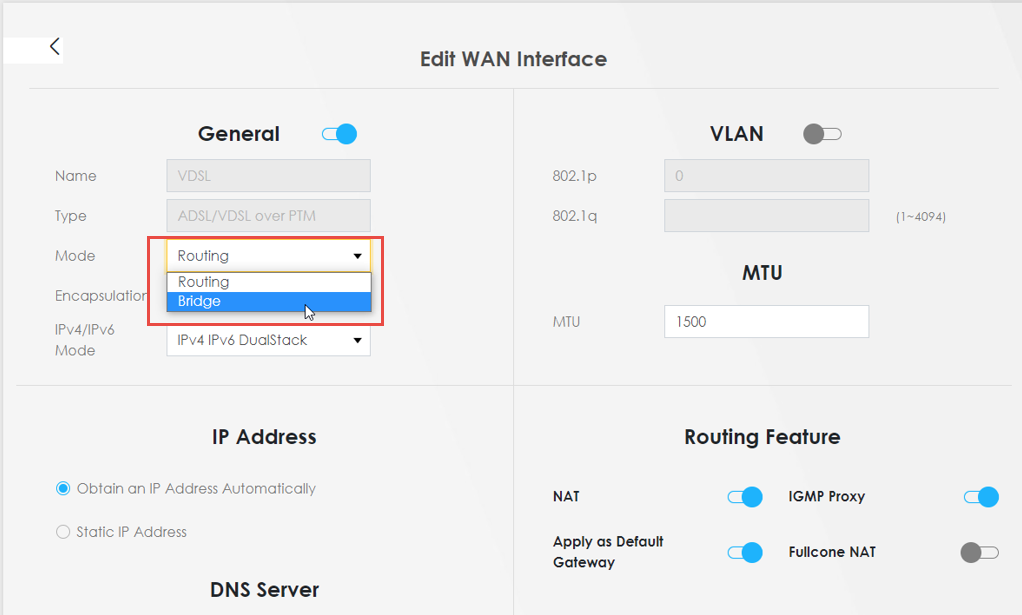

• Изберете мост като режим и въведете VLAN ID, ако е необходимо

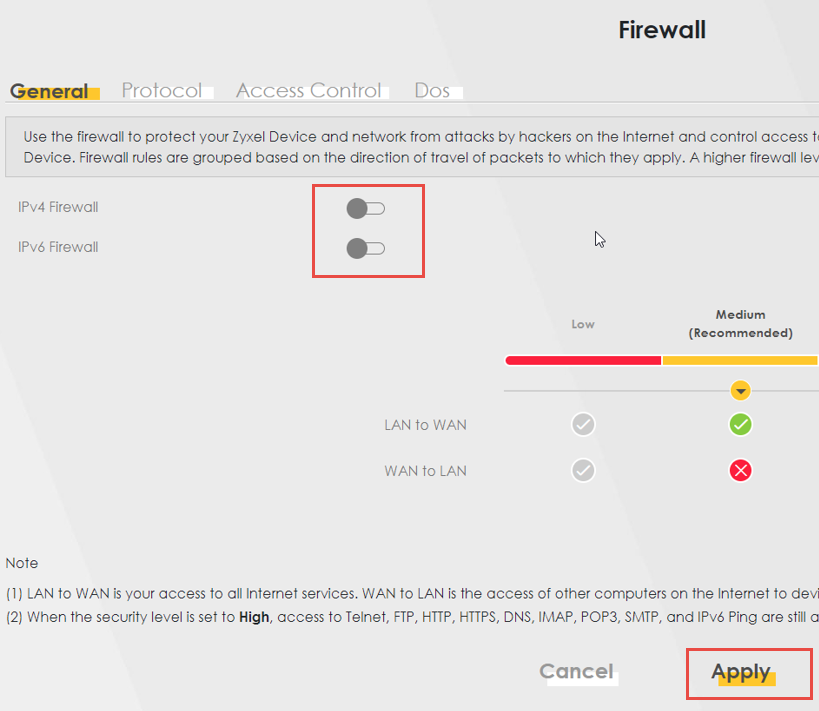

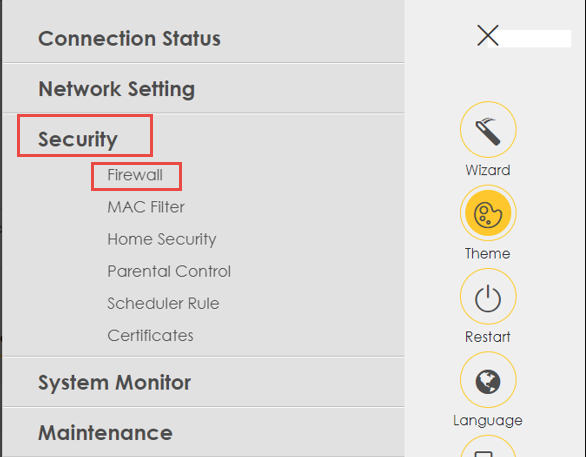

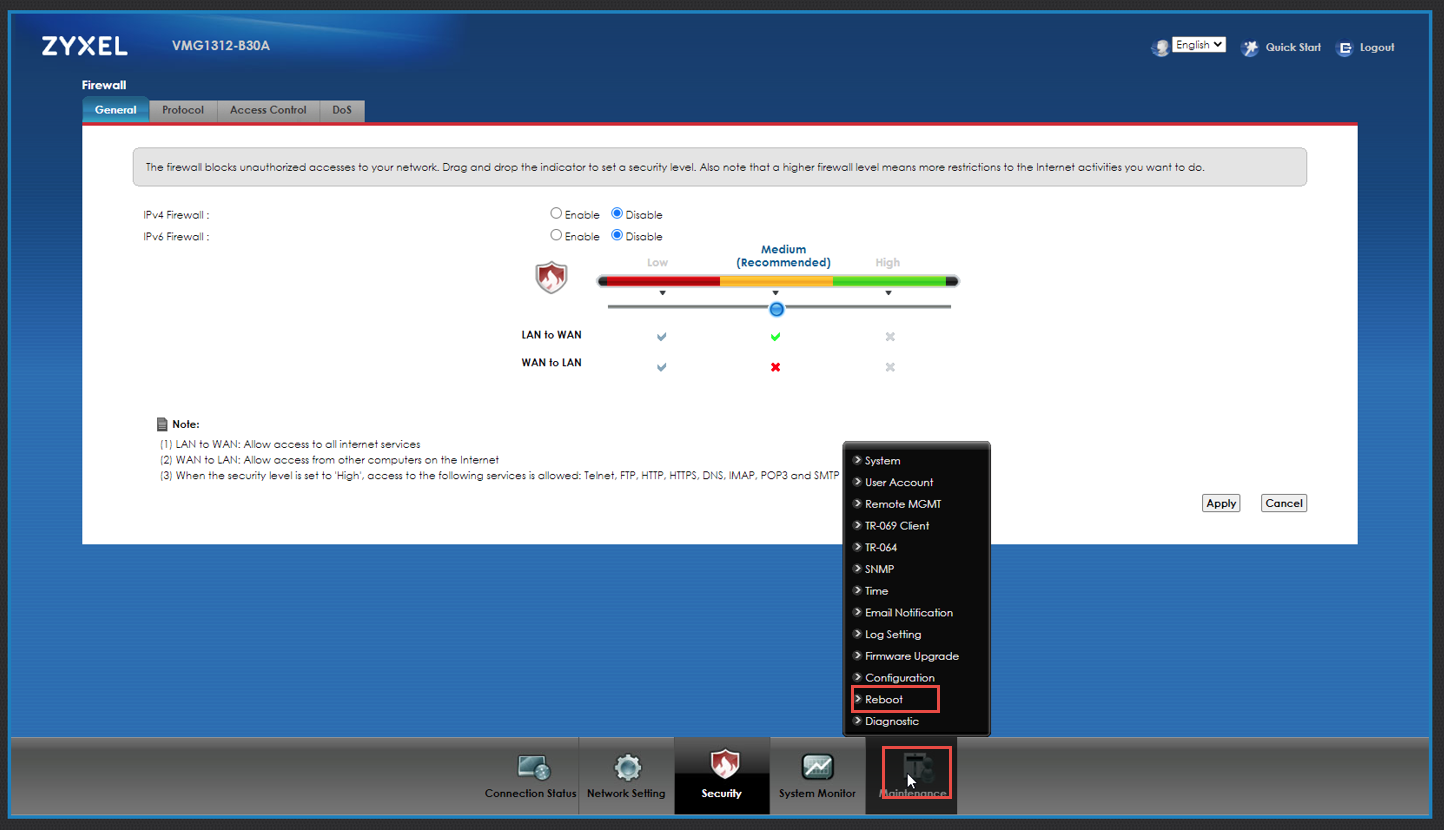

• Отидете в Security (Сигурност) > Firewall (Защитна стена) и деактивирайте IPv4 и IPv6 защитната стена

• След като настроите всичко, рестартирайте устройството, което сега ще работи в режим на мост

Maintenance > Reboot

Забележка: Достъпът до VMG все още е възможен чрез неговия IP адрес за управление.

Режим на мост Серия AMG (стара версия)

• Отворете интернет браузър и осъществете достъп до уеб графичния интерфейс на устройството XMG (по подразбиране е 192.168.1.1)
• Въведете потребителското си име и парола, които са по подразбиране:

Username: admin
Password: 1234 (or labeled on the device)

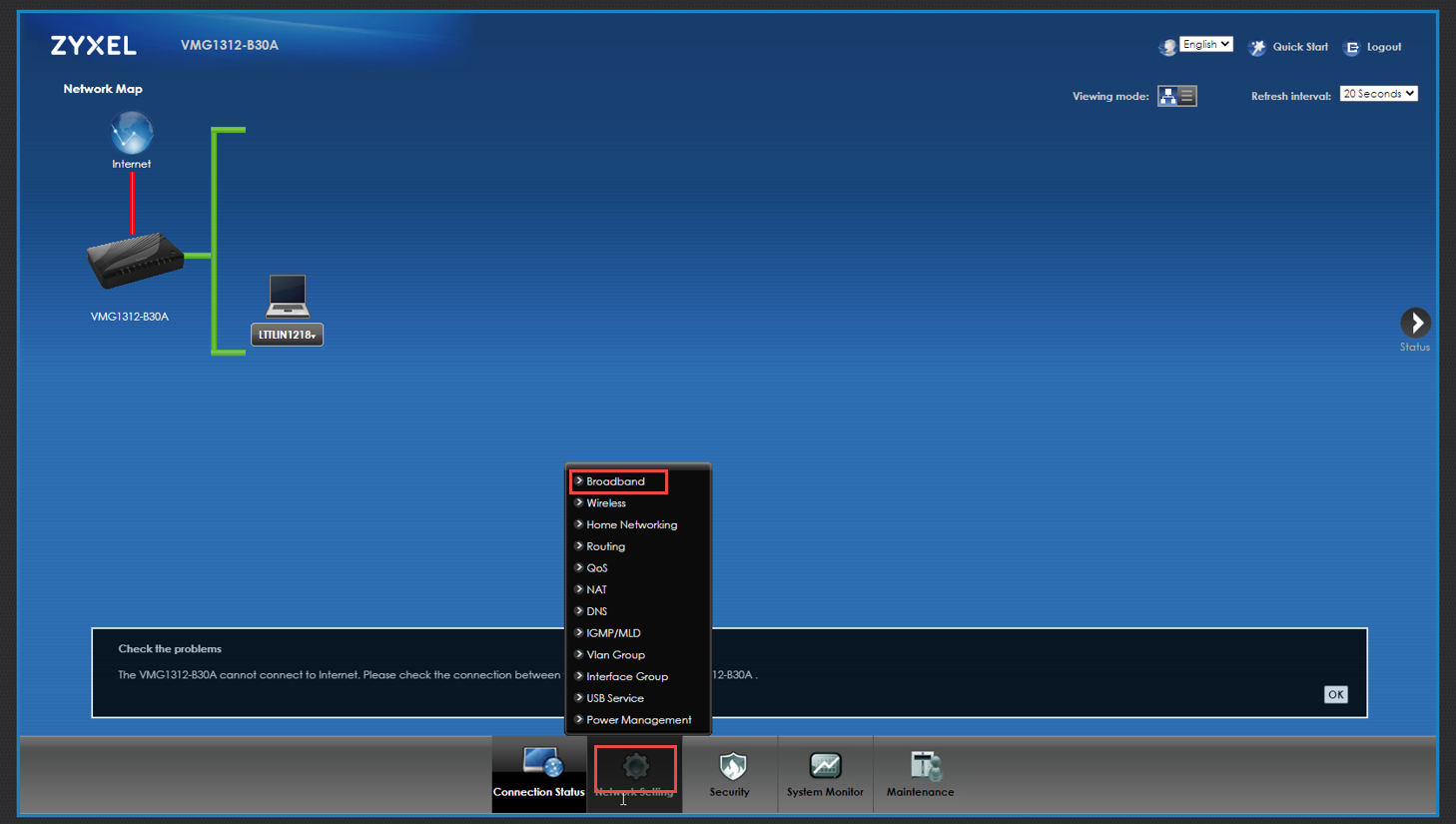

• Навигирайте доменюто Network Settings (Мрежови настройки) > Broadband Menu (Широколентов достъп)

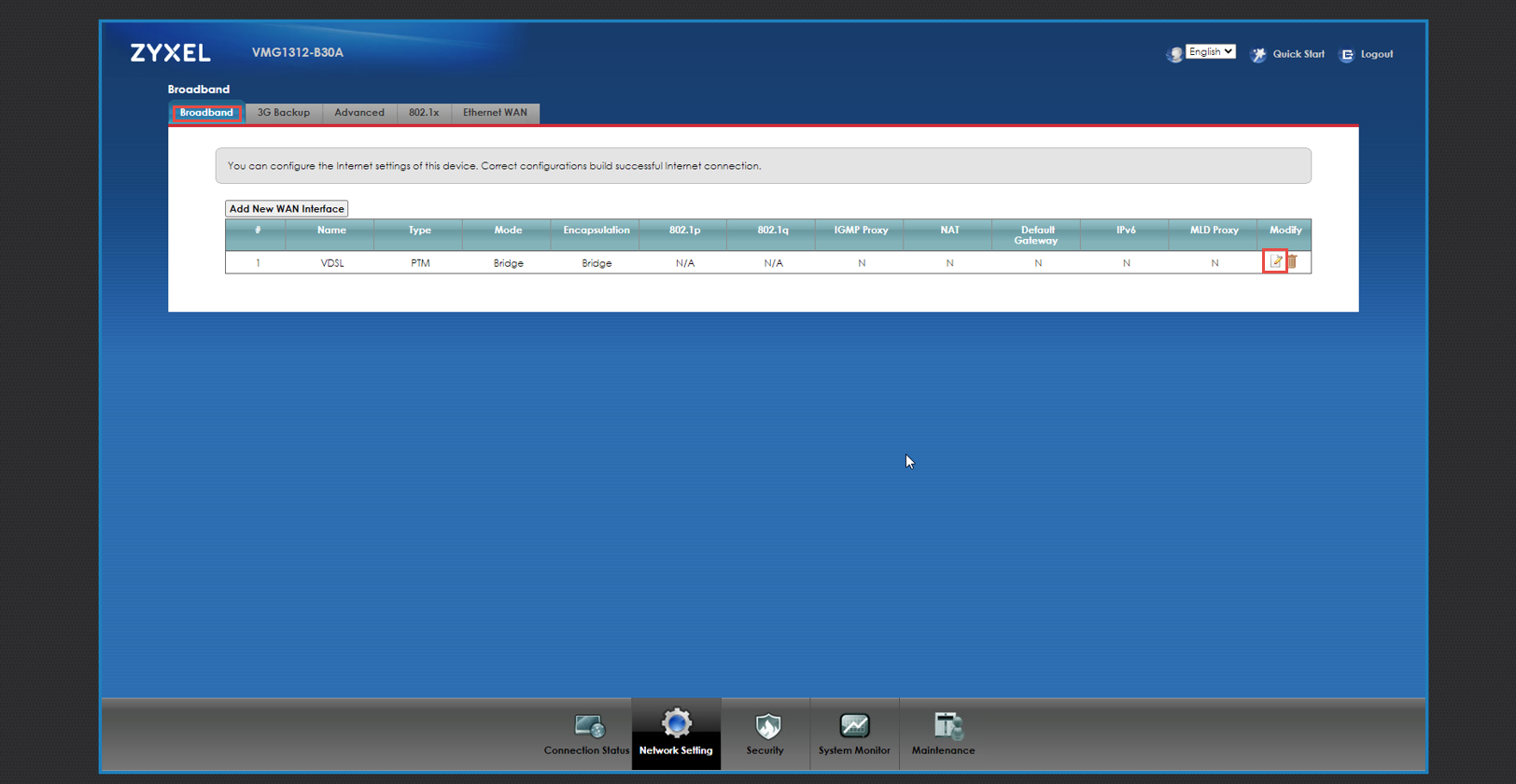

• Редактирайте типа връзка, който искате да настроите в режим на мост

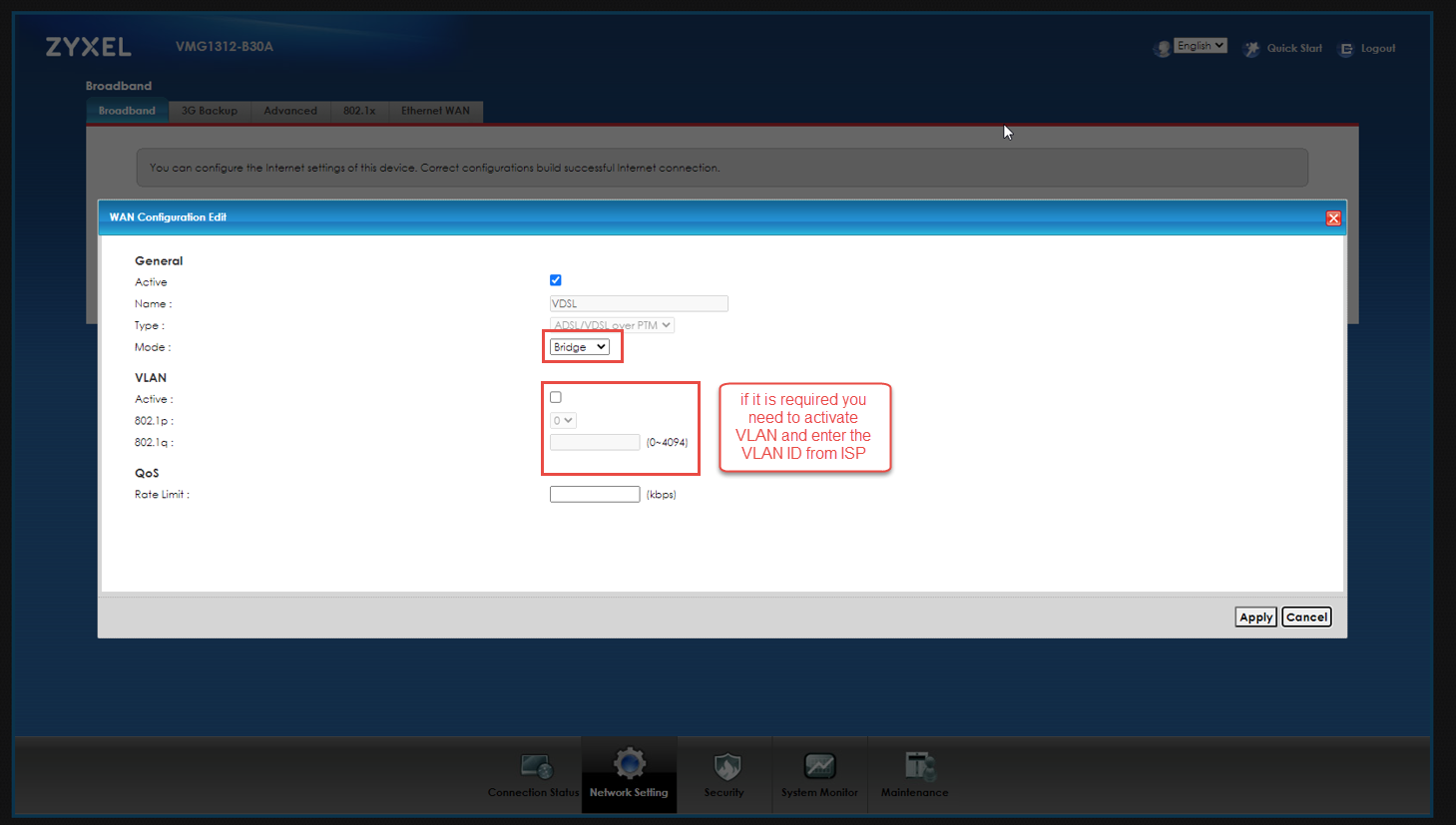

• Изберете мост като режим и въведете VLAN ID, ако е необходимо

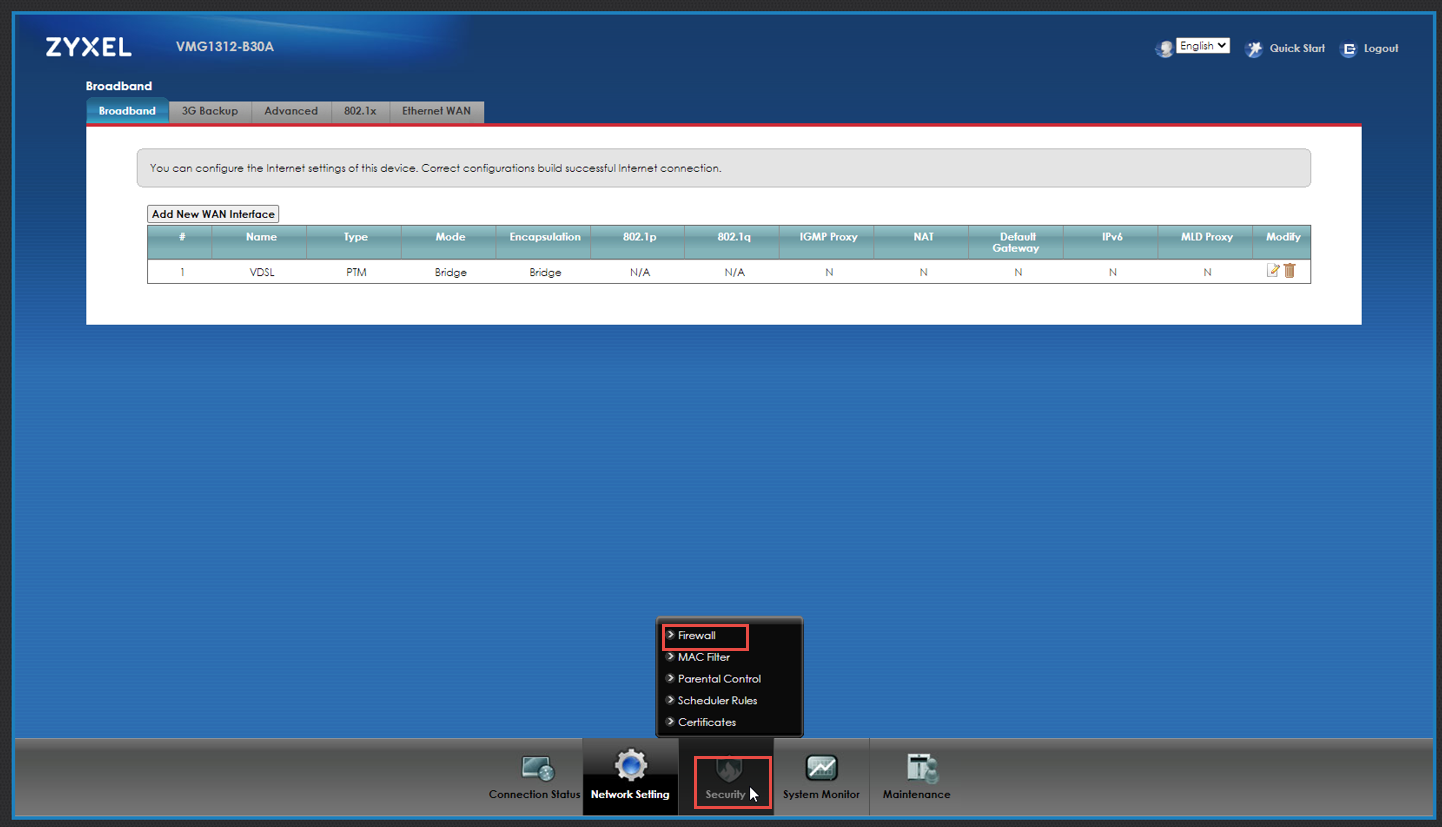

• Отидете в Security (Сигурност) > Firewall (Защитна стена) и деактивирайте IPv4 и IPv6 защитната стена

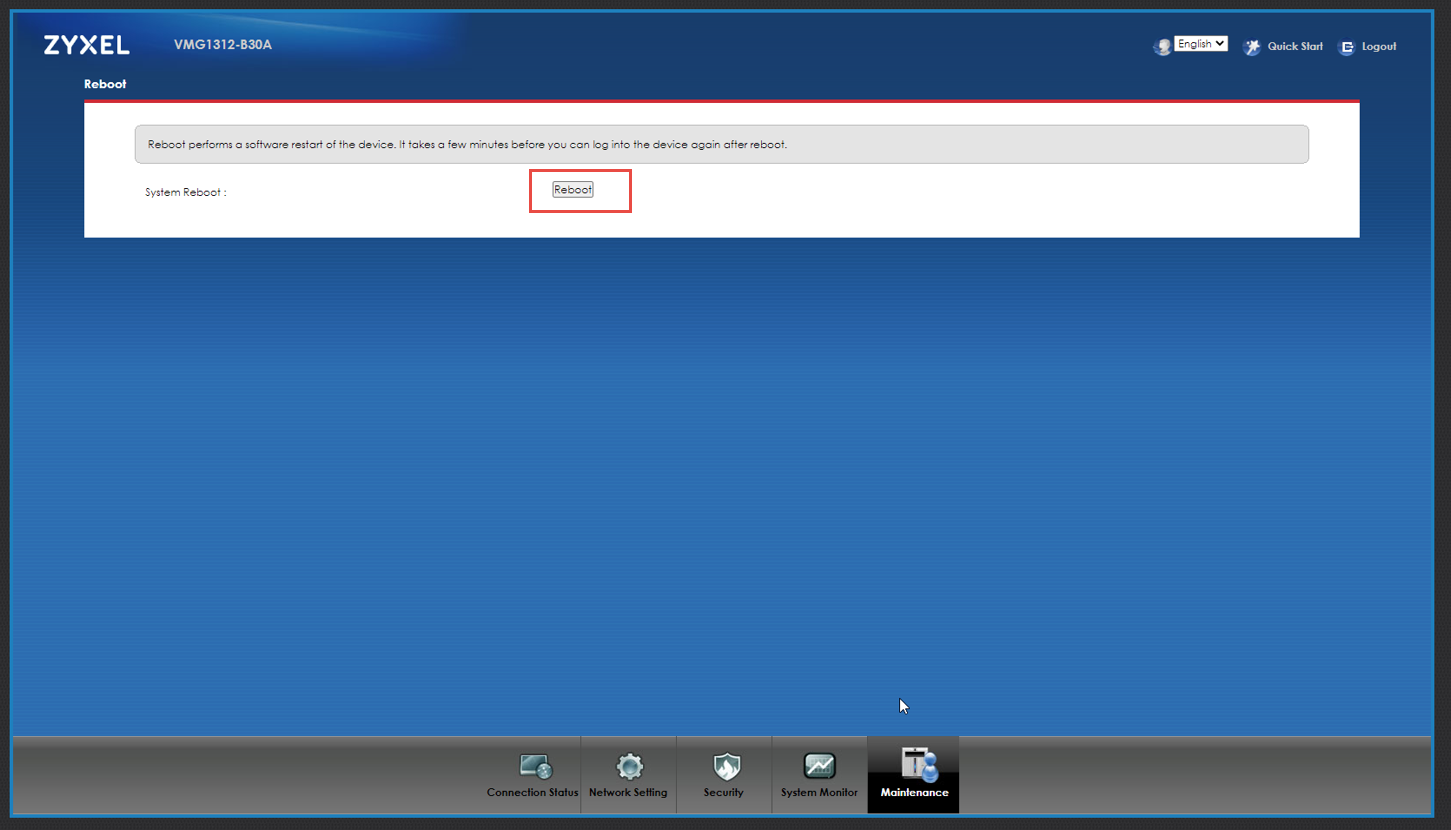

След като настроите всичко, моля, рестартирайте устройството, което сега ще работи в режим на мост

Забележка: Достъпът до VMG все още е възможен чрез неговия IP адрес за управление.

Режим на мост Серия AMG

• Отворете интернет браузър и осъществете достъп до уеб графичния интерфейс на устройството AMG (по подразбиране е 192.168.1.1).
• Въведете потребителското си име и парола, които са по подразбиране:

Username: admin
Password: 1234 (or labeled on the device)

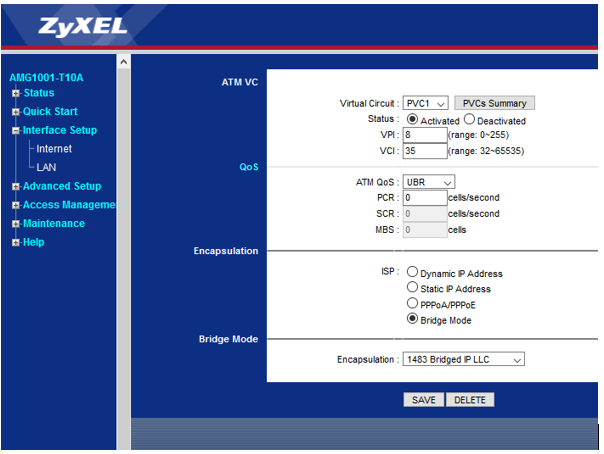

• Създаване на PVC с настройки за мост и деактивиране на защитната стена

• Сега, моля, рестартирайте устройството!
• След рестартиране проверете от страната на LAN. Тук клиентът получава IP от PVC 8/35:

Деактивирайте LAN портовете на VMG устройството

Забележка: Уверете се, че е добавен нов WAN интерфейс, използващ IPoE. Избраната VLAN не трябва да се използва в момента на нито един комутатор, DSLAM или шлюз в рамките на WAN мрежата на CPE.

• Трябва да добавите нов WAN интерфейс с IPoE. Моля, уверете се, че не използвате VLAN, съществуваща на някой комутатор, DSLAM или шлюз във WAN мрежата на CPE
• Създайте нова група интерфейси. Тук избирате LAN портовете, които трябва да бъдат неактивни. Като PTM Type (Тип на PTM) изберете предварително създадения нов WAN интерфейс
