В днешния конкурентен пазар надеждното мобилно покритие е станало от съществено значение за предприятия като ресторанти, магазини за търговия на дребно и складове - особено в райони с лошо качество на сигнала. Клиентите очакват безпроблемна свързаност, а слабият мобилен сигнал може да повлияе на тяхното преживяване точно толкова, колкото и качеството на продукта или услугата.
Тази статия представя новото решение на Zyxel за мобилно покритие на закрито "Magic Office", предназначено за справяне с проблемите със сигнала в предизвикателни среди. Ще ви преведем през инсталацията, настройката и отстраняването на проблеми с този иновативен продукт, който използва 5G сигнал за създаване на мрежа в няколко помещения чрез стратегически разположени антени. В края на инсталацията ще разполагате със стабилна мобилна мрежа на закрито, която ще гарантира, че бизнесът ви ще остане свързан и достъпен, повишавайки удовлетвореността и задържането на клиентите.
Най-доброто решение е MagicOffice, с пространство на покритие до 900 кв. м.
|
Позициониране
Предимства
|
Незабавно увеличете клетъчните сигнали на закрито и разширете покритието
Инсталирането на донорната антена е от решаващо значение за решението за мобилен ретранслатор, тъй като силата и качеството на сигнала на донора оказват значително влияние върху покритието на сигнала на закрито, качеството на разговорите и производителността на данните.
За системните интегратори в областта на IBS измерването на донорния сигнал и инсталирането на антената са основни задачи; за системните интегратори, базирани на ИТ, задачите могат да бъдат сложни като изкуство, защото задачите обикновено изискват специалист по радиочестоти, за да се пристъпи към проучване на мястото за разполагане.
Благодарение на интелигентния дизайн на системата, като например автоматичен контрол на усилването (AGC), избягване на трептенията и автоматично изравняване, плюс интуитивни и ясни LED индикатори на тематичния офис Repeater, измерването на донорския сигнал и инсталирането на ретранслатор вече стават лесни като 1-2-3.
Този документ предоставя ръководство стъпка по стъпка за инсталиране на MagicOffice, включително избор на донорска антена, идентифициране на донорския сигнал, инсталиране на донорската и служебната антена и разпознаване на светодиодните индикатори, за да може MagicOffice Repeater да бъде онлайн и готов за работа незабавно.
Избор на донорска антена
Външна насочена антена (Yagi или Log-Periodic антена)
Насочената Yagi антена предава или приема сигнали, идващи от определена посока. Тя е идеална като донорна антена за комуникация с отдалечена базова станция (BTS) или идеална за зона с много слабо покритие на сигнала. От друга страна, коефициентът на усилване на антената е по-висок поради нейния насочен характер, а предавателният й лъч е много по-тесен и фокусиран.
Следователно, ако сценарият на инсталиране е в селски район с много слаб сигнал, напр. само 1 бар сигнал, или при разгръщане на съвместно разполагане на няколко носителя, един конкретен носител, който доставя по-слаб сигнал в сравнение с другите носители:
При тези сценарии насочената антена има предимства, като се насочва към BTS с по-слаб сигнал.
Въпреки това, ако външният донорен сигнал има добра сила и качество на сигнала, напр. 3 бара сигнал, или разликата в сигнала между няколко носителя е доста балансирана, изборът на насочена антена като донорна антена би бил недостатък за инсталацията. Външна панелна антена би била по-добър вариант.
Външна панелна антена
Външната панелна антена също е вид насочена антена.
Все пак, за разлика от насочената Yagi антена, която има фокусиран предавателен лъч (например равнината ZX има по-малък хоризонтален ъгъл, а равнината XY има по-малък вертикален ъгъл за предаване и приемане на сигнала) и изисква внимателно насочване на посоката на антената за добро приемане на сигнала от BTS, панелната антена има по-широк лъч за предаване и приемане на сигнала.
Когато сигналът на външен донор има добра сила на сигнала или балансирана разлика в сигнала между няколко носителя, изборът на външна панелна антена би спестил време и усилия за насочване на посоката на антената.
Намиране на подходящо място за инсталиране на донорска антена
Вариант 1: Информация за мрежата на приложението за Android
* Подгответе 1 или 2 телефона с Android с поддръжка на две SIM карти и няколко оператора
SIM карти за проучване на обекта.
* Разходете се из сградата
* Разлика в сигнала на операторите
и намерете най-добрия донор, трябва да бъде по-малко от 20cB до
местоположението на сигнала с Android гарантира балансиран изход
Информация за мрежата на приложението Информация за клетката. Мощност.
Вариант 2: Анализатор на спектъра (напр. RF Explorer на Seeed Studio) плюс уебсайта "Spectrummonitoring.com"
Когато работите по измерването на сигнала, моля, използвайте насочена антена, свързваща се с анализатора на спектъра, и настройте целевия честотен диапазон за наблюдение. За инсталиране на ретранслатор се фокусирайте върху честотата "downlink".
Не е необходимо да се фокусирате върху "uplink", тъй като софтуерът на ретранслаторите автоматично ще се справи с честотата "uplink".
В следващия пример е илюстрирана честотата B1 2100 MHz.
Сигналът FarEasTone е в лявата част на честотния диапазон, а на диаграмата на спектъра се вижда, че сигналътFarEasTone е по-нисък на тази позиция.
* Разходете се около сградата и
* Разликата в сигнала между носителите трябва да
да се намери най-добрият донорен сигнал е по-малка от 20aB, за да се гарантира
място с балансирана изходна мощност на спектъра.
Анализатор.
Определете местоположението на служебната антена.
Правилото за инсталиране на служебна антена е да се определи мястото, където е необходимо подобряване на клетъчното покритие, да се опитате да увеличите максимално разстоянието между донора и служебната антена или да създадете по-голяма изолация между донорната и служебната антена, напр. значителен лост на материала между антените или шарка на антената към противоположната посока.
MagicOffice може да увеличи максимално печалбата на системата си, а мобилните потребители могат да се възползват от по-голямата вътрешна зона на покритие на служебната антена.

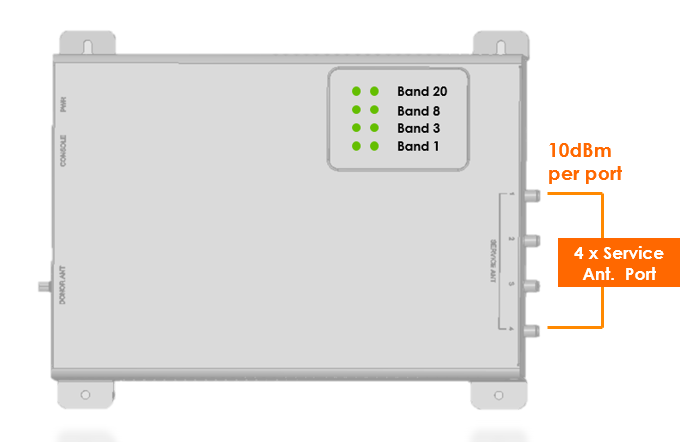

Монтиране на повторителя MagicOffice
Определете дължините на кабелите на служебните антени, които са балансирани, и монтирайте повторителя в близост до електрически контакт.
В този момент не включвайте повторителя в захранването.
Окабеляване на донорската антена
Докато инсталирате донорната антена, подходящата височина за местата на донорната антена е височината на 5-ия етаж или по-ниска и по възможност трябва да е свободна от препятствия.
Антените на BTS имат ъгъл на наклона надолу около 6 ~ 8 градуса и когато сигналът се разпространява и се отразява от сградите, сигналът ще се локализира около ~ 4 етаж.
Следователно най-добрата височина на донорската антена за добре приемащ донорски сигнал не трябва да бъде по-висока от 5-ия етаж.
Монтиране на служебни антени
Използвайте коаксиални кабели с импеданс 50 Om, доколкото е възможно, за да намалите загубите по кабела.
Проверете състоянието на светодиодите на MagicOffice и оптимизирайте антената
Включете захранването на ретранслатора; ретранслаторът автоматично ще препредава и усилва мобилния сигнал.
Системата MagicOffice работи автоматично и открива BTSсигнала и изолацията на системата.
След като светодиодът се превърне в постоянно зелен, системата автоматично ретранслира и усилва мобилния сигнал.
Често срещани проблеми
Състоянието на светодиода показва твърде слаб или твърде силен сигнал на BTS; моля, прецизирайте или регулирайте насочването на даряващата антена, докато светодиодът1 на групата покаже стабилно зелено.
Сигналът на BTS е твърде слаб; ако се използва насочена Yagi антена, моля, проверете дали насочената антена може да се монтира по-високо и опитайте да завъртите насочването на антената, като завъртите донорската антена хоризонтално, след което проверете дали светодиодът се променя в постоянно зелено.
При твърде силен сигнал от BTS, моля, коригирайте посоката на антената в противоположна посока, за да намалите силата на сигнала, или променете да използвате Omni-антена с по-ниска печалба като донорна антена.
Състоянието на светодиода показва защита от осцилации. Той представлява донорната антена, а сервизната антена не е достатъчно отдалечена; няма достатъчно изолация за системата MagicOffice.
Възможен вариант е да преместите сервизната антена на място, където има значителни материали, например бетонна стена между сервизната и донорната антена, или да използвате вътрешна панелна антена, обърната към противоположната посока на донорната антена.
