Zyxel VMG/ AMG / XMG Series [DSL Router] - Nastavení VMG / XMG do režimu modemového můstku a vypnutí portů LAN

Tento dokument poskytuje komplexní návod na konfiguraci zařízení pro přístup k internetu řady VMG / AMG / XMG DSL Router pro provoz v režimu bridge a správu funkcí portů LAN. Nastavením zařízení do režimu mostu se připojí prostřednictvím xDSL k poskytovateli připojení a poskytuje obyčejné ethernetové připojení na portu 1, přičemž zařízení neprovádí žádné úlohy směrování ani brány firewall. Kromě toho se příručka zabývá tím, jak zakázat porty LAN 2-4, abyste zabránili zákazníkům získat další IP adresu DHCP ze serveru DHCP. V režimu přemostění se o všechny úlohy sítě LAN, včetně brány firewall a správy sítě WLAN, stará brána připojená k zařízení VMG.

K dispozici máme dva různé vzhledy webového grafického rozhraní (budou se nazývat"nová" a"stará" verze):

Řada VMG v režimu mostu (nová verze)

• Otevřete internetový prohlížeč a přistupte k webovému grafickému rozhraní zařízení VMG (výchozí hodnota je 192.168.1.1).
• Zadejte uživatelské jméno a heslo, které jsou ve výchozím nastavení:

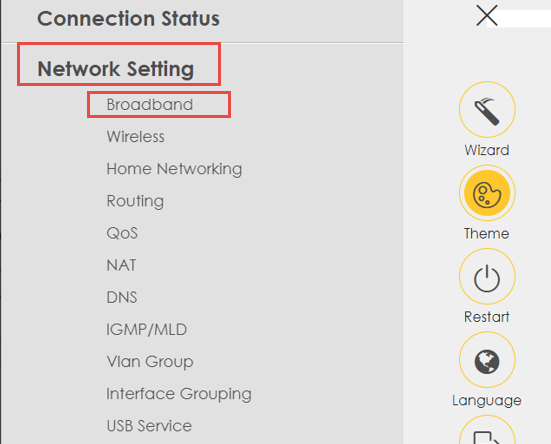

• Přejděte donabídky Nastavení sítě > Širokopásmové připojení

• Upravte typ připojení, který chcete nastavit do režimu přemostění

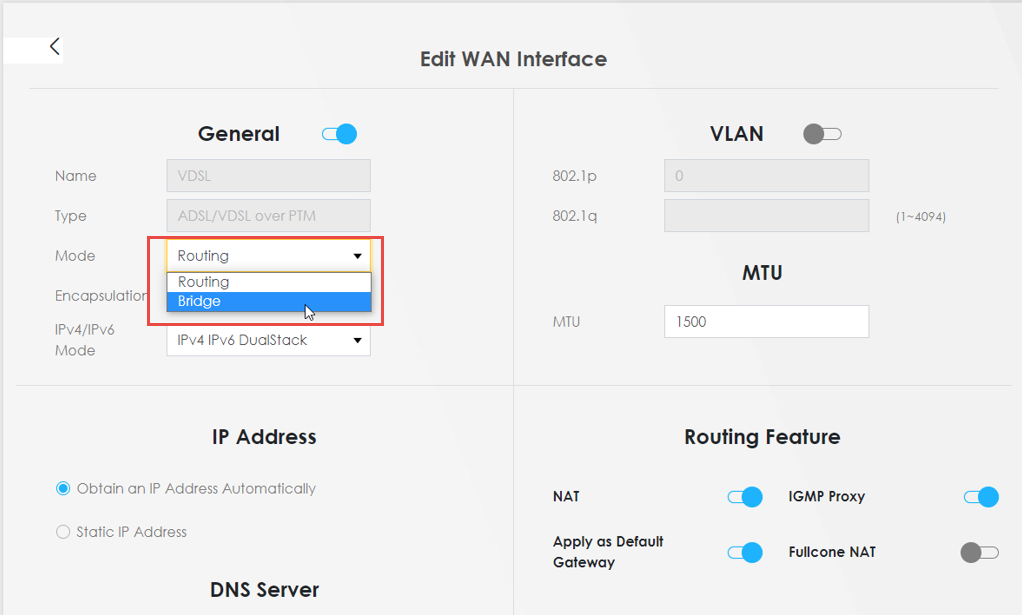

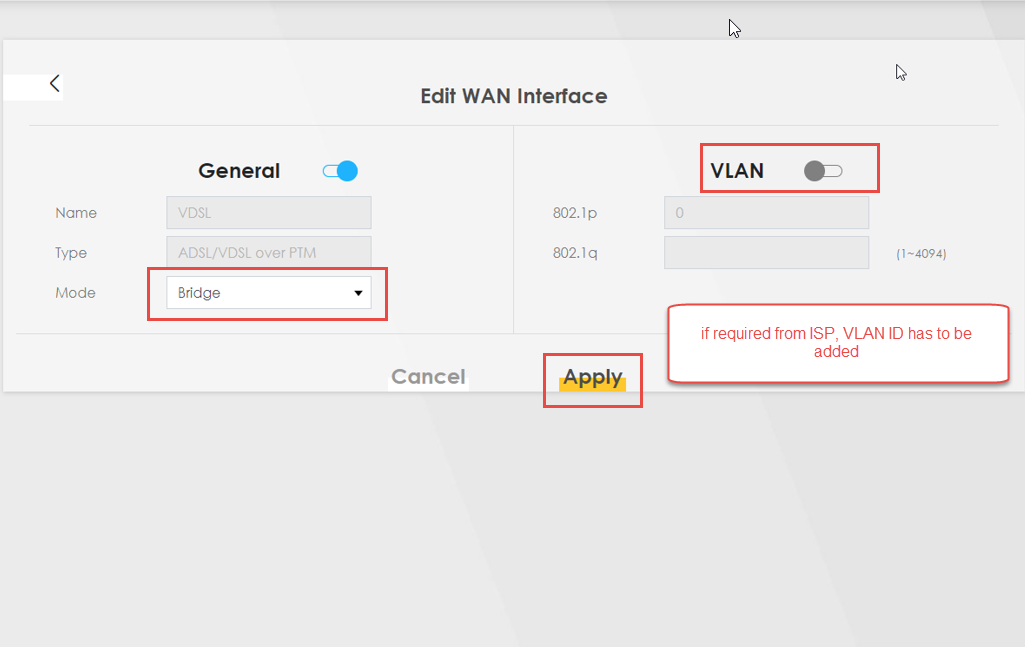

• Jako režim vyberte Bridge a v případě potřeby zadejte ID VLAN.

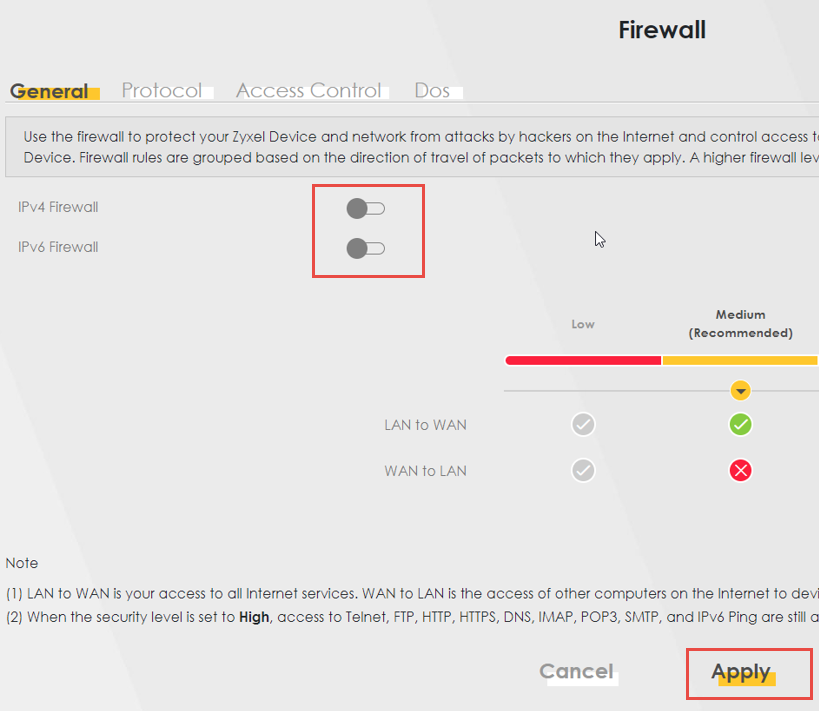

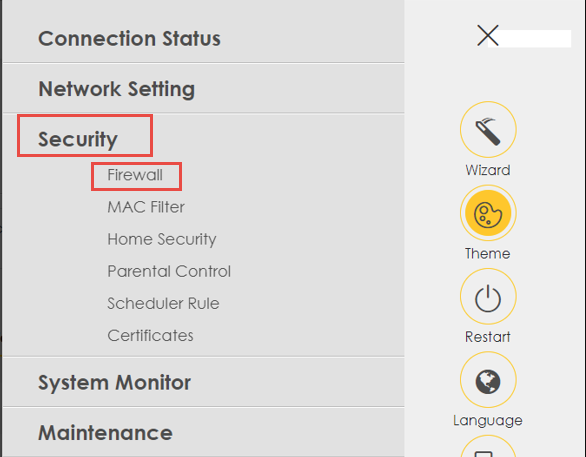

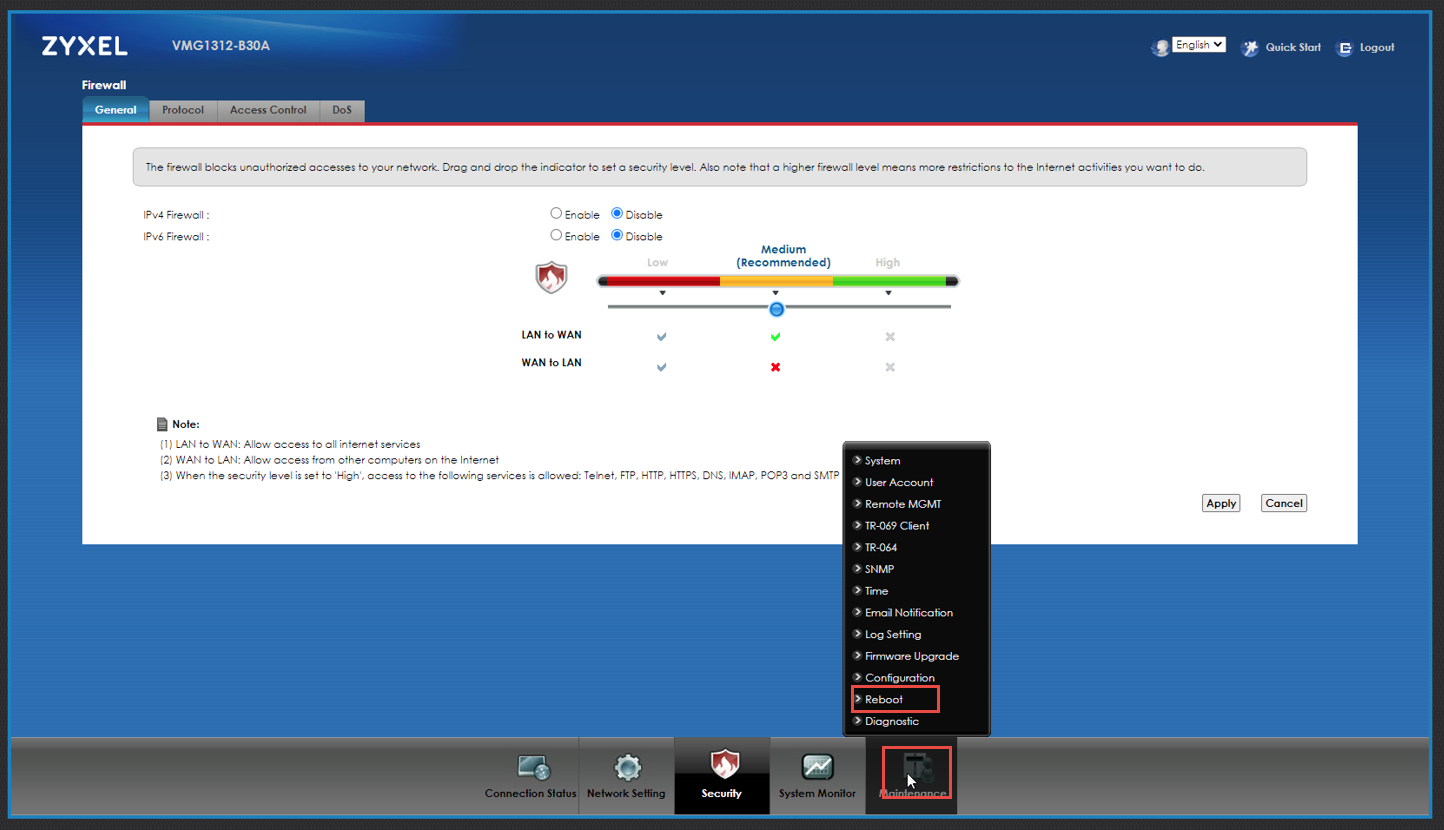

• Přejděte do nabídky Zabezpečení > Brána firewall a zakažte bránu firewall IPv4 a IPv6.

• Po nastavení všeho restartujte, zařízení nyní bude pracovat v režimu mostu.

Poznámka: K zařízení VMG lze stále přistupovat prostřednictvím jeho IP adresy pro správu.

Režim přemostění řady AMG (stará verze)

• Otevřete internetový prohlížeč a přistupte k webovému grafickému rozhraní zařízení XMG (výchozí hodnota je 192.168.1.1).
• Zadejte uživatelské jméno a heslo, které jsou ve výchozím nastavení:

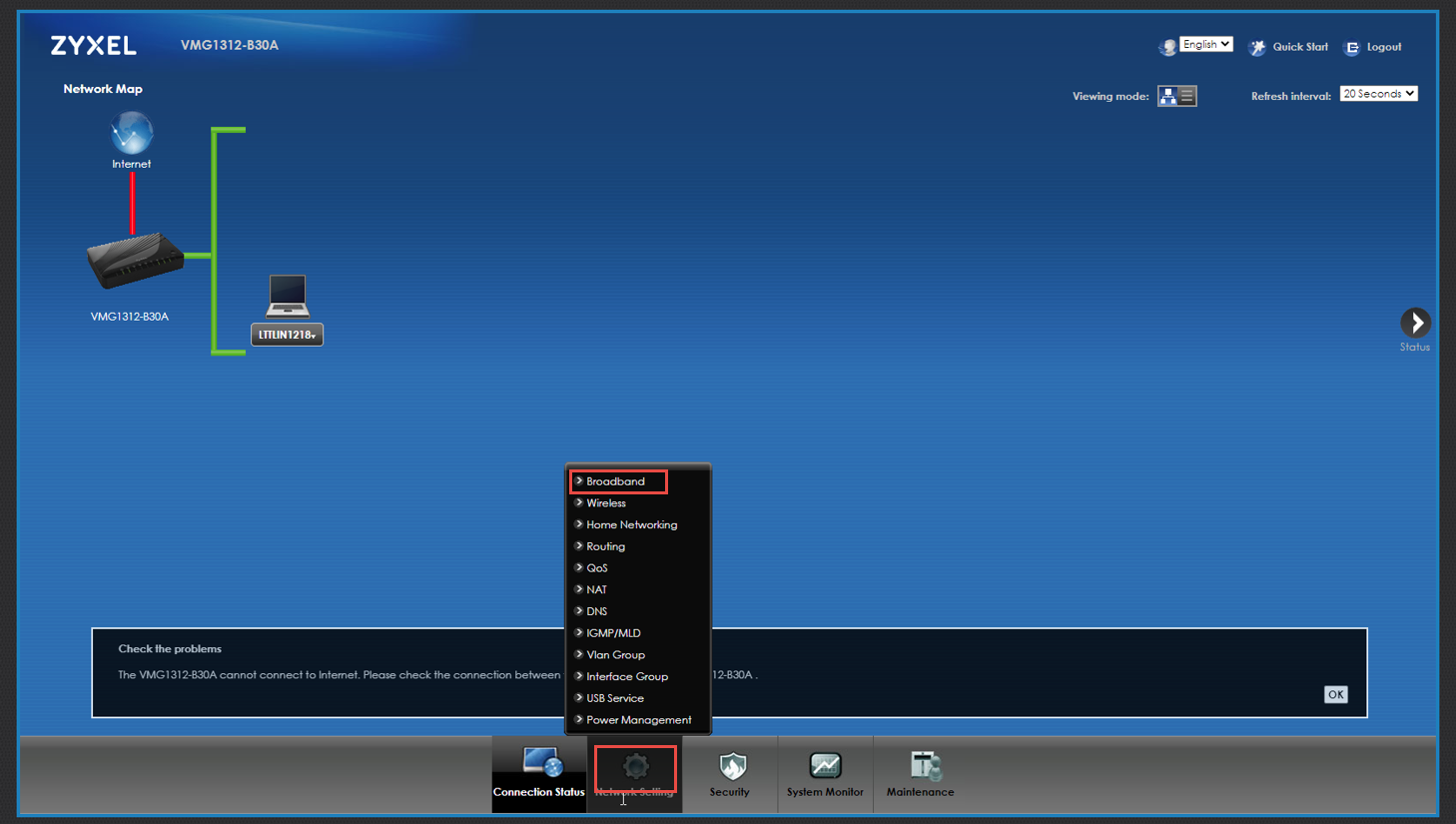

• Přejděte donabídky Nastavení sítě > Širokopásmové připojení

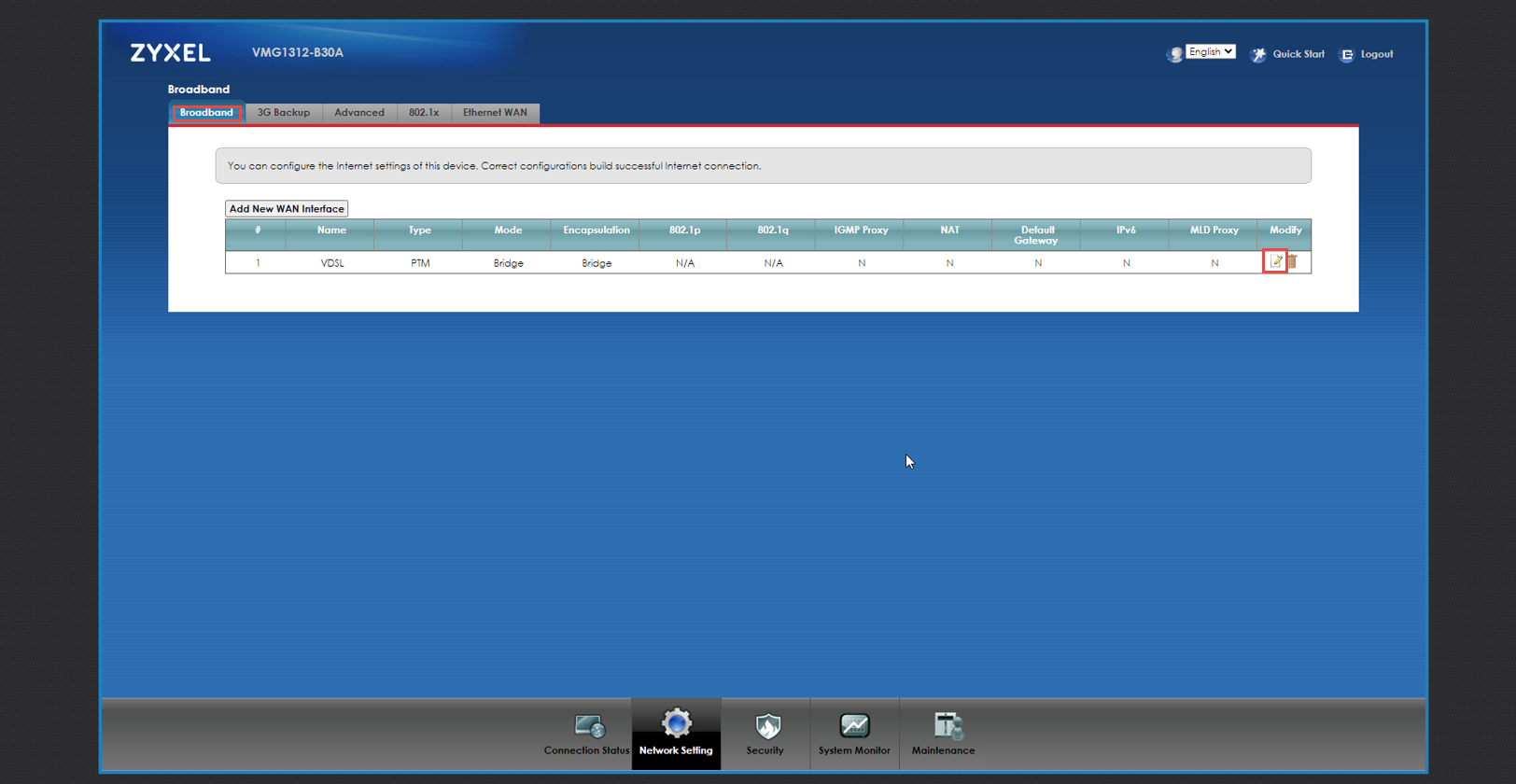

• Upravte typ připojení, který chcete nastavit do režimu přemostění.

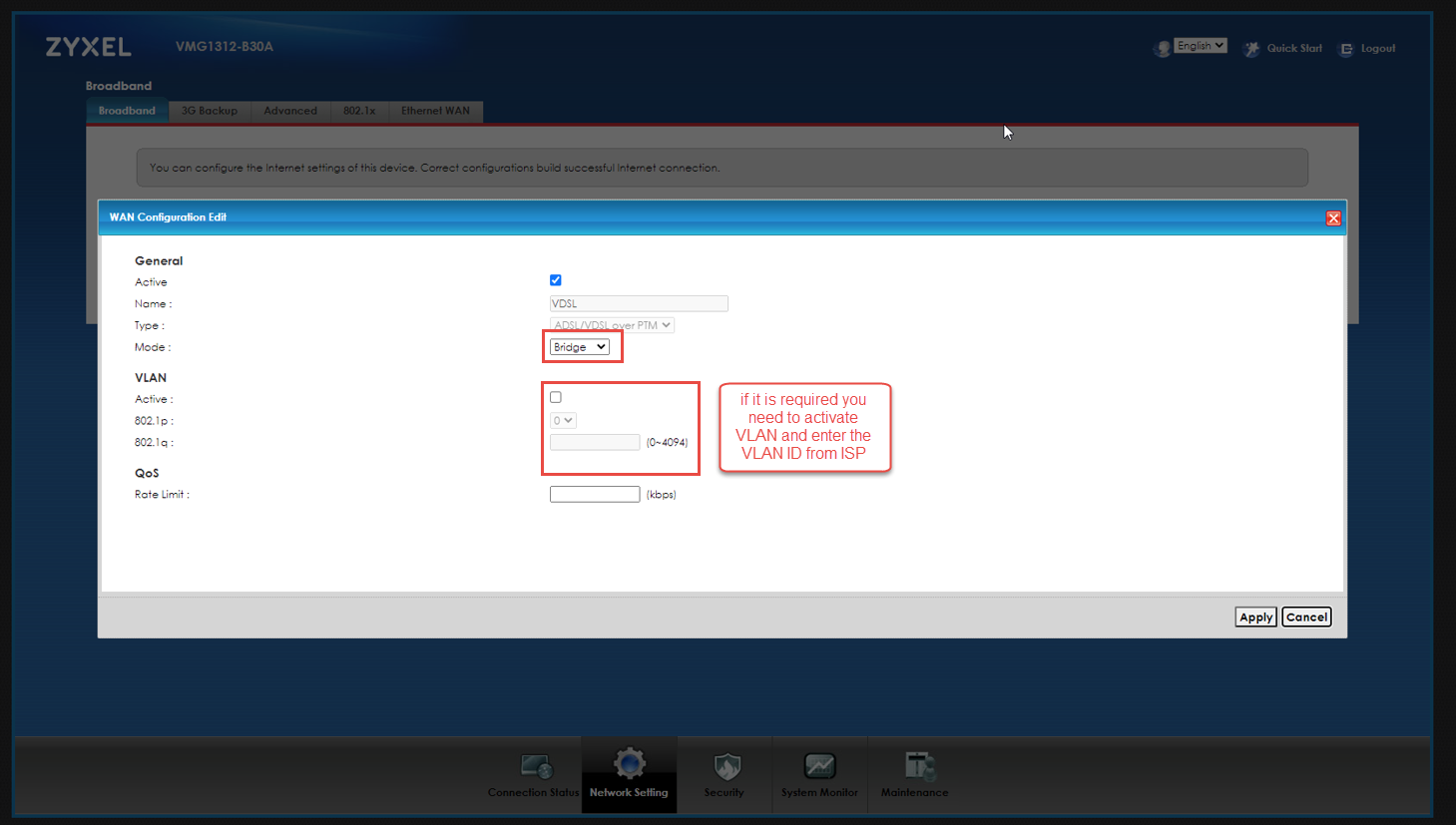

• Jako režim zvolte Bridge a v případě potřeby zadejte VLAN ID
• Přejděte do nabídky Zabezpečení > Brána firewall a zakažte bránu firewall IPv4 a IPv6.

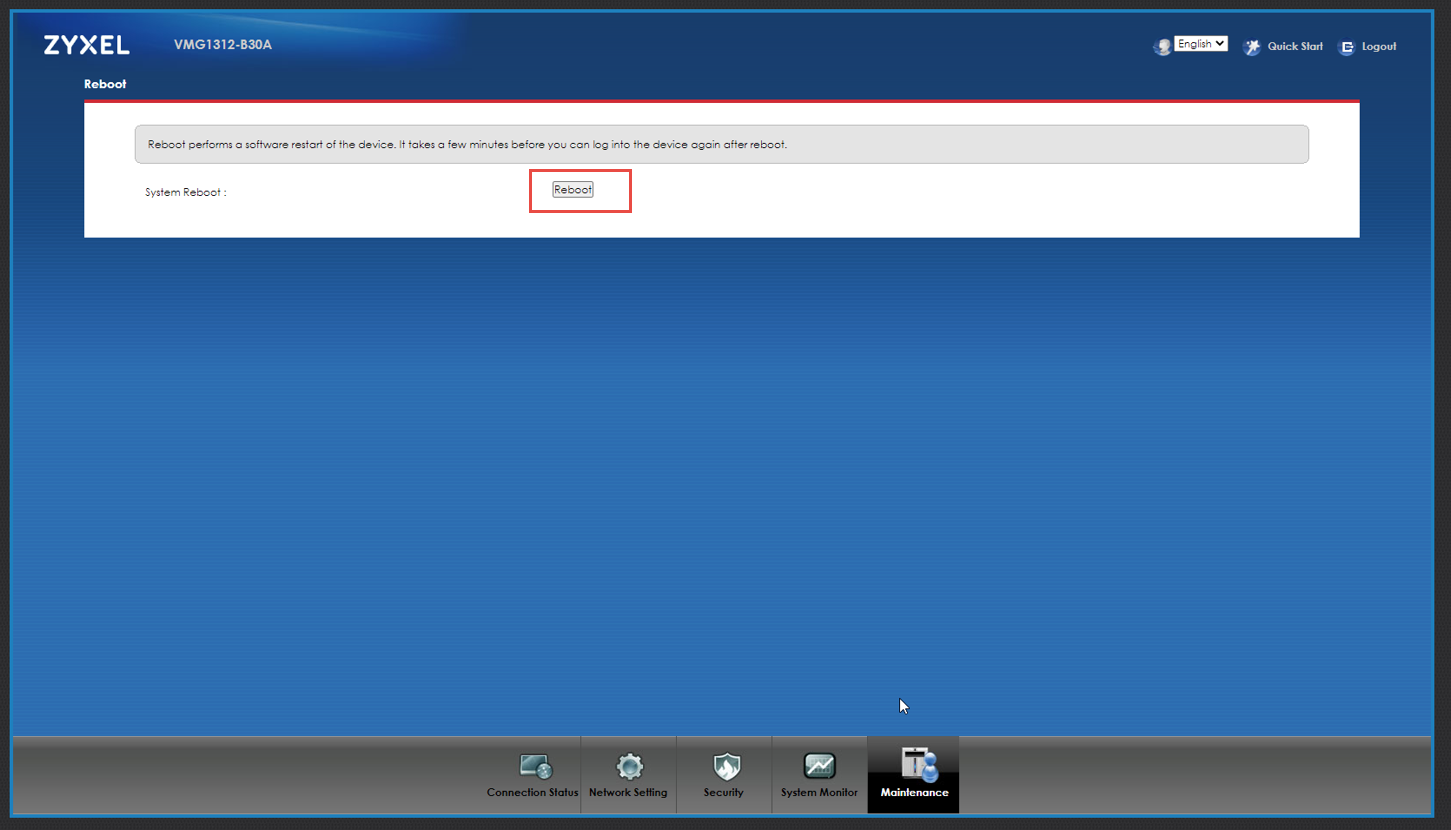

Po nastavení všeho restartujte, zařízení nyní bude pracovat v režimu mostu.

Poznámka: K zařízení VMG lze stále přistupovat prostřednictvím jeho IP adresy pro správu.

Režim přemostění řady AMG

• Otevřete internetový prohlížeč a přistupte k webovému grafickému rozhraní zařízení AMG (výchozí hodnota je 192.168.1.1).
• Zadejte uživatelské jméno a heslo, které jsou ve výchozím nastavení:

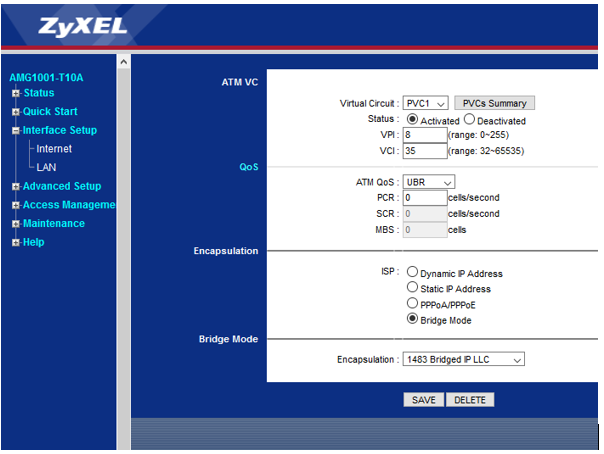

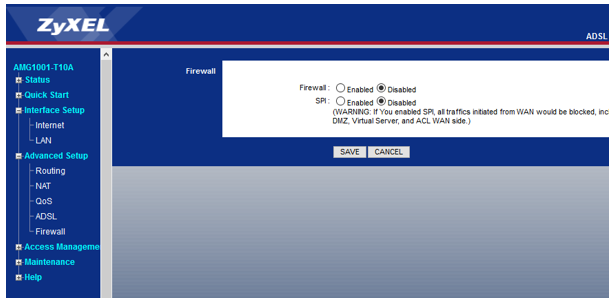

• Vytvořte PVC s nastavením mostu a vypněte bránu firewall

• Nyní zařízení restartujte!
• Po restartu zkontrolujte na straně LAN. Zde klient získá IP adresu přes PVC 8/35:

Vypněte porty LAN na zařízení VMG

Poznámka: Zajistěte přidání nového rozhraní WAN využívajícího IPoE. Vybraná VLAN nesmí být v současné době používána na žádném přepínači, DSLAM nebo bráně v rámci WAN CPE.

• Je třeba přidat nové rozhraní WAN pomocí IPoE. Ujistěte se, že nepoužíváte VLAN existující na žádném přepínači, DSLAM nebo bráně v síti WAN zařízení CPE.
• Vytvořte novou skupinu rozhraní. Zde vyberte porty LAN, které mají být neaktivní. Jako typ PTM vyberte dříve vytvořené nové rozhraní WAN.
