Zyxel VMG/ AMG/ XMG-serien [DSL Router] - Indstilling af VMG/ XMG som modem-brotilstand og deaktivering af LAN-porte

Dette dokument indeholder en omfattende vejledning i konfiguration af internetadgangsenheden i VMG / AMG / XMG DSL Router-serien til at fungere i brotilstand og administrere LAN-portfunktionalitet. Ved at indstille enheden til bridge-tilstand opretter den forbindelse via xDSL til din udbyder og leverer en almindelig Ethernet-forbindelse på port 1, uden at enheden udfører routing- eller firewall-opgaver. Derudover beskriver guiden, hvordan man deaktiverer LAN-port 2-4 for at forhindre kunder i at modtage en anden DHCP-IP fra din DHCP-server. I bridge-tilstand håndteres alle LAN-opgaver, herunder firewall og WLAN-styring, af den gateway, der er forbundet med VMG-enheden.

Vi har to forskellige udgaver af Web GUI (kaldet"New" og"Old" versioner):

Bro-tilstand VMG-serie (ny version)

• Åbn en internetbrowser, og få adgang til VMG-enhedens web-GUI (standard er 192.168.1.1)
• Indtast dit brugernavn og din adgangskode, som er standard:

Username: admin
Password: 1234 (or labeled on the device)

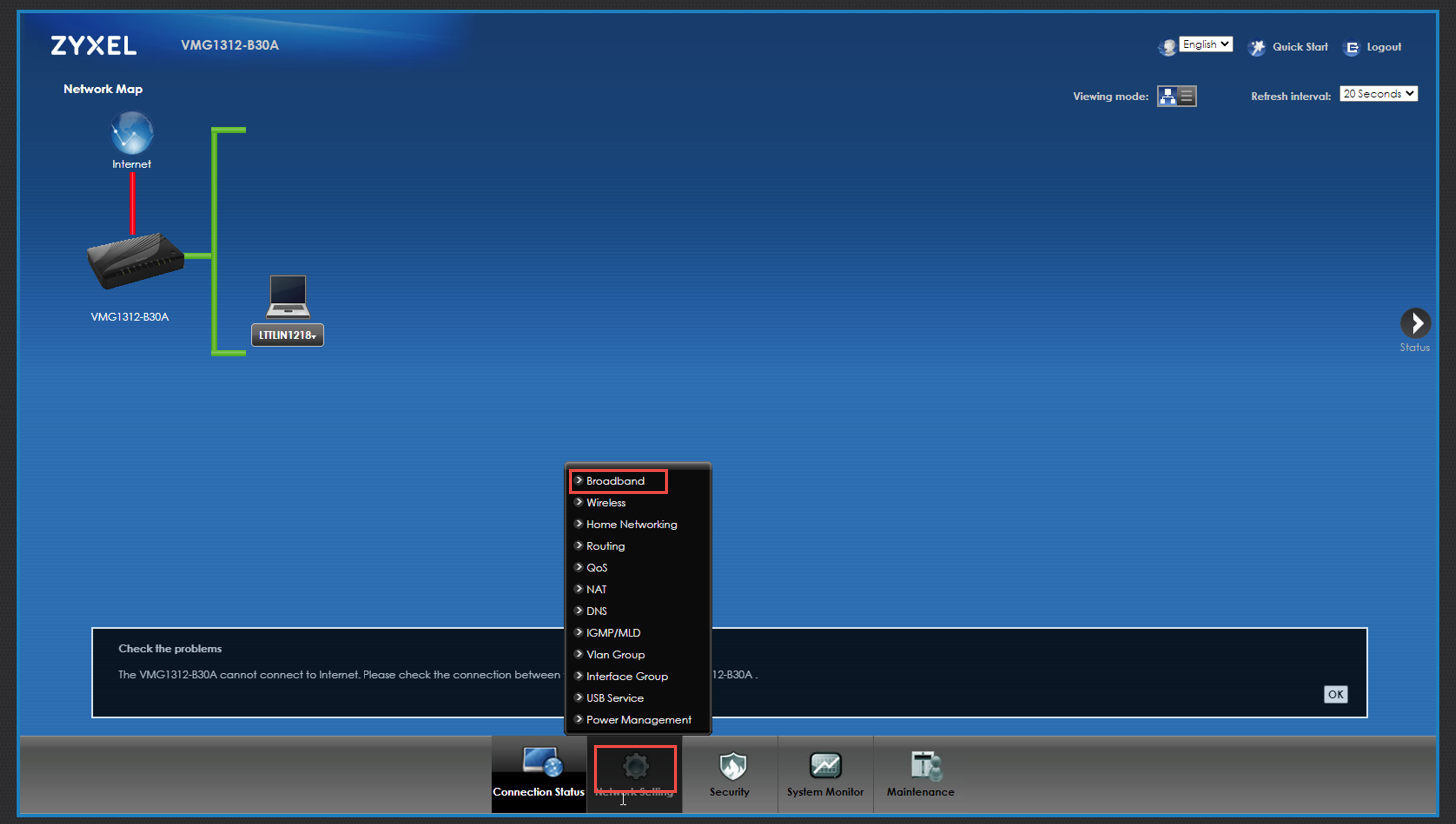

• Naviger til Netværksindstillinger > Bredbåndsmenu

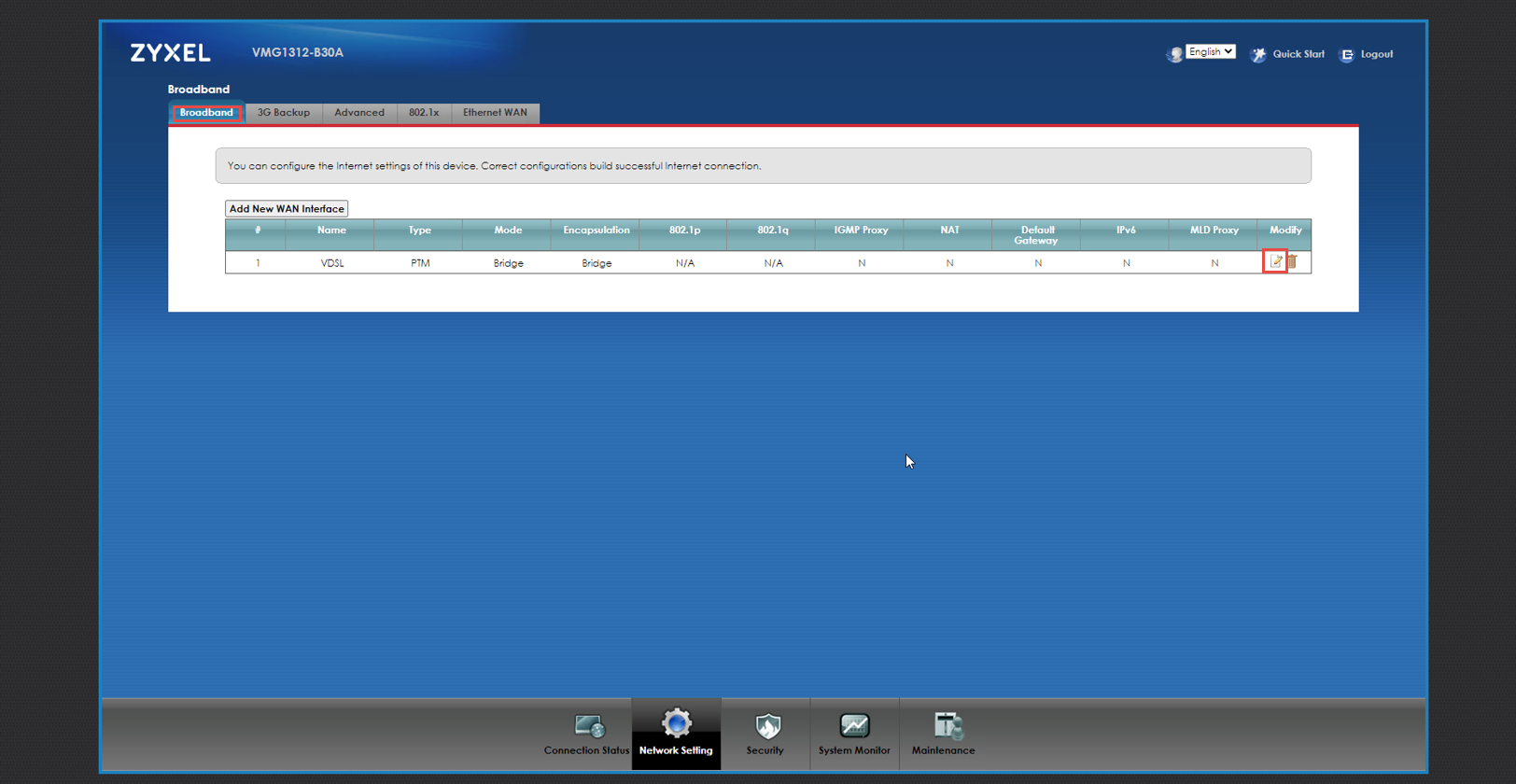

• Rediger den forbindelsestype, du vil indstille til bridge-tilstand

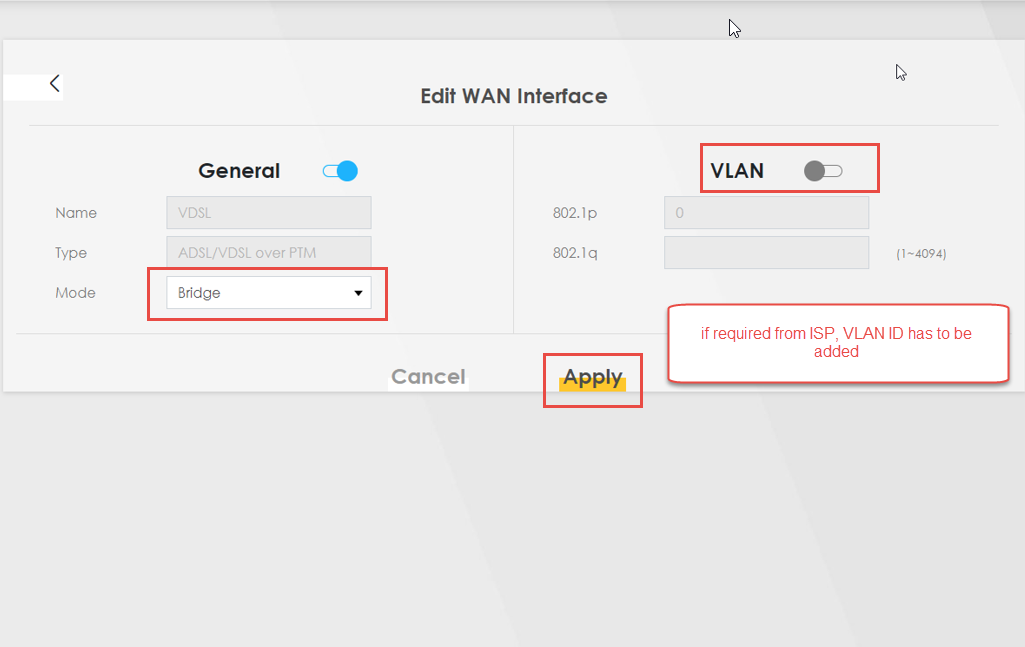

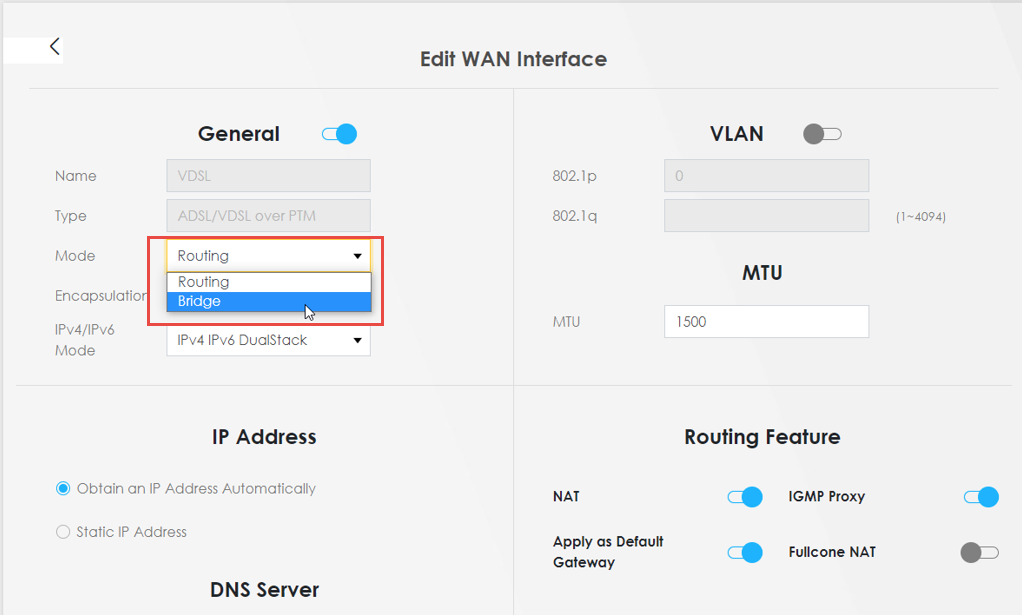

• Vælg Bridge som tilstand, og indtast et VLAN-ID, hvis det er nødvendigt

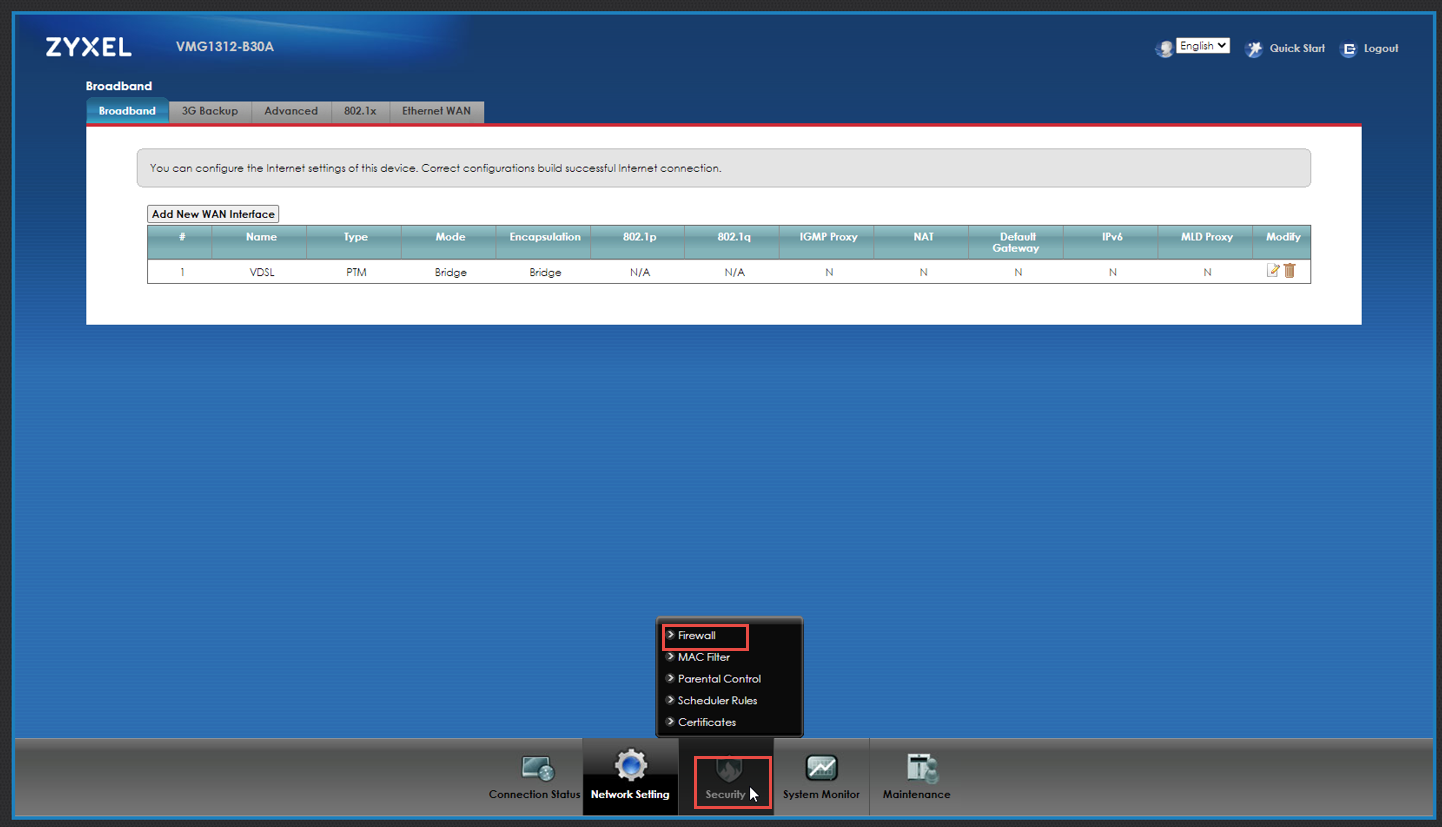

• Gå til Sikkerhed > Firewall, og deaktiver IPv4- og IPv6-firewall.

• Når du har konfigureret alt, skal du genstarte, og enheden vil nu fungere i brotilstand.

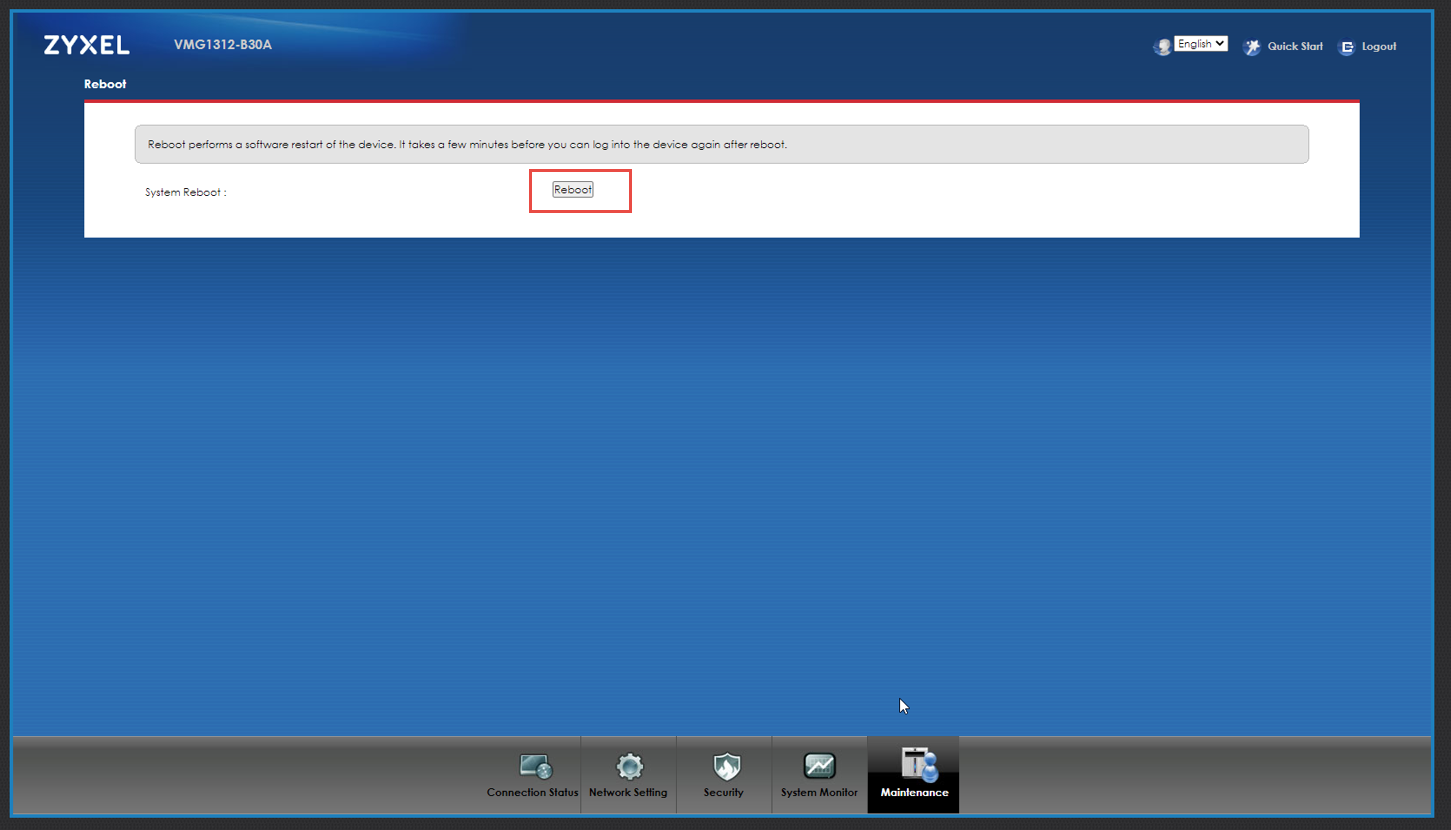

Maintenance > Reboot

Bemærk: VMG'en kan stadig tilgås via dens administrations-IP.

Bro-tilstand AMG-serie (gammel version)

• Åbn en internetbrowser, og få adgang til XMG-enhedens web-GUI (standard er 192.168.1.1)

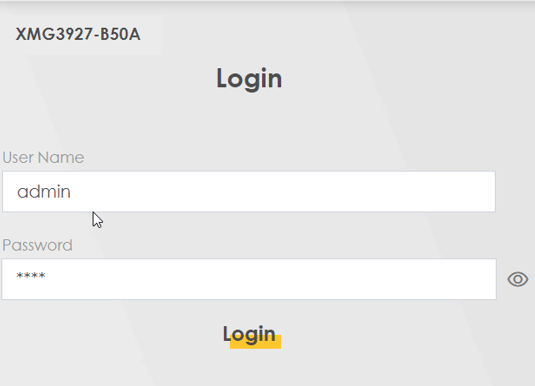

• Indtast dit brugernavn og din adgangskode, som er standard:

Username: admin
Password: 1234 (or labeled on the device)

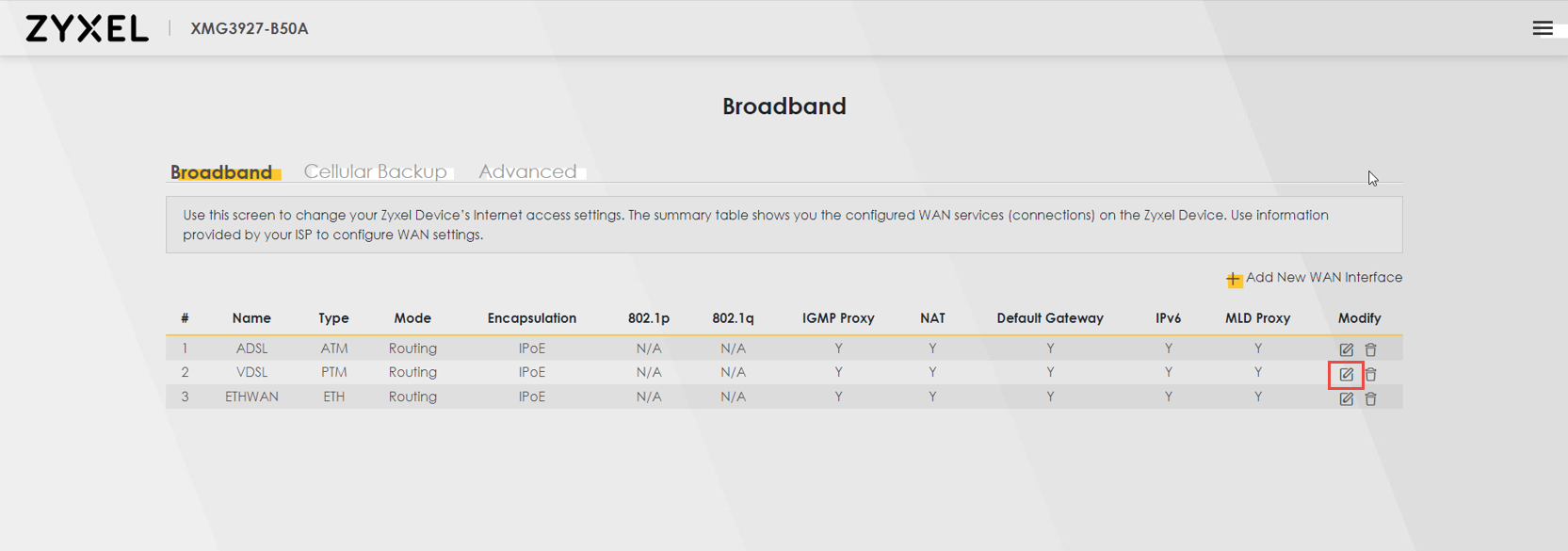

• Naviger til Netværksindstillinger > Bredbåndsmenu
• Rediger den forbindelsestype, du vil indstille til brotilstand

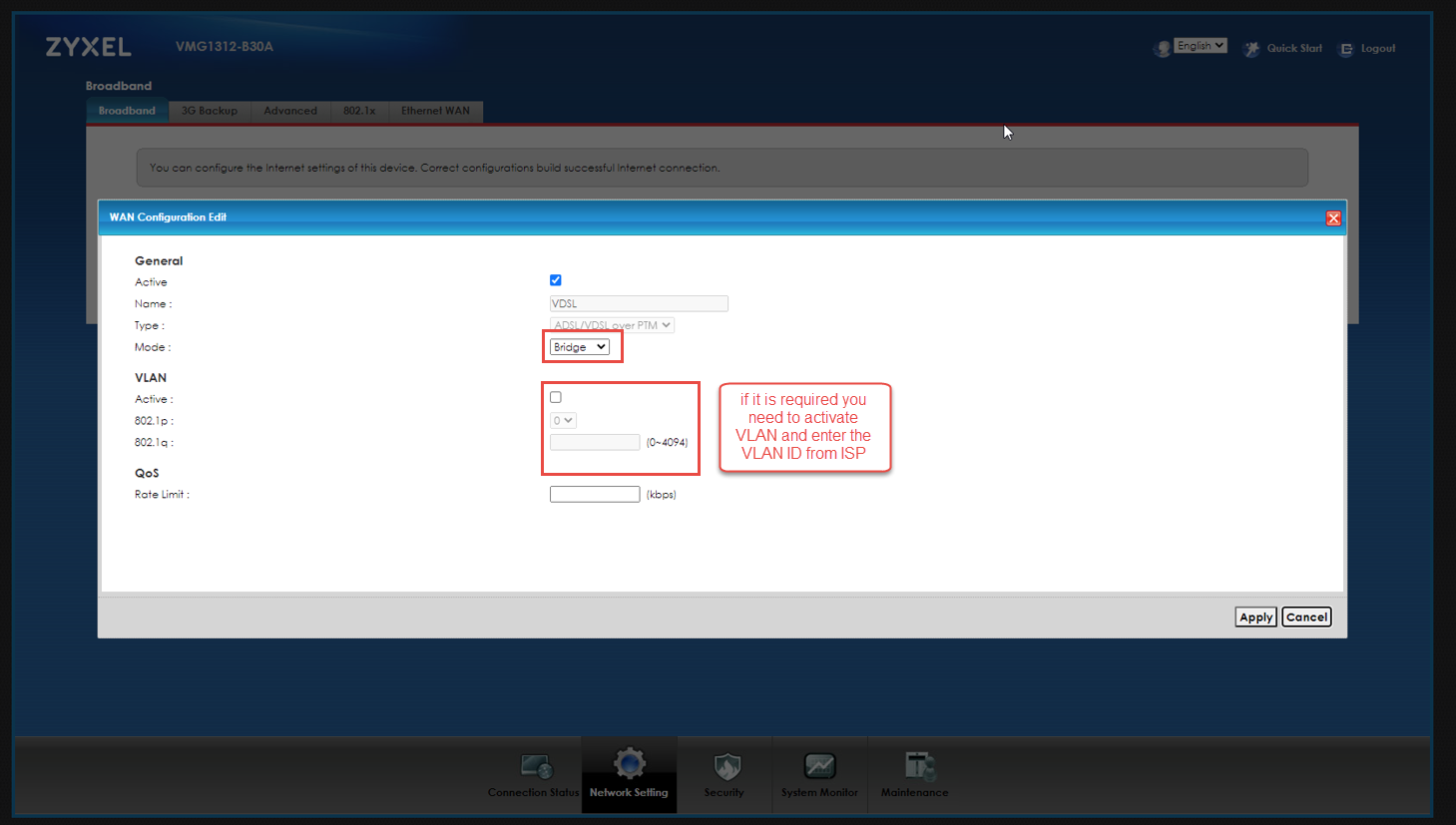

• Vælg Bridge som tilstand, og indtast et VLAN-id, hvis det er nødvendigt

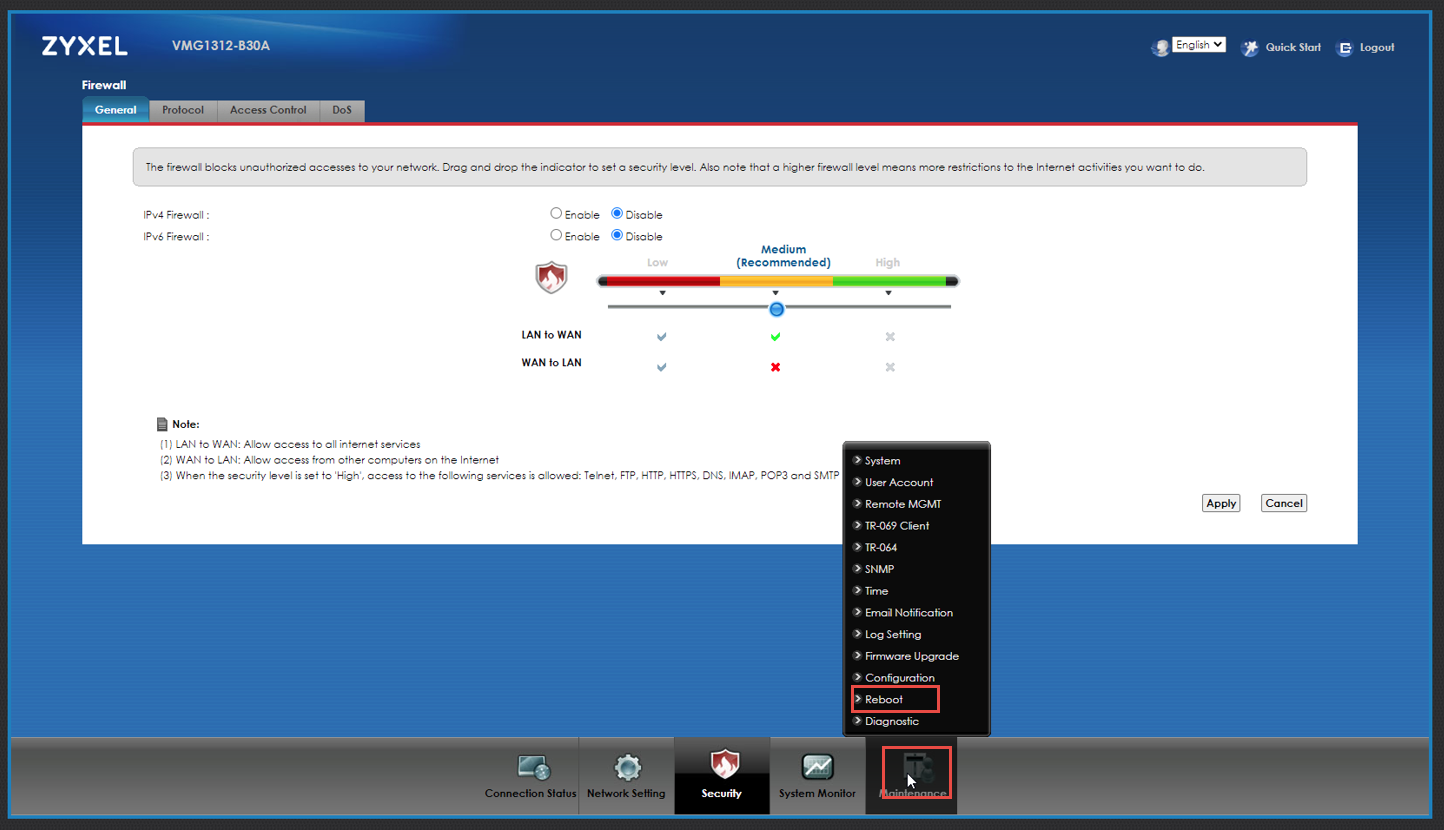

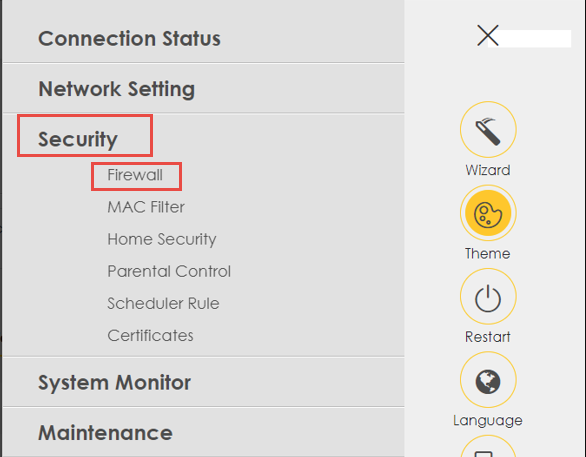

• Gå til Sikkerhed > Firewall, og deaktiver IPv4- og IPv6-firewall.

Når alt er sat op, skal du genstarte, og enheden vil nu fungere i bridge-tilstand.

Bemærk: VMG'en kan stadig tilgås via dens administrations-IP.

Bro-tilstand AMG-serie

• Åbn en internetbrowser, og få adgang til AMG-enhedens web-GUI (standard er 192.168.1.1).
• Indtast dit brugernavn og din adgangskode, som er standard:

Username: admin
Password: 1234 (or labeled on the device)

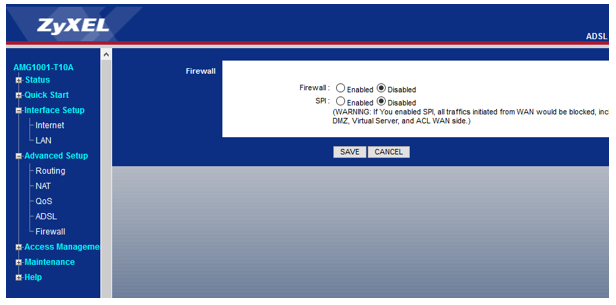

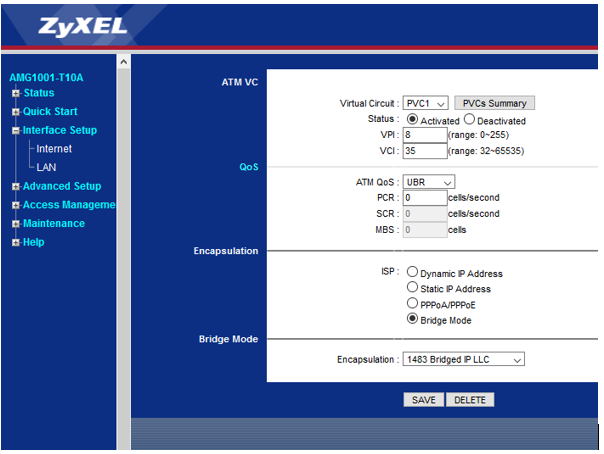

• Opret PVC med broindstillinger og deaktiver firewall

• Genstart nu enheden!
• Efter genstart skal du tjekke på LAN-siden. Her får klienten IP fra over PVC 8/35:

Deaktiver LAN-portene på VMG-enheden

Bemærk: Sørg for,at der tilføjes en ny WAN-grænseflade, der bruger IPoE. Det valgte VLAN må ikke være i brug på nogen switch, DSLAM eller gateway i CPE'ens WAN.

• Du skal tilføje en ny WAN-grænseflade med IPoE. Sørg for ikke at bruge et VLAN, der allerede findes på en switch, DSLAM eller gateway i CPE'ens WAN.
• Opret en ny grænsefladegruppe. Her vælger du de LAN-porte, der skal være inaktive. Som PTM-type vælger du den tidligere oprettede nye WAN-grænseflade
