Denne artikel viser, hvordan man konfigurerer Smart Mesh i Nebula, hvordan man bygger bro mellem WiFi og LAN ved hjælp af Wireless Bridge, og hvilke forbedringer der er foretaget i Nebulas mesh-system. Den viser også understøttede modeller, mesh-downlink, specificering af mesh-AP, mesh-failover, hvordan man tjekker signalstyrken på sit mesh-system, ustabil mesh, hvis mesh ikke vil oprette forbindelse.

1) Introduktion

1.1 Hvad er Nebula Smart Mesh?

Smart Mesh-teknologi fungerer ved at udpege et enkelt adgangspunkt (kaldet "root AP") til at opretholde en kabelforbindelse med den primære netværksinfrastruktur og "repeaters AP", der er forbundet til root AP" via en trådløs forbindelse.

Selvom det er teknisk muligt at etablere et mesh-netværk på tværs af flere trådløse hop,
For at opnå optimal ydeevne og den mest pålidelige drift anbefaler vi, at AP'erne placeres rundt omkring i anlægget inden for root AP'ets effektive rækkevidde, hvilket minimerer antallet af nødvendige trådløse hop.

Det er teknisk muligt at etablere et mesh-netværk på tværs af flere trådløse hop, men for at opnå optimal ydelse og den mest pålidelige drift anbefaler vi, at AP'erne placeres rundt om anlægget inden for root AP's effektive rækkevidde, så antallet af nødvendige trådløse hop minimeres. Disse enheder ("repeater AP") vil forbinde sig med root AP'et ved at bygge en trådløs bro og gentage det SSID, som root AP'et udsender. Det er også godt at vide, at der kan være mere end ét root access point. Men hvis du alligevel beslutter dig for at bruge multiple hop-muligheden, skal du huske, at hvert næste hop mister 50% af gennemstrømningen (flere detaljer i artiklen nedenfor).

Du kan stadig bruge mesh-linkets WiFi, fordi det dedikerer 1 bånd (f.eks. 5GHz) til mesh-link, og WiFi-brugerne vil blive belastningsbalanceret til det andet bånd (f.eks. 2,4GHz).

Slip af med alle de grænser, der følger med traditionel kabling, og mesh dit hjem i dag på den smarte måde!

1.2 Liste over understøttede modeller

Liste over understøttede Smart Mesh-modeller:

2) Konfigurer Smart Mesh

For at konfigurere Smart Mesh skal du først have to Smart Mesh-kompatible access-points forbundet til det samme sted, hvoraf det ene er forbundet via Ethernet-kabel til hovednetværksinfrastrukturen.

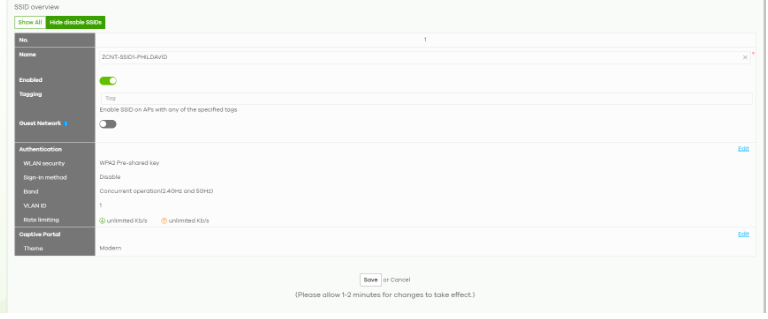

Opsæt først de respektive SSID-profiler, som du ønsker, via:

Site-wide > Configure > WiFi SSID Settings

2a) Aktivér Smart Mesh på begge access points

Naviger til

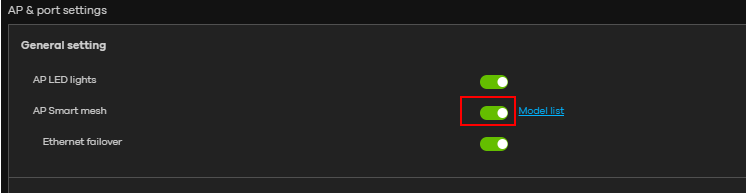

Site-wide > Configure > Access Point > AP & port settings

og sørg for at aktivere "Smart Mesh"-skyderen:

Du kan også navigere til:

Site-wide > Device -> Access Points > "Select Access point"

Sørg derefter for, at Smart Mesh er aktiveret.

2b) Forbind begge access points til Nebula a-netværket

Sørg for, at begge access points kommer online, så de kan hente konfigurationen fra Nebula.

2c) Placer AP'et, hvor du vil have det

Når du har aktiveret smart mesh & wireless bridge og tilsluttet begge access points til netværket, skal du sørge for at vente 5 minutter på, at AP'et får den nye konfiguration, du har konfigureret i NCC, og derefter frakoble Repeater AP'et fra netværket.

2d) Tilslut Repeater AP (med strømkabel)

Tilslut Repeater AP med kun strømkablet (eller hvis du har en PoE-switch, kan du tilslutte den til PoE-switchen, som ikke er tilsluttet netværket). Det vil gå offline, og du skal vente i op til 15 minutter på, at mesh-linket bliver etableret, og AP'et bliver online igen. Mesh-linket oprettes automatisk.

2.1) Sådan fungerer "Smart Mesh"

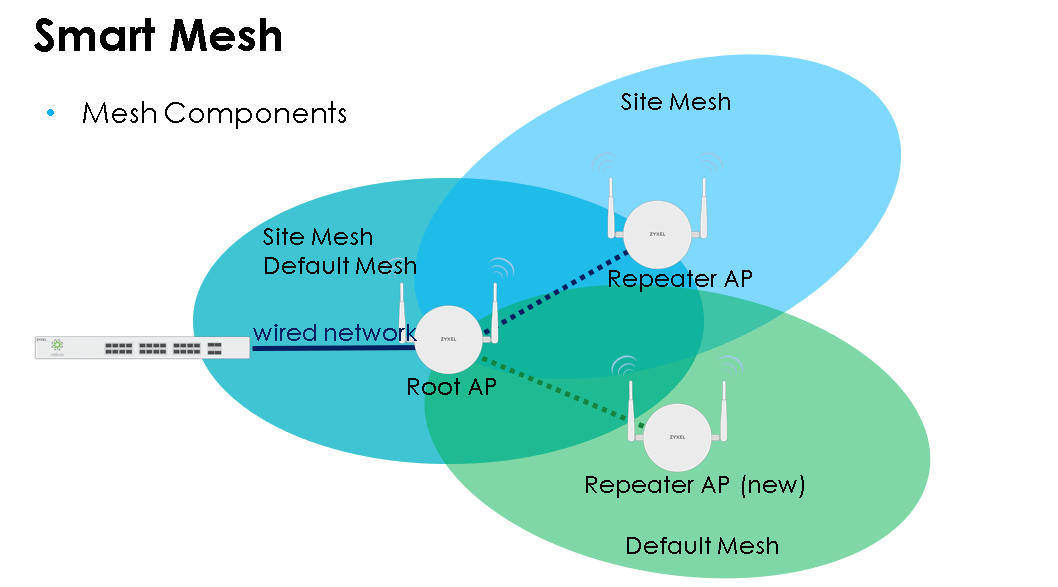

Root AP - Ethvert AP, der er direkte forbundet til det kablede netværk og kan nå gatewayen. Hvis et Root AP mister forbindelsen til gatewayen, vil Root AP'et skifte til repeater-rollen.

Repeater AP - Ethvert AP, der ikke er direkte forbundet til det kablede netværk eller ikke har forbindelse til gatewayen.

Standardnet - Det net, der dannes mellem Root AP og Repeater AP'er, FØR Repeater AP'er er blevet tilføjet til stedet. Dette mesh bruger et fælles mesh-ID blandt alle Nebula AP'er.

Site Mesh - Det mesh, der dannes mellem Root AP og Repeater AP'er, EFTER at Repeater AP'er er blevet tilføjet til sitet. Dette mesh bruger et unikt ID, der deles mellem AP'er i samme Nebula-site.

Det betyder, at AP'erne (fra en bestemt firmware) ikke nødvendigvis behøver at være forbundet med et kabel for at blive provisioneret af NEBULA. Hvis du blot tilføjer dem til dit site, kan de kommunikere med rod-AP'et via Site Mesh.

2.2 Ting, der skal overvejes

• Etabler mesh på tværs af flere trådløse hop (ingen begrænsning)
• Anbefalede trådløse hop: mindre end 2 hop fra kablet netværk

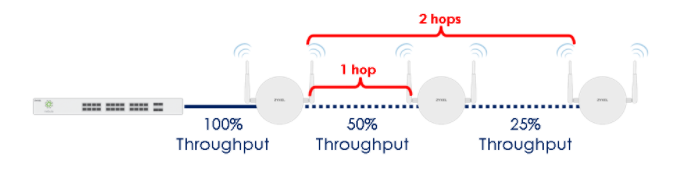

• Tommelfingerregel: hele vejen igennem halveres for hvert trådløst hop.

Ved opbygning af et mesh-netværkvil smart mesh normalt først blive opbygget via 5G, og hvis signalet ikke er godt nok, vil det skifte til 2,4G-forbindelse.

2.3 Verificering - vellykket forbindelse

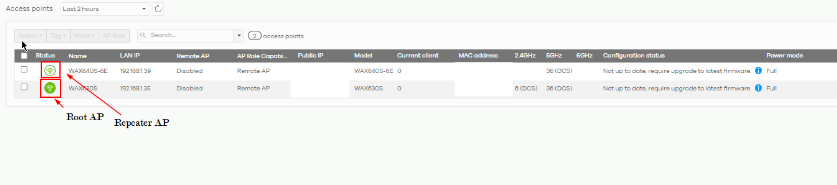

Enhederne skal vises online og med forskellige symboler:

Det hulgrønne symbol indikerer, at det respektive AP fungerer som et repeater-AP, mens det farvefyldte ikon viser, at AP'et kører som et root-AP.

Tillykke, du har konfigureret Smart Mesh på dine Nebula-enheder!

2.4 Forbedringer af Smart-Mesh

2.4.1 Deaktiver Mesh Downlink

Siden Firmware 6.30 kan vi nu deaktivere Smart-Mesh Downlink på Repeater AP'er for at undgå, at andre Mesh AP'er suger båndbredde til sig.

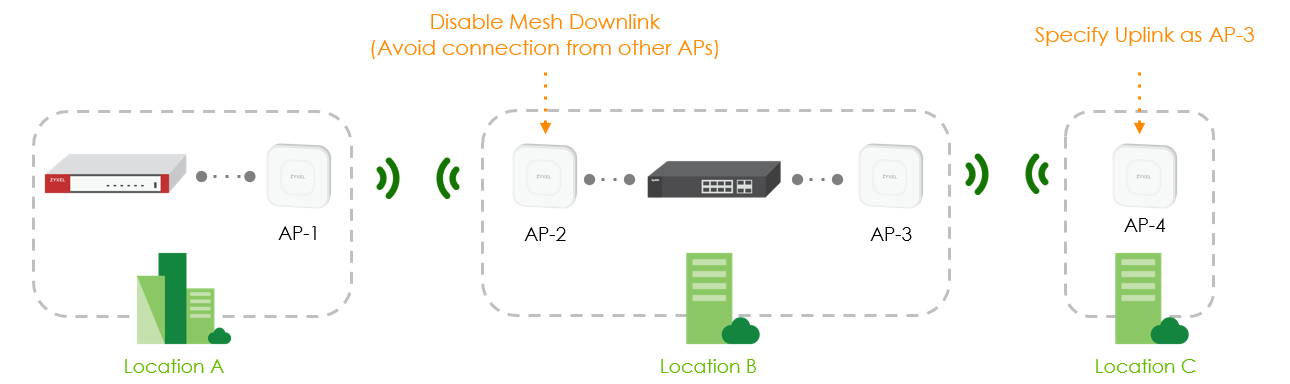

Aktivering af Downlink på AP-2 betyder, at AP-4 ikke kan mesh til AP-2.

For at deaktivere Downlink skal du gå til:

Site-wide > Devices > Access Point > "Specific AP"

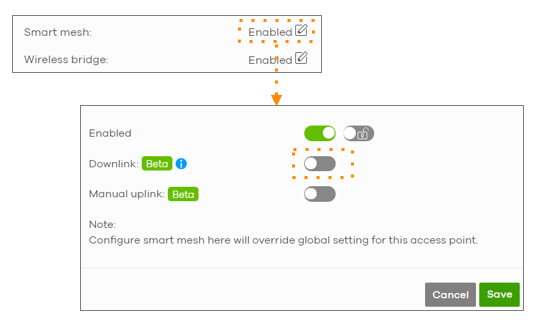

Rediger derefter Smart-Mesh, og deaktiver Downlink.

Bemærk, at AP'et stadig vil fungere som et Mesh AP.

2.4.2 Angiv Uplink AP

Vi kan nu angive, hvilket AP der skal bruges som det primære Uplink.

For at gøre det skal du gå til:

Site-wide > Devices > Access Point > "Specific AP"

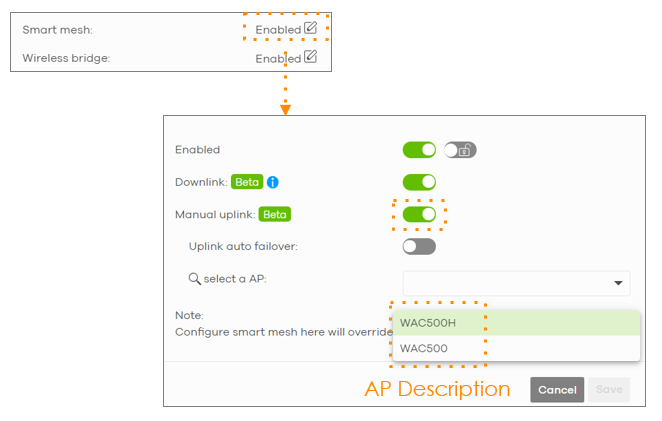

Rediger derefter Smart-Mesh, og vælg det primære root-AP for dette repeater-AP.

2.4.3 Failover i Smart-Mesh

Denne funktion afhænger af, at der er valgt et specifikt rod-AP til dette repeater-AP (se punkt 8 ovenfor).

Når repeater-AP'et ikke kan oprette forbindelse til det angivne rod-AP, vil det oprette forbindelse til andre tilgængelige AP'er for at holde internetforbindelsen oppe.

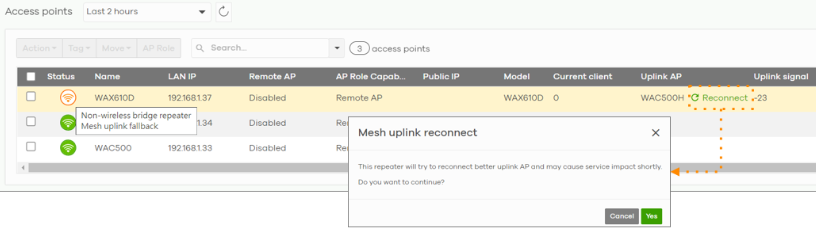

Fejlstatus vil blive vist på AP-listen:

Site-wide > Devices > Access Point > "Specific AP"

Administratoren kan manuelt udløse en reconnect fra AP-statuslisten.

3) Konfigurer trådløs bro

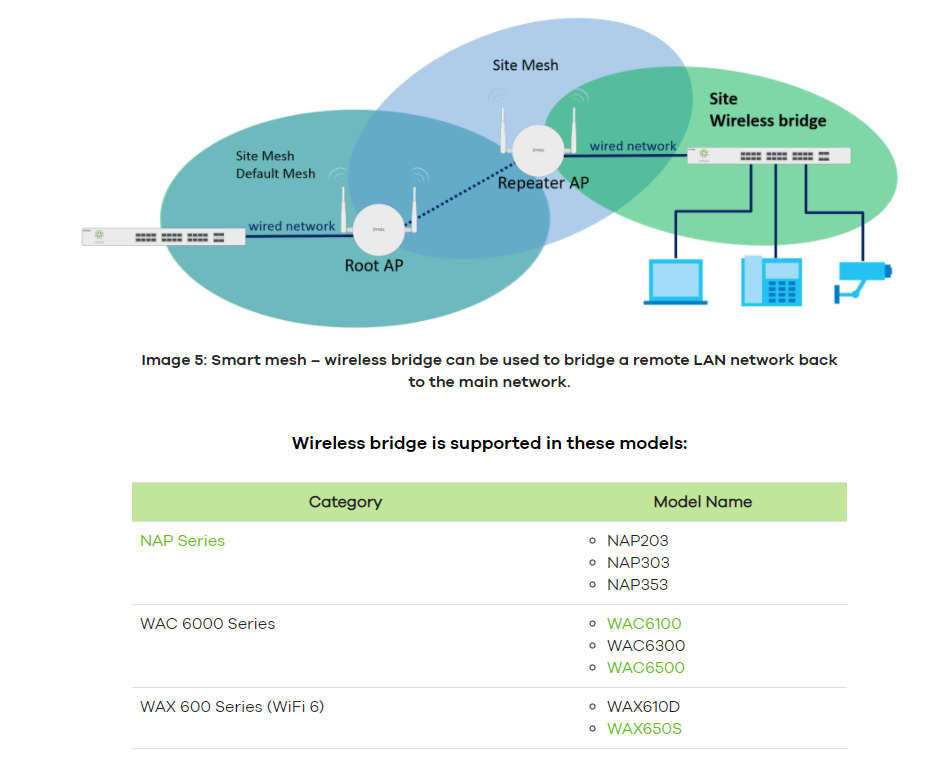

Trådløs bro bygger bro over din trafik fra et mesh-system til et kablet LAN-system.

3.1 Tilslut Repeater AP til netværket

Forbind repeateren AP til netværket, og sørg for, at den er online, før du fortsætter.

3.2 Aktivér Smart Mesh og Wireless Bridge på begge AP'er

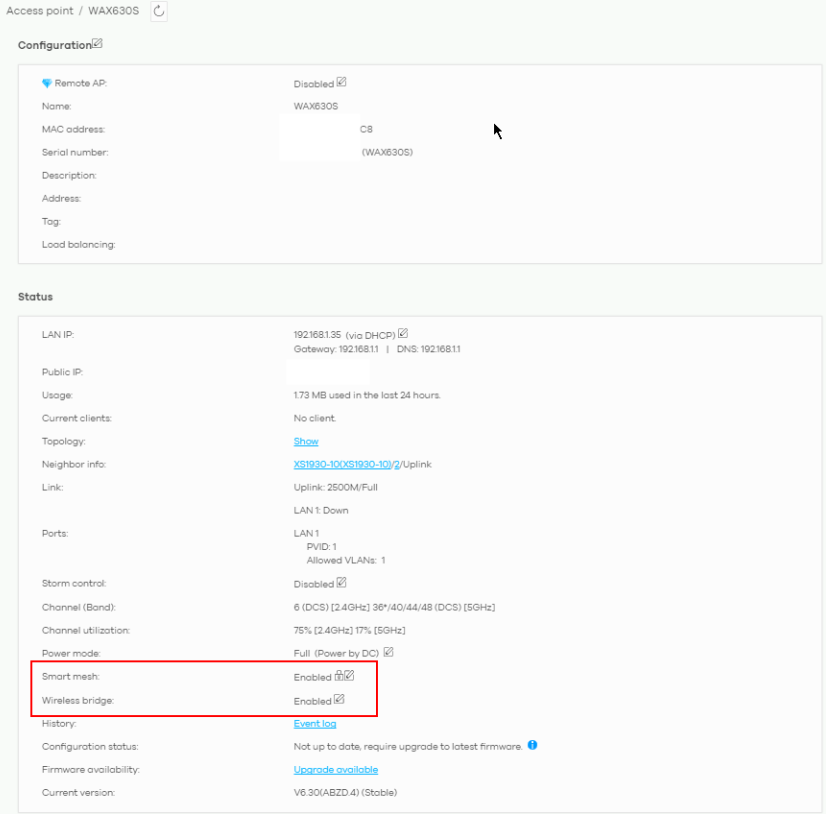

Sørg for, at begge AP'er har Smart Mesh & Wireless Bridge aktiveret ved at gå ind i "Access Point -> Access Point, og derefter gå ind i konfigurationen af begge AP'er. Du kan finde Smart Mesh- og Wireless Bridge-konfigurationen under afsnittet "Status" og klikke på det lille "papir og blyant" for at redigere konfigurationen:

3.2.1 Aktivér Smart Mesh

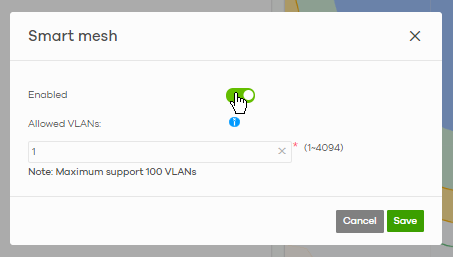

Klik på "Enabled" for at aktivere Smart Mesh:

3.2.2 Aktivér trådløs bro

Klik på "Enabled" for at aktivere Wireless Bridge.

3.3 Placer AP'et, hvor du vil have det

Når du har aktiveret smart mesh & wireless bridge, skal du vente 5 minutter på, at AP'et får den nye konfiguration, du har konfigureret i NCC, og derefter frakoble Repeater AP fra netværket.

3.4 Tilslut Repeater AP'et (med strømkabel eller PoE)

Tilslut Repeater AP med kun strømkablet (eller hvis du har en PoE-switch, kan du tilslutte den til PoE-switchen, som ikke er tilsluttet netværket). Det vil gå offline, og du skal vente i op til 15 minutter på, at mesh-linket bliver etableret, og AP'et bliver online igen. Mesh-linket oprettes automatisk.

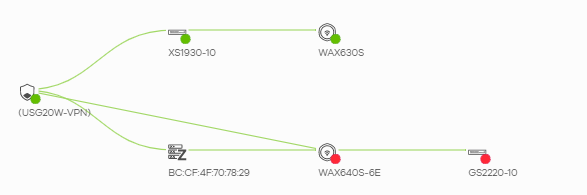

Under Side-wide -> Monitor -> Topology kan du se status for topologien(Pro Pack-funktion):

3.5 Succesfuldt forbundet!

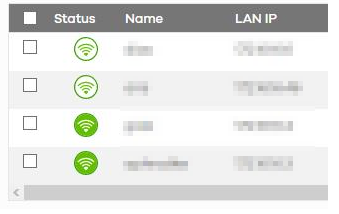

Når mesh-linket er forbundet, vil du se, at Repeater AP har et hvidt symbol med grønne detaljer. Rod-AP'et vil have et grønt symbol med hvide detaljer.

3.6 Tjek signalstyrken på mesh-forbindelsen

Før du fortsætter, anbefaler vi, at du tager et kig på styrken af det trådløse link, som er meget vigtigt for stabiliteten af dit mesh-system.

Gå til:

Site-wide > Devices > Access Points

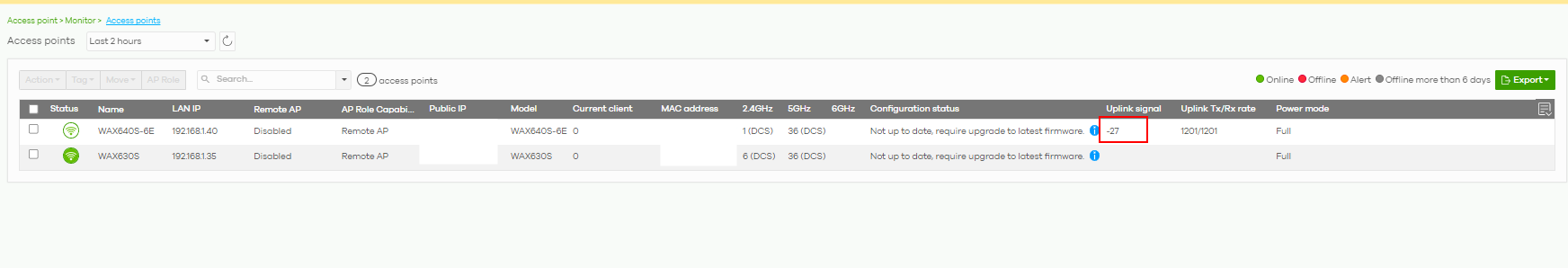

Klik derefter på det lille papir i højre side af websiden. Markér derefter uplink-signalet.

Nu har du uplink-signalet (og Uplink Tx/Rz rate, hvis du også vil se linkets uplink-kapacitet):

Se dette billede for at se, om du har et godt signal eller ej:

Reference: https://chetnet.ltd.uk/wireless/wifi-signal-strength/

3.7 Tilslut din switch (eller andet netværksudstyr) til AP'ets LAN-port

Tilslut nu din switch (eller andet netværksudstyr) til AP'ets LAN-port(IKKE uplink-port), og så har du nu konfigureret den trådløse bro i Nebula.

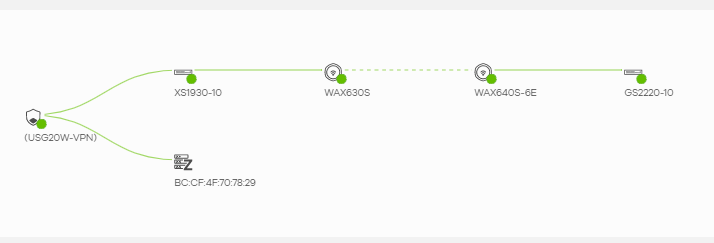

Under Site-Wide > Topology kan du se, at vores Repeater AP er forbundet til switchen.

Bemærk! Begge AP'er (root og repeater) skal understøtte Wireless Bridge, for at broen til LAN kan fungere.

Du kan stadig bruge mesh-linkets WiFi, fordi det dedikerer 1 bånd (f.eks. 5GHz) til mesh-link, og WiFi-brugerne vil blive belastningsbalanceret til det andet bånd (f.eks. 2,4GHz).
