In diesem Beispiel wird Administratoren gezeigt, wie RSTP (Rapid Spanning Tree Protocol) in der Ringtopologie eingerichtet wird, um die Netzwerkredundanz zu implementieren.
Konfigurieren Sie RSTP in einer Ringtopologie
1. Konfigurieren Sie den Switch
- Stellen Sie sicher, dass die Verbindung zwischen Switch-2 und Switch-3 nicht verbunden ist, um unbeabsichtigte Schleifen zu verhindern, bevor Sie das RSTP-Setup abschließen.
- Einrichten von Switch-1: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree-Protokoll > Konfiguration. Überprüfen Sie, ob die Spanning Tree Konfiguration Rapid Spanning Tree ist. Wenn nicht, wählen Sie es aus und klicken Sie auf "Übernehmen".

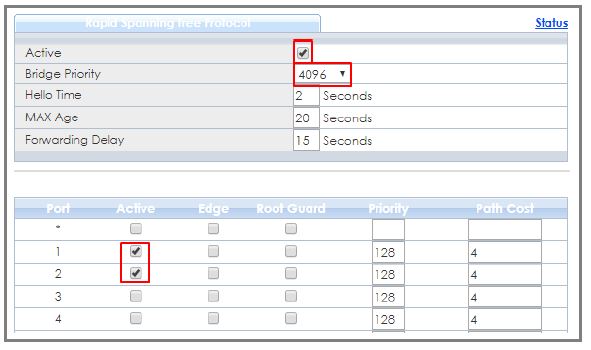

- Einrichten von Switch-1: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree-Protokoll > RSTP. Aktivieren Sie das Kontrollkästchen "Aktiv". Setzen Sie die Bridge-Priorität auf 4096. Setzen Sie Port 1 und 2 auf aktiv. Klicken Sie auf "Übernehmen".
- Einrichten von Switch-2: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree-Protokoll > Konfiguration. Überprüfen Sie, ob die Spanning Tree Konfiguration Rapid Spanning Tree ist. Wenn nicht, wählen Sie es aus und klicken Sie auf "Übernehmen".
- Einrichten von Switch-2: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree-Protokoll > RSTP. Aktivieren Sie das Kontrollkästchen "Aktiv". Setzen Sie die Bridge-Priorität auf 20480. Setzen Sie Port 1 und 2 auf aktiv. Klicken Sie auf "Übernehmen".
- Einrichten von Switch-3: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree-Protokoll > Konfiguration. Überprüfen Sie, ob die Spanning Tree Konfiguration Rapid Spanning Tree ist. Wenn nicht, wählen Sie es aus und klicken Sie auf "Übernehmen".
- Einrichten von Switch-3: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree-Protokoll > RSTP. Aktivieren Sie das Kontrollkästchen "Aktiv". Setzen Sie die Bridge-Priorität auf 32768 . Setzen Sie Port 1 und 2 auf aktiv. Klicken Sie auf "Übernehmen".
- Stellen Sie abschließend die Verbindung zwischen Switch-2 und Switch-3 her.
2. Testen Sie das Ergebnis
- Überprüfen Sie den Status von Switch-1: Gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree-Protokoll. Die Root-Bridge-ID und die Our-Bridge-ID sollten identisch sein. Dies bedeutet, dass Switch-1 die Root Bridge ist. Port 1 und 2 sollten sich im FORWARDING Status befinden, während beide Port-Rollen Designated lauten.
- Überprüfen Sie den Status von Switch-2: Gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree und überprüfen Sie den Port-Status von Switch-2. Port 1 sollte ein Root Port im Status FORWARDING sein, während Port 2 ein Designated Port im Status FORWARDING sein sollte.
- Überprüfen Sie den Status von Switch-3: Gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree und überprüfen Sie den Port-Status von Switch-3. Port 1 sollte ein Root Port im Status FORWARDING sein, während Port 2 ein Alternate Port im Status DISCARDING ist.
3. Was könnte schief gehen
- Wenn Ihre Root Bridge nicht das Gerät ist, das Sie erwartet haben:
- Verringern Sie die Spanning Tree-Priorität dieses Geräts.
- Erhöhen Sie die Spanning Tree-Priorität der anderen Geräte.
- Der Switch mit der niedrigsten Brückenpriorität ist die Root Bridge. Bei gleicher Priorität ist der Switch mit der niedrigsten MAC-Adresse die Root Bridge.
- Wenn kein Zugriff auf die Verwaltung der Switches und der Switch-LEDs möglich ist, können Sie den Verwaltungszugriff wiederherstellen, indem Sie redundante Verbindungen entfernen oder trennen, um den Ring zu unterbrechen.
Dies tritt häufig auf, bevor Spanning Tree auf den Geräten konfiguriert wurde oder wenn Spanning Tree falsch konfiguriert wurde.
