Pin-Belegung des in verschiedenen ZyXEL XDSL Switches verwendeten Telco 50-Steckverbinders: Der Artikel zeigt die Pin-Belegung der in verschiedenen ZyXEL xDSL Switches verwendeten Telco 50-Steckverbinders und zeigt auch die Entsprechungstabellen für die Nummern der Kontakte in dem Telco 50 Steckverbinders.
Dieser Artikel zeigt die Pinbelegung der in verschiedenen ZyXEL xDSL Switches verwendeten Telco 50-Anschlüsse sowie die Entsprechungstabelle von Port-Nummern und -Kontakten im Telco 50-Anschluss.
1. Switch IES-1000; ADSL-Modul AAM-1212
2. Switch IES-1000; SHDSL-Modul SAM-1216-22
4. Switches IES-5000 / IES-5005; ADSL ALC-1248G-Karte und SHDSL SLC-1248G-Karte
1. Switch IES-1000; ADSL-Modul AAM-1212

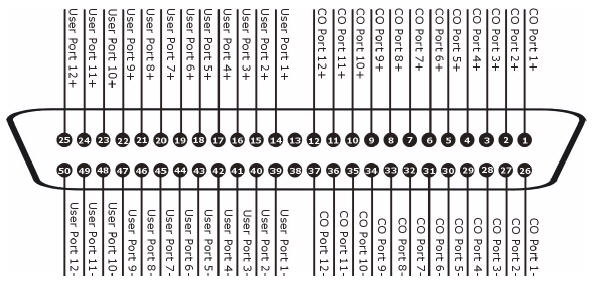

Die Pinbelegung des Telco 50-Anschlusses am AAM-1212-Modul:
Passen Sie Port und Kontaktnummern im Telco 50-Steckplatz des AAM-1212-Moduls an:
|
Port Nummer |
Kontakt Nummer |
|
1 |
USER (14, 39), CO (1, 26) |
|
2 |
USER (15, 40), CO (2, 27) |
|
3 |
USER (16, 41), CO (3, 28) |
|
4 |
USER (17, 42), CO (4, 29) |
|
5 |
USER (18, 43), CO (5, 30) |
|
6 |
USER (19, 44), CO (6, 31) |
|
7 |
USER (20, 45), CO (7, 32) |
|
8th |
USER (21, 46), CO (8, 33) |
|
9 |
USER (22, 47), CO (9, 34) |
|
10 |
USER (23, 48), CO (10, 35) |
|
11 |
USER (24, 49), CO (11, 36) |
|
12 |
USER (25, 50), CO (12, 37) |
Switch IES-1000; SHDSL-Modul SAM-1216-22
2. Switch IES-1000; SHDSL-Modul SAM-1216-22

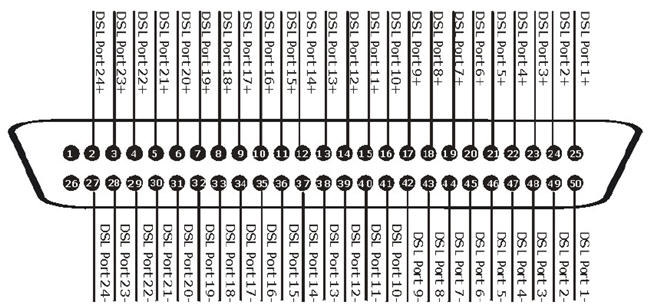

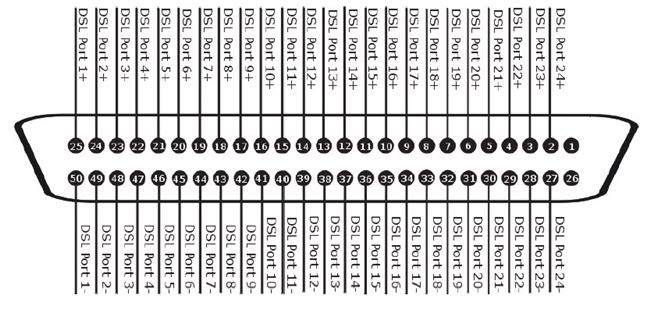

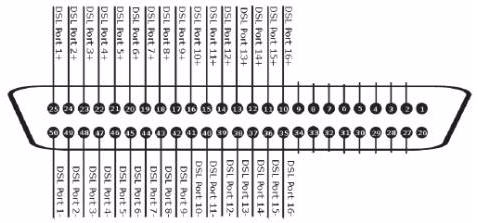

Entsprechung von Port-Nummern und -Kontakten im Telco 50-Anschluss des SAM-1216-22-Moduls:
|
Port Nummer |
Kontakt Nummer |
|
1 |
25, 50 |
|
2 |
24, 49 |
|
3 |
23, 48 |
|
4 |
22, 47 |
|
5 |
21, 46 |
|
6 |
20, 45 |
|
7 |
19, 44 |
|
8th |
18, 43 |
|
9 |
17, 42 |
|
10 |
16, 41 |
|
11 |
15, 40 |
|
12 |
14, 39 |
|
13 |
13, 38 |
|
14 |
12, 37 |
|
fünfzehn |
11, 36 |
|
16 |
10, 35 |
IES-1248 Switch

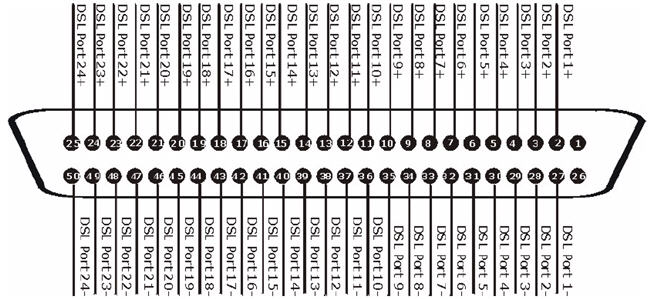

Die Pinbelegung für den Telco 50 USER-Anschluss im IES-1248 Switch lautet:
Die Pinbelegung für den Telco 50 CO-Anschluss im IES-1248 Switch lautet:
Entsprechung von Port-Nummern und -Kontakten im Telco 50-Anschluss im IES-1248 Switch:
|
Port Nummer |
Kontakt Nummer |
|
1 |
2, 27 |
|
2 |
3, 28 |
|
3 |
4, 29 |
|
4 |
5, 30 |
|
5 |
6, 31 |
|
6 |
7, 32 |
|
7 |
8, 33 |
|
8th |
9, 34 |
|
9 |
10, 35 |
|
10 |
11, 36 |
|
11 |
12, 37 |
|
12 |
13, 38 |
|
13 |
14, 39 |
|
14 |
15, 40 |
|
fünfzehn |
16, 41 |
|
16 |
17, 42 |
|
17 |
18, 43 |
|
18 |
19, 44 |
|
19 |
20, 45 |
|
20 |
21, 46 |
|
21 |
22, 47 |
|
22 |
23, 48 |
|
23 |
24, 49 |
|
24 |
25, 50 |
3. Switches IES-2000 / IES-2500 / IES-3000; ALC-1024 / ALC-1224-Leitungskarten, SHDSL-SLC-1024-Leitungskarte und ASC-1024 / SEC-1024-Splitterkarten

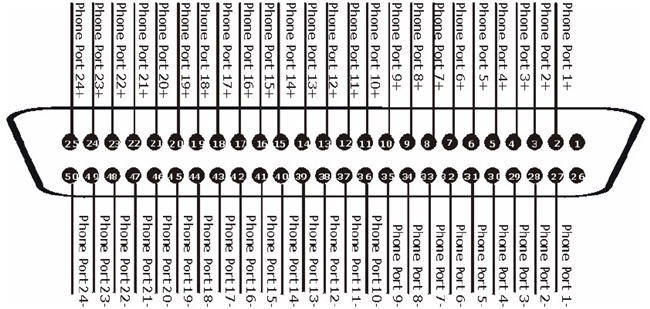

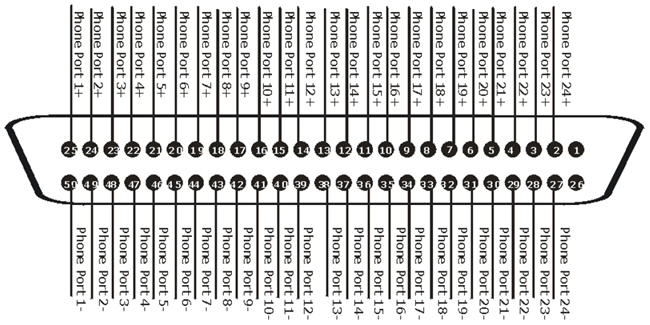

Die Belegung der Kontakte des Telco 50-Steckverbinders auf den Leitungskarten ALC-1024 / ALC-1224 / SLC-1024, ASC-1024, SEC-1024 und USER-Splitterkarten:
Die Pinbelegung des Telco 50 CO-Anschlusses auf den ALC-1024 / ALC-1224-Leitungskarten:
Übereinstimmende Port- und Kontaktnummern im Telco 50-Steckplatz:
|
Port Nummer |
Kontakt Nummer |
|
1 |
25, 50 |
|
2 |
24, 49 |
|
3 |
23, 48 |
|
4 |
22, 47 |
|
5 |
21, 46 |
|
6 |
20, 45 |
|
7 |
19, 44 |
|
8th |
18, 43 |
|
9 |
17, 42 |
|
10 |
16, 41 |
|
11 |
15, 40 |
|
12 |
14, 39 |
|
13 |
13, 38 |
|
14 |
12, 37 |
|
fünfzehn |
11, 36 |
|
16 |
10, 35 |
|
17 |
9, 34 |
|
18 |
8, 33 |
|
19 |
7, 32 |
|
20 |
6, 31 |
|
21 |
5, 30 |
|
22 |
4, 29 |
|
23 |
3, 28 |
|
24 |
2, 27 |
Pinbelegung des Telco 50-Kabelsteckers zum Anschluss von ADSL / SHDSL-Linecards und entsprechenden Splitterkarten in IES-2000 / IES-2500 / IES-3000:
Pin-Anschlussbelegung für Telco 50-Kabel:
|
Port Nummer |
Kontakt Nummer |
|
1 |
25, 50 |
|
2 |
24, 49 |
|
3 |
23, 48 |
|
4 |
22, 47 |
|
5 |
21, 46 |
|
6 |
20, 45 |
|
7 |
19, 44 |
|
8th |
18, 43 |
|
9 |
17, 42 |
|
10 |
16, 41 |
|
11 |
15, 40 |
|
12 |
14, 39 |
|
13 |
13, 38 |
|
14 |
12, 37 |
|
fünfzehn |
11, 36 |
|
16 |
10, 35 |
|
17 |
9, 34 |
|
18 |
8, 33 |
|
19 |
7, 32 |
|
20 |
6, 31 |
|
21 |
5, 30 |
|
22 |
4, 29 |
|
23 |
3, 28 |
|
24 |
2, 27 |
4. Switches IES-5000 / IES-5005; ADSL ALC-1248G-Karte und SHDSL SLC-1248G-Karte

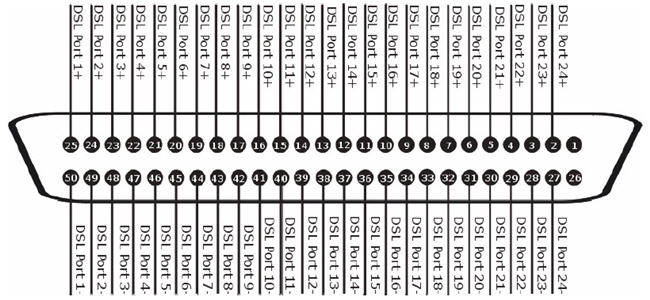

Die Pinbelegung für den Telco 50 USER 1-24-Anschluss auf der ALC-1248G- und SLC-1248G-Leitungskarte:

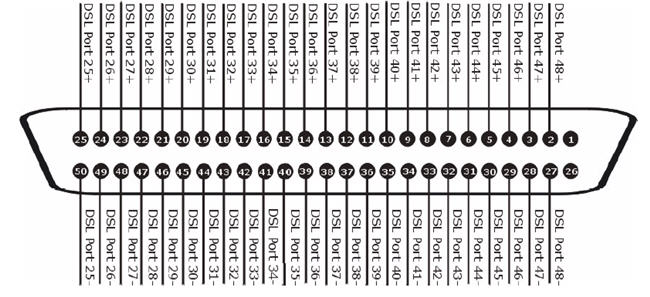

Die Pinbelegung für den Telco 50 USER 25-48-Anschluss auf der ALC-1248G- und SLC-1248G-Leitungskarte:
Ordnen Sie die Port und die Kontaktnummern im Telco 50 USER 1-24-Steckplatz der Leitungskarten ALC-1248G und SLC-1248G zu:
|
Port Nummer |
Kontakt Nummer |
|
1 |
25, 50 |
|
2 |
24, 49 |
|
3 |
23, 48 |
|
4 |
22, 47 |
|
5 |
21, 46 |
|
6 |
20, 45 |
|
7 |
19, 44 |
|
8th |
18, 43 |
|
9 |
17, 42 |
|
10 |
16, 41 |
|
11 |
15, 40 |
|
12 |
14, 39 |
|
13 |
13, 38 |
|
14 |
12, 37 |
|
fünfzehn |
11, 36 |
|
16 |
10, 35 |
|
17 |
9, 34 |
|
18 |
8, 33 |
|
19 |
7, 32 |
|
20 |
6, 31 |
|
21 |
5, 30 |
|
22 |
4, 29 |
|
23 |
3, 28 |
|
24 |
2, 27 |
Ordnen Sie die Port und die Kontaktnummern im Telco 50 USER 25-48-Steckplatz auf den Leitungskarten ALC-1248G und SLC-1248G zu:
|
Port Nummer |
Kontakt Nummer |
|
25 |
25, 50 |
|
26 |
24, 49 |
|
27 |
23, 48 |
|
28 |
22, 47 |
|
29 |
21, 46 |
|
30 |
20, 45 |
|
31 |
19, 44 |
|
32 |
18, 43 |
|
33 |
17, 42 |
|
34 |
16, 41 |
|
35 |
15, 40 |
|
36 |
14, 39 |
|
37 |
13, 38 |
|
38 |
12, 37 |
|
39 |
11, 36 |
|
40 |
10, 35 |
|
41 |
9, 34 |
|
42 |
8, 33 |
|
43 |
7, 32 |
|
44 |
6, 31 |
|
45 |
5, 30 |
|
46 |
4, 29 |
|
47 |
3, 28 |
|
48 |
2, 27 |
KB-00440
