NXC Wireless LAN Controller [Captive Portal:] - So richten Sie eine Umleitung auf NXC oder Access Point ein

In diesem Artikel sehen wir uns an, wie man ein Captive Portal und eine Umleitung auf dem Controller oder dem Access Point einrichtet.

Dazu müssen die folgenden Voraussetzungen erfüllt sein:

Wir benötigen einen NXC, einen Zyxel PoE Switch, einen Zyxel PoE Access Point und einen Mobile Client. Wir müssen bereits ein Gastkonto eingerichtet haben.

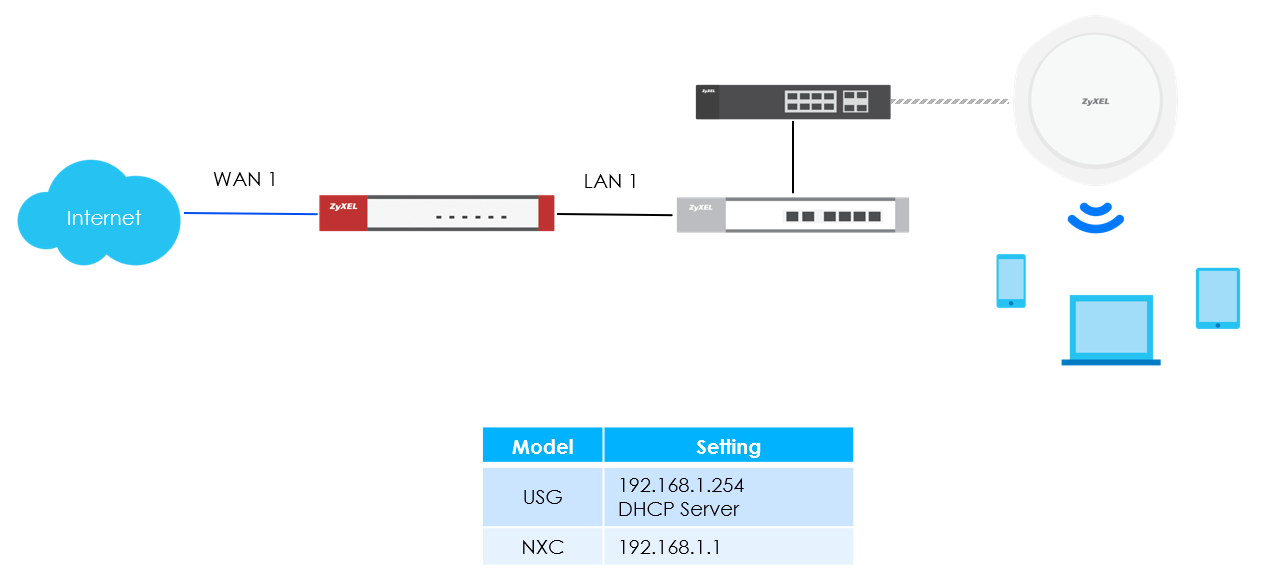

Topologie

In diesem Beispiel werden wir mit der Standard-VLAN-Einstellung arbeiten.

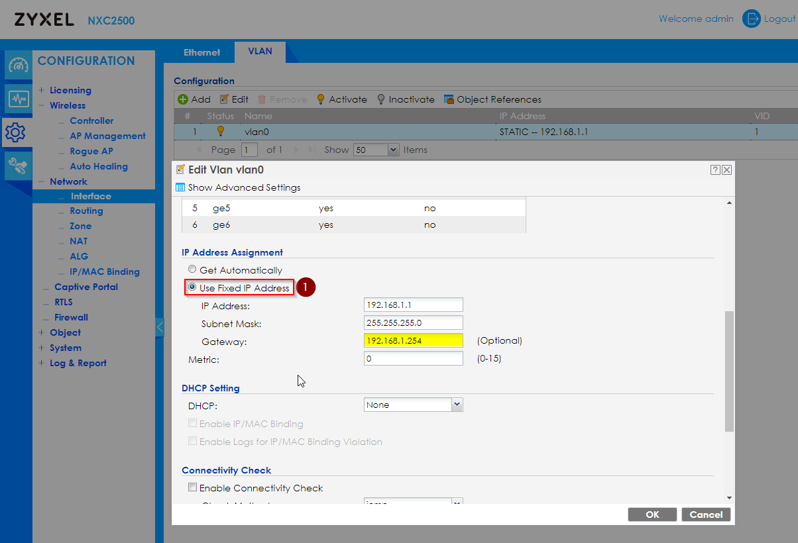

Einrichten des Netzwerks

Go To:Configuration -> Network -> Interface -> VLAN

Wählen Sie eine feste IP-Adresse im Bereich Ihres Gateways (z. B. 192.168.1.1 /24)

Bitte beachten Sie, dass Sie den Gateway einrichten müssen (in diesem Fall 192.168.1.254 /24)

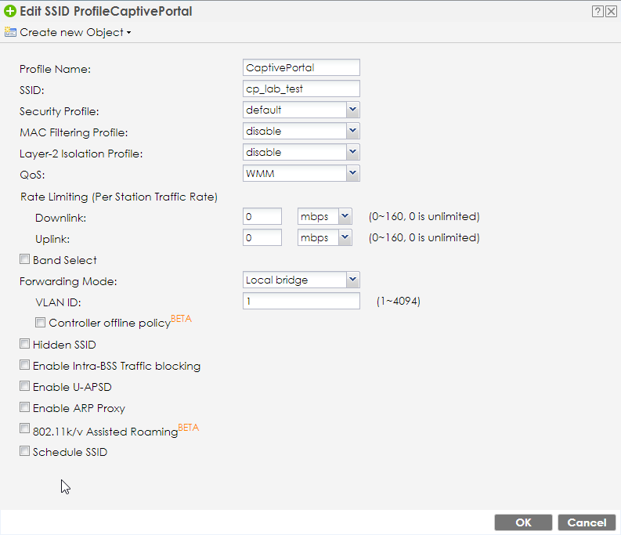

Einrichten der SSID:

Go To: Configuration -> Object -> AP Profile -> SSID -> SSID List -> Add

Wir wählen einen Namen (cp_lab_test) und belassen es bei der Standard-Sicherheit, die "offen" ist.

Einrichten des Captive Portals

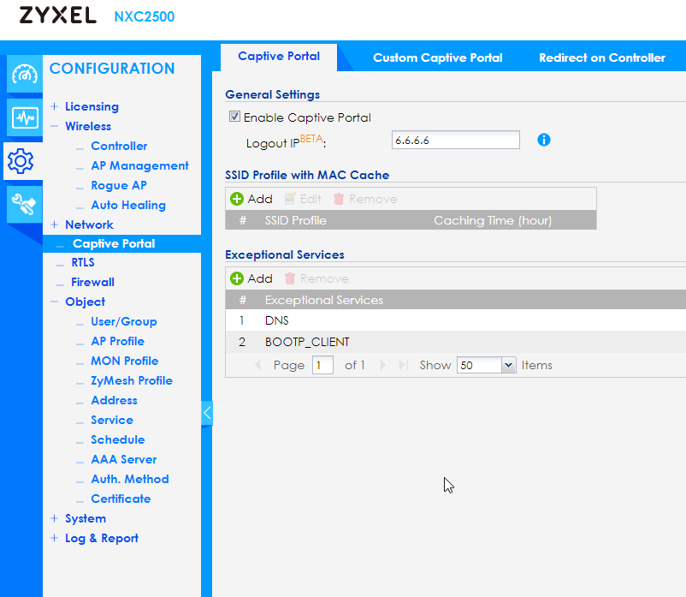

Go To: Configuration -> Captive Portal -> Captive Portal

Nun aktivieren wir das Captive Portal, indem wir auf klicken: "Enable Captive Portal"

Im zweiten Schritt legen wir die Logout IP fest: "6.6.6.6".

Es ist ratsam, die Logout IP auf eine lokale IP zu setzen (z.B. 10.1.1.10)

Einrichten des Redirect

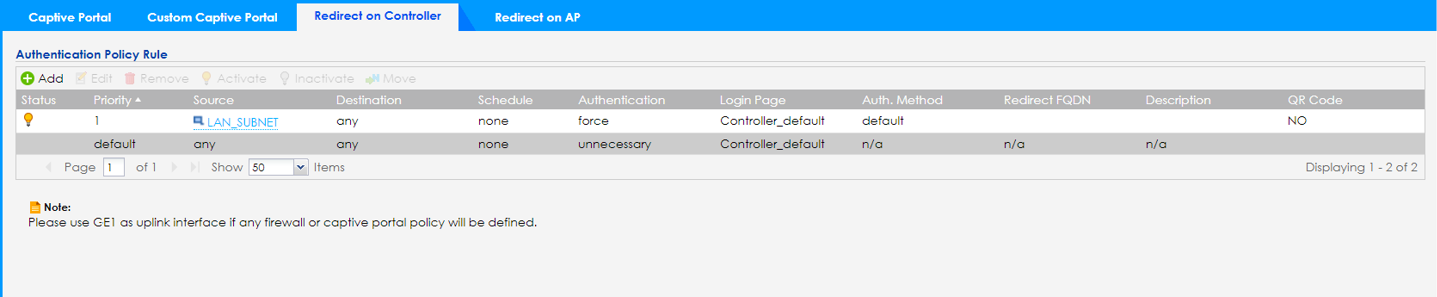

Go To: Configuration -> Captive Portal -> Redirect on Controller

Klicken Sie auf:

“add”
Source: “LAN_SUBNET”
Destination: “ANY”
Schedule: “NONE”
Authentication: “FORCE”
Login Page: “Controller_default”
Auth. Method: “default”

oder

Go To: Configuration -> Captive Portal -> Redirect on AP

Wir müssen die folgenden Einstellungen vornehmen:

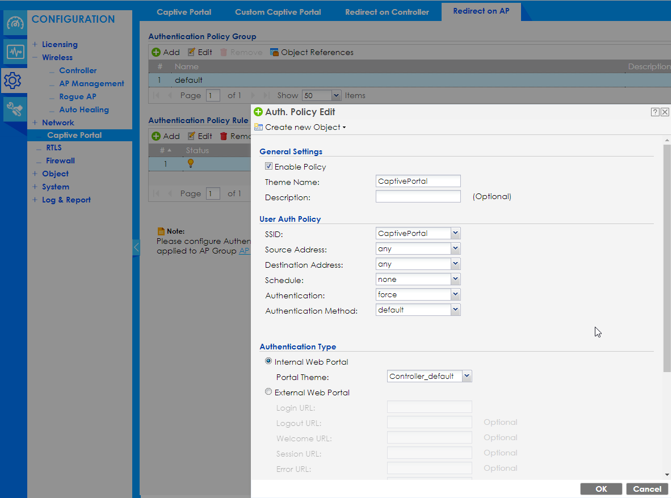

1) Auth. Policy Rule

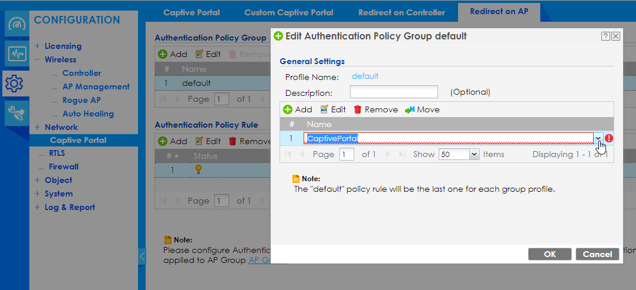

2) Auth. Policy Group

Danach klicken Sie auf: "Übernehmen"

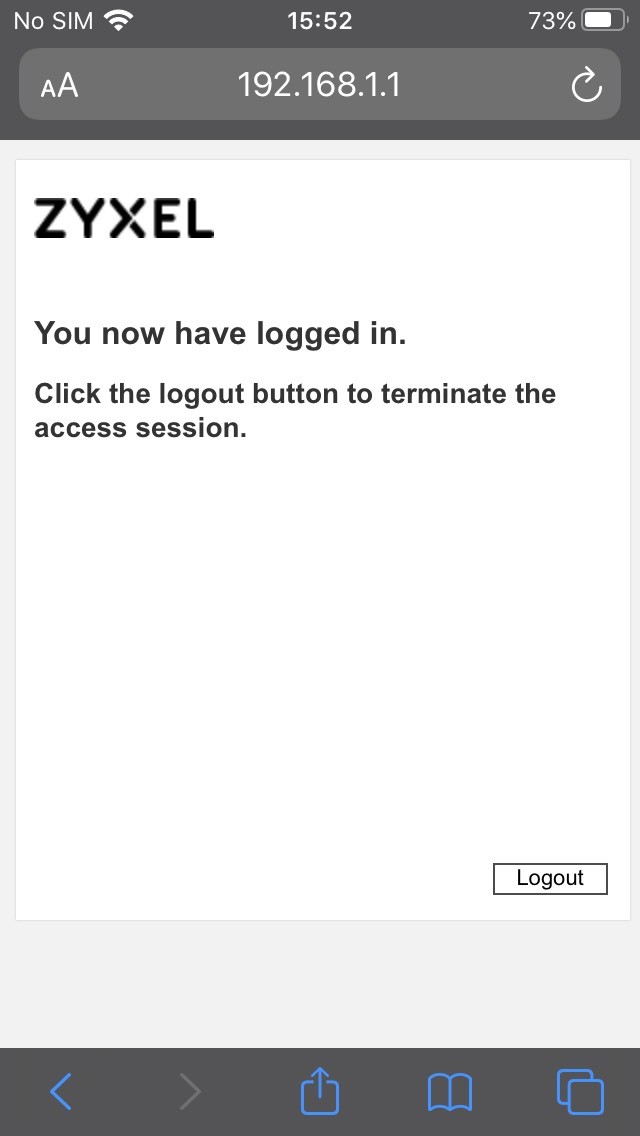

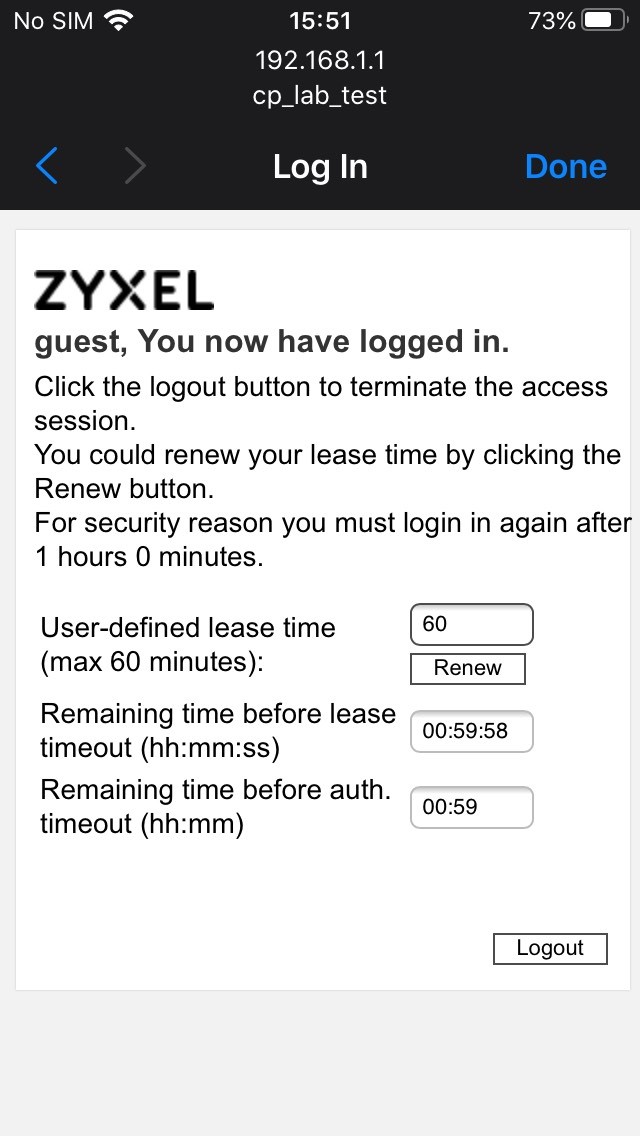

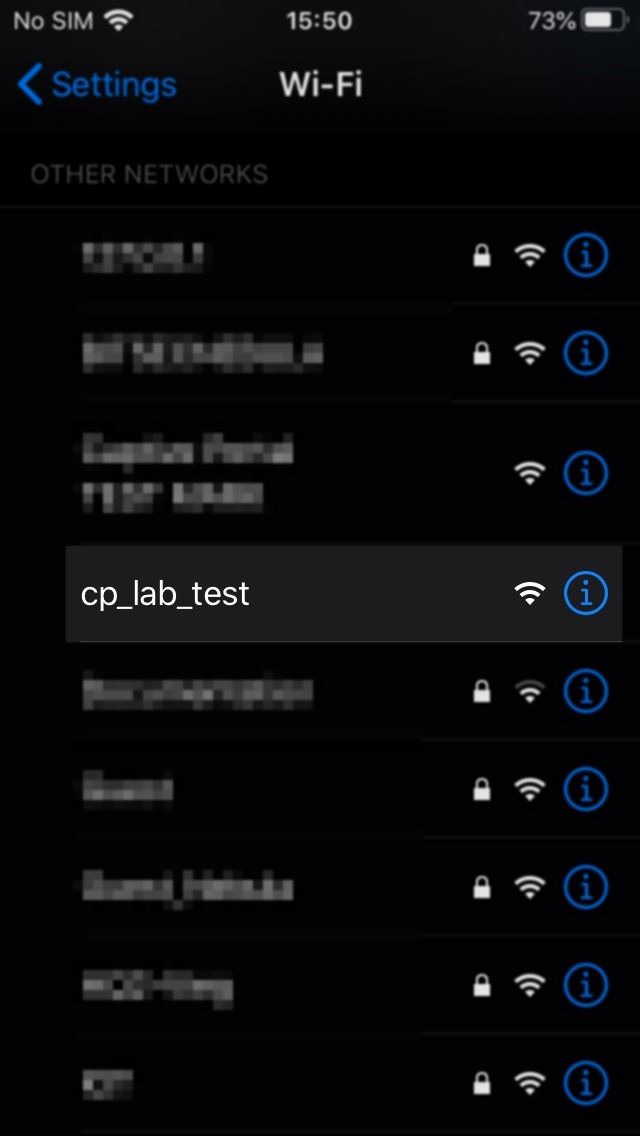

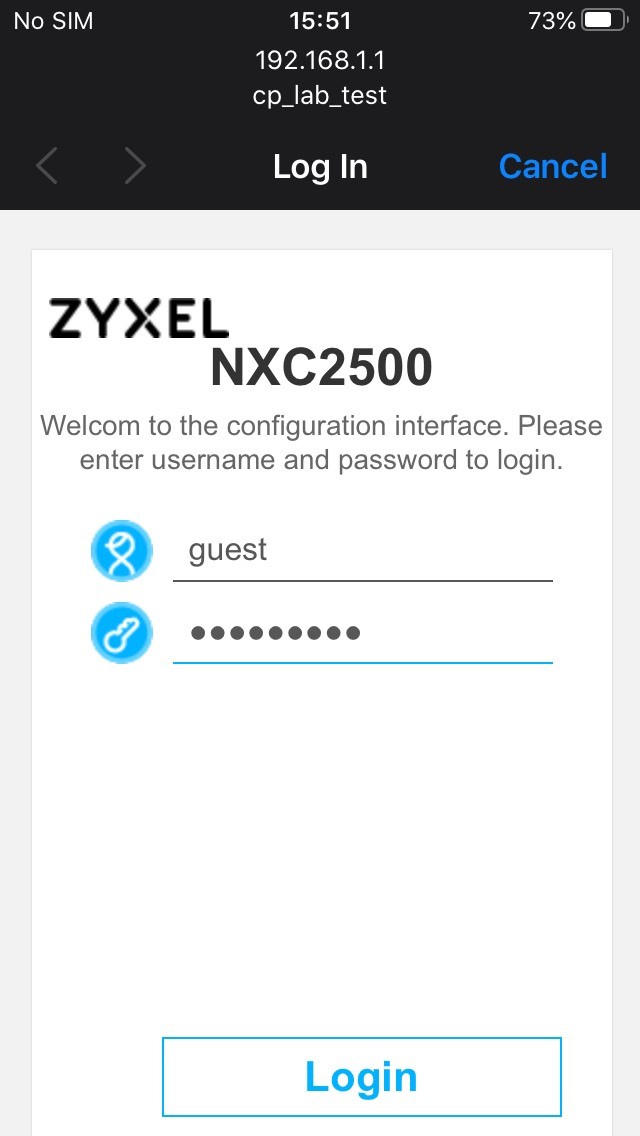

Testen der Umleitung
