Dieser Artikel führt Sie durch die Installation, Einrichtung und Fehlerbehebung unserer neuen Magic Office Indoor Mobile Coverage Solution.
- Maximieren Sie sofort die Mobilfunksignale in Innenräumen und erweitern Sie die Abdeckung.
- Auswahl einer Spenderantenne
- Außenpanelantenne
- Suche nach einem geeigneten Standort für die Installation der Spenderantenne
- Identifizieren Sie die Position der Serviceantenne.
- Montieren Sie den MagicOffice Repeater
- Verkabelung der Spenderantenne
- Serviceantennen installieren
- Überprüfen Sie den LED-Status von MagicOffice und optimieren Sie bei Bedarf die Ausrichtung der Antenne
- Allgemeine Probleme
Maximieren Sie sofort die Mobilfunksignale in Innenräumen und erweitern Sie die Abdeckung.
Die Installation der Spenderantenne ist für eine mobile Repeater-Lösung von entscheidender Bedeutung, da die Signalstärke und -qualität des Spenders die Signalabdeckung, die Anrufqualität und die Datenleistung in Innenräumen erheblich beeinflussen.
Für die Systemintegratoren im IBS-Bereich sind die Gebersignalmessung und die Antenneninstallation grundlegende Aufgaben; Für IT-basierte Systemintegratoren können die Aufgaben wie Kunst kompliziert sein, da die Aufgaben normalerweise einen HF-Spezialisten erfordern, um eine Standortuntersuchung für die Bereitstellung durchzuführen.
Dank intelligentem Systemdesign wie Auto-Gain-Control (AGC), Schwingungsvermeidung und Auto-Nivellierung sowie intuitiven und klaren LED-Anzeigen am thematischen Office-Repeater werden Spendersignalmessung und Repeater-Installation jetzt zum Kinderspiel.
Dieses Dokument enthält eine Schritt-für-Schritt-Anleitung für die MagicOffice-Installation, einschließlich der Auswahl der Spenderantenne, der Identifizierung des Spendersignals, der Installation der Spenderantenne und der Serviceantenne sowie der LED-Anzeigenerkennung, um den MagicOffice Repeater sofort online und einsatzbereit zu machen.
Auswahl einer Spenderantenne
Outdoor-Richtantenne (Yagi- oder Log-Periodic-Antenne)
Die gerichtete Yagi-Antenne sendet oder empfängt Signale, die aus einer bestimmten Richtung kommen. Sie ist ideal als Spenderantenne für die Kommunikation mit einer weit entfernten Basisstation (BTS) oder perfekt für einen Bereich mit sehr schwacher Signalabdeckung. Andererseits ist der Antennengewinn durch seine Richtcharakteristik höher und sein Sendestrahl ist
viel enger und fokussierter.
Wenn sich das Installationsszenario in einem ländlichen Gebiet mit sehr schwachem Signal befindet, z. B. nur 1 Balkensignal, oder bei einem Einsatz mit mehreren Trägern an einer Co-Location, liefert ein bestimmter Träger ein schwächeres Signal im Vergleich zu anderen Trägern:
In diesen Szenarien hat die Richtantenne Vorteile, indem sie die Richtantenne mit einem schwächeren Signal auf die BTS ausrichtet.
Wenn das Gebersignal im Freien jedoch eine gute Signalstärke und -qualität aufweist, zB ein 3-Bar-Signal oder die Signallücke zwischen mehreren Überträgen recht ausgeglichen ist, wäre die Wahl einer Richtantenne als Geberantenne ein Nachteil für die Installation. Eine Outdoor-Panel-Antenne wäre eine bessere Option.
Außenpanelantenne
Eine Outdoor-Panel-Antenne ist auch eine Art Richtantenne.
Im Gegensatz zu einer gerichteten Yagi-Antenne, die einen fokussierten Sendestrahl hat (z. B. hat die ZX-Ebene einen engeren horizontalen Winkel und die XY-Ebene hat einen geringeren vertikalen Winkel zum Senden und Empfangen von Signalen) und erfordert ein sorgfältiges Ausrichten der Antennenrichtung für einen guten Empfang der BTS Signals hat die Panel-Antenne einen breiteren Strahl zum Senden und Empfangen von Signalen.
Wenn ein Outdoor-Donorsignal eine gute Signalstärke oder eine ausgeglichene Signallücke zwischen mehreren Trägern aufweist, würde die Wahl einer Outdoor-Panel-Antenne Zeit und Mühe sparen, um die Antennenrichtung auszurichten.
Suche nach einem geeigneten Standort für die Installation der Spenderantenne
Option 1: Netzwerkzelleninformationen der Android-App
* Bereiten Sie 1 oder 2 Android-Telefone mit Dual-SIM-Unterstützung und mehreren Betreibern vor
SIM-Karten für eine Standortbefragung.
* Gehen Sie um das Gebäude herum
* Signallücke zwischen den Trägern
und finden Sie den besten Spender sollte weniger als 20cB to . sein
Signalortung mit Android sorgen für eine symmetrische Ausgabe
Informationen zu App-Netzwerkzellen. Leistung.
Option 2: Spectrum Analyzer (zB der RF Explorer von Seeed Studio) plus die Website "Spectrummonitoring.com"
Wenn Sie an der Signalmessung arbeiten, verwenden Sie bitte eine Richtantenne, die an den Spektrumanalysator angeschlossen ist, und stellen Sie den Zielfrequenzbereich für die Beobachtung ein. Konzentrieren Sie sich bei der Repeater-Installation auf die „Downlink“-Frequenz.
Es besteht keine Notwendigkeit, sich auf den "Uplink" zu konzentrieren, da die Repeater-Software automatisch die Uplink-Frequenz verarbeitet.

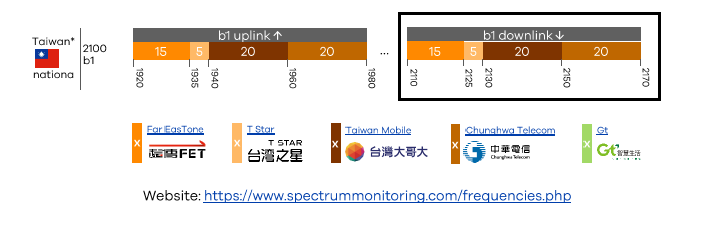

Im folgenden Beispiel wird B1 2100MHz dargestellt.
Das FarEasTone-Signal befindet sich auf der linken Seite des Frequenzbereichs und im Spektrumdiagramm zeigt es, dass das FarEasTone-Signal an dieser Position niedriger ist.

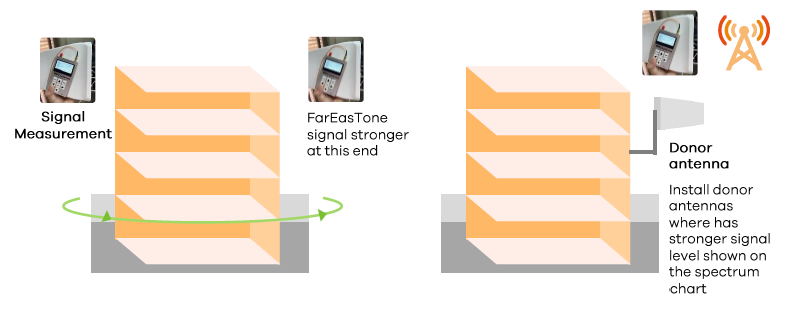

* Gehen Sie um das Gebäude herum und
* Signallücke zwischen Trägern soll
Finden Sie heraus, dass das beste Spendersignal weniger als 20aB beträgt, um sicherzustellen, dass
Standort mit der symmetrischen Ausgangsleistung Spectrum.
Analysator.
Identifizieren Sie die Position der Serviceantenne.
Als Faustregel für die Installation von Serviceantennen gilt, den Standort zu identifizieren, an dem eine Verbesserung der Mobilfunkabdeckung erforderlich ist, versuchen Sie, den Abstand zwischen dem Geber und der Serviceantenne so weit wie möglich zu maximieren, oder schaffen Sie mehr Isolation zwischen Geber- und Serviceantenne, z im Wesentlichen das Material zwischen den Antennen oder das Antennenmuster in die entgegengesetzte Richtung.
Das MagicOffice kann seinen Systemgewinn maximieren und mobile Benutzer können von der größeren Indoor-Abdeckungsfläche der Serviceantenne profitieren.
Montieren Sie den MagicOffice Repeater
Ermitteln Sie die Kabellängen der symmetrischen Serviceantennen und installieren Sie den Repeater in der Nähe einer Steckdose.
Schalten Sie den Repeater in diesem Moment nicht ein.
Verkabelung der Spenderantenne
Bei der Installation einer Spenderantenne die richtige Höhe für die Standorte der Spenderantenne im 5. Stock oder niedriger und möglichst frei von Hindernissen sein.
BTS-Antennen haben einen Abwärtsneigungswinkel von etwa 6 bis 8 Grad, und wenn sich das Signal ausbreitet und von Gebäuden reflektiert wird, würde sich das Signal etwa im 4. Stock befinden.
Folglich sollte die beste Höhe der Geberantenne für ein gut empfangendes Gebersignal nicht höher als der 5. Stock sein.
Serviceantennen installieren
Verwenden Sie Koaxialkabel mit möglichst 50 Ohm Impedanz, um Kabelverluste zu minimieren.
Überprüfen Sie den LED-Status von MagicOffice und optimieren Sie bei Bedarf die Ausrichtung der Antenne
Schalten Sie den Repeater ein; Der Repeater leitet das Mobilfunksignal automatisch weiter und verstärkt es.
Das MagicOffice-System arbeitet automatisch und erkennt BTS-Signal und Systemisolation.
Nachdem die LED dauerhaft grün leuchtet, leitet das System das Mobilfunksignal automatisch weiter und verstärkt es.
Allgemeine Probleme
Der LED-Status zeigt das BTS-Signal zu schwach oder zu stark an; Bitte justieren oder justieren Sie die Ausrichtung der Donor-Antenne, bis die LED1 des Bandes konstant grün leuchtet.
Das BTS-Signal ist zu schwach; Wenn eine Richtantenne verwendet wird, überprüfen Sie bitte, ob die Richtantenne höher montiert werden kann und versuchen Sie, die Antenne durch horizontales Drehen der Geberantenne zu drehen. Überprüfen Sie dann, ob die LED dauerhaft grün leuchtet.
Wenn das BTS-Signal zu stark ist, stellen Sie bitte die Antennenrichtung in die entgegengesetzte Richtung ein, um die Signalstärke zu reduzieren, oder ändern Sie, um eine Omni-Antenne mit geringerer Verstärkung als Geberantenne zu verwenden.
Der LED-Status zeigt Schwingungsschutz an. Es stellt die DonorAntenna dar, und die Service-Antenne ist nicht weit genug; Es gibt nicht genügend Isolation für das MagicOffice-System.
Eine mögliche Option besteht darin, die Serviceantenne an einen Ort zu bringen, an dem sich erhebliche Materialien befinden, z. B. eine Betonwand zwischen der Service- und der Donor-Antenne, oder eine Indoor-Panel-Antenne zu verwenden, die in die entgegengesetzte Richtung der Donor-Antenne ausgerichtet ist.
