Tärkeä huomautus: |
Tässä artikkelissa kerrotaan, miten kytkinlaite (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) asetetaan ja konfiguroidaan uusi IP-osoite, DHCP, VLAN-konfigurointi, linkkiaggregaatio, laiteohjelmiston päivitys ZON- ja Web-GUI:n kautta sekä miten laite tavoitetaan. Tässä artikkelissa näytetään myös ylikuumenemissuojaus (keltainen huutomerkki) ja miten kytkin nollataan, jos jokin menee pieleen.
HUOM! Päivitä laiteohjelmisto uusimpaan versioon näiden mallien aiempien laiteohjelmisto-ongelmien vuoksi. Siirry tämän artikkelin laiteohjelmiston päivitykseen nähdäksesi miten.
Sisällysluettelo
1) Perusasetukset
1.1 Kirjautuminen laitteeseen
1.2 Muuta IP-osoite
2) VLAN-konfigurointi
2.1 VLAN-konfiguroinnin tulos
3) Linkkien yhdistäminen/kuormituksen tasapainottaminen
4) Laiteohjelmiston päivitys
4.1 ZON-apuohjelman käyttäminen
4.2 Web GUI:n käyttö
5) Vianmääritys
5.1 Kytkimen nollaaminen
5.2 Automaattinen neuvottelu - Linkki on vain 100 Mbit/s:n nopeudella
5.3 Broadcast Storm & Loop -ongelmat
5.4 Ylikuumenemissuojaus (vain XGS1250)
1) Perusasetukset
1.1 Kirjautuminen laitteeseen
Huomaa, että XGS1200-sarja on määritetty staattisella IP-osoitteella. Aseta siis tietokoneesi staattiseksi IP:ksi 192.168.1.0/24-alueelle (esimerkiksi 192.168.1.100) ja mene sitten osoitteeseen http://192.168.1.3 ja syötä salasana 1234.
Jos sinulla on ongelmia, tutustu tähän artikkeliin, jossa kerrotaan, miten pääset laitteen Web GUI -käyttöliittymään:
1) Pääsy reitittimeen Web GUI:n kautta
2) Staattisen IP-osoitteen määrittäminen Windows-tietokoneelle

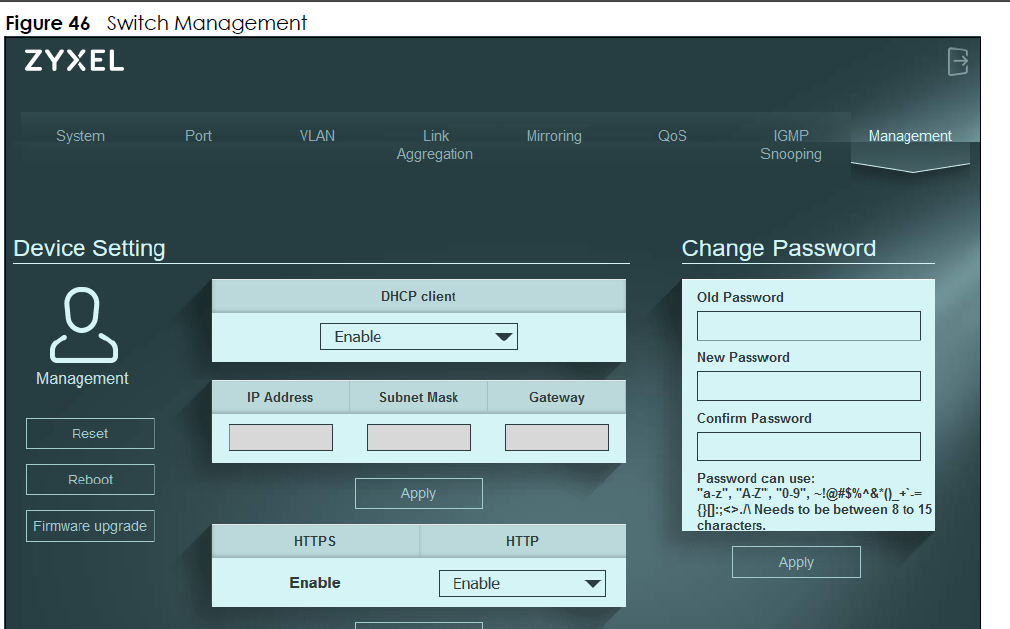

1.2 IP-osoitteen muuttaminen
Kun kirjaudut kytkimeen ensimmäistä kertaa, sinua pyydetään vaihtamaan kytkimen IP-osoite.

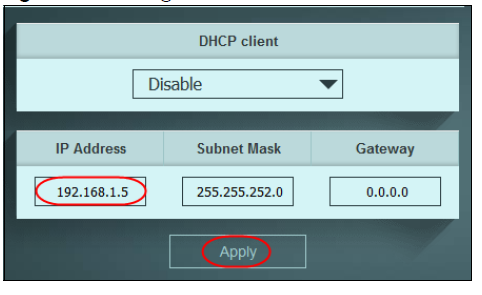

Ota DHCP käyttöön kytkimessä tai pidä se pois käytöstä ja muuta laitteen staattinen IP-osoite.
Voit myös siirtyä kytkimen graafisen käyttöliittymän kohtaan "Management" IP-osoitteen muuttamiseksi.
2) VLAN-konfigurointi
Jos olet epävarma siitä, mitä VLAN-osiossa on määritettävä, lue lisää VLANeista täältä.
2.1 Miten VLAN toimii
Jotta saat perusymmärryksen VLANeista ja VLAN-peruskonfiguraation tekeminen toimivaksi, sinun on muistettava muutama seikka:
1. Porttia kohden voi olla vain 1 merkitsemätön jäsenyys.
2. Merkitsemätön jäsenyys = PVID
2. Kaiken muun pitäisi olla merkittyjä
3. Läheskään kaikki tietokoneet eivät pysty käsittelemään tagged-liikennettä, joten portissa, johon PC liitetään, on oltava untagged VLAN.
4. Joissakin harvoissa tapauksissa näitä sääntöjä ei sovelleta.

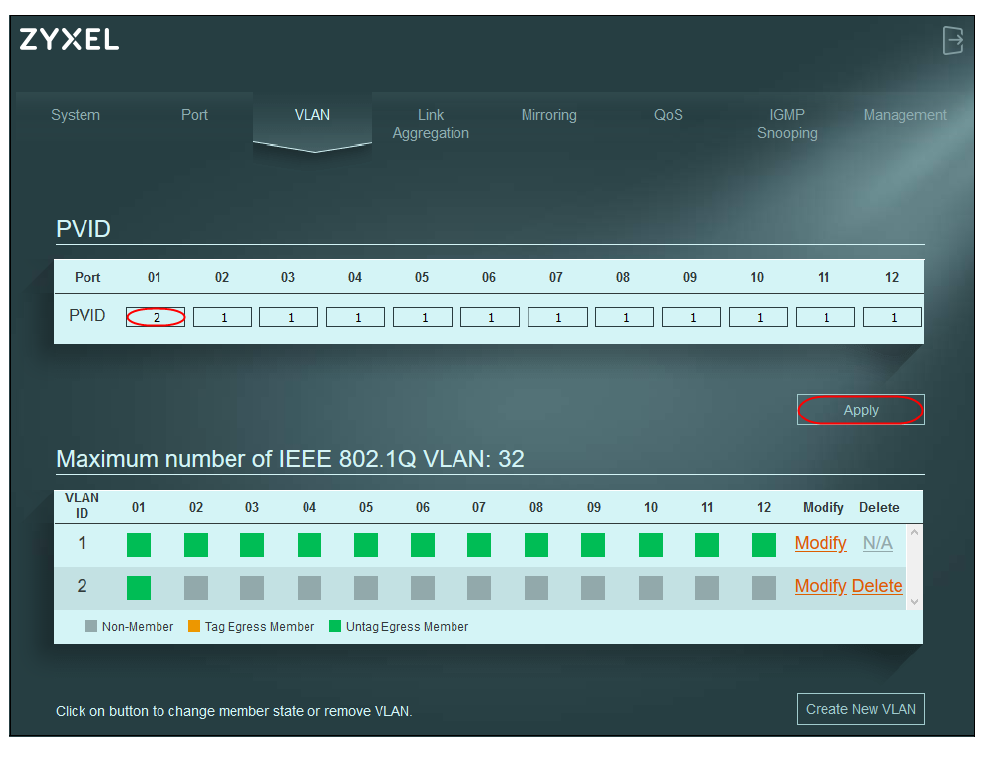

2.2 VLANien määrittäminen

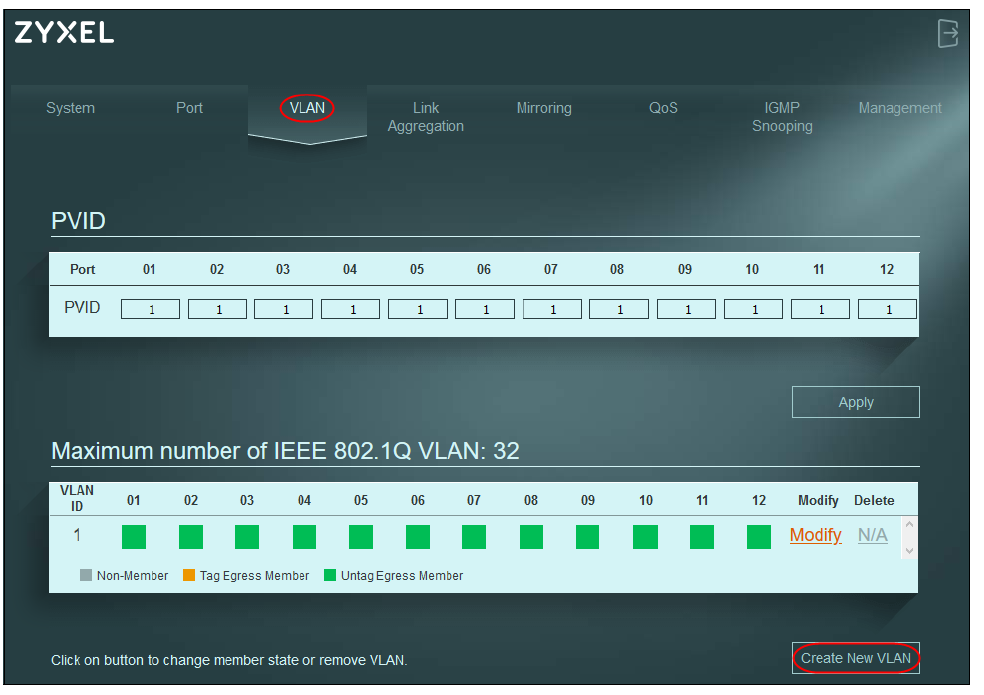

VLAN:n määrittämiseksi valitse portille sopiva PVID (yleensä hallinta-VLAN 1).
Luo sitten uusi VLAN painamalla alla olevaa "Luo uusi VLAN" -painiketta.

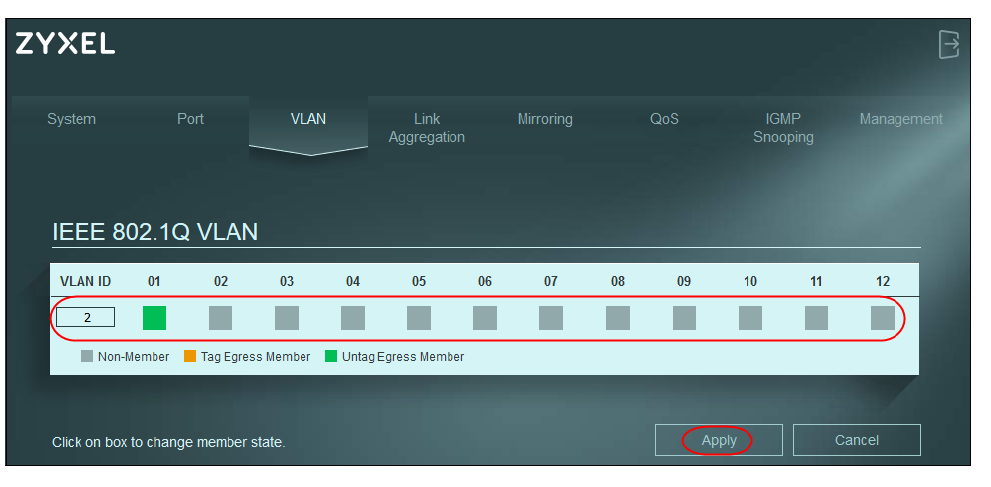

Valitse sitten VLAN-tunnus ja merkitse portit, joihin haluat uuden VLANin. Yleensä merkitset uuden VLAN:n jäsenen, koska PVID 1 on "Untag Egress Member". Muista merkitä VLAN2 oranssiksi. Paina sitten "Apply".
2.3 VLAN-konfiguroinnin tulos
Huom! Yleensä voit käyttää vain 1 merkitsemätöntä jäsenyyttä porttia kohden. Suosittelemme, että konfiguroit VLAN 2:n "Tag Egress Member" -jäseneksi (valitse oranssi jäsenyys), etkä merkitsemättömäksi tässä skenaariossa.
3) Linkkien yhdistäminen/kuormituksen tasapainottaminen
Link Aggregation (LAG) tarkoittaa kahden portin yhdistämistä/ryhmittämistä yhdeksi portiksi, jotta linkin kapasiteetti (nopeus tai luotettavuus) olisi suurempi. Lue lisää täältä.

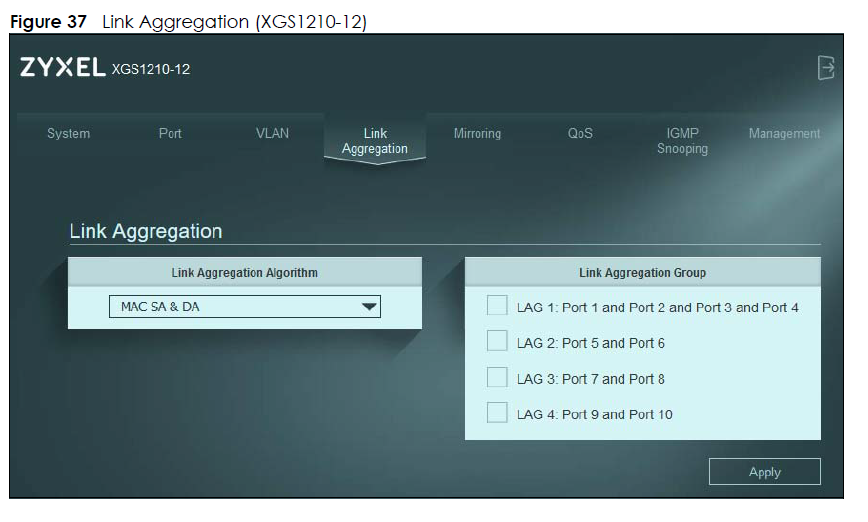

Näiden kytkimien linkkien yhdistämisen konfigurointi on erittäin helppo määrittää, mutta se ei myöskään ole muokattavissa.
Sinulla on neljä vaihtoehtoa:
- Linkkien yhdistäminen Portit 1,2,3 ja 4.
- Linkkien yhdistäminen portti 5 ja 6
- Linkkiaggregaatioportti 7 ja 8 ja/tai;
- Linkkiaggregaatioportti 9 ja 10
3.1 LAG-lyhenteet
MAC SA - Jakaa liikennettä paketin lähteen MAC-osoitteen perusteella.
MAC DA - Jakaa liikenteen paketin määränpään MAC-osoitteen perusteella.
MAC SA & DA - Jakaa liikennettä paketin lähde- ja kohde-MAC-osoitteiden yhdistelmän perusteella.
4) Laiteohjelmiston päivitys
Tässä osassa kerrotaan, miten laiteohjelmisto päivitetään uusimpaan laiteohjelmistoon.

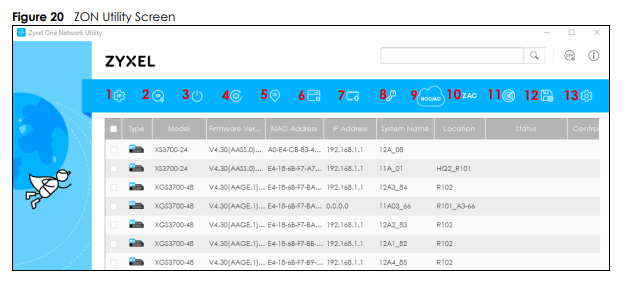

4.1 ZON-apuohjelman käyttäminen
Lataa Zyxel One Network Utility (ZON ) ja asenna se.
Valitse (merkitse) laitteesi ja napsauta sitten Firmware upgrade (laiteohjelmiston päivitys) päivittääksesi valitun laitteen laiteohjelmiston (7).
4.2 Web GUI:n käyttäminen
Lataa ensin uusin laiteohjelmisto osoitteesta https://download.zyxel.com tai siirry suoraan laitteesi lataussivulle täältä:
Lataa laiteohjelma ja tallenna se tietokoneellesi. Muista purkaa lataamasi tiedosto ennen jatkamista.

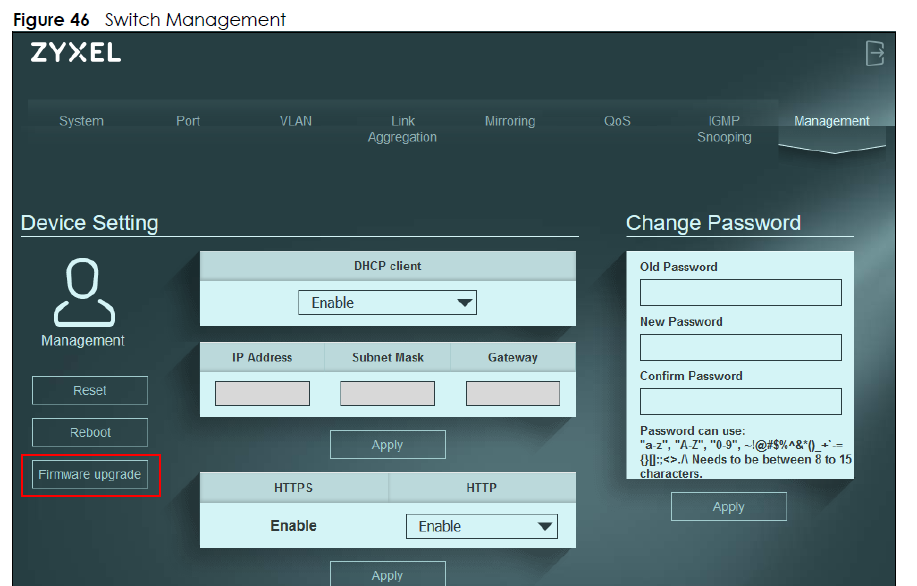

Kirjaudu seuraavaksi sisään kytkimeen (jos sinulla on ongelmia, napsauta tästä) ja siirry kohtaan Management -> Firmware Upgrade (hallinta -> laiteohjelmiston päivitys).

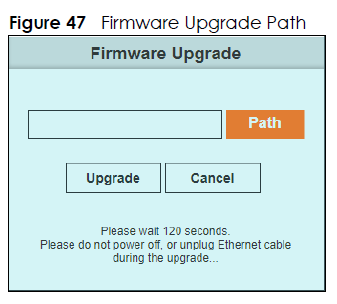

Valitse purettu laiteohjelmistotiedosto napsauttamalla "Path" -painiketta ja napsauta päivitystä, kun olet valinnut laiteohjelmiston.
5) Vianmääritys

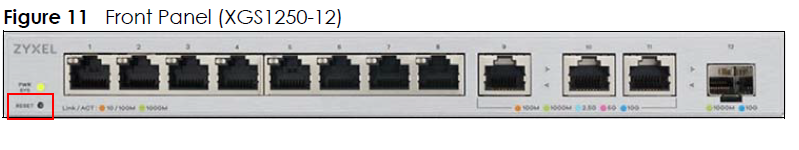

5.1 Nollaa kytkin
Jos kytkimessäsi on ongelmia, on erittäin hyvä idea palauttaa kytkin tehdasasetuksiin. Voit nollata kytkimen kytkemällä laitteeseen virran ja pitämällä sitten RESET-painiketta, joka sijaitsee laitteiston vasemmassa alareunassa, painettuna 15 sekunnin ajan ja vapauttamalla sen sitten.
5.2 Automaattinen neuvottelu - Linkki on vain 100 Mbit/s:n nopeudella
Oletusarvoisesti kytkimen pitäisi automaattisesti neuvotella 1000 mbit/s (1 gbit) portissa porttiin liitetyn laitteen kanssa, mutta joissakin tapauksissa tämä ei ehkä onnistu ja näet portissa vain 100 mbit/s.
Mahdollisia ratkaisuja on;
a) Vaihda kaapeli
Usein kytkimeen liitetyt huonot kaapelit ovat usein pääsyy siihen, että linkki on vain 100 mbit/s. Ja jos yrittäisit pakottaa kytkimen 1000 mbit/s, se todennäköisesti laittaa "linkin alas". Siksi kytkin ei voi asettaa nopeutta staattisesti 1 gbit/s:iin pakottaakseen portin neuvottelemaan, koska linkki menee vain alas.
b) Kokeile toista porttia
Seuraava ratkaisu on vaihtaa porttia, jotta nähdään, käyttäytyvätkö kaikki portit samalla tavalla.
c) Kokeile toista laitetta, jossa on sama portti ja sama kaapeli.
Näin saadaan selville, onko kytkimeen liitetyn laitteen verkkokortissa jotain vikaa.
5.3 Broadcast Storm & Loop -ongelmat
Jos epäilet, että verkossa ja kytkimessä on Broadcast/Multicast-myrskyjä, voit ottaa käyttöön "Broadcast Storm Control" -asetuksen ja asettaa sen arvoksi 100 pps (paketteja sekunnissa) sekä poistaa "Loop Prevention" -asetuksen käytöstä ja katsoa, muuttuuko mikään.
5.4 Ylikuumenemissuojaus (Vain XGS1250)

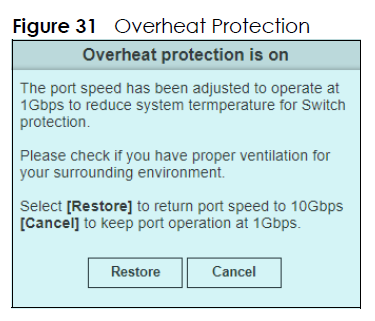

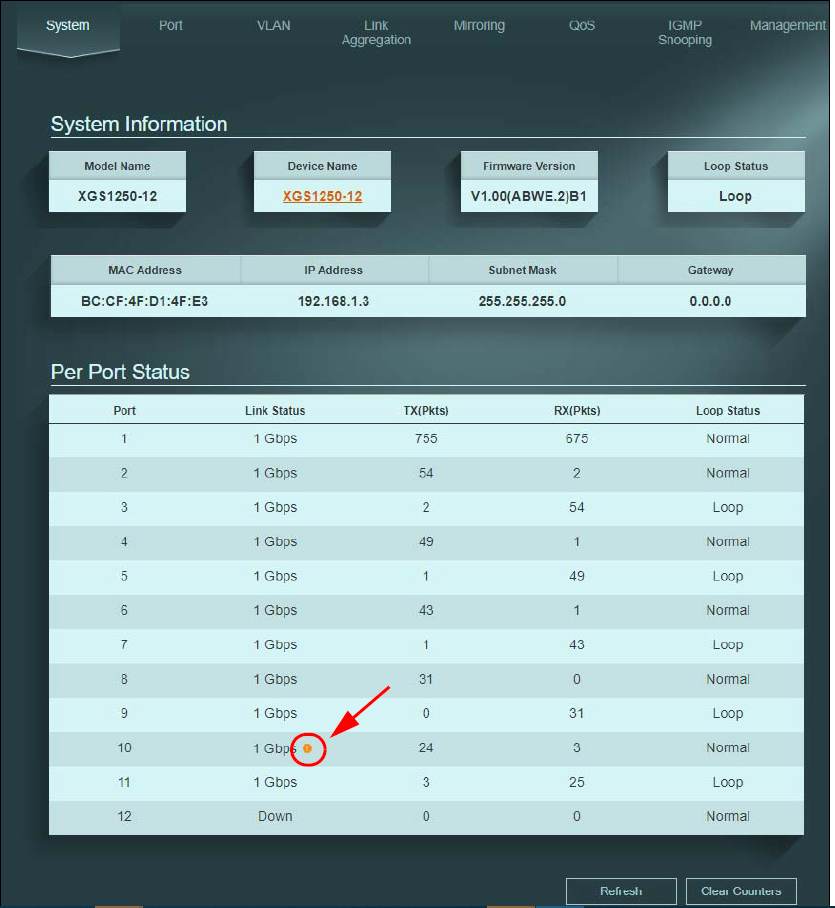

Jos 10 gigabitin portit ylikuumenevat liian kauan, ne laskevat automaattisesti porttinopeuden 1 gbittiin suojauksen vuoksi. Näet järjestelmänäytössä sen linkkitilan vieressä pienen keltaisen huutomerkkikuvakkeen. Varmista, että ympäristö ei ylitä 40 celsiusastetta.
Napsauta huutomerkkiä palataksesi takaisin 10 gbitin nopeuteen 10 gbitin portissa.
