Zyxel Firewall [VPN] - IPSec Site-To-Site VPN:n määrittäminen Zyxel Firewallissa [Stand-alone-tilassa]

Luotu 28. helmik. 2018, 10.23 - Päivitetty 02. syysk. 2024, 07.25

Serhii Boiarynov

Tärkeä huomautus:
Hyvät asiakkaat, huomioikaa, että käytämme konekäännöstä tarjotaksemme artikkeleita paikallisella kielelläsi. Kaikkea tekstiä ei välttämättä voida kääntää tarkasti. Jos käännetyssä versiossa on kysymyksiä tai ristiriitaisuuksia tietojen oikeellisuudesta, tutustu alkuperäiseen artikkeliin täällä: Alkuperäinen versio.

Tässä oppaassa käydään läpi Site-to-Site (S2S) VPN:n perustaminen kahden palomuurin välille käyttäen IKEv2 IPSeciä. Käsitellään sekä manuaalista konfigurointia että sisäänrakennetun ohjatun toiminnon käyttöä sekä VPN:n määrittämistä käsittelemään useita aliverkkoja samassa tunnelissa.

Jos etsit muita VPN-skenaarioita, vinkkejä ja niksejä, tutustu seuraaviin artikkeleihin:

Yleistä:

Nebula:

Site-to-Site VPN:n rakentaminen Nebula:ssa kahden Nebula-portin (NSG) välille.

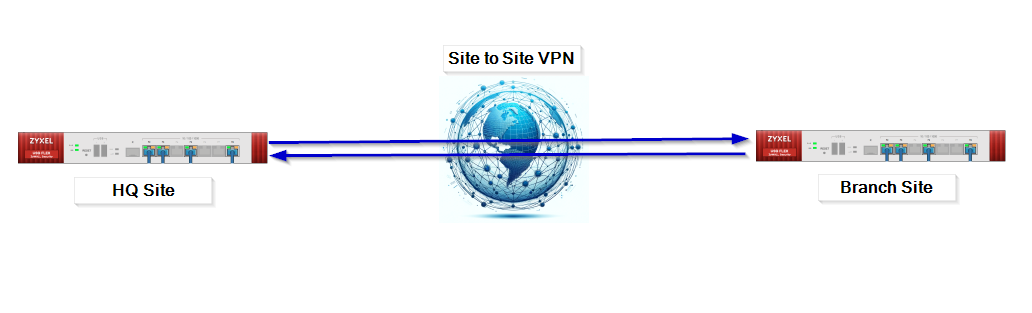

Toimisto haluaa muodostaa turvallisen yhteyden pääkonttoriinsa Internetin kautta. Molemmissa toimistoissa on USG / ZyWall / ATP / USG FLEX, jolla pääsee Internetiin.

Huomautus: Ennen kuin aloitat VPN:n määrittämisen, varmista, että molemmilla toimipisteillä ei ole samoja aliverkkoja. VPN:n konfigurointi sellaisten toimipisteiden välillä, joiden molemmilla puolilla on sama aliverkko, on teknisesti mahdollista, mutta se ei ole helppoa ja voi johtaa komplikaatioihin päällekkäisten IP-osoitteiden vuoksi. Kun molemmilla sivustoilla on sama aliverkko, tämä voi johtaa reititysristiriitoihin, koska VPN ei tiedä, kummalle puolelle lähettää liikennettä, kun se näkee IP-osoitteen, joka on olemassa molemmissa sijainneissa.

Ohjattu menetelmä VPN:n määrittäminen

Suoraviivaisin ja kätevin tapa muodostaa Site-to-Site-yhteys on käyttää sisäänrakennettua ohjattua toimintoa. Tämän artikkelin ensimmäisessä esimerkissä opastamme sinut prosessin läpi. Jos sinulla on ollut ongelmia VPN:n manuaalisessa määrityksessä, voit myös käyttää ohjatun toiminnon avulla VPN:n perustamiseen ja vertailla asetuksia vianmääritystä varten.

HQ-sivuston asetukset (Wizzard)

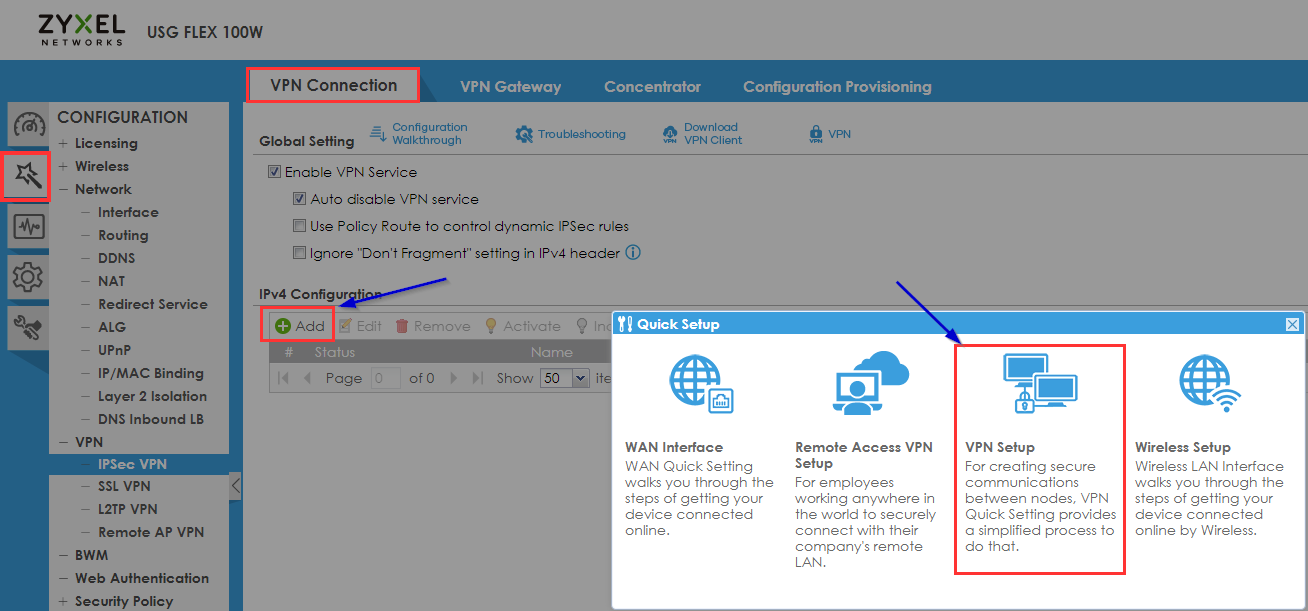

Kirjaudu sisään HQ-sivuston palomuurin Web GUI -käyttöliittymään ja siirry vasemmanpuoleisen valikon Quick Setup Wizard -osioon.
Napsauta "VPN-asetukset"

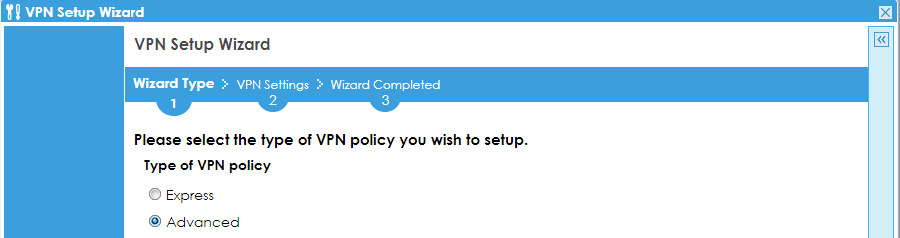

Voit valita Express (VPN oletusarvoilla) tai Advanced (Manuaalinen salausasetusten määritys jne...). Tämän artikkelin esimerkkinä olemme valinneet "Advanced" -vaihtoehdon.

Suosittelemme vahvasti IKEv2:n käyttämistä IKEv1:n sijasta turvallisuuden parantamiseksi, yhteyden muodostamisen nopeuttamiseksi, vakauden parantamiseksi, liikkuvuuden tukemiseksi ja verkon muutosten käsittelyn tehostamiseksi.

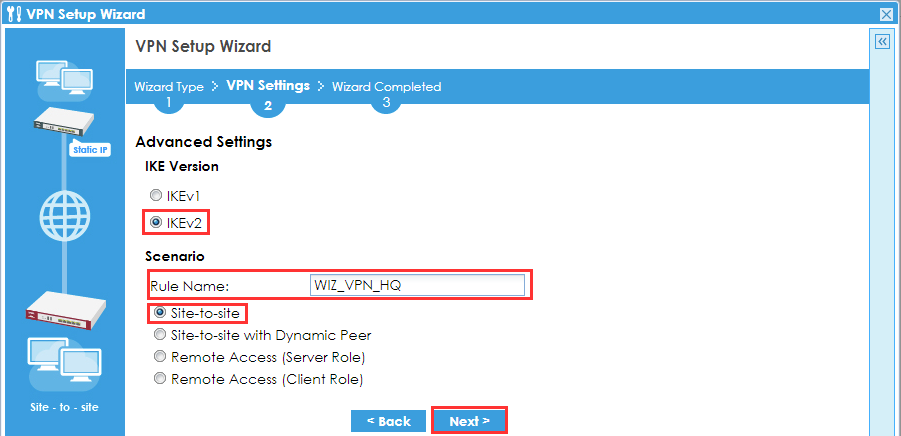

Anna ymmärrettävä nimi ja valitse Site-to-Site VPN.
Napsauta "Seuraava".

Vaiheen 1 asetukset

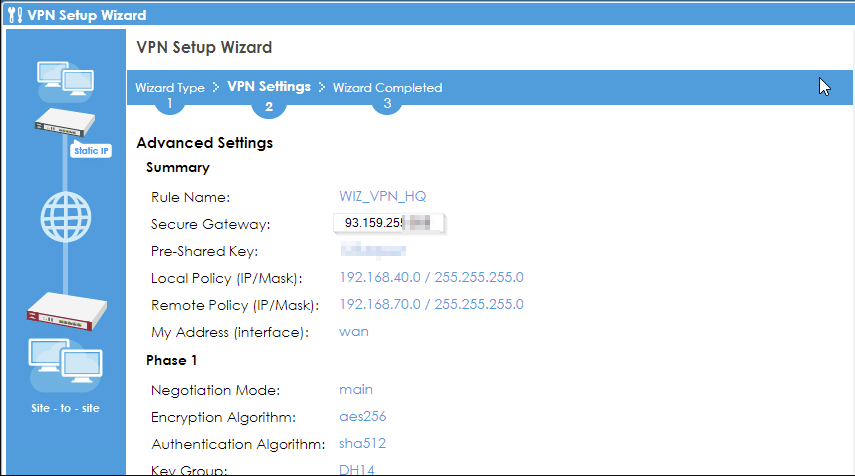

Seuraavassa Anna "Secure Gateway" Tämä on toisen palomuurisi Wan-osoite; tässä tapauksessa se on Branch-sivuston IP-osoite. (Kun aloitat toisen palomuurin määrittämisen, sinun on täytettävä tämän palomuurin WAN-IP-osoite. )
Aseta vaiheen 1 ehdotukset haluamallasi tavalla. Valitse turvallisuussyistä vahva salasana ja ehdotuksia, joissa on hyvä salaus/todennus, kuten AES256 salaukseen, SHA512 todentamiseen ja DH14 avainryhmäksi.

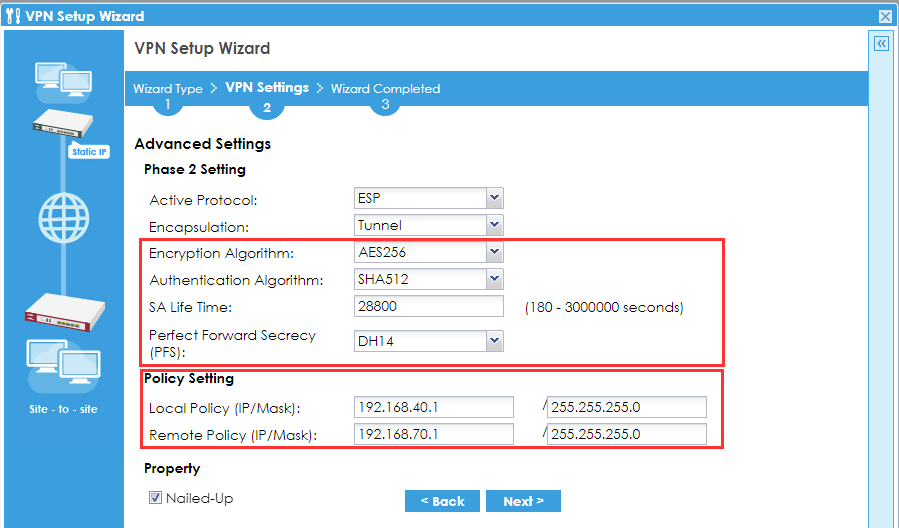

Vaiheen 2 asetukset

Varmista, että vaiheen 2 asetukset ovat samat kuin vaiheen 1 asetukset. (eli AES256, SHA512).
Paikallinen käytäntö ja etäkäytäntö - Paikalliset ja etäkäytännöt määrittävät, mikä liikenne salataan toimipaikan ja toimipaikan välisessä VPN:ssä, mikä takaa turvallisen, tehokkaan ja oikein reititetyn viestinnän verkkojen välillä.

Huomautus: Tarkista ensin, ettei etäaliverkon IP-osoite ole jo olemassa paikallisessa aliverkossa, jotta vältät kaksinkertaisen IP-osoitteen määrityksen. Kun etäaliverkko on samanlainen kuin yksi paikallinen aliverkko, voit tavoittaa vain paikallisen verkon.

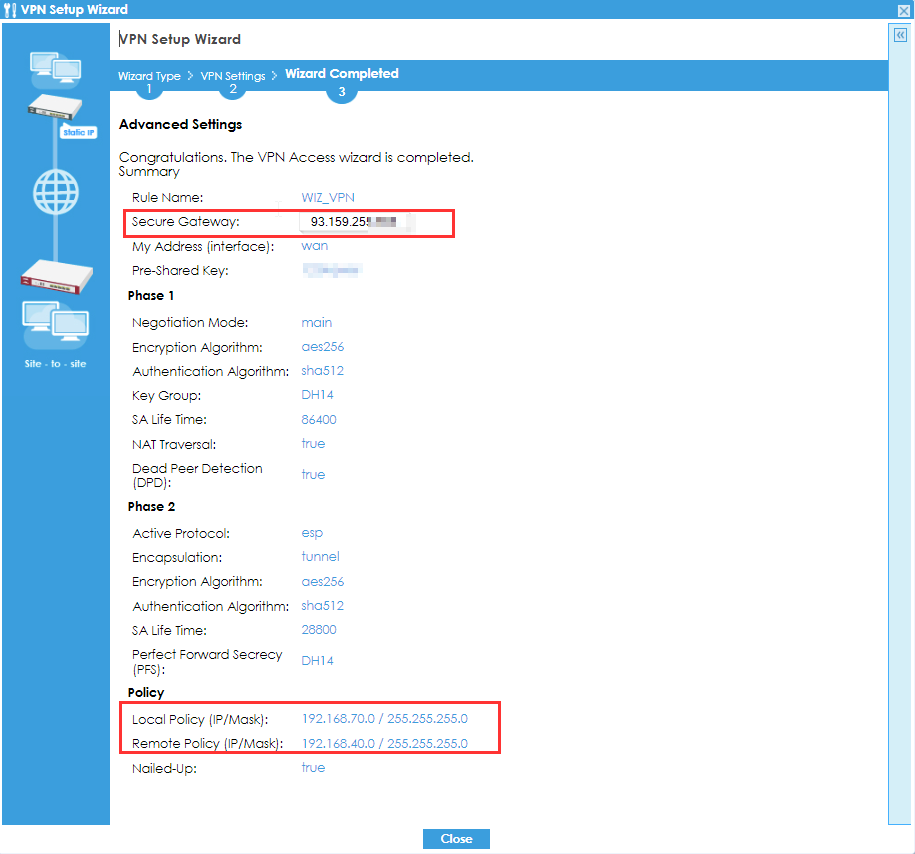

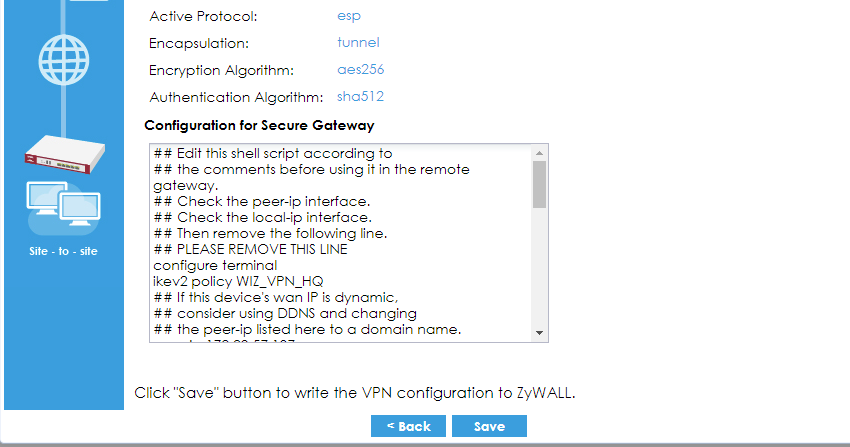

Kun kaikki tiedot on syötetty oikein, napsauta "Seuraava", tarkista kaikki asetukset uudelleen, napsauta"Tallenna" ja jatka toisen palomuurin määrittämistä.

Haara-sivuston asetukset (Wizzard)

Toisen toimipisteen palomuuria varten on noudatettava täsmälleen samaa menettelyä. Suurin ero on vain joissakin asetuksissa.

Gateway IP on määritettävä pääkonttorin laitteen WAN IP:ksi.
Paikallinen käytäntö ja etäkäytäntö ovat myös erilaiset. Alla oleva esimerkki:
HQ-sivusto
Paikallinen käytäntö: 192.168.40.1
Etäkäytäntö: 192.168.70.1
Haara-alueen sivusto:
Paikallinen käytäntö: 192.168.70.1
Etäkäytäntö: 192.168.40.1

Jos kaikki on määritetty oikein eikä yhteyden, muiden asetusten tai rakentamisen kanssa ole ongelmia, VPN-yhteys muodostetaan automaattisesti heti asetusten tallentamisen jälkeen.

Manuaalinen menetelmä VPN:n perustaminen

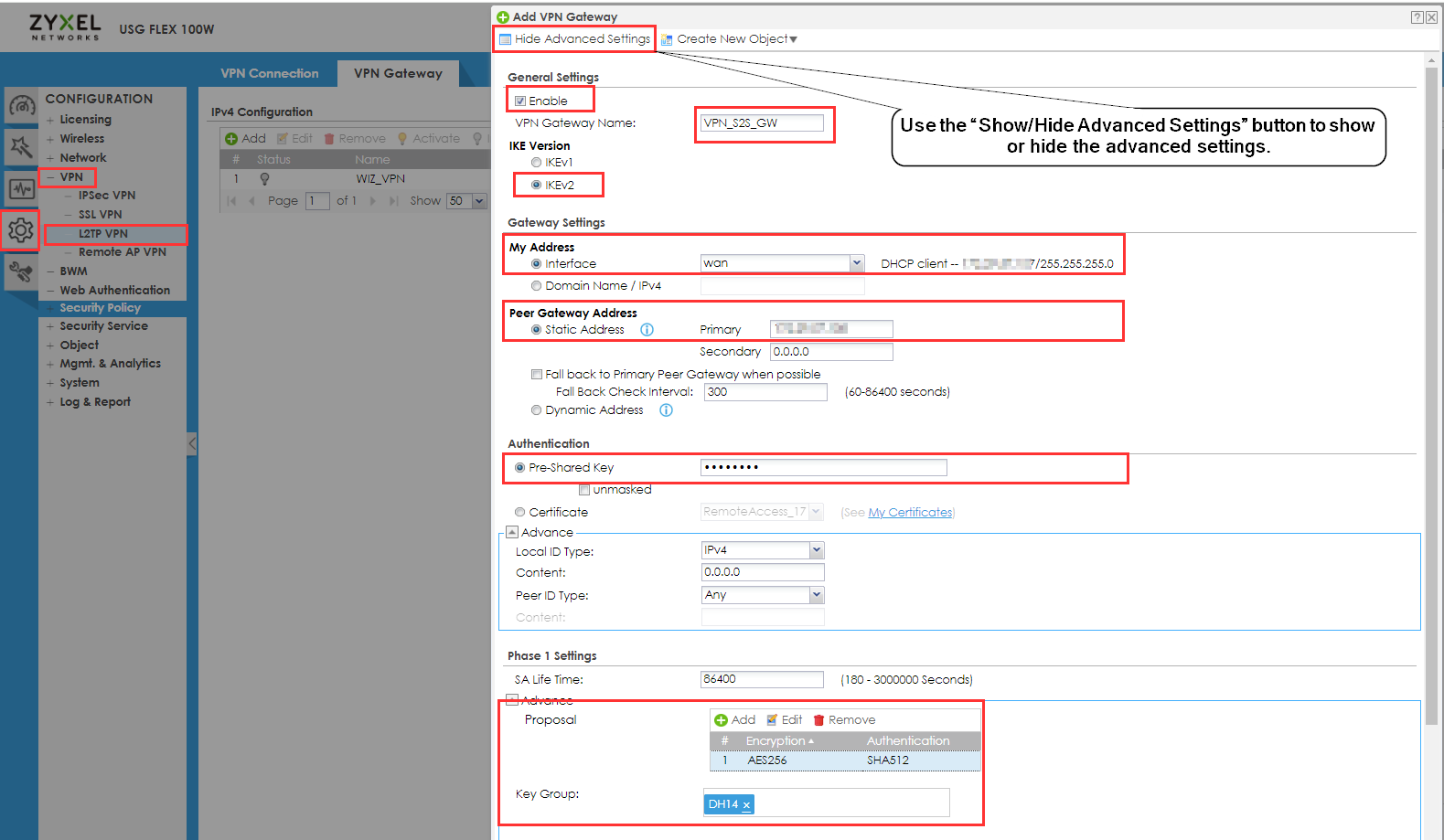

VPN-yhdyskäytävä - HQ-sivuston asetukset manuaalisesti

Kirjaudu sisään HQ-sivuston palomuurin Web GUI -käyttöliittymään.

dyn_repppppppp_0

Merkitse Enable (Ota käyttöön ) -valintaruutu
Anna selkeä nimi
Valitse IKE-versio

Suosittelemme vahvasti IKEv2:n käyttämistä IKEv1:n sijasta turvallisuuden parantamiseksi, yhteyden muodostamisen nopeuttamiseksi, vakauden parantamiseksi, liikkuvuuden tukemiseksi ja verkon muutosten käsittelyn tehostamiseksi.

Oma osoite (käyttöliittymä) - määrittää wan-IP-osoitteen.
Peer Gateway Address - Tämä on toisen palomuurisi WAN-osoite; tässä tapauksessa se on Branch-sivuston IP-osoite. (Kun aloitat toisen palomuurin määrittämisen, sinun on täytettävä tämän palomuurin WAN-IP-osoite.
Pre-Shared Key - Luo vahva salasana (käytät tätä avainta myös etälaitteessa).
Vaiheen 1 asetukset - Aseta vaiheen 1 ehdotukset haluamallasi tavalla. Valitse turvallisuussyistä vahva salasana ja ehdotuksia, joissa on hyvä salaus/todennus, kuten AES256 salaukseen, SHA512 todentamiseen ja DH14 avainryhmäksi. .

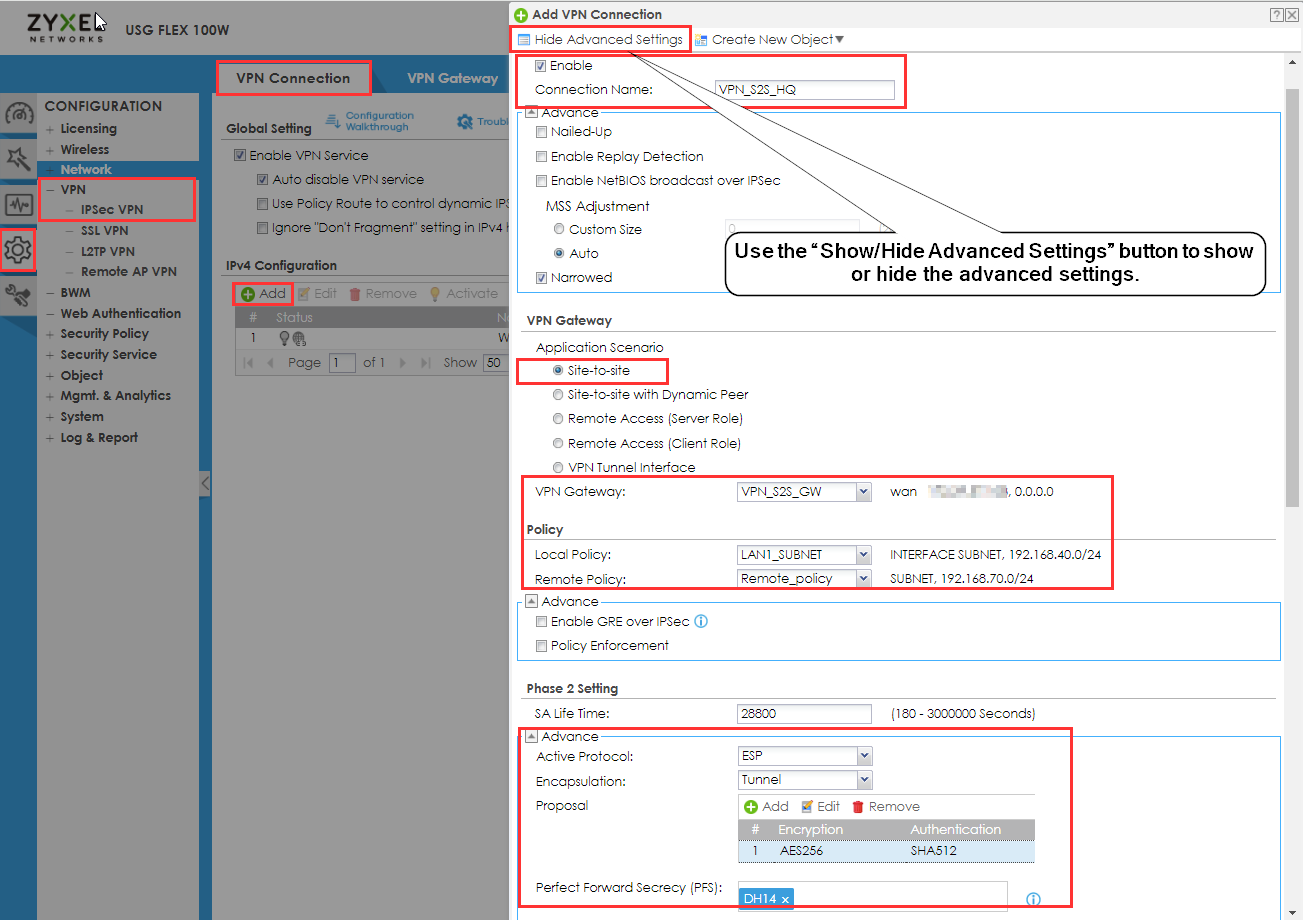

VPN-tunneli - HQ-sivuston asetukset -käsikirja

dyn_repppppppp_1

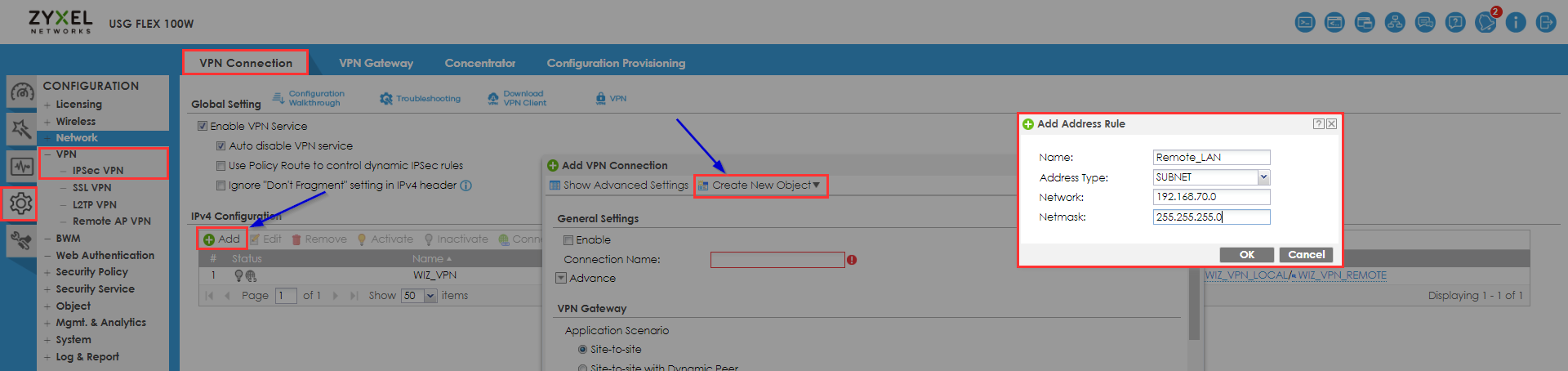

Ensimmäiseksi sinun on luotava "Etäkäytäntöä" koskeva objekti napsauttamalla "Luo uusi objekti" ja valitsemalla "IPV4-osoite".

Nimi - anna selkeä nimi
Osoitetyyppi - "SUBNET"
Verkko - etäpaikan lähiverkko-osoite
Netmask - etäsijainnin aliverkon peite.
Napsauta sitten "OK".

Nyt voimme jatkaa muiden kenttien täyttämistä.

Merkitse Enable (Ota käyttöön ) -valintaruutu
Anna selkeä nimi
Valitse Site-To-Site VPN
VPN-yhdyskäytävä - Valitse edellisessä vaiheessa luotu VPN-yhdyskäytävä.
Local Policy ja Remote Policy ovat erilaisia.
Phase 2 Settings - Aseta Phase 2 -ehdotukset haluamallasi tavalla. Valitse turvallisuussyistä vahva salasana ja ehdotuksia, joissa on hyvä salaus/todennus, kuten AES256 salaukseen, SHA512 todentamiseen ja DH14 avainryhmäksi. .
Napsauta "Ok"

Nyt voimme aloittaa Branch-sivuston konfiguroinnin. Noudata tässä samoja vaiheita kuin pääkonttorin sivustoa varten, mutta muutamalla tietomuutoksella.

VPN-yhdyskäytävä - sivutoimipaikan asetukset -käsikirja

dyn_repppppppp_2

Toista HQ:n vaiheet VPN-yhdyskäytävän konfiguroimiseksi.

Kun konfiguroit VPN-yhdyskäytävää pääkonttorin sivuston palomuurissa, määrittelit sivutoimipaikan WAN-IP:n "Peer Gateway Address Static Address" -kenttään. Nyt kun määrität sivutoimipisteen sijainnin, sinun on määritettävä pääkonttorin sijainnin WAN-IP-osoite "Peer Gateway Address Static Address" -kenttään.
Pre-Shared Key (esijakava avain ) - sen on oltava sama molemmissa sivustoissa.

VPN-tunneli - sivutoimipaikan asetukset -käsikirja

dyn_repppppppp_3

Toista pääkonttorin vaiheet VPN-tunnelin määrittämiseksi.

Muutamaa eroa lukuun ottamatta määrittelit HQ-sivuston määrityksessä Branch-sivuston verkon Remote Policy -käytännössä. Nyt kun määrität Branch-sivuston, sinun on määritettävä HQ-sivuston verkko Remote Policy -kenttään.

Rastita "Nailed-Up" -vaihtoehto, jotta VPN-tunneli muodostetaan ja yhteys muodostetaan automaattisesti.

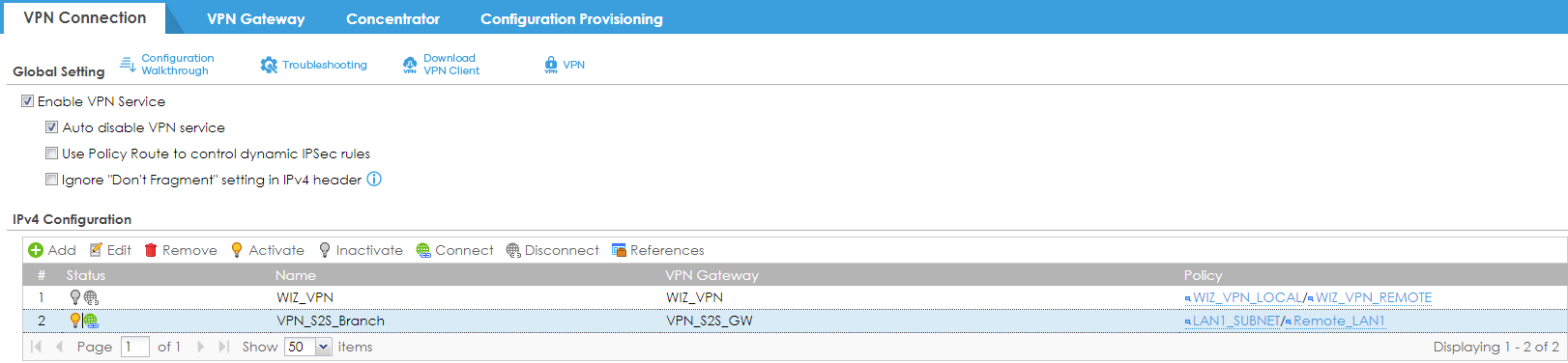

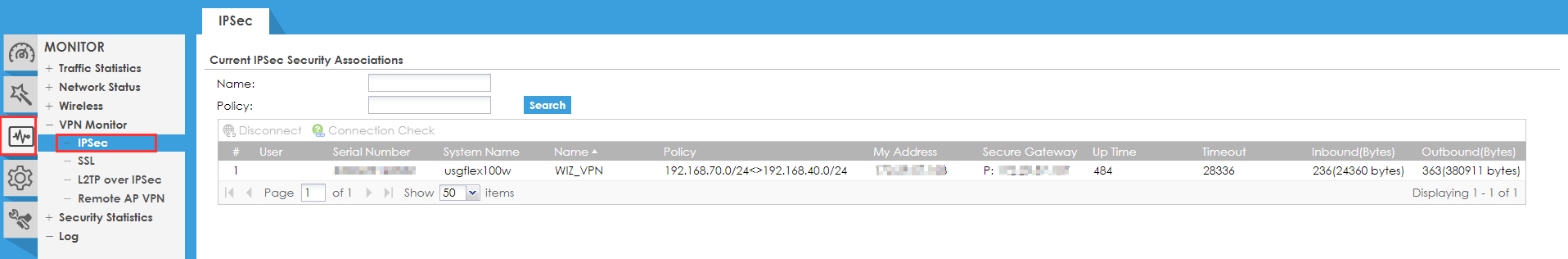

Testaa tulos

Yhdistä VPN-tunneli manuaalisesti ensimmäisellä kerralla. Sen jälkeen sen pitäisi skannata yhteys uudelleen ja muodostaa yhteys uudelleen automaattisesti.

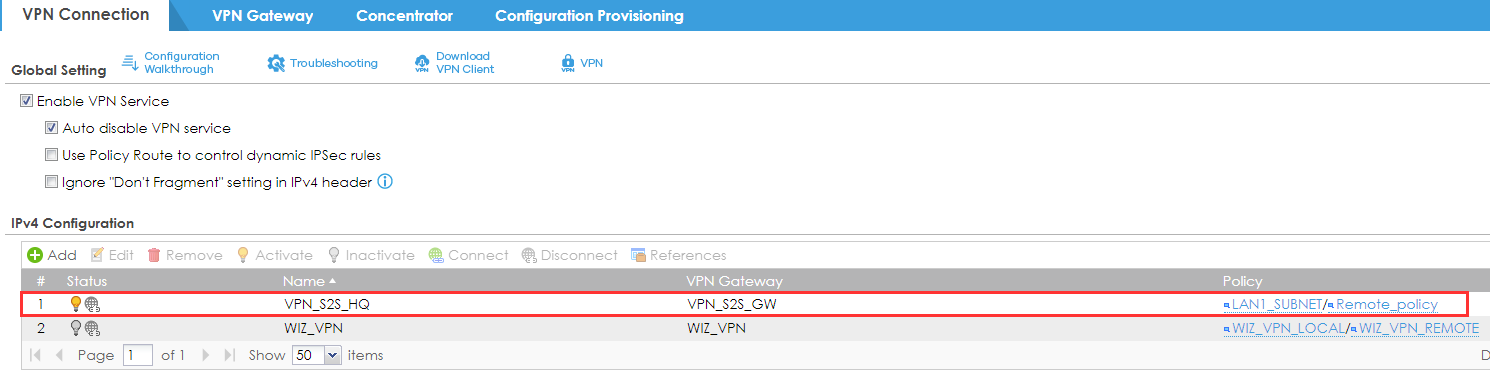

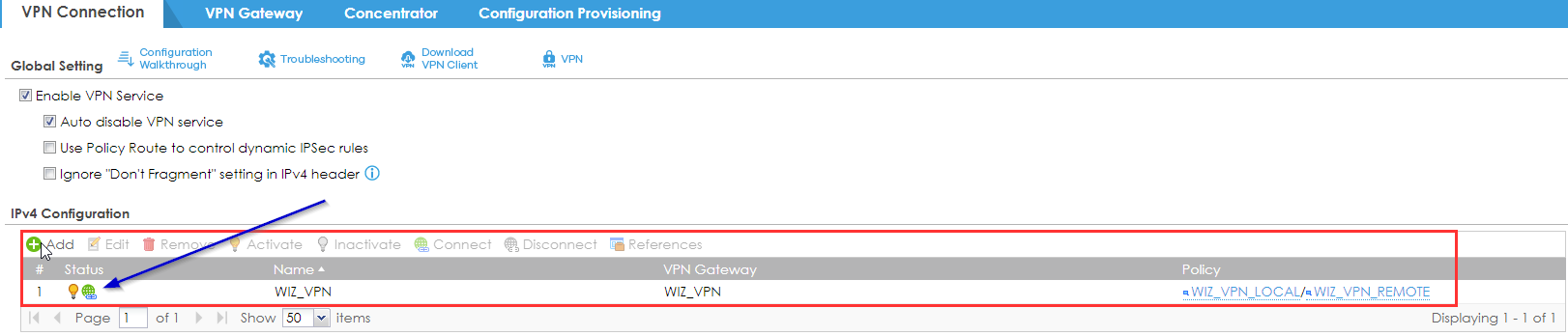

Näet, että VPN-tunneli on yhdistetty, kun maan symboli on vihreä.

Huomautus: Tarkista palomuurisääntöjäsi varmistaaksesi, että oletusarvoiset IPSec-to-Device- ja IPSec-to-Any-säännöt ovat olemassa.
Muuten tunneleiden välinen liikenne saattaa estyä.

Rajoitus - Käytä useita aliverkkoja

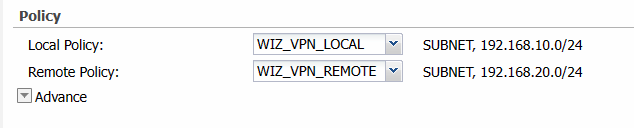

Zyxelin palomuureissa on rajoitus, jonka mukaan VPN-tunneliin ei voi valita useita aliverkkoja. Paikalliseen käytäntöön (aliverkko) ja etäkäytäntöön (aliverkko) voidaan määrittää vain yksi aliverkko kummallekin.

dyn_repppppppp_4

Voit kiertää tämän ongelman määrittämällä käytäntöreitin, jolla voit reitittää tunneliin manuaalisesti muita aliverkkoja.

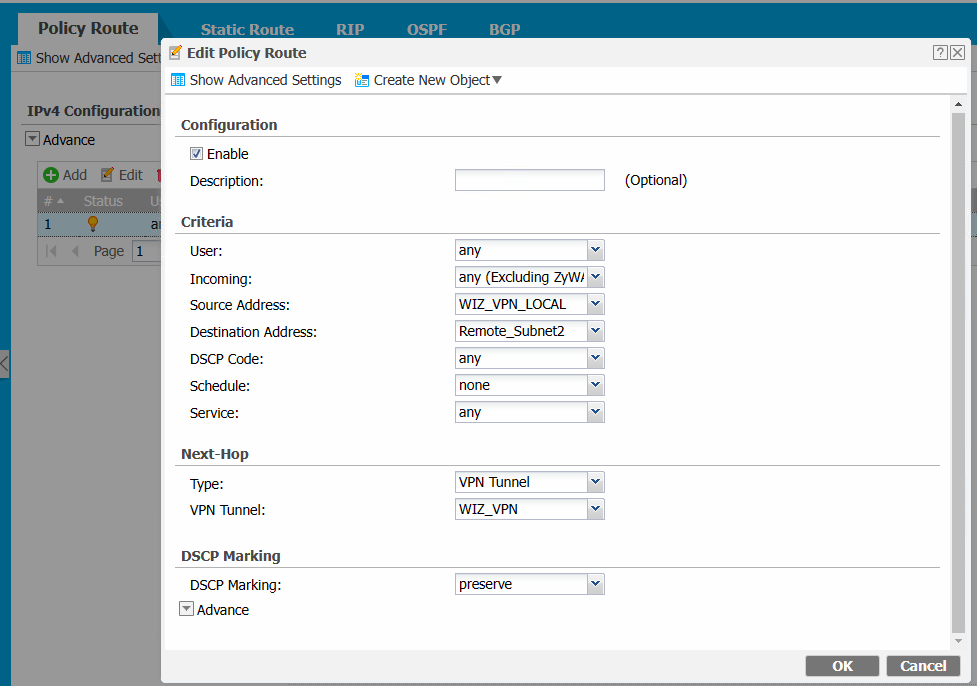

Luo tämä käytäntöreitti:

Huom! Saattaa olla tarpeen reitittää vastauspaketit takaisin tunnelin kautta etäkohteessa.

Vianmääritys

Yleiset ongelmat ja ratkaisut:

Virheellinen esijaettu avain: Tarkista jaettu avain kahdesti molemmissa laitteissa.
Väärä aliverkon määritys: Varmista, että VPN-asetuksissa on määritetty oikeat paikalliset ja etäaliverkot.
Vaiheen 1 ja vaiheen 2 asetukset:

Avainasetukset, jotka on tarkistettava, jotta voidaan varmistaa, että ne ovat samat molemmissa sivustoissa.

Todennusmenetelmä: Tyypillisesti käytetään ennalta jaettua avainta.
Salausalgoritmi: Yleisiä vaihtoehtoja ovat AES (128/256 bittiä), 3DES.
Hash-algoritmi: Tyypillisesti SHA-256 tai SHA-512 tai SHA-1.
DH-ryhmä (Diffie-Hellman-ryhmä): Varmistaa turvallisen avaintenvaihdon (esim. ryhmä 2, ryhmä 14).
Elinikä:

Tarkemmat ohjeet vianmääritykseen löydät linkistä:

Zyxel Firewall [VPN] - Site-to-Site VPN:n vianmääritys [Stand-alone-tila].
