Cet article explique comment configurer votre commutateur (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) et configurer une nouvelle adresse IP, DHCP, configuration VLAN, agrégation de liens, mise à jour du micrologiciel via ZON & Web GUI ainsi que comment accéder à l'appareil. Cet article montre également la protection contre la surchauffe (point d'exclamation jaune), comment réinitialiser votre commutateur en cas de problème.

NOTE ! Veuillez mettre à jour le micrologiciel vers la dernière version en raison de problèmes de micrologiciel antérieurs sur ces modèles. Naviguez vers la mise à jour du micrologiciel dans cet article pour voir comment procéder.

Table des matières

1) Configuration de base

1.1 Se connecter à l'appareil

1.2 Modifier l'adresse IP

2) Configuration du VLAN

2.1 Résultat de la configuration du VLAN

3) Agrégation de liens / équilibrage de charge

4) Mise à jour du micrologiciel

4.1 Utilisation de l'utilitaire ZON

4.2 Utilisation de l'interface graphique Web

5) Dépannage

5.1 Réinitialisation du commutateur

5.2 Auto-négociation - La liaison n'est que de 100 Mbit/s

5.3 Problèmes de broadcast storm et de boucle

5.4 Protection contre la surchauffe (seulement XGS1250)

1) Configuration de base

1.1 Connexion à l'appareil

Notez que la série XGS1200 est configurée avec une IP statique. Configurez donc votre PC avec une IP statique sur la plage 192.168.1.0/24 (par exemple 192.168.1.100), puis allez sur http://192.168.1.3 et entrez le mot de passe 1234.

Si vous rencontrez des problèmes, veuillez consulter cet article pour savoir comment accéder à l'interface graphique Web de votre appareil :

1) Accéder à votre routeur via l'interface graphique Web

2) Attribuer une IP statique à un PC Windows

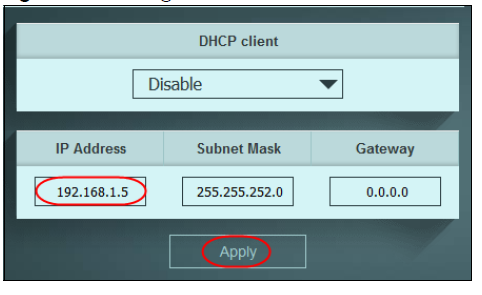

1.2 Modifier l'adresse IP

Lorsque vous vous connectez pour la première fois au commutateur, vous serez invité à changer l'adresse IP du commutateur.

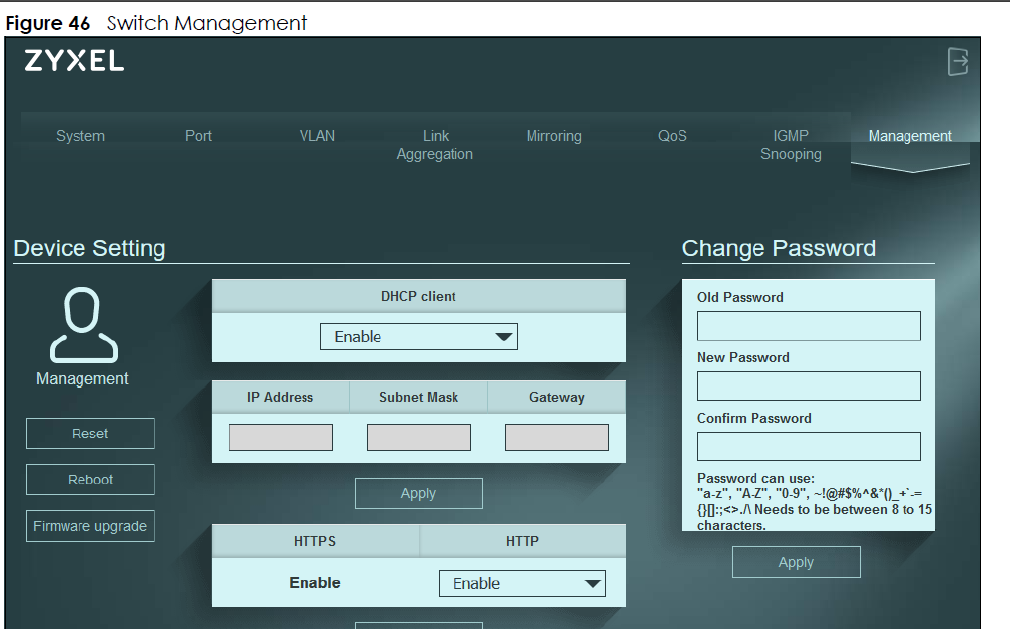

Activez le DHCP sur le commutateur ou laissez-le désactivé et changez l'IP statique de l'appareil.

Vous pouvez également naviguer vers "Management" sur l'interface graphique de votre commutateur pour changer l'adresse IP.

2) Configuration du VLAN

Si vous n'êtes pas sûr de ce qu'il faut configurer dans la section VLAN, veuillez lire plus d'informations sur les VLAN ici.

2.1 Comment fonctionne un VLAN

Pour avoir une compréhension de base des VLANs et faire fonctionner une configuration VLAN de base, vous devez vous rappeler quelques points :

1. Vous ne pouvez avoir qu'une seule adhésion non étiquetée par port.

2. Membre non marqué = PVID

2. Tout le reste doit être balisé

3. Presque tous les ordinateurs ne peuvent pas gérer le trafic balisé, il faut donc un VLAN non balisé sur le port où l'on connecte un PC.

4. Dans certains cas rares, ces règles ne s'appliquent pas.

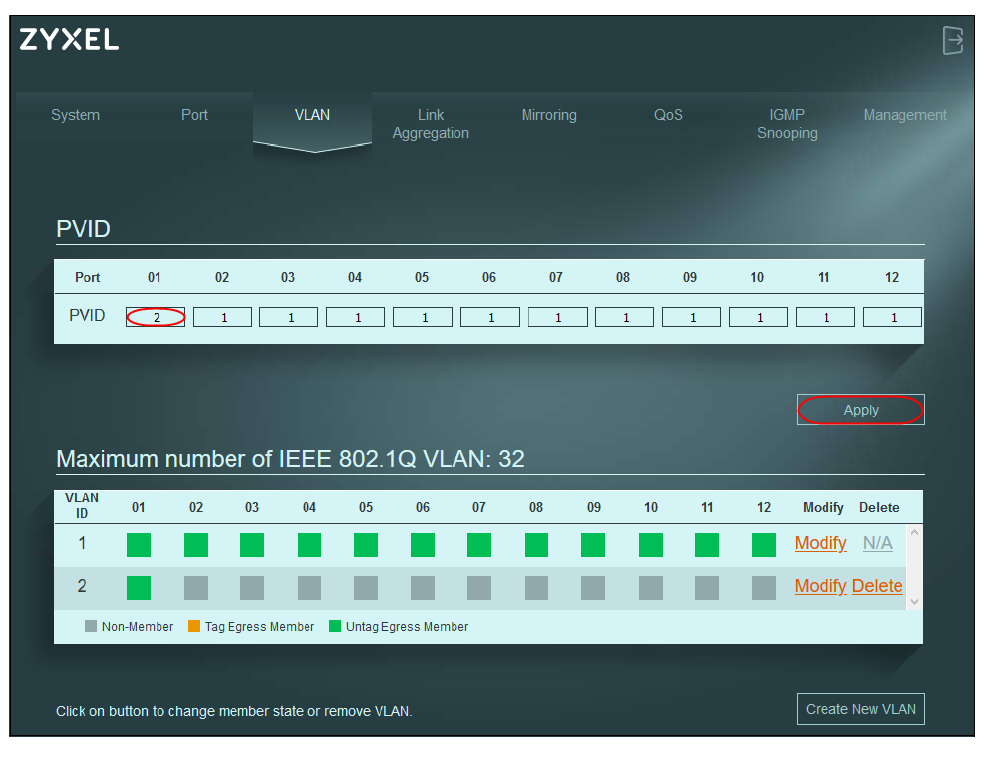

2.2 Configuration des VLAN

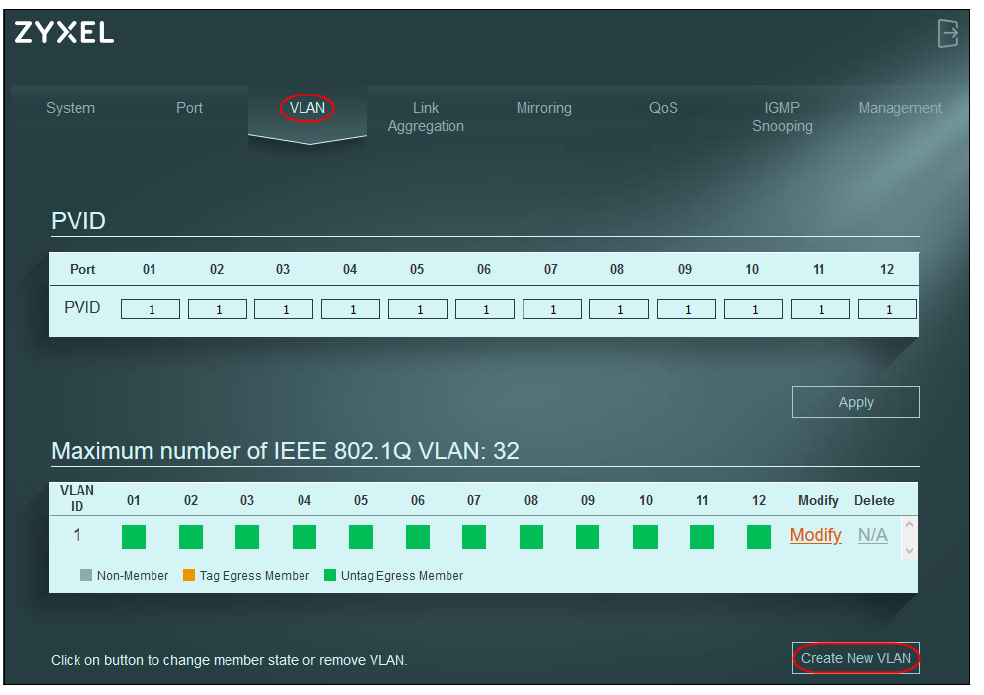

Pour configurer le VLAN, choisissez le PVID approprié pour ce port (généralement le VLAN de gestion 1).

Pour créer un nouveau VLAN, cliquez sur le bouton "Create new VLAN" (Créer un nouveau VLAN) ci-dessous.

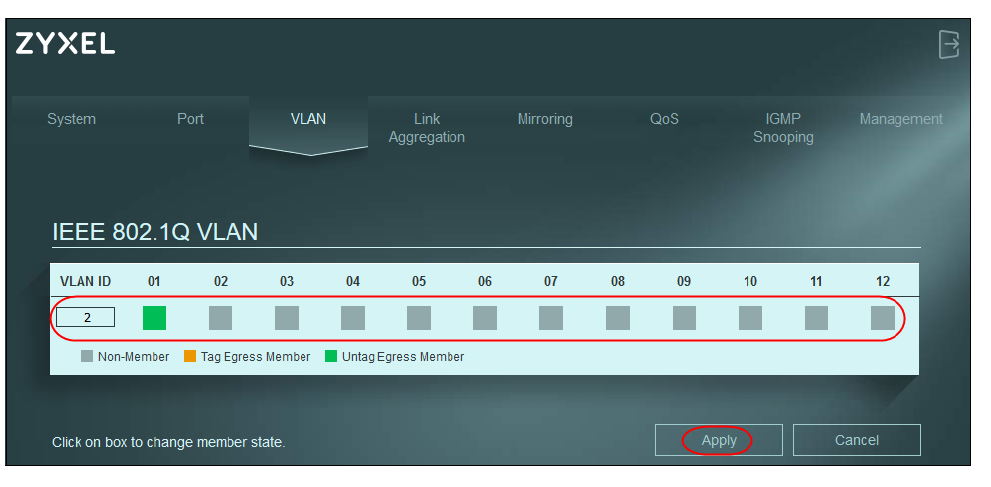

Sélectionnez ensuite l'ID du VLAN et marquez les ports sur lesquels vous souhaitez créer le nouveau VLAN. En général, vous marquerez le nouveau membre du VLAN car le PVID 1 est le "Untag Egress Member". Veillez à marquer le VLAN2 en orange. Cliquez ensuite sur "Apply".

2.3 Résultat de la configuration du VLAN

Remarque ! En règle générale, vous ne pouvez utiliser qu'un seul membre non marqué par port. Nous vous recommandons de configurer le VLAN 2 comme "Tag Egress Member" (sélectionner l'appartenance orange) et non comme untagged dans ce scénario.

3) Agrégation de liens / équilibrage de charge

L'agrégation de liens (LAG) consiste à prendre deux ports et à les combiner/grouper en un seul afin d'obtenir une plus grande capacité (vitesse ou fiabilité) sur le lien. Pour en savoir plus, cliquez ici.

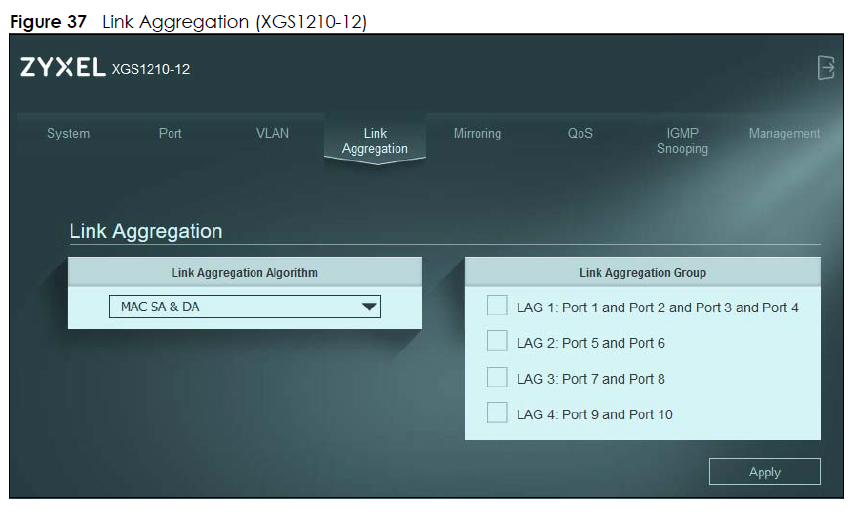

La configuration de l'agrégation de liens sur ces commutateurs est très facile à configurer, mais elle n'est pas personnalisable.

Vous disposez de quatre options :

- Agrégation de liens Port 1,2,3 et 4

- Agrégation de liens ports 5 et 6

- Agrégation de liens ports 7 et 8 et/ou ;

- Agrégation de liens ports 9 et 10

3.1 Abréviations LAG

MAC SA - Distribution du trafic en fonction de l'adresse MAC source du paquet.

MAC DA - Distribue le trafic en fonction de l'adresse MAC de destination du paquet.

MAC SA & DA - Distribue le trafic sur la base d'une combinaison des adresses MAC source et destination d'un paquet.

4) Mise à jour du micrologiciel

Cette section vous montrera comment mettre à jour le micrologiciel de votre appareil avec le logiciel le plus récent.

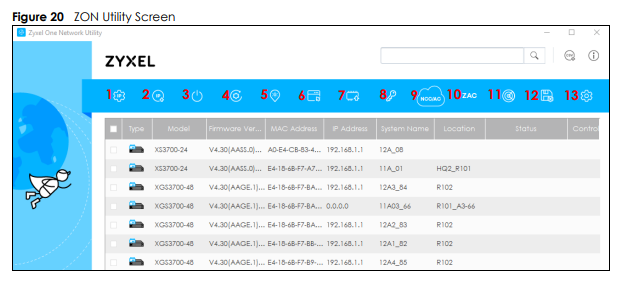

4.1 Utilisation de l'utilitaire ZON

Téléchargez Zyxel One Network Utility (ZON ) et installez-le.

Sélectionnez (marquez) votre appareil, puis cliquez sur Firmware upgrade pour mettre à jour le micrologiciel de l'appareil sélectionné (7).

4.2 Utilisation de l'interface graphique Web

Téléchargez d'abord le dernier firmware sur https://download.zyxel.com, ou allez directement à la page de téléchargement pour votre appareil ici :

GS1200-8HPv2 - Page de téléchargement

XGS1250 - Page de téléchargement

XGS1210 - Page de téléchargement

Téléchargez le firmware et sauvegardez-le sur votre PC. Assurez-vous de décompresser le fichier que vous avez téléchargé avant de continuer.

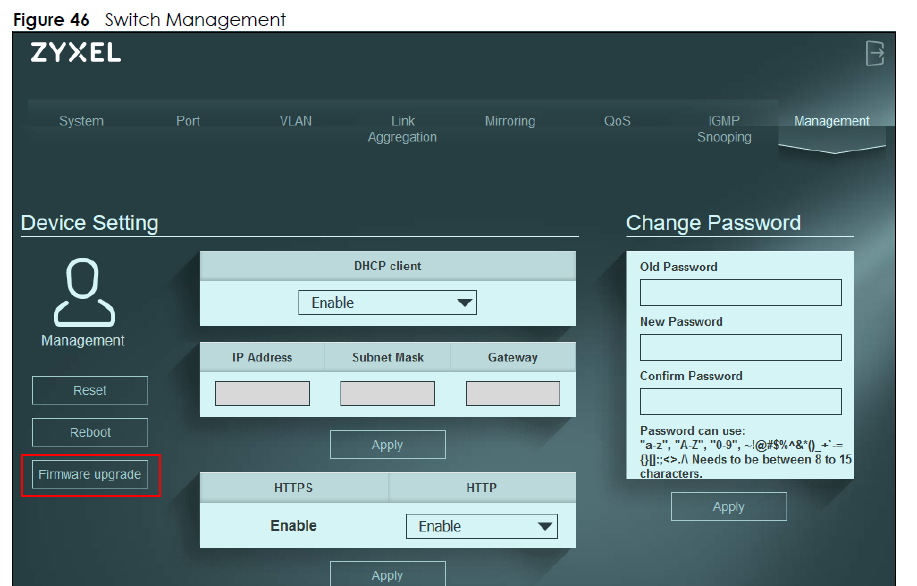

Ensuite, connectez-vous à votre commutateur (si vous avez des problèmes, cliquez ici) et naviguez vers Management -> Firmware Upgrade.

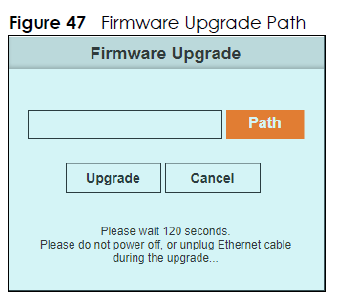

Choisissez votre fichier de micrologiciel décompressé en cliquant sur le bouton "Path" et une fois que vous avez sélectionné le micrologiciel, cliquez sur upgrade.

5) Dépannage

5.1 Réinitialisation du commutateur

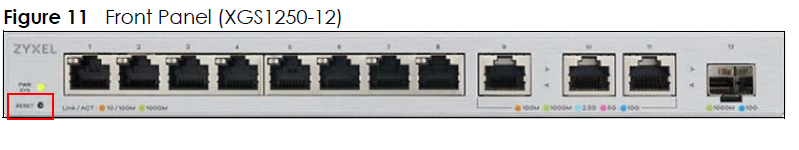

Si vous rencontrez des problèmes avec votre commutateur, c'est une très bonne idée de réinitialiser votre commutateur aux paramètres d'usine. Pour réinitialiser ce commutateur, allumez l'appareil et maintenez le bouton RESET pendant 15 secondes, situé en bas à gauche du matériel, puis relâchez-le.

5.2 Auto-négociation - La liaison n'est que de 100 Mbit/s

Par défaut, le commutateur devrait auto-négocier 1000 mbit/s (1 gbit) sur le port avec l'appareil connecté à ce port, cependant dans certains cas, cela peut ne pas réussir et vous ne verrez que 100 mbit/s sur un port.

Les solutions possibles sont les suivantes

a) Remplacer le câble

Souvent, de mauvais câbles connectés au commutateur sont la principale raison pour laquelle la liaison n'est que de 100 mbit/s. Et si vous essayez de forcer le commutateur à passer à 1000 mbit/s, il affichera probablement "link down". Par conséquent, le commutateur ne peut pas régler la vitesse de manière statique à 1 gbit/s pour forcer le port à négocier, car la liaison ne fera que s'interrompre.

b) Essayer un autre port

La solution suivante consiste à changer de port pour voir si tous les ports se comportent de la même manière.

c) Essayer un autre appareil avec le même port et le même câble

Cela permettra de déterminer s'il y a un problème avec la carte réseau de l'appareil connecté au commutateur.

5.3 Problèmes de broadcast storm et de boucle

Si vous pensez qu'il y a des tempêtes de diffusion/multicast dans votre réseau et sur le commutateur, vous pouvez activer le "Broadcast Storm Control" et le régler sur 100 pps (paquets par seconde) ainsi que désactiver la "Loop Prevention" pour voir s'il y a un changement.

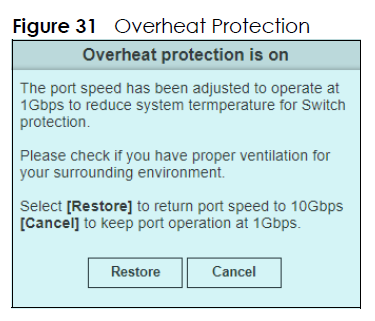

5.4 Protection contre la surchauffe (uniquement XGS1250)

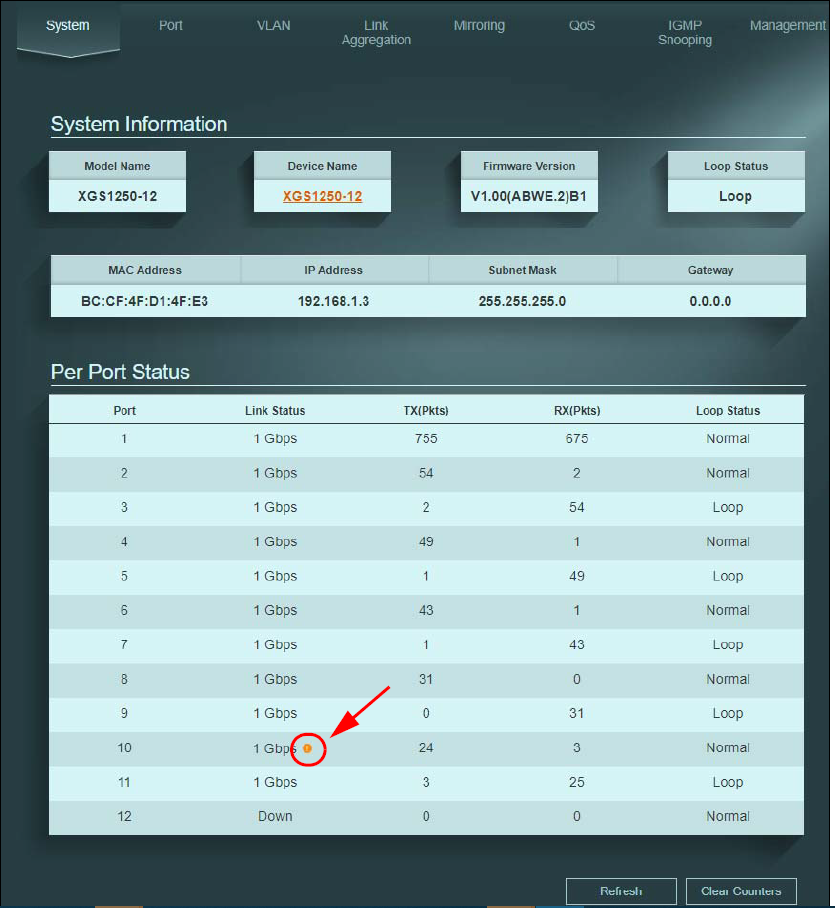

Si les ports 10 gigabits surchauffent trop longtemps, ils réduiront automatiquement la vitesse du port à 1 gbit pour la protection. Vous verrez un petit point d'exclamation jaune à côté de l'état du lien sur l'écran du système. Assurez-vous que l'environnement ne dépasse pas 40 degrés Celsius.

Cliquez sur le point d'exclamation pour revenir à la vitesse de 10 gbits sur le port 10 gbits.
