XGS1210/XGS1250 - Alapvető beállítások konfigurálása, VLAN, LAG, firmware frissítés

További kérdései vannak? Kérelem beküldése

Fontos értesítés:
Kérjük, vegye figyelembe, hogy gépi fordítást használunk, hogy a cikkeket az Ön helyi nyelvén nyújtsuk. Előfordulhat, hogy nem minden szöveget fordítunk le pontosan. Ha a lefordított változatban szereplő információk pontosságával kapcsolatban kérdés vagy eltérés merül fel, kérjük, tekintse meg az eredeti cikket itt: Eredeti változat

Ez a cikk elmagyarázza, hogyan kell beállítani a switch eszközt (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) és konfigurálni egy új IP-címet, DHCP, VLAN konfiguráció, Link aggregáció, Firmware frissítés ZON & Web GUI-n keresztül, valamint hogyan lehet elérni az eszközt. Ez a cikk bemutatja továbbá a túlmelegedés elleni védelmet (sárga felkiáltójel), a switch visszaállításának módját, ha valami baj van.

MEGJEGYZÉS! Kérjük, frissítse a firmware-t a legújabb verzióra, mivel ezeknél a modelleknél korábban firmware problémák merültek fel. Navigáljon a firmware frissítéshez ebben a cikkben, hogy megtudja, hogyan.

Tartalomjegyzék

1) Alapvető beállítás

1.1 Bejelentkezés a készülékbe

1.2 IP-cím módosítása

2) VLAN-konfiguráció

2.1 VLAN konfiguráció eredménye

3) Link-összevonás / terheléselosztás

4) Firmware frissítés

4.1 A ZON segédprogram használata

4.2 Webes GUI használata

5) Hibaelhárítás

5.1 A kapcsoló alaphelyzetbe állítása

5.2 Auto-Negotiation - A kapcsolat csak 100 Mbit/s-os

5.3 Műsorszórási vihar és hurokproblémák

5.4 Túlmelegedés elleni védelem (csak XGS1250)

1) Alapbeállítás

1.1 Bejelentkezés a készülékbe

Vegye figyelembe, hogy az XGS1200-sorozat statikus IP-vel van konfigurálva. Ezért állítsa be a számítógépét statikus IP-re a 192.168.1.0/24 tartományban (például 192.168.1.100), majd lépjen a http://192.168.1.3 oldalra, és adja meg az 1234 jelszót.

Ha problémái vannak, kérjük, olvassa el ezt a cikket arról, hogyan érheti el a készülék webes felhasználói felületét:

1) Az útválasztó elérése a Web GUI-n keresztül

2) Statikus IP hozzárendelése egy Windows PC-hez

1.2 IP-cím módosítása

Amikor először jelentkezik be a switchbe, a rendszer felszólítja a switch IP-címének módosítására.

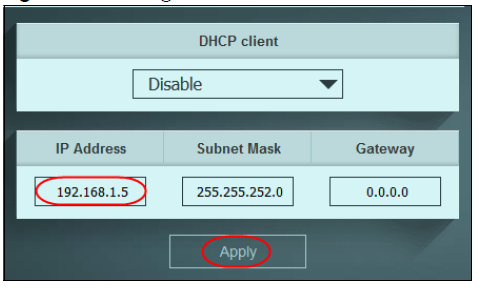

Engedélyezze a DHCP-t a kapcsolón, vagy tartsa letiltva, és módosítsa az eszköz statikus IP-címét.

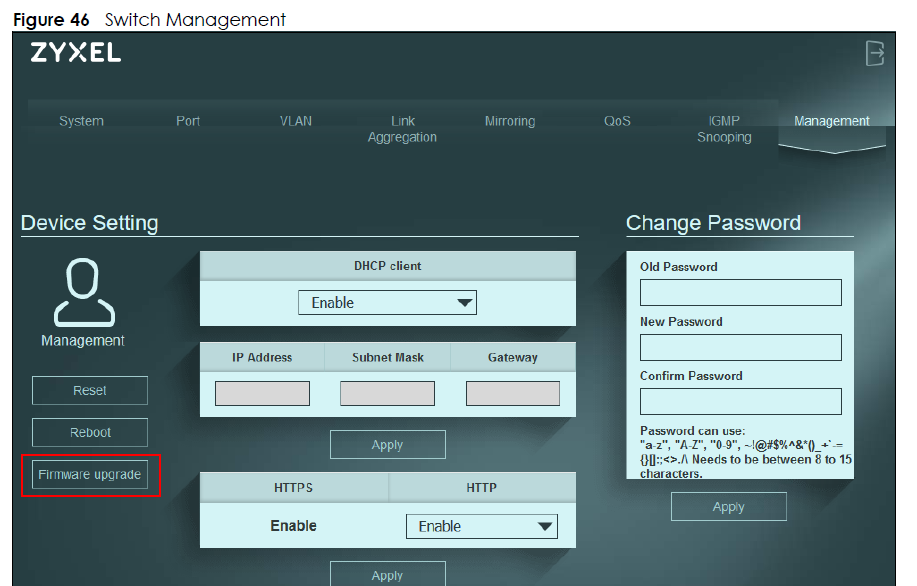

Az IP-cím módosításához a kapcsoló felhasználói felületén a "Management" menüpontra is navigálhat.

2) VLAN konfiguráció

Ha nem biztos benne, hogy mit kell konfigurálni a VLAN szakaszon, akkor itt olvashat bővebben a VLAN-okról.

2.1 Hogyan működik a VLAN

A VLAN-ok alapvető megértéséhez és egy alapvető VLAN-konfiguráció működőképessé tételéhez emlékeznie kell néhány pontra:

1. Portonként csak 1 taggedély nélküli tagság lehet.

2. Címkézetlen tagság = PVID

2. Minden másnak címkézettnek kell lennie

3. Majdnem minden számítógép nem tudja kezelni a címkézett forgalmat, ezért szükség van egy címkézetlen VLAN-ra azon a porton, ahol a PC-t csatlakoztatja.

4. Néhány ritka esetben ezek a szabályok nem érvényesek.

2.2 A VLAN-ok konfigurálása

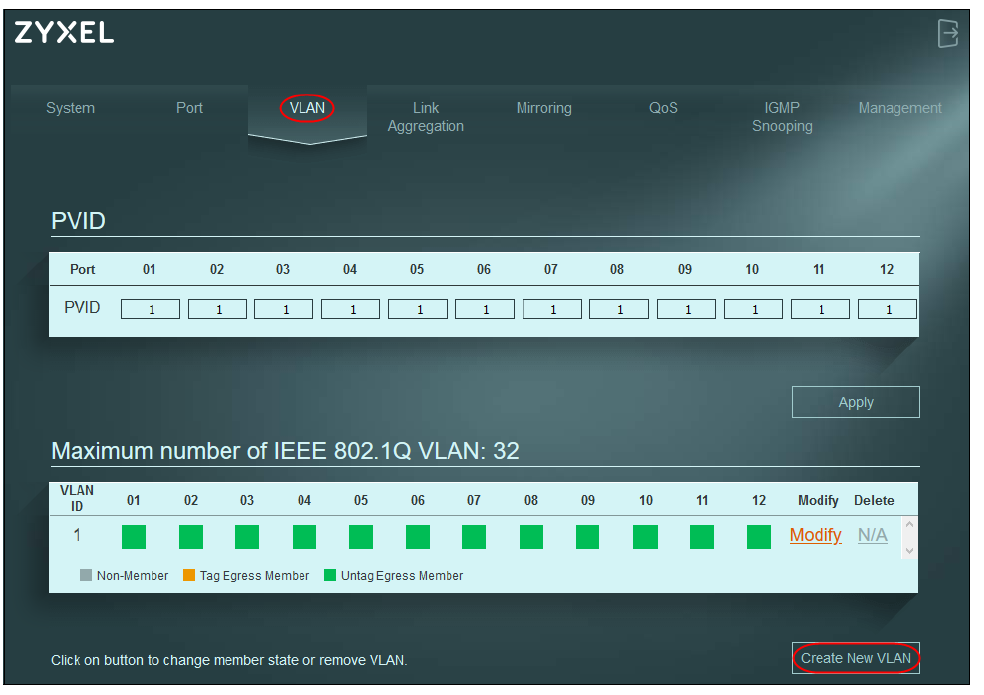

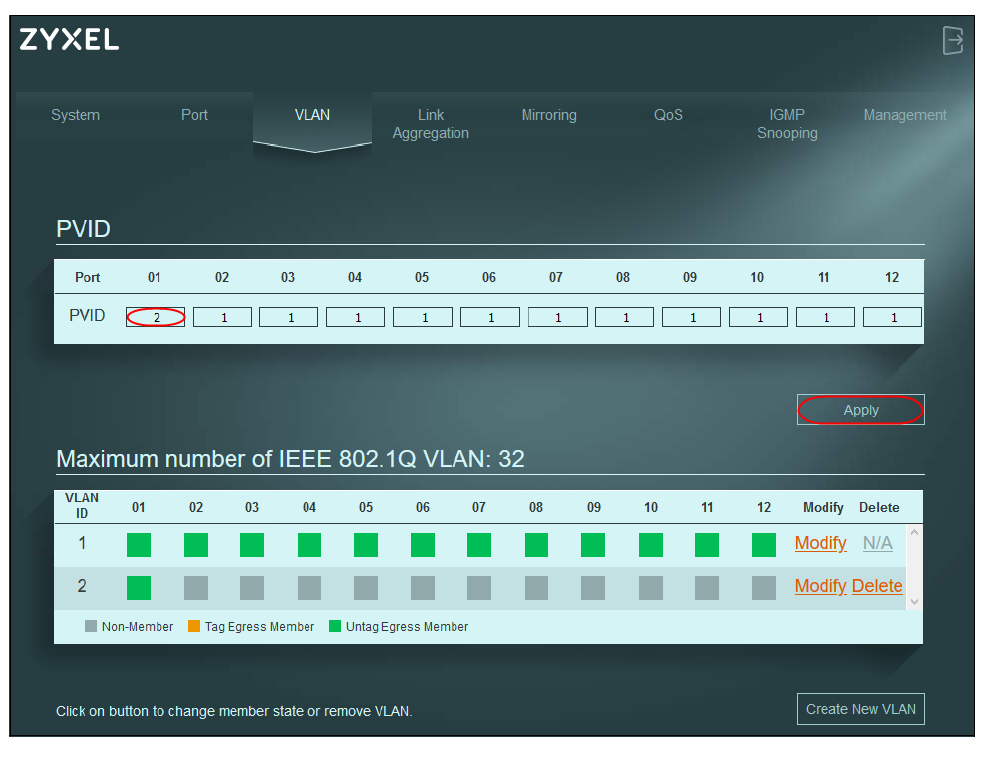

A VLAN konfigurálásához válassza ki az adott port megfelelő PVID-jét (általában a menedzsment VLAN 1).

Ezután egy új VLAN létrehozásához kérjük, nyomja meg az alábbi "Új VLAN létrehozása" gombot.

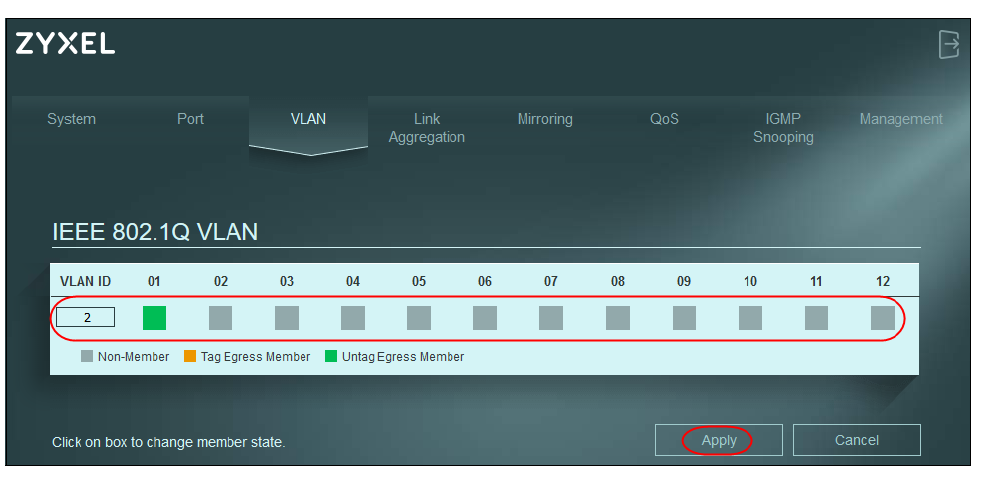

Ezután válassza ki a VLAN azonosítót, és jelölje meg azokat a portokat, amelyeken az új VLAN-t szeretné létrehozni. Általában az új VLAN-tagot címkézni fogja, mivel a PVID 1 a "Untag Egress Member" (Címkézetlen Egress-tag). Győződjön meg róla, hogy a VLAN2-t narancssárgaként jelölte meg. Ezután nyomja meg az "Apply" (Alkalmazás) gombot.

2.3 VLAN konfiguráció eredménye

Megjegyzés! Hogy általában portonként csak 1 címkézetlen tagot használhat. Javasoljuk, hogy ebben a forgatókönyvben a VLAN 2-t "Tag Egress Member"-ként konfigurálja (narancssárga tagság kiválasztása), és ne címke nélküli tagként.

3) Link-összevonás / terheléselosztás

A Link Aggregation (LAG) két portot vesz és ezeket egyesíti/csoportosítja egybe, hogy nagyobb kapacitást (sebességet vagy megbízhatóságot) kapjon a kapcsolaton. Bővebben itt olvashat.

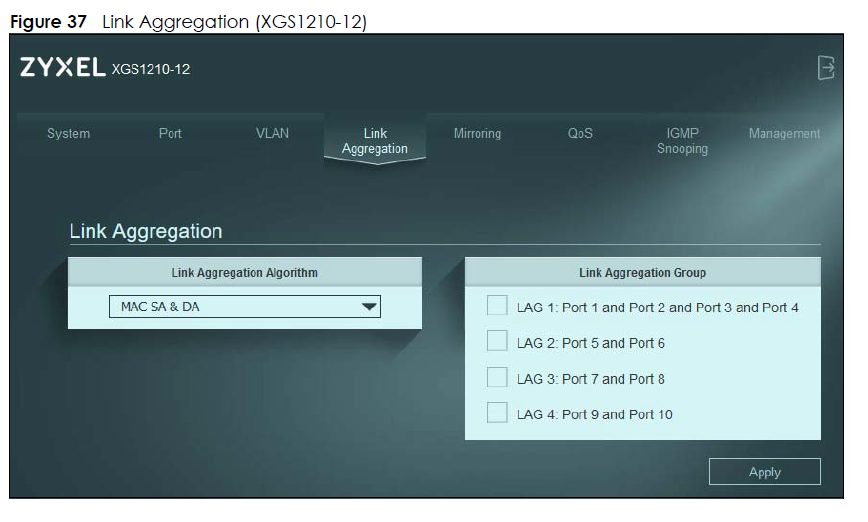

A link aggregáció konfigurációja ezeken a kapcsolókon nagyon könnyen konfigurálható, de nem is testreszabható.

Négy lehetőséged van:

- Linkaggregáció 1., 2., 3. és 4. port.

- Linkaggregáció 5. és 6. port

- Linkaggregációs port 7 és 8 és/vagy;

- Linkaggregációs port 9 és 10

3.1 LAG rövidítések

MAC SA - A forgalom elosztása a csomag forrás MAC-címe alapján.

MAC DA - A forgalom elosztása a csomag cél MAC-címe alapján.

MAC SA és DA - A forgalom elosztása a csomag forrás- és cél-MAC-címének kombinációja alapján.

4) Firmware frissítés

Ez a szakasz bemutatja, hogyan frissítheti a firmware-t a készüléket a legújabb eszközszoftverre.

4.1 A ZON segédprogram használata

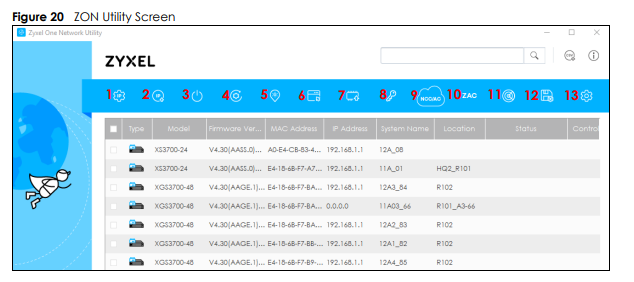

Töltse le a Zyxel One Network Utility (ZON ) programot, és telepítse azt.

Válassza ki (jelölje meg) az eszközt, majd kattintson a Firmware upgrade (Firmware frissítés) gombra a firmware frissítéséhez a kiválasztott eszközön (7).

4.2 A webes felhasználói felület használata

Először töltse le a legújabb firmware-t a https://download.zyxel.com oldalról, vagy menjen közvetlenül az eszközének letöltési oldalára itt:

GS1200-8HPv2 - Letöltési oldal

XGS1250 - Letöltési oldal

XGS1210 - Letöltési oldal

Töltse le a firmware-t, és mentse el a számítógépére. A folytatás előtt mindenképpen csomagolja ki a letöltött fájlt.

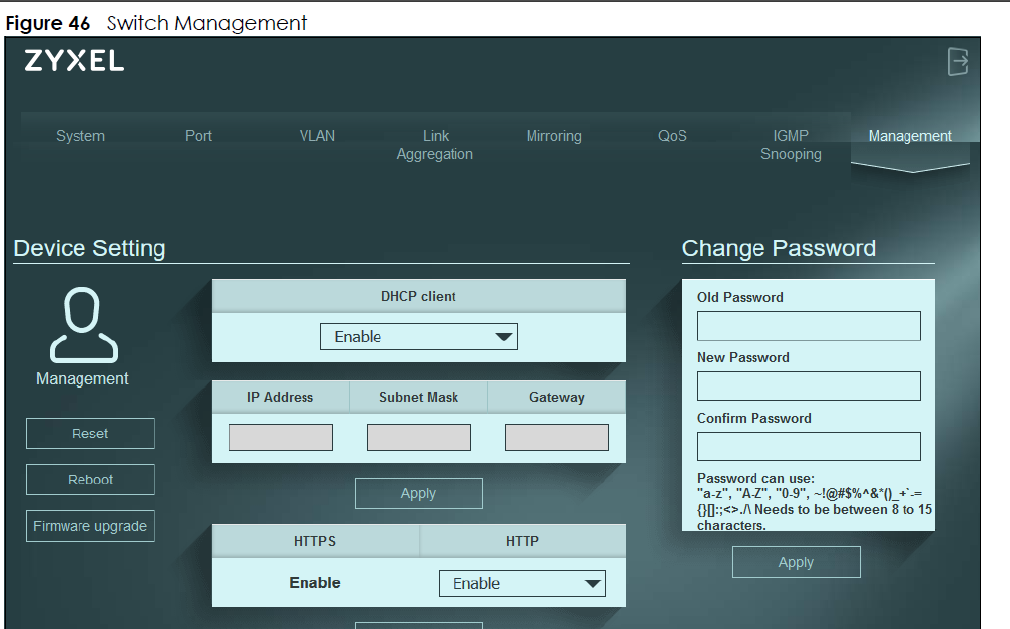

Ezután jelentkezzen be a kapcsolóba (ha problémái vannak, kattintson ide), és navigáljon a Management -> Firmware Upgrade (Kezelés -> Firmware frissítés) menüpontra.

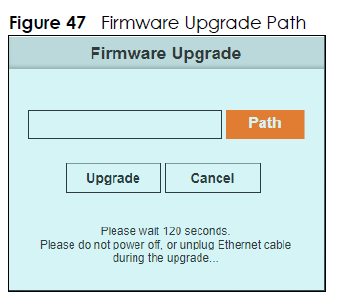

Válassza ki a kicsomagolt firmware fájlt az "Path" gombra kattintva, majd miután kiválasztotta a firmware-t, kattintson a frissítés gombra.

5) Hibaelhárítás

5.1 A kapcsoló alaphelyzetbe állítása

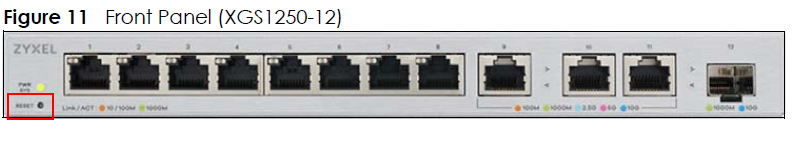

Ha problémái vannak a kapcsolóval, nagyon jó ötlet visszaállítani a kapcsolót a gyári alapértelmezettre. A kapcsoló visszaállításához kapcsolja be a készüléket, majd tartsa lenyomva 15 másodpercig a RESET gombot, amely a hardver bal alsó részén található, majd engedje el.

5.2 Auto-Negotiation - A kapcsolat csak 100 Mbit/s-os

Alapértelmezés szerint a kapcsolónak automatikusan 1000 mbit/s (1 gbit) sebességet kell egyeztetnie a porton az adott portra csatlakoztatott eszközzel, azonban egyes esetekben ez nem biztos, hogy sikerül, és csak 100 mbit/s sebességet lát egy porton.

A lehetséges megoldások a következők;

a) cserélje ki a kábelt

Gyakran a kapcsolóhoz csatlakoztatott rossz kábelek a fő okai annak, hogy a kapcsolat csak 100 mbit/s-os. És ha megpróbálná erőltetni az 1000 mbit/s-ot a kapcsolón, akkor valószínűleg "link down" lesz. Ezért a kapcsoló nem tudja statikusan 1 gbit/s-ra állítani a sebességet, hogy a portot tárgyalásra kényszerítse, mert a kapcsolat csak le fog menni.

b) Próbáljon meg egy másik portot

A következő megoldás a port cseréje, hogy lássuk, minden port ugyanúgy viselkedik-e.

c) Próbáljon ki egy másik eszközt ugyanazzal a porttal és ugyanazzal a kábellel.

Ezzel megállapítható, hogy a switchhez csatlakoztatott eszköz hálózati kártyájával van-e valami baj.

5.3 Broadcast Storm és hurokproblémák

Ha azt gyanítja, hogy Broadcast/Multicast viharok vannak a hálózaton és a switch-en, akkor kapcsolja be a "Broadcast Storm Control"-t és állítsa be 100 pps-ra (csomagok másodpercenként), valamint kapcsolja ki a "Loop Prevention"-t, hogy lássa, változik-e valami.

5.4 Túlmelegedés elleni védelem (Csak XGS1250)

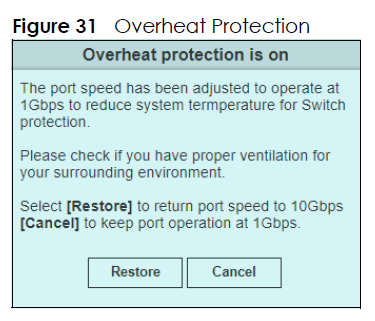

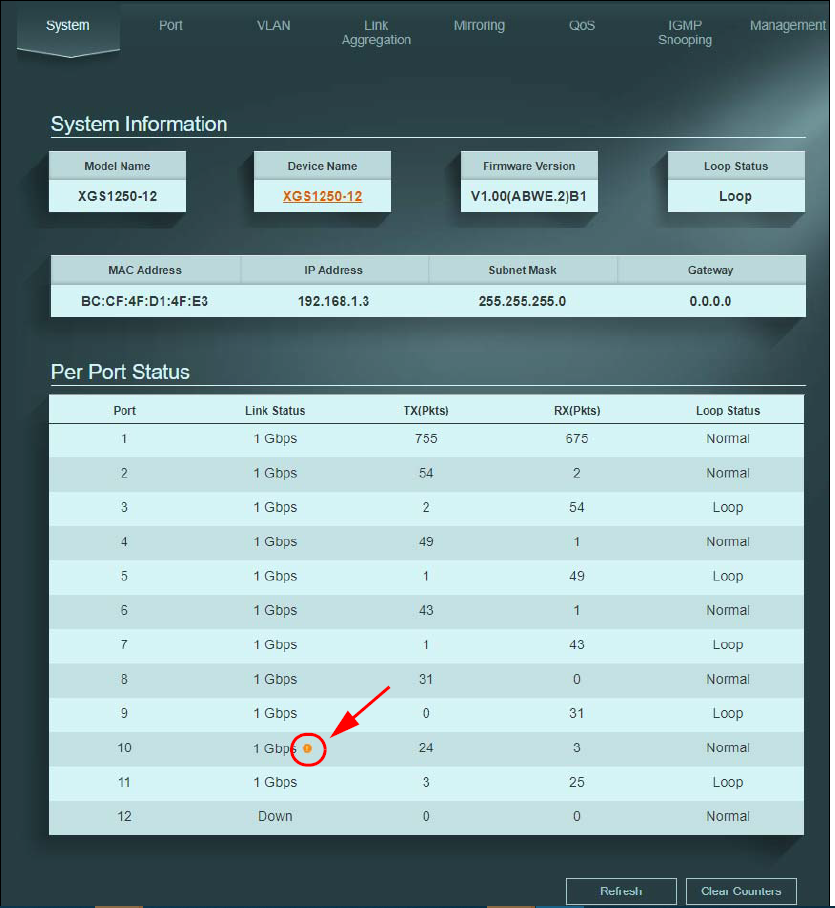

Ha a 10 gigabites portok túl sokáig túlmelegednek, a védelem érdekében automatikusan 1 gbitre csökkentik a port sebességét. A rendszer képernyőjén a kapcsolat állapota mellett egy kis sárga felkiáltójel ikon jelenik meg. Győződjön meg róla, hogy a környezet nem haladja meg a 40 Celsius-fokot.

Kattintson a felkiáltójelre, hogy a 10 gbit-es porton ismét visszatérjen a 10 gbit-es sebességre.
