Zyxel tűzfal [NAT] - a NAT 1 to 1 (hálózati címfordítás ) konfigurálása a Zyxel USG Flex H sorozatú tűzfalon.

Az 1:1 NAT legfontosabb jellemzői:

• Közvetlen leképezés: Egy nyilvános IP-t egy privát IP-hez kapcsol.
• Konkrét felhasználási esetek: Ideális olyan helyzetekben, amikor közvetlen kapcsolatra van szükség egy külső és egy belső IP között.
• Forráshálózati címfordítás (SNAT): A kimenő forgalom forrás IP-jét nyilvános IP-re változtatja.

Mikor érdemes 1:1 NAT-ot használni, valós példákkal:

1. Tárhelykiszolgálók:

   • Webkiszolgáló: Ha a szervezetének van egy webkiszolgálója, amelynek privát IP-címe 192.168.1.10, akkor azt leképezheti egy nyilvános IP-címre, például 203.0.113.10-re. A külső felhasználók a nyilvános IP-cím használatával elérhetik webhelyét, míg a kiszolgáló a magánhálózaton marad.
   • Mail szerver: A 192.168.1.20-as privát IP-vel rendelkező levelezőszerver leképezhető a 203.0.113.20-as nyilvános IP-re. Ez lehetővé teszi a felhasználók számára, hogy a nyilvános IP-cím használatával e-maileket küldjenek és fogadjanak.
   • FTP-kiszolgáló: A 192.168.1.30-as privát IP-vel rendelkező FTP-kiszolgáló a 203.0.113.30-as nyilvános IP-n keresztül érhető el, lehetővé téve a külső felhasználók számára a fájlok feltöltését és letöltését.

2. Alkalmazás-kompatibilitás:

   • VoIP rendszer: Egyes VoIP-rendszerek statikus, nyilvános IP-címeket igényelnek a megbízható kommunikációhoz. Például egy 192.168.1.40-es privát IP-címmel rendelkező VoIP-kiszolgálót a 203.0.113.40-es nyilvános IP-címre lehet leképezni a zökkenőmentes hangkommunikáció biztosítása érdekében.
   • Online játékkiszolgáló: Egy 192.168.1.50-es privát IP-címmel rendelkező online játékkiszolgálóhoz 203.0.113.50-es nyilvános IP-cím adható, hogy a játékosok világszerte egységes IP-címmel kapcsolódhassanak.

3. IP-alapú hozzáférés-szabályozás:

   • Biztonsági kamerák: Egy szervezet 1:1 NAT-ot használhat a biztonsági kamerák távoli elérésének engedélyezésére. Egy 192.168.1.60-as privát IP-vel rendelkező kamerarendszer 203.0.113.60-as nyilvános IP-hez rendelhető, lehetővé téve a távoli felügyeletet, miközben speciális hozzáférési szabályokat alkalmaz.
   • Épület-hozzáférési rendszerek: Az épületbe való belépést ellenőrző rendszerek, például kártyaolvasók esetében a 192.168.1.70-es privát IP-címmel rendelkező eszköz a 203.0.113.70-es nyilvános IP-címhez rendelhető. Ez lehetővé teszi a rendszergazdák számára a hozzáférés távoli kezelését a biztonságos hozzáférési szabályok fenntartása mellett.

Összefoglalva, az 1:1 NAT hasznos a külső nyilvános IP-k közvetlen hozzárendeléséhez a belső privát IP-khez, bizonyos alkalmazások kompatibilitásának biztosításához és az IP-alapú hozzáférés-szabályozás megvalósításához. Ezek a valós példák azt mutatják, hogy a különböző kiszolgálók és rendszerek hogyan profitálhatnak az 1:1 NAT előnyeiből.

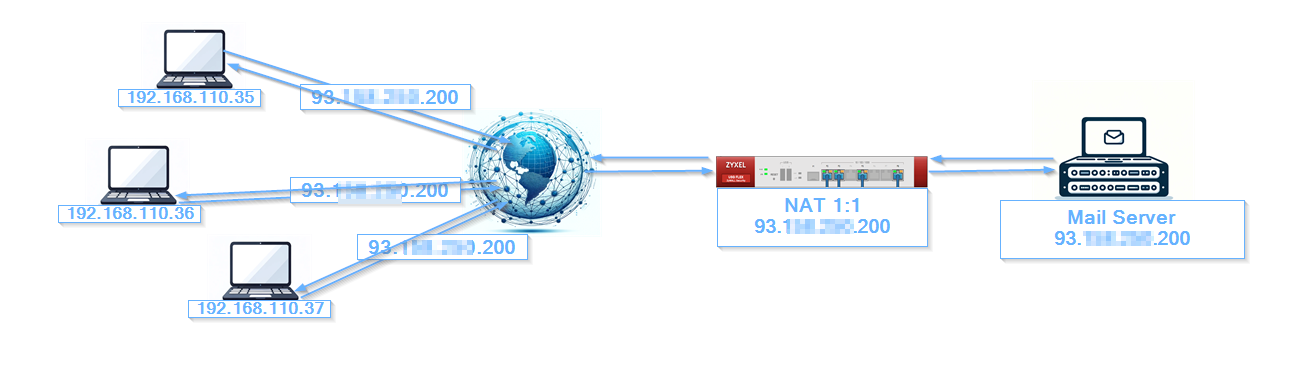

Ebben a példában a Mail Server elérését a WAN-ról a Public IP használatával konfiguráljuk.

Ezután kitöltheti az összes szükséges mezőt.

• NAT-szabály engedélyezése
• Adjon meg egy nevet, amely megragadja a szabály lényegét.
• Válassza ki a port leképezésének típusát "1:1 NAT".
• Bejövő interfész a WAN-hoz
• Forrás IP: Bármelyik
• Külső IP - használja a külső IP-t
• Belső IP - adja meg azt az IP-címet, amelyhez a hozzáférés szükséges.
• Port Mapping Type - attól függ, hogy mit csinál (Any - minden forgalom továbbításra kerül, Service - Service- Choose a service-object (egy protokoll), Service-Group - Select a service-group object (egy protokollcsoport), Port- Select a port, amit továbbítani kell, Ports- Select a port range that needs to be forwarded).
• NAT loopback engedélyezése
• Alkalmazza az összes módosítást

A NAT loopback a hálózaton belül a belső kiszolgáló nyilvános IP használatával történő elérésére szolgál. Ellenőrizze, hogy a NAT loopback engedélyezve van-e, és kattintson az OK gombra (lehetővé teszi, hogy a NAT-szabály bármelyik interfészhez csatlakozó felhasználók is használhassák a NAT-szabályt).

A biztonsági házirend beállítása az USG FLEX H készüléken

Ebben a példában a WebServerünk WAN-ról történő elérését fogjuk beállítani.

Ezután kitölthetjük az összes szükséges mezőt.

• Házirend engedélyezése
• Adjon egy nevet, amely megragadja a szabály lényegét.
• From - WAN
• To - LAN
• Forrás - Bármelyik
• Cél - lan alhálózat, ahol a szerver található (ebben a példában LAN_SUBNET_GE3), vagy válassza kiaz előző lépésben létrehozott objektumot.
• Szolgáltatás - HTTPS
• Felhasználó - Bármelyik
• Művelet - engedélyezés
• Minden változtatás alkalmazása

1:1 NAT konfiguráció hibaelhárítása

• NAT-szabályok ellenőrzése: Ellenőrizze, hogy az 1:1 NAT-szabályok helyesen vannak-e konfigurálva, és hogy a levelezőszerver belső IP-címe megfelelően van-e hozzárendelve a megfelelő nyilvános IP-címhez.

• Tűzfalszabályok: Győződjön meg róla, hogy a tűzfalszabályok úgy vannak beállítva, hogy engedélyezik a forgalmat a szükséges portokon (pl. 443-as port a HTTPS-hez).

• Naplók és diagnosztika: Rendszeresen ellenőrizze a tűzfal naplóit, és használjon diagnosztikai eszközöket a forgalom áramlásának ellenőrzésére. Ez segíthet a problémák gyors azonosításában és megoldásában.

• Győződjön meg arról, hogy az összes nyilvános IP-cím helyesen van átirányítva. Ennek ellenőrzéséhez rendeljen minden egyes nyilvános IP-címet külön-külön az USG FLEX H sorozatú WAN-porthoz.

• Tesztelje az internet-hozzáférést az egyes nyilvános IP-címek használatával, hogy megerősítse a helyes működést.

• Lépjen kapcsolatba az internetszolgáltatóval, hogy megbizonyosodjon arról, hogy a nyilvános IP-címek útválasztása megfelelően van-e konfigurálva és aktív.
