A Device HA (High Availability) (HA PRO) megoldás egy aktív-passzív beállításban konfigurált tűzfalpár használatával biztosítja a folyamatos hálózati kapcsolatot. Ebben a konfigurációban az aktív tűzfal normál körülmények között kezeli a forgalmat, míg a passzív tűzfal készenléti állapotban marad. Az aktív eszköz meghibásodása esetén a passzív eszköz másodperceken belül automatikusan átveszi az aktív tűzfal szerepét, így biztosítva a minimális megszakítást és a zökkenőmentes hálózati működés fenntartását.
Az eszköz nagyfokú rendelkezésre állásának bemutatása
- Indítási és futó konfiguráció
- Aláírások
- Device Insight (Eszközbetekintés)
- Külső blokklista
- DHCP-bérleti bejegyzések
- Kétfaktoros hitelesítés
- Tanúsítványok
- Licencek, beleértve az NCC-t is, ha van ilyen
- Zyxel eszközidő
Követelmény
- A HA-eszköznek ugyanarra a tűzfalmodellre van szüksége, és ugyanazt a firmware-verziót kell telepítenie.
- Mindkét eszköznek ugyanannál a szervezetnél kell regisztrálva lennie.
| Firmware verzió | Támogatott párosított modell | |
| 1.31-től | USG FLEX 200H | USG FLEX 200H |
| USG FLEX 200HP | USG FLEX 200HP | |
| USG FLEX 500H | USG FLEX 500H | |
| USG FLEX 700H | USG FLEX 700H | |
Elsődleges és másodlagos eszközszerepek
- Az elsődleges és másodlagos eszközök szerepét a telepítés előtt határozzák meg, és azok az eszköz működése során változatlanok maradnak.
- Az aktív és a passzív üzemmód állapota dinamikusan változhat a hibaátállás során.
Heartbeat port
- Egy dedikált heartbeat port közvetlen kapcsolattal az eszközök között egymás állapotának figyelemmel kísérése céljából
- A heartbeat port minden egyes modellhez előre meghatározott
HA-eszköz Előkészítés
- Először frissítse a firmware-t a passzív eszközre.
- A frissítés után a passzív eszköz aktívvá válik, és a firmware frissítése alatt az összes forgalmat kezeli.
- Ezután a firmware frissítése a passzív elsődleges eszközre történik.
- Miután a firmware frissítése mindkét Zyxel-eszközön befejeződött, az elsődleges eszköz aktívvá válik.
- Győződjön meg róla, hogy a passzív Zyxel eszköz offline állapotban van, majd engedélyezze az eszköz HA-t a Rendszer > Eszköz HA > HA konfiguráció menüpontban az aktív Zyxel eszközön.
- Az aktív és a passzív Zyxel-eszköz kezelési IP-címének ugyanabban az alhálózatban kell lennie.
- Győződjön meg arról, hogy az SSH szolgáltatás a Rendszer > SSH menüpontban mindkét Zyxel-készüléken engedélyezve van. Az SFTP (Secure File Transfer Protocol - biztonságos fájlátviteli protokoll) átviszi a fájlokat az aktív Zyxel-készülékről a passzív Zyxel-készülékre.
- Csatlakoztassa a passzív Zyxel-készüléket az aktív Zyxel-készülékhez a heartbeat portok segítségével. Ezek a Zyxel-eszközök legmagasabb számozású réz Ethernet-portjai - lásd: Device HA Heartbeat Portok.
- Ha mindkét Zyxel-eszköz egyszerre van bekapcsolva a Device HA engedélyezésével, akkor egyszerre küldhetnek szívhangot. Ebben az esetben az elsődleges (licencvezérlő) szerepkörrel rendelkező Zyxel-eszköz lesz az aktív Zyxel-eszköz.
- Mindkét Zyxel-készüléket regisztrálnia kell az NCC-ben, azaz mindkettőnek egy szervezethez kell tartoznia. A passzív Zyxel Eszköz automatikusan regisztrálásra kerül az NCC-ben, ha még nem regisztrálták az NCC-ben.
- Mindkét Zyxel-eszköznek ugyanahhoz a szervezethez kell tartoznia, és ugyanahhoz a fiókhoz kell regisztrálni.
- A passzív Zyxel Device a Device HA párosítás befejezése után eltávolításra kerül az NCC telephelyről, mivel egy telephelyen az NCC-ben csak egy Zyxel Device tűzfal lehet (a cikk írásának időpontjában).
- Az NCC automatikusan küld egy e-mailt, hogy értesítse a felhasználókat, amikor a Zyxel Eszközök párosítása megtörtént a licencek átadásával.
A Device HA beállítása
A Device HA funkció beállításához jelentkezzen be a Zyxel tűzfalak webes felületére, és navigáljon a következőre:
Set up Device HA on the active Zyxel Device in System > Device HA > HA Configuration.
Ellenőrizze az aktív Zyxel eszköz HA naplóját a Rendszer > Eszköz HA > HA napló menüpontban.
A passzív Zyxel eszközön konfigurálja az eszköz HA-t a Rendszer > Eszköz HA > HA konfiguráció menüpontban.
Csatlakoztassa a heartbeat Ethernet-kábelt az aktív és a passzív Zyxel-eszköz között.
Ellenőrizze az aktív és a passzív Zyxel-eszköz HA-állapotát a Rendszer > Eszköz HA > HA állapot menüpontban.
Ellenőrizze az aktív Zyxel eszköz naplóit a System > Device HA > HA Log (Rendszer > Eszköz HA > HA napló) menüpontban.
Sikeres átállás - Napló
Hibakezelés
A tűzfal észleli, ha az eszköz firmware-e vagy modellje eltérő
A párosítás sikertelen állapota:
|
Példa 1: Az eszköz HA állapotának ellenőrzése
usgflex500h> show state vrf main device-ha status status enabled true pairing-state paired pairing-msg Paired ha-health-state connected local-state passive local-role primary active role secondary sn S212L4029XXXX icon-color on .. passive role primary sn S212L4029XXXX icon-color on .. ..
usgflex500h> show state vrf main device-ha summary summary last-failover-epoch 1735296426 last-failover-reason "Monitor interface link down" last-sync-epoch 1735296121 last-sync-status Success ..
Példa 2: Teljes szinkronizálás kikényszerítése
[Aktív]
usgflex500h> cmd device-ha force-sync full OKusgflex500h>
[Passzív]
usgflex500h> cmd device-ha force-sync full This command can only be used on active device.
Példa 3: Hogyan ellenőrizhetjük a szinkronizálási állapotot?
[Passzív]
usgflex700h> show state vrf main device-ha _debug sync-info
sync-info
op-state passive
msg "[Full sync(1024)] Received file sync event."
date 2024/12/30-11:13:37
..
sync-info
op-state passive
msg "[Full sync(1024)] Full sync start..."
date 2024/12/30-11:13:37
..
sync-info
op-state passive
msg "[Neoagent Certificate(8)] Neoagent Certificate sync start..."
date 2024/12/30-11:13:37
..
sync-info
op-state passive
cert_neoagent.tar.bz2 download success!"
date 2024/12/30-11:13:37
..
Kérjük, vegye figyelembe:

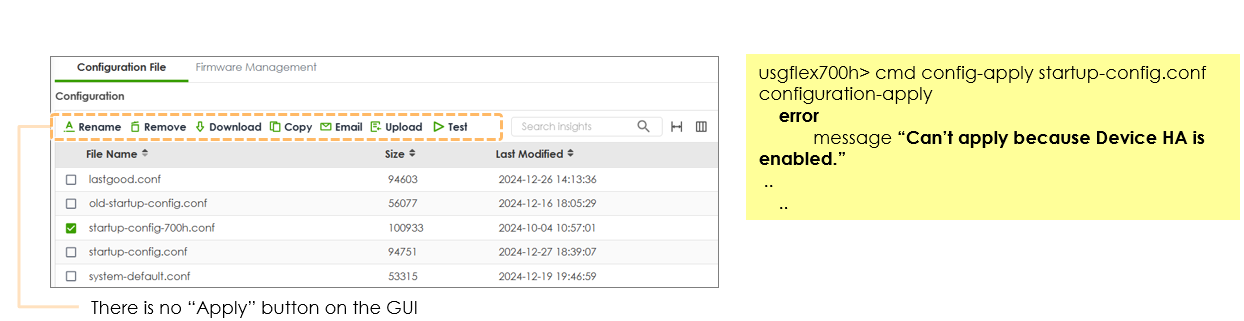

uOS 1.31 megakadályozza, hogy a felhasználók a GUI ,CLI és az NCC élő eszközön konfigurációt alkalmazzanak, amikor a készülék HA párosítva van.
Ennek oka, hogy elkerüljék a konfiguráció alkalmazását, ha a HA nincs aktiválva.
