Zyxel tűzfal [VPN] - IPSec Site-To-Site VPN konfigurálása a Zyxel tűzfalon [Stand-alone mód]

Ez az útmutató végigvezet egy Site-to-Site (S2S) VPN beállításán két tűzfal között az IKEv2 IPSec használatával. Kitérünk mind a kézi konfigurációra, mind a beépített varázsló használatára, valamint arra, hogyan konfigurálható a VPN úgy, hogy több alhálózatot kezeljen ugyanazon az alagúton belül.

Ha más VPN-forgatókönyveket, tippeket és trükköket keres, nézze meg a következő cikkeket:

Általános:

• VPN-irányelv - A megfelelő VPN-típus kiválasztása az otthoni irodához (+Hasznos linkek és oktatóanyagok).
• VPN-konfiguráció biztosítása USG-tűzfalon
• Zyxel tűzfal [VPN] - Helyközi VPN hibaelhárítás [Stand-alone mód]

Nebula:

• Site-to-Site VPN létrehozása a PRD_N_N_NRFu23isvE_0-ban két PRD_N_N_NRFu23isvE_0 átjáró között (NSG).

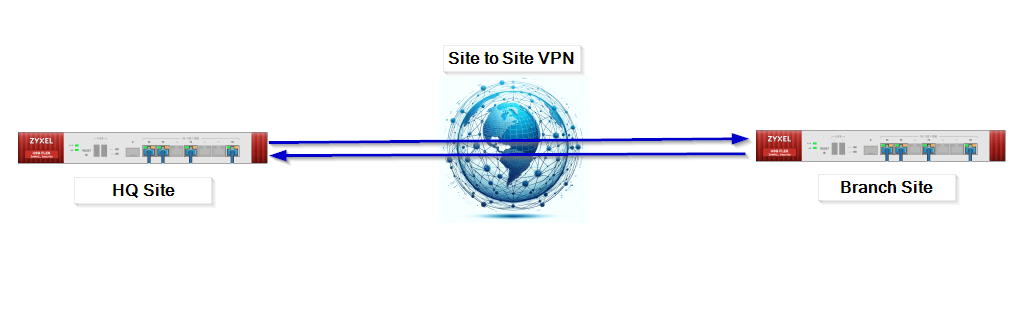

Egy iroda biztonságos kapcsolatot szeretne létesíteni a központjával az interneten keresztül. Mindkét iroda rendelkezik egy USG / ZyWall / ATP / USG FLEX készülékkel az internet eléréséhez.

Megjegyzés: Mielőtt elkezdené a VPN konfigurálását, győződjön meg arról, hogy a két telephely nem rendelkezik ugyanazzal az alhálózattal. A mindkét oldalon azonos alhálózattal rendelkező telephelyek közötti VPN konfigurálása technikailag lehetséges, de nem egyszerű, és az átfedő IP-címek miatt komplikációkhoz vezethet. Ha mindkét telephelynek ugyanaz az alhálózata van, ez útválasztási konfliktusokhoz vezethet, mivel a VPN nem fogja tudni, hogy melyik oldalra küldje a forgalmat, ha olyan IP-címet lát, amely mindkét telephelyen létezik.

Varázsló módszer VPN beállítása

A Site-to-Site kapcsolat létrehozásának legegyszerűbb és legkényelmesebb módja a beépített varázsló használata. A cikk első példájában végigvezetjük a folyamaton. Emellett, ha a VPN kézi konfigurálása során problémái adódtak, a varázsló segítségével beállíthatja a VPN-t, és hibaelhárítás céljából összehasonlíthatja a beállításokat.

A főhadiszállás beállításai (Wizzard)

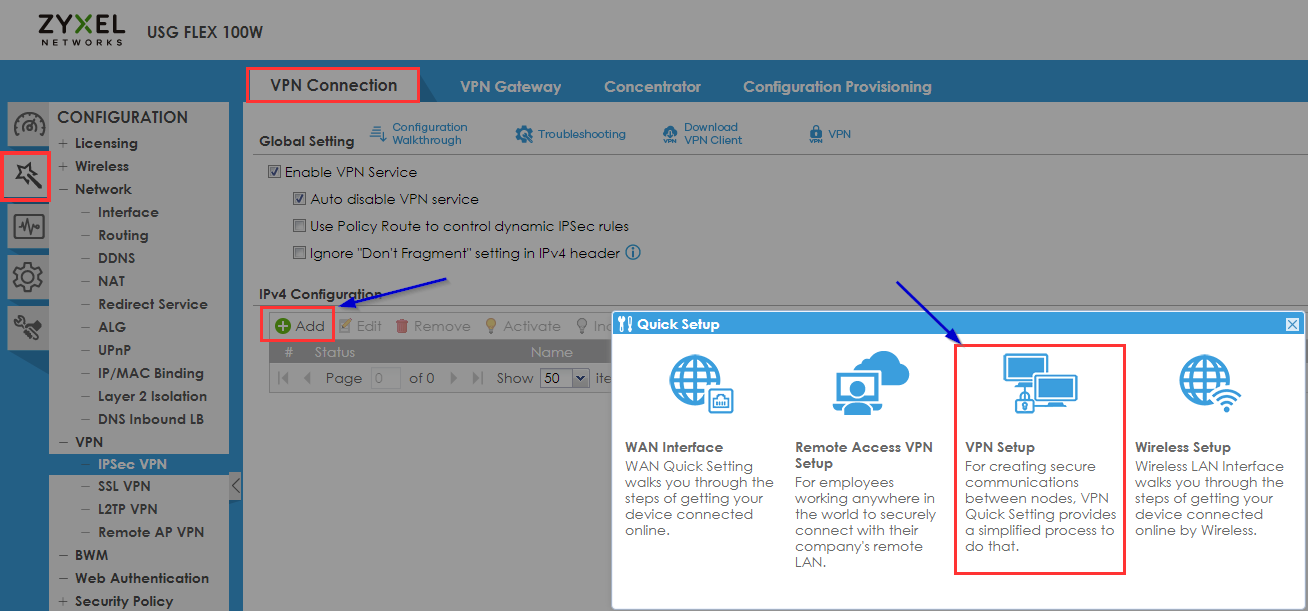

• Jelentkezzen be a HQ Site tűzfal webes felhasználói felületére, és lépjen a bal oldali menüben található Gyors beállítási varázsló szakaszra.
• Kattintson a "VPN beállítása" gombra

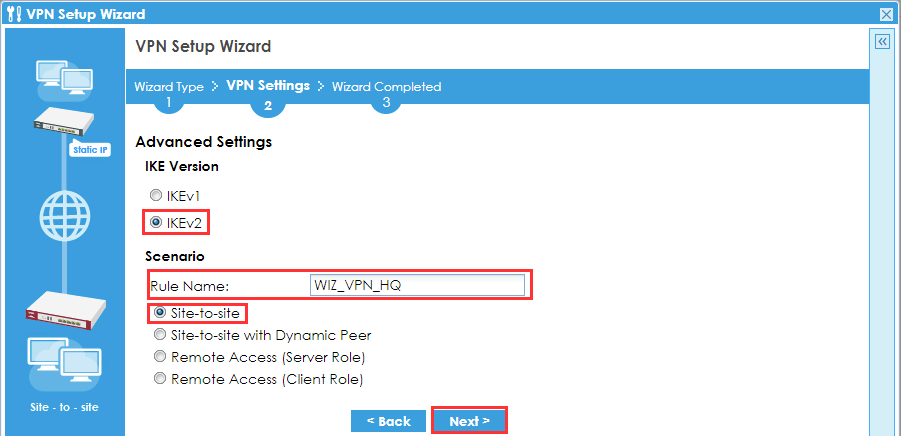

Választhat az Expressz (VPN alapértelmezett értékekkel) vagy a Speciális (kriptográfia kézi beállítása stb...) között. E cikk példájaként a "Speciális" opciót választottuk.

• Erősen javasoljuk az IKEv2 használatát az IKEv1 helyett a biztonság javítása, a kapcsolat létrehozásának gyorsasága, a stabilitás, a mobilitás támogatása és a hálózati változások kezelésének hatékonyságának növelése érdekében.
• Adjon egy érthető nevet, és válassza a Site-to-Site VPN lehetőséget.
• Kattintson a "Tovább" gombra.

Az 1. fázis beállításai

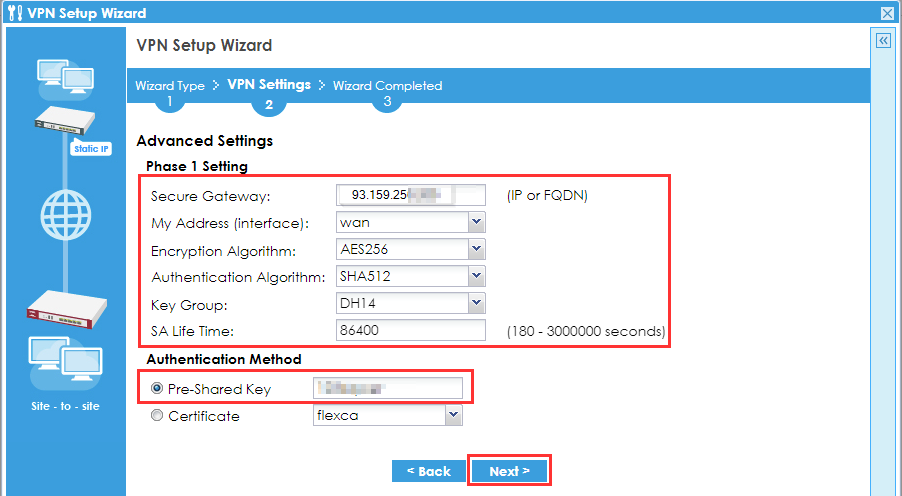

• A következőn adja meg a "Secure Gateway" Ez a második tűzfal Wan-címe; ebben az esetben ez a Branch site IP-címe. (Amikor elkezdi a második tűzfal konfigurálását, akkor ennek a tűzfalnak a WAN IP-címét kell megadnia. )
• Állítsa be az 1. fázisú javaslatokat a kívánt módon. Biztonsági okokból válasszon erős jelszót és jó titkosítással/hitelesítéssel rendelkező javaslatokat, például AES256 titkosításhoz, SHA512 hitelesítéshez és DH14 kulcscsoporthoz.

2. fázis beállításai

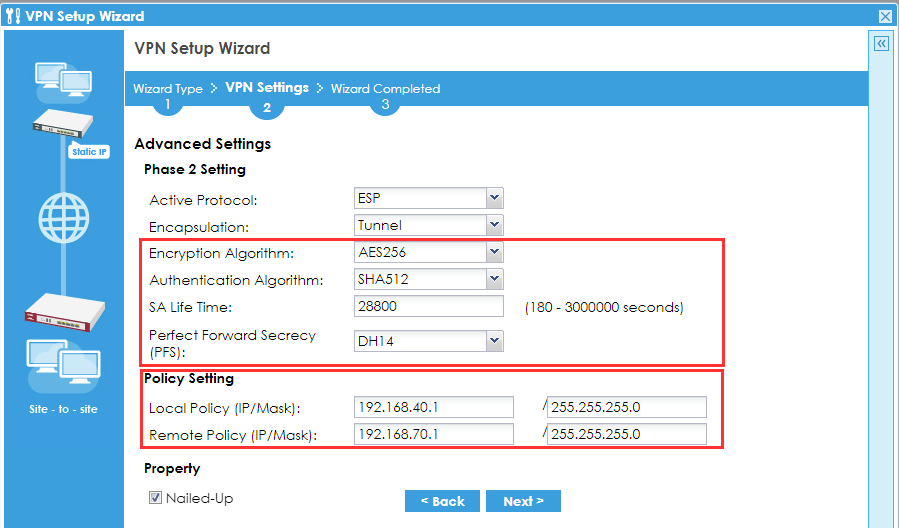

• Győződjön meg arról, hogy a 2. fázis beállításai megegyeznek az 1. fázis beállításaival. (pl. AES256, SHA512)

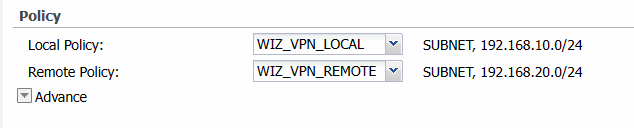

• Helyi házirend és távoli házirend - A helyi és távoli házirendek határozzák meg, hogy a helyközi VPN-ben milyen forgalom kerül titkosításra, így biztosítva a biztonságos, hatékony és helyesen irányított kommunikációt a hálózatok között.

  Megjegyzés: Kérjük, először ellenőrizze, hogy a távoli alhálózat IP-címe nem létezik-e már a helyi alhálózaton, hogy elkerülje a kettős IP-cím-konfigurációt. Ha a távoli alhálózat hasonló egy helyi alhálózathoz, akkor csak a helyi hálózatot tudja elérni.

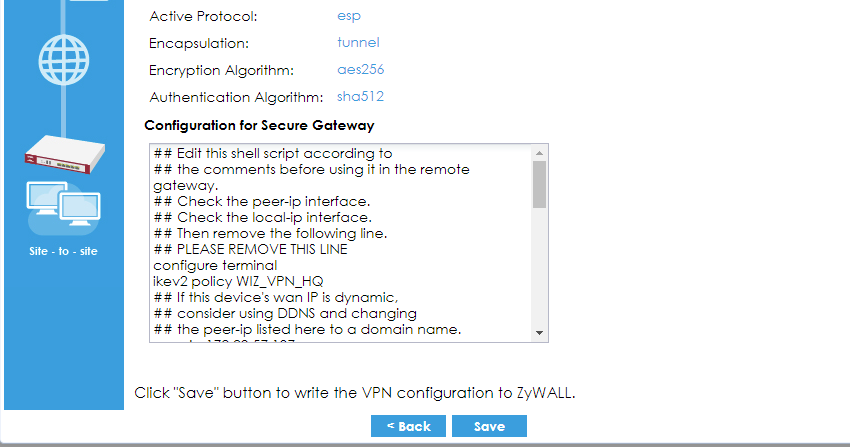

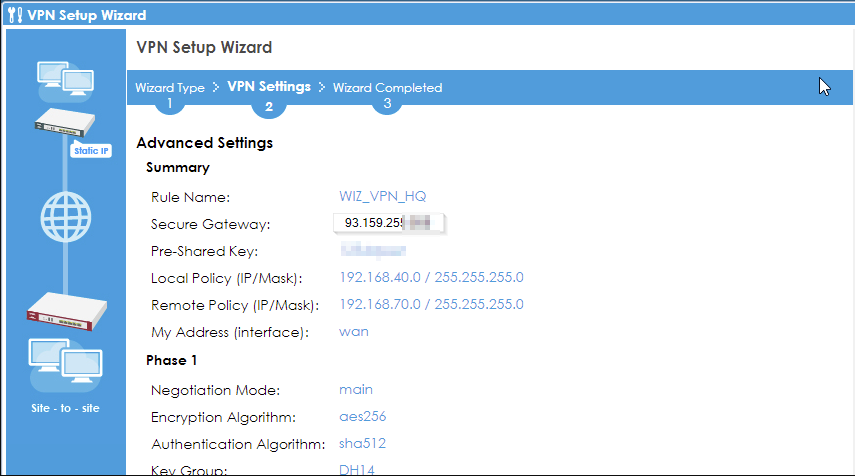

• Miután minden adatot helyesen megadott, kattintson a "Tovább" gombra, ellenőrizze még egyszer az összes beállítást, kattintson a"Mentés" gombra, és folytassa a második tűzfal konfigurálását.

Fióktelep beállításai (Wizzard)

Pontosan ugyanezt az eljárást kell követnie a második telephely tűzfalának beállításához. A fő különbség csak néhány beállításban van.

• Az átjáró IP-jét a központi telephelyen lévő eszköz WAN IP-jeként kell megadni.
• Ahelyi házirend és a távoli házirend is eltérő lesz. Az alábbi példa:
  HQ Site
  Helyi házirend: 192.168.40.1
  Távoli házirend: 192.168.70.1
  Fióktelep:
  Helyi házirend: 192.168.70.1
  Távoli házirend: 192.168.40.1

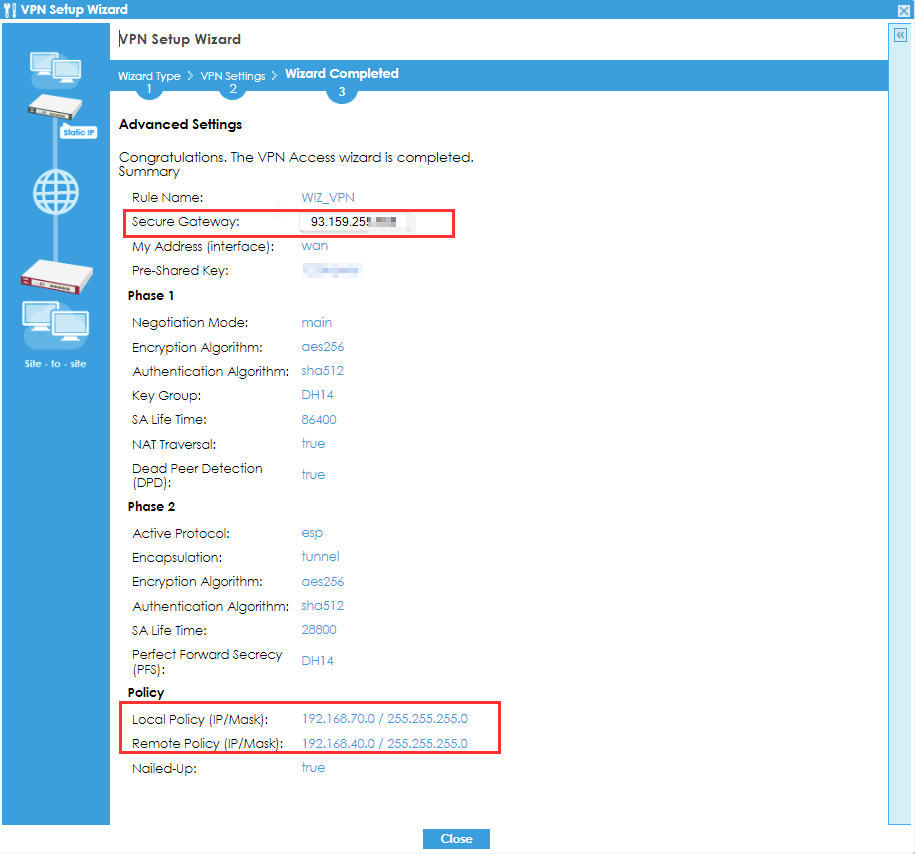

• Ha mindent helyesen konfiguráltunk, és nincs probléma a kapcsolattal, más beállításokkal vagy a felépítéssel, akkor a VPN-kapcsolat a beállítások mentése után azonnal automatikusan létrejön.

Kézi módszer VPN beállítása

VPN átjáró - HQ Site beállítások kézikönyv

• Jelentkezzen be a HQ Site tűzfal webes GUI-ba

• Jelölje be az Engedélyezés jelölőnégyzetet
• Adjon meg egy egyértelmű nevet

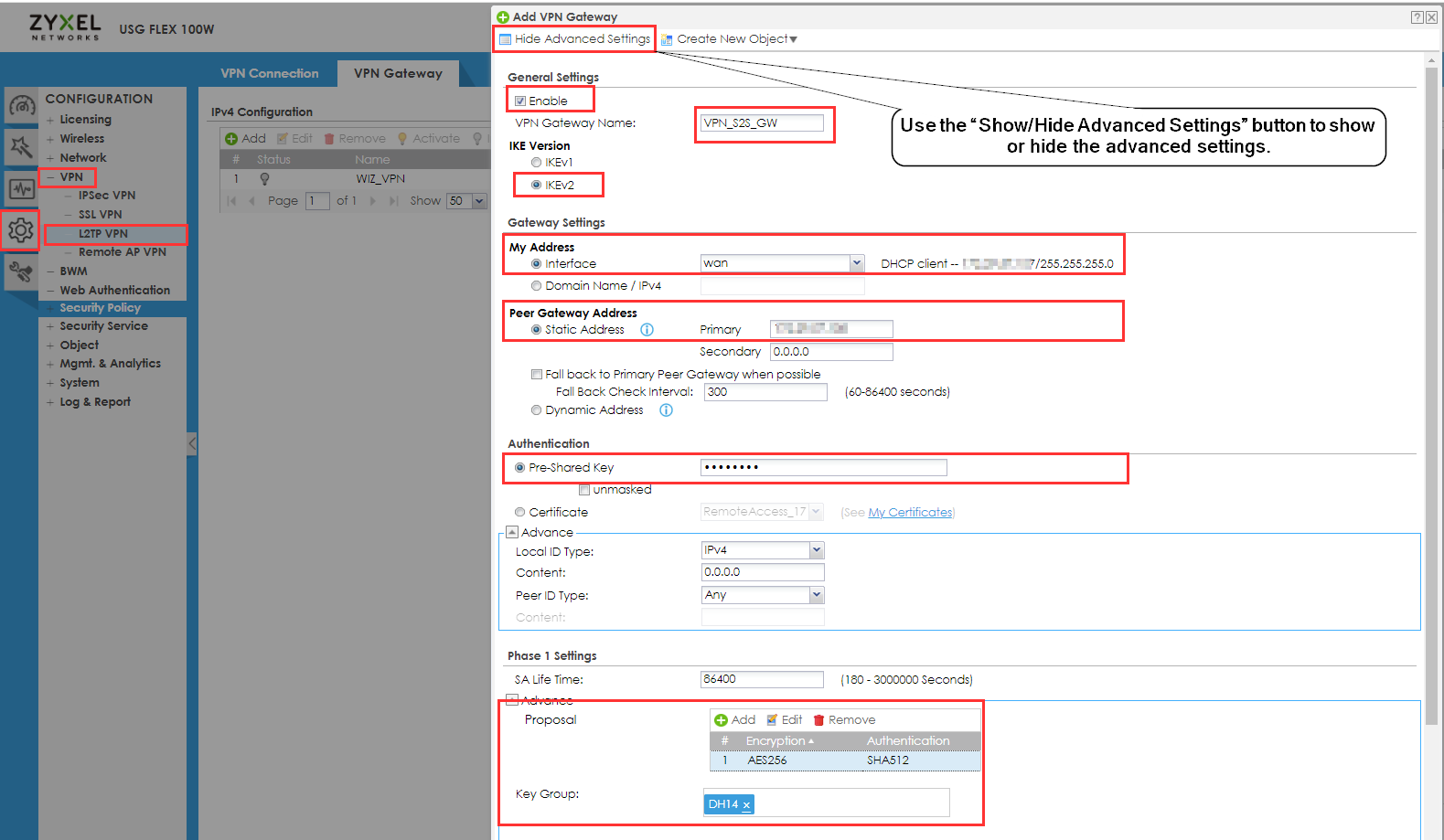

• Válassza ki az IKE verziót

Az IKEv1 helyett erősen javasoljuk az IKEv2 használatát a biztonság javítása, a kapcsolat létrehozásának gyorsítása, a stabilitás, a mobilitás támogatása és a hálózati változások kezelésének hatékonyságának növelése érdekében.

• Saját cím (interfész) - a wan IP-címét állítja be.
• Peer Gateway Address - Ez a második tűzfal WAN-címe; ebben az esetben a Branch site IP-címe. (Amikor elkezdi a második tűzfal konfigurálását, ki kell töltenie ennek a tűzfalnak a WAN IP-címét.
• Előre megosztott kulcs - Hozzon létre egy erős jelszót (ezt a kulcsot fogja használni a távoli eszközön is).
• Phase 1 Settings - Állítsa be az 1. fázisú javaslatokat a kívánt módon. Biztonsági okokból válasszon erős jelszót és jó titkosítási/autentikációs javaslatokat, például AES256 titkosításhoz, SHA512 hitelesítéshez és DH14 kulcscsoporthoz. .

VPN-alagút - HQ Site beállítások kézikönyve

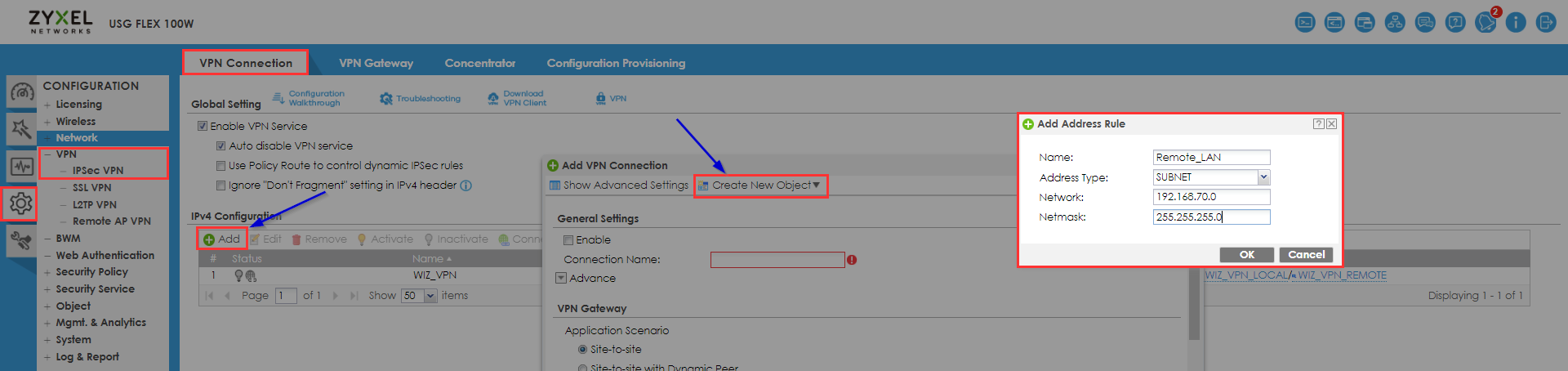

Először is létre kell hoznia egy objektumot a "Távoli házirend" számára a "Create New Object" (Új objektum létrehozása) gombra kattintva és az "IPV4 Address" (IPV4 cím) kiválasztásával.

• Név - adjon meg egy egyértelmű nevet
• Címtípus - "SUBNET"
• Hálózat - a távoli telephely helyi hálózati címe.
• Netmaszk - a távoli telephely alhálózati maszkja.
• Ezután kattintson az "OK" gombra.

Most már folytathatjuk a többi mező kitöltését.

• Jelölje be az Engedélyezés jelölőnégyzetet
• Adjon meg egy egyértelmű nevet
• Válassza a Site-To-Site VPN-t

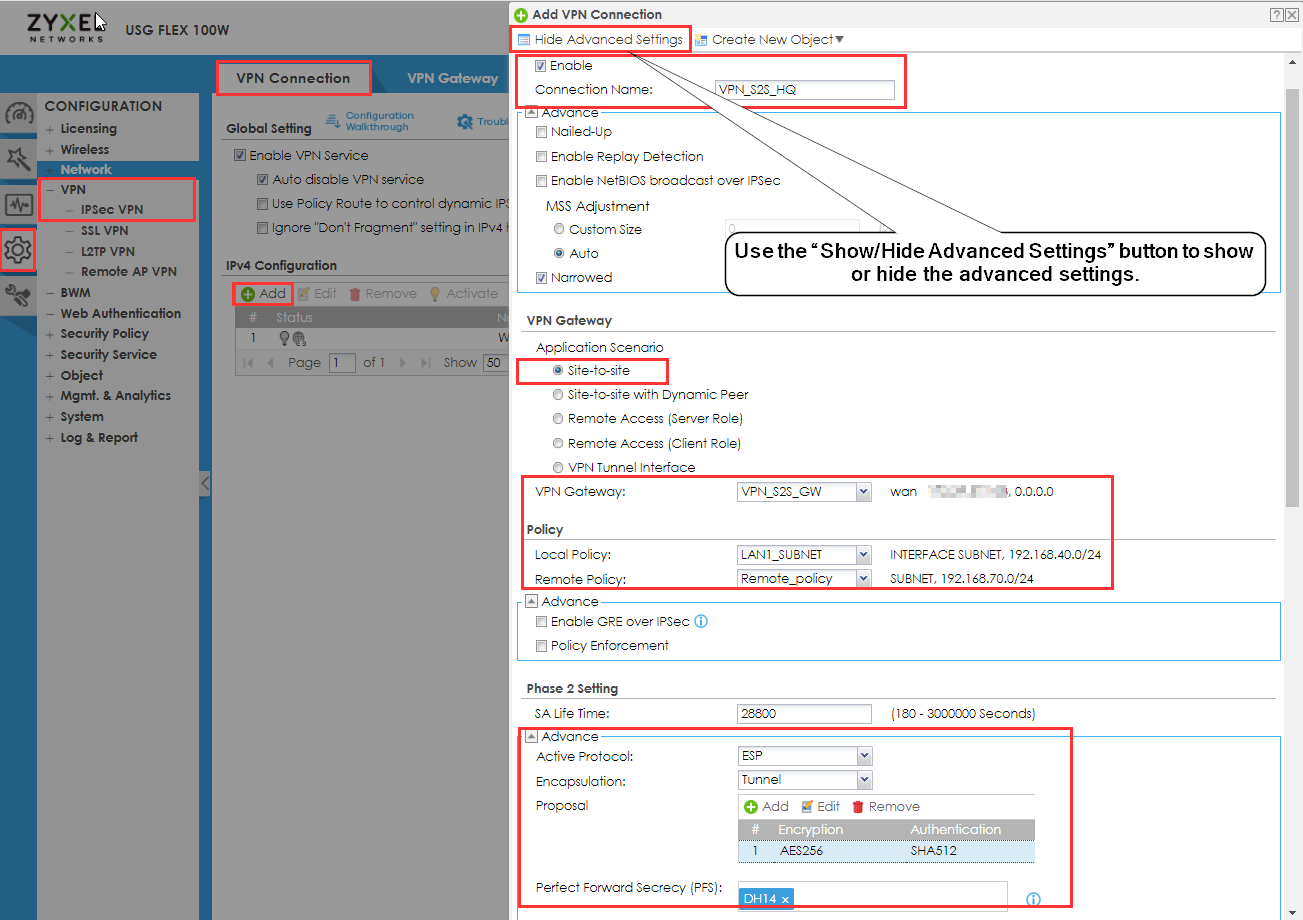

• VPN Gateway - Válassza ki az előző lépésben létrehozott VPN Gateway-t.
• Ahelyi házirend és a távoli házirend eltérő lesz.
• Phase 2 Settings - Állítsa be a kívánt módon a Phase 2 javaslatokat. Biztonsági okokból válasszon erős jelszót és jó titkosítási/autentikációs javaslatokat, például AES256 titkosításhoz, SHA512 hitelesítéshez és DH14 kulcscsoporthoz. .
• Kattintson az "Ok" gombra.

Most már elkezdhetjük a Branch webhely konfigurálását. Ehhez kövesse ugyanazokat a lépéseket, mint a HQ site esetében, de néhány adatot megváltoztatva.

VPN Gateway - Branch Site beállítások kézikönyve

Ismételje meg a HQ lépéseket a VPN átjáró konfigurálásához

• A VPN átjáró konfigurálásakor a HQ telephely tűzfalán a "Peer Gateway Address Static Address" mezőben megadta a fióktelep WAN IP címét. Most, a fióktelep konfigurálásakor a "Peer Gateway Address Static Address " mezőben meg kell adnia a HQ-helyszín WAN IP címét.
• Előre megosztott kulcs - mindkét telephelyen azonosnak kell lennie.

VPN-alagút - fióktelep beállításai kézikönyv

Ismételje meg a HQ lépéseket a VPN-alagút konfigurálásához.

• Néhány eltéréstől eltekintve a HQ-helyszín konfigurálásakor a Távoli házirendben megadta a fióktelep helyén lévő hálózatot. Most, amikor a Branch site konfigurálásakor a HQ site hálózatát kell megadnia a Remote Policy mezőben.

Jelölje be a "Szögezve" opciót a VPN-alagút létrehozásához és az automatikus csatlakozáshoz.

Az eredmény tesztelése

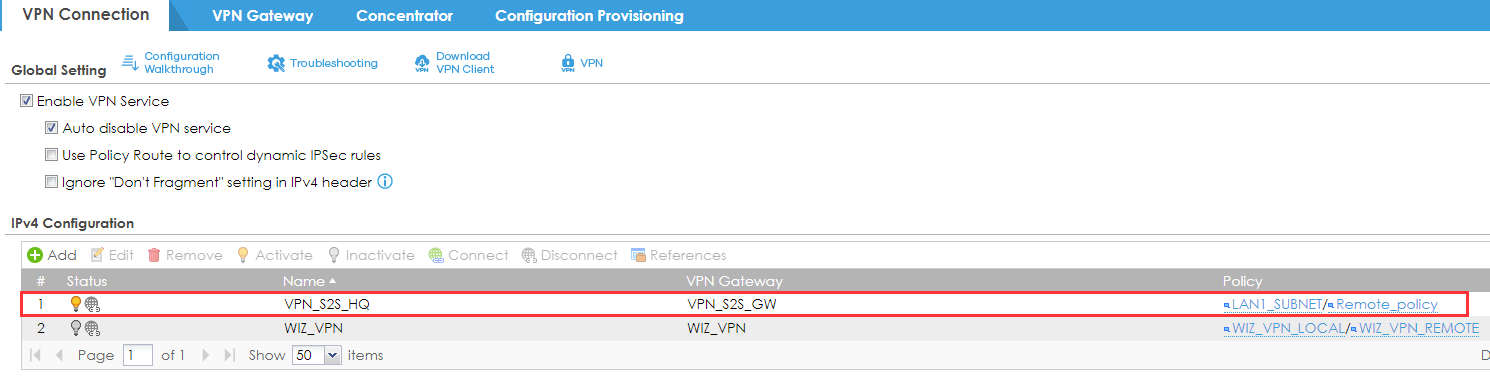

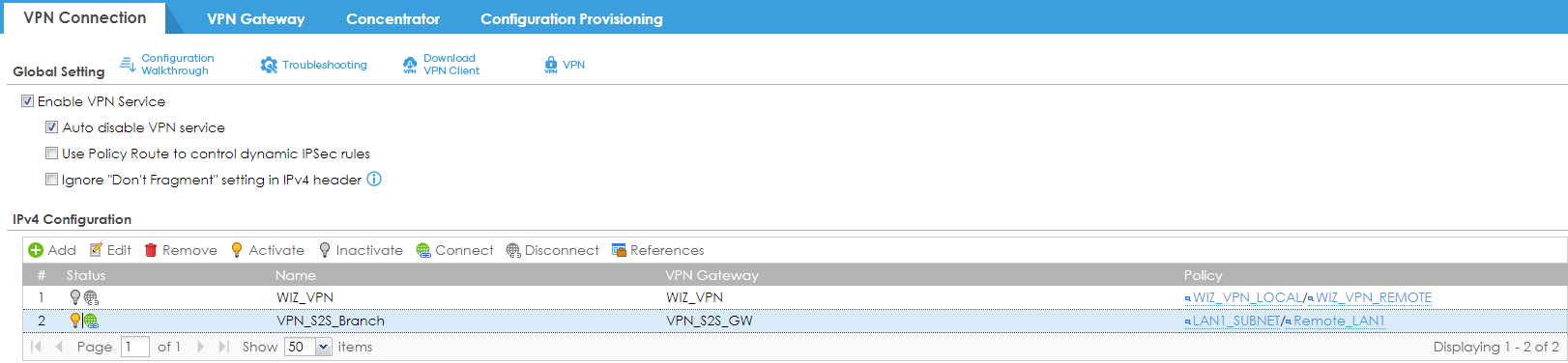

• Csatlakoztassa a VPN-alagutat első alkalommal manuálisan. Ezt követően újra kell vizsgálnia a kapcsolódást és automatikusan újra kell csatlakoznia.

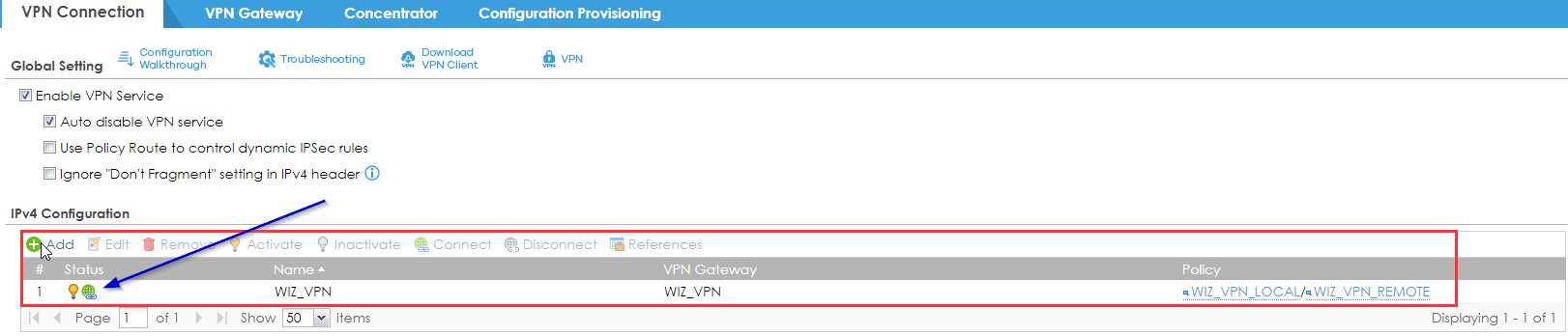

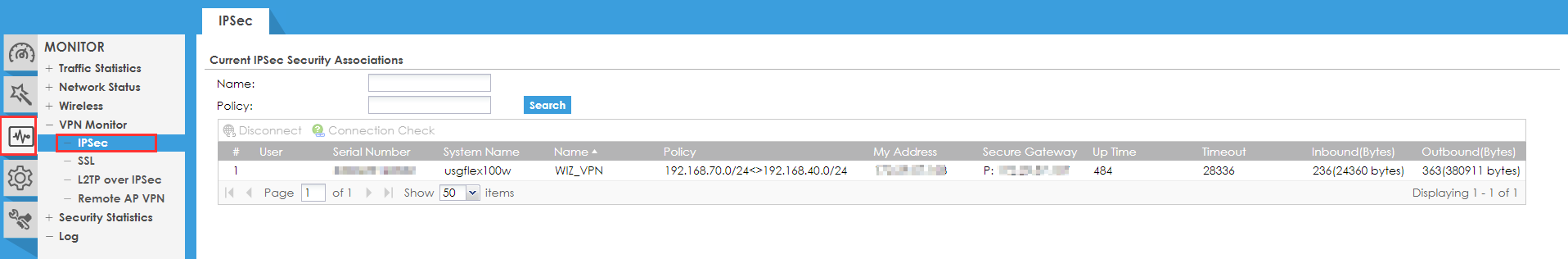

• A VPN-alagút akkor látható, ha a föld szimbólum zöld színű.

Megjegyzés: Kérjük, ellenőrizze tűzfalszabályait, hogy az alapértelmezett IPSec-to-Device és IPSec-to-Any szabályok léteznek-e.
Ellenkező esetben az alagutak közötti forgalom blokkolódhat.

Korlátozás - Több alhálózat használata

A Zyxel tűzfalakon van egy olyan korlátozás, amely szerint egy VPN-alagútban nem lehet több alhálózatot kiválasztani. A helyi házirend (alhálózat) és a távoli házirend (alhálózat) csak egy-egy alhálózattal konfigurálható.

A probléma megkerülésére konfigurálhat egy házirend útvonalat, hogy manuálisan további alhálózatokat irányítson az alagútba.

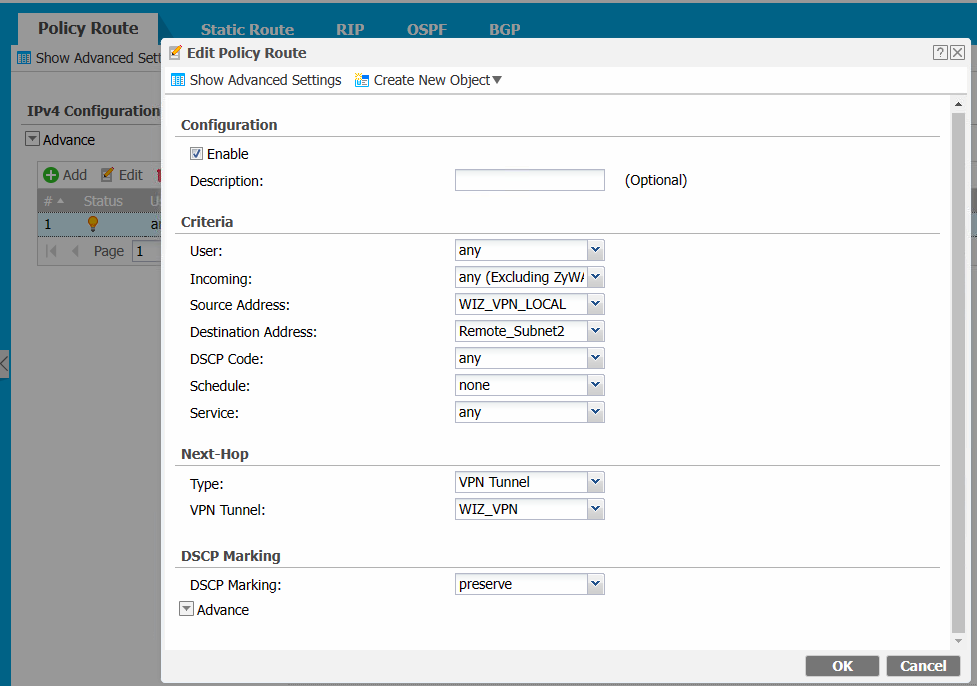

Hozzuk létre ezt a házirend útvonalat:

Megjegyzés! Szükség lehet a válaszcsomagok visszairányítására az alagúton keresztül a távoli telephelyen.

Hibaelhárítás

Gyakori problémák és megoldások:

• Helytelen előmegosztott kulcs: Ellenőrizze kétszer az előre megosztott kulcsot mindkét eszközön.
• Helytelen alhálózati konfiguráció: Győződjön meg róla, hogy a VPN-beállításokban a megfelelő helyi és távoli alhálózat van beállítva.
• Az 1. és 2. fázis beállításai:

Kulcsbeállítások, amelyeket ellenőrizni kell, hogy mindkét oldalon ugyanazok legyenek.

• Hitelesítési módszer: Általában előre megosztott kulcsot használnak.
• Titkosítási algoritmus: AES (128/256 bit), 3DES.
• Hash-algoritmus: Általában SHA-256 vagy SHA-512 vagy SHA-1.
• DH-csoport (Diffie-Hellman-csoport): Biztosítja a biztonságos kulcscserét (pl. 2. csoport, 14. csoport).
• Élettartam:

A hibaelhárítással kapcsolatos részletesebb utasításokért lásd a linket:

Zyxel tűzfal [VPN] - Helyközi VPN hibaelhárítás [Önálló üzemmód].
