Questo articolo spiega come configurare il dispositivo switch (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) e configurare un nuovo indirizzo IP, DHCP, configurazione VLAN, aggregazione di link, aggiornamento del firmware tramite ZON e GUI Web, nonché come raggiungere il dispositivo. Questo articolo illustra anche la protezione da surriscaldamento (punto esclamativo giallo) e come resettare lo switch se qualcosa va storto.
NOTA! Si prega di aggiornare il firmware alla versione più recente a causa di precedenti problemi di firmware su questi modelli. Navigare fino all'aggiornamento del firmware in questo articolo per vedere come fare.
Tabella dei contenuti
1) Impostazione di base
1.1 Accesso al dispositivo
1.2 Modifica dell'indirizzo IP
2) Configurazione VLAN
2.1 Risultato della configurazione VLAN
3) Aggregazione di link / bilanciamento del carico
4) Aggiornamento del firmware
4.1 Utilizzo dell'utilità ZON
4.2 Utilizzo della GUI Web
5) Risoluzione dei problemi
5.1 Ripristino dello switch
5.2 Negoziazione automatica - Il collegamento è solo a 100 Mbit/s
5.3 Problemi di Broadcast Storm e Loop
5.4 Protezione da surriscaldamento (solo XGS1250)
1) Configurazione di base
1.1 Accesso al dispositivo
Si noti che la serie XGS1200 è configurata con IP statico. Pertanto, impostare il PC su un IP statico nell'intervallo 192.168.1.0/24 (ad esempio 192.168.1.100), quindi accedere a http://192.168.1.3 e inserire la password 1234.
In caso di problemi, consultare questo articolo su come accedere all'interfaccia grafica Web del dispositivo:
1) Accesso al router tramite GUI Web
2) Assegnare un IP statico a un PC Windows
1.2 Modifica dell'indirizzo IP
Quando si accede per la prima volta allo switch, viene richiesto di modificare l'indirizzo IP dello switch.
Abilitare il DHCP sullo switch o mantenerlo disabilitato e cambiare l'IP statico del dispositivo.

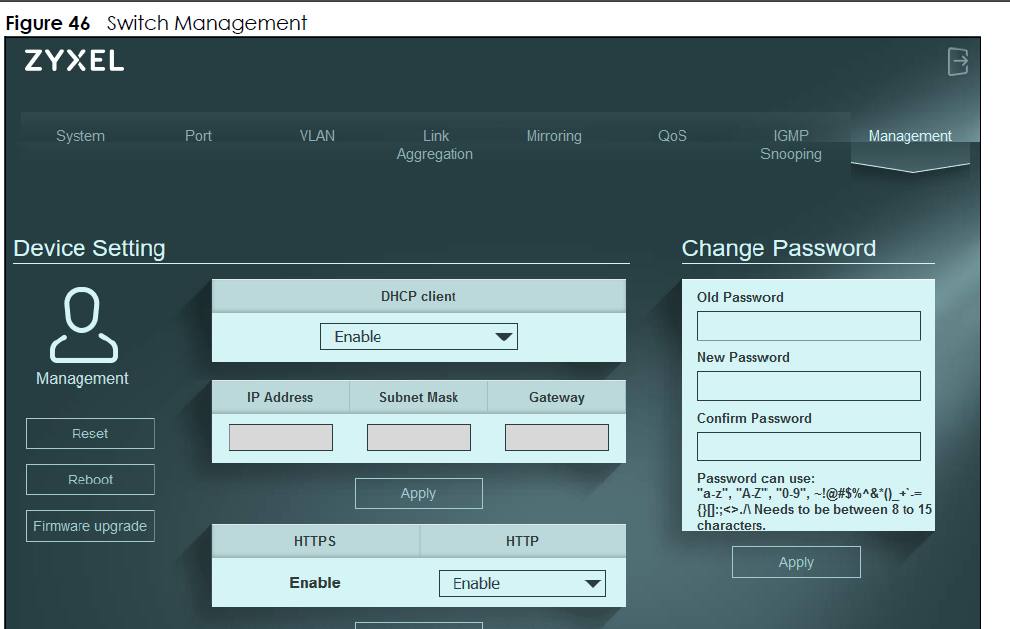

Per modificare l'indirizzo IP si può anche andare su "Gestione" nella GUI dello switch.
2) Configurazione VLAN
Se non siete sicuri di cosa configurare nella sezione VLAN, leggete qui ulteriori informazioni sulle VLAN.
2.1 Come funziona la VLAN
Per avere una comprensione di base delle VLAN e per realizzare una configurazione VLAN di base, è necessario ricordare alcuni punti:
1. Per ogni porta è possibile avere un solo membro non etichettato.
2. Membro non etichettato = PVID
2. Tutto il resto deve essere taggato
3. Quasi tutti i computer non sono in grado di gestire il traffico taggato, quindi è necessario avere una VLAN non taggata sulla porta a cui si collega il PC.
4. In alcuni rari casi, queste regole non si applicano.
2.2 Configurazione delle VLAN
Per configurare la VLAN, scegliere il PVID appropriato della porta (di solito la VLAN di gestione 1).
Per creare una nuova VLAN, premere il pulsante "Crea nuova VLAN".

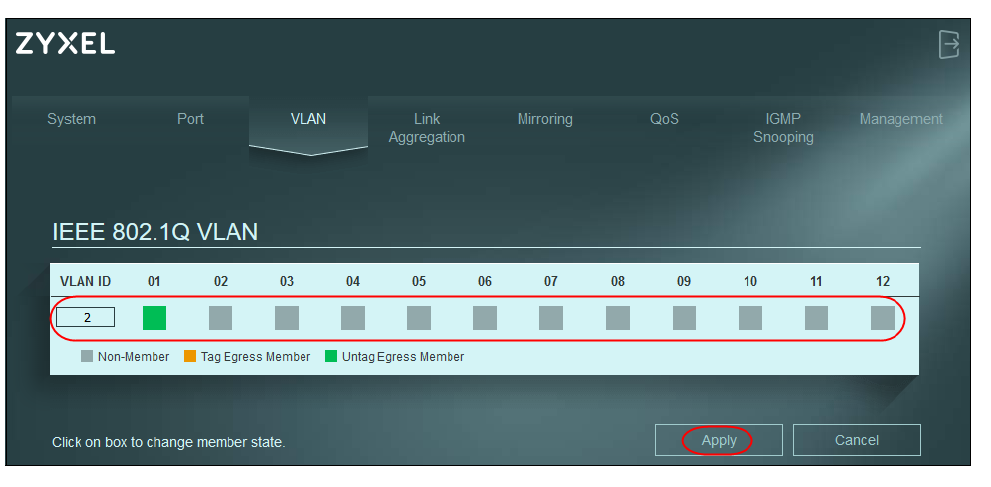

Selezionare quindi l'ID della VLAN e contrassegnare le porte su cui si desidera creare la nuova VLAN. Di solito il nuovo membro della VLAN viene etichettato perché il PVID 1 è il "membro di uscita senza etichetta". Assicurarsi di contrassegnare la VLAN2 come arancione. Quindi premere "Applica".
2.3 Risultato della configurazione della VLAN

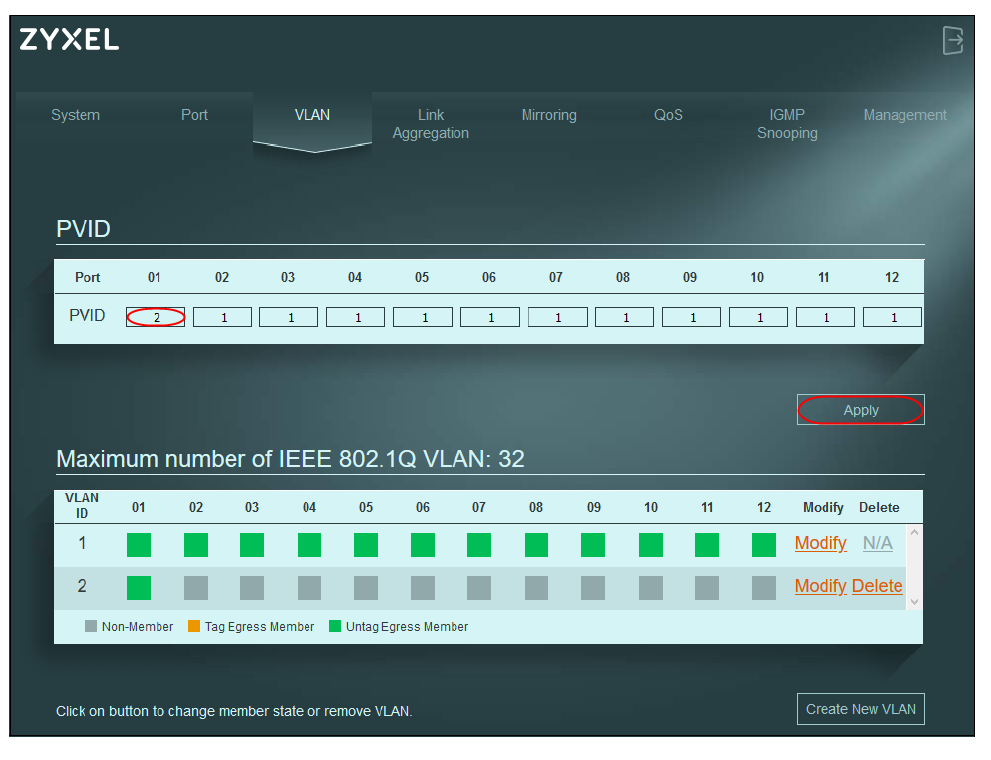

Nota! Di solito è possibile utilizzare solo 1 membro untagged per porta. Si consiglia di configurare la VLAN 2 come "Tag Egress Member" (selezionare l'appartenenza arancione) e non come untagged in questo scenario.
3) Aggregazione di link / bilanciamento del carico
L'aggregazione dei collegamenti (LAG) consiste nel prendere due porte e combinarle/raggrupparle in una sola per ottenere una maggiore capacità (velocità o affidabilità) sul collegamento. Per saperne di più , consultare qui.
La configurazione dell'aggregazione dei collegamenti su questi switch è molto semplice da configurare, ma anche poco personalizzabile.

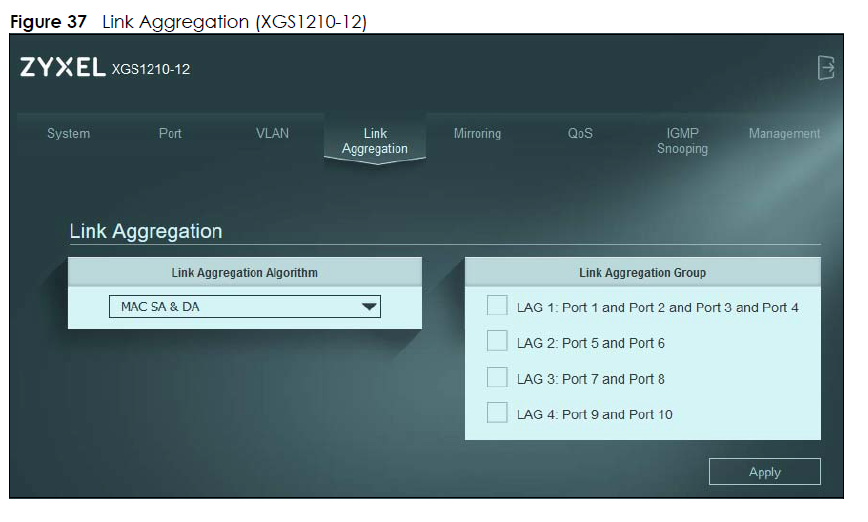

Sono disponibili quattro opzioni:
- Aggregazione di link Porta 1, 2, 3 e 4
- Aggregazione di link porte 5 e 6
- Link aggregation port 7 e 8 e/o;
- Porta di aggregazione link 9 e 10
3.1 Abbreviazioni LAG
MAC SA - Distribuisce il traffico in base all'indirizzo MAC di origine del pacchetto.
MAC DA - Distribuzione del traffico in base all'indirizzo MAC di destinazione del pacchetto
MAC SA e DA - Distribuisce il traffico in base a una combinazione di indirizzo MAC di origine e di destinazione del pacchetto.
4) Aggiornamento del firmware
In questa sezione viene illustrato come aggiornare il firmware del dispositivo al software più recente.
4.1 Utilizzo dell'utilità ZON

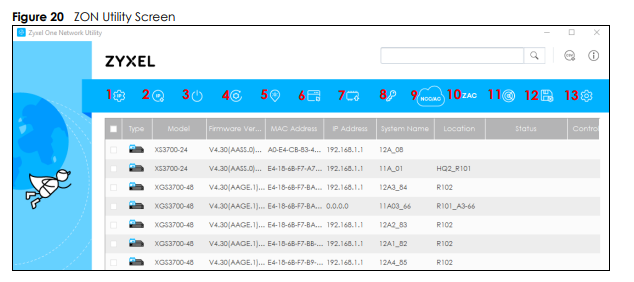

Scaricare Zyxel One Network Utility (ZON) e installarlo.
Selezionare (contrassegnare) il dispositivo e fare clic su Aggiornamento firmware per aggiornare il firmware del dispositivo selezionato (7).
4.2 Utilizzo della GUI Web
Per prima cosa scaricare il firmware più recente su https://download.zyxel.com, oppure andare direttamente alla pagina di download del dispositivo qui:
GS1200-8HPv2 - Pagina di download
Scaricare il firmware e salvarlo sul PC. Assicurarsi di decomprimere il file scaricato prima di procedere.

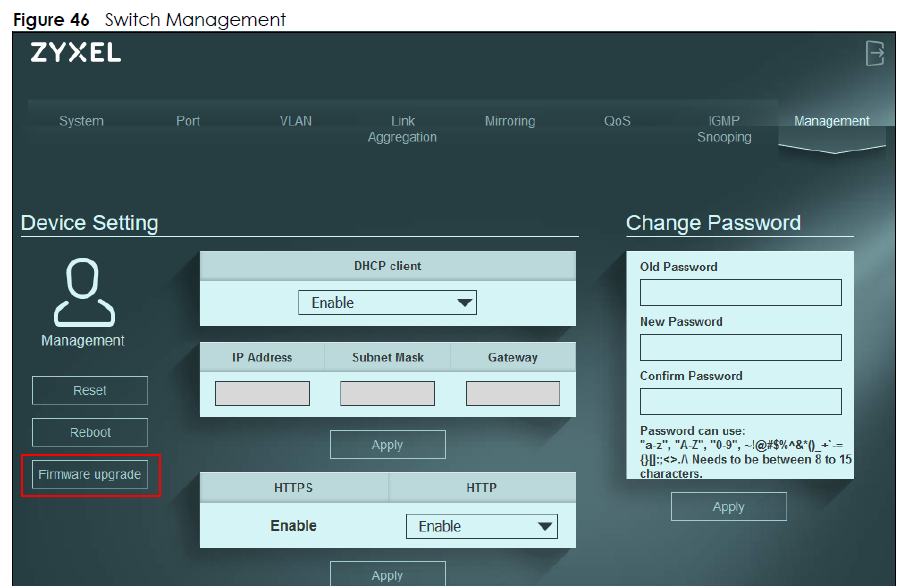

Quindi, effettuare il login allo switch (se si riscontrano problemi, fare clic qui) e navigare in Gestione -> Aggiornamento firmware

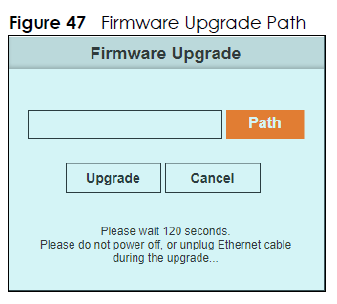

Scegliere il file del firmware decompresso facendo clic sul pulsante "Percorso" e, dopo aver selezionato il firmware, fare clic su Aggiorna.
5) Risoluzione dei problemi
5.1 Ripristino dello switch

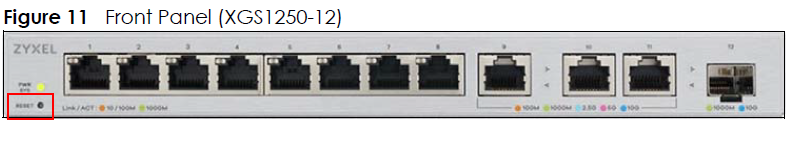

Se si verificano problemi con lo switch, è una buona idea ripristinare le impostazioni di fabbrica. Per resettare lo switch, accendere il dispositivo e tenere premuto per 15 secondi il pulsante RESET situato in basso a sinistra dell'hardware, quindi rilasciarlo.
5.2 Auto-negoziazione - Il collegamento è solo a 100 Mbit/s
Per impostazione predefinita, lo switch dovrebbe auto-negoziare 1000 mbit/s (1 gbit) sulla porta con il dispositivo collegato a tale porta; tuttavia, in alcuni casi, ciò potrebbe non riuscire e si vedranno solo 100 mbit/s su una porta.
Le soluzioni possibili sono;
a) Sostituire il cavo
Spesso i cavi difettosi collegati allo switch sono il motivo principale per cui il collegamento è solo a 100 mbit/s. Se si cerca di forzare la velocità di 1000 mbit/s sullo switch, questo probabilmente metterà "link down". Pertanto, lo switch non può impostare staticamente la velocità a 1 gbit/s per costringere la porta a negoziare, perché il collegamento si interromperà.
b) Provare con un'altra porta
La soluzione successiva è cambiare la porta per vedere se tutte le porte si comportano allo stesso modo.
c) Provare un altro dispositivo con la stessa porta e lo stesso cavo
In questo modo si determinerà se c'è qualcosa che non va nella scheda di rete del dispositivo collegato allo switch.
5.3 Problemi di Broadcast Storm e Loop
Se si sospetta la presenza di tempeste Broadcast/Multicast nella rete e sullo switch, è possibile attivare il "Broadcast Storm Control" e impostarlo a 100 pps (pacchetti al secondo), nonché disattivare la "Loop Prevention" per vedere se cambia qualcosa.
5.4 Protezione da surriscaldamento (solo XGS1250)

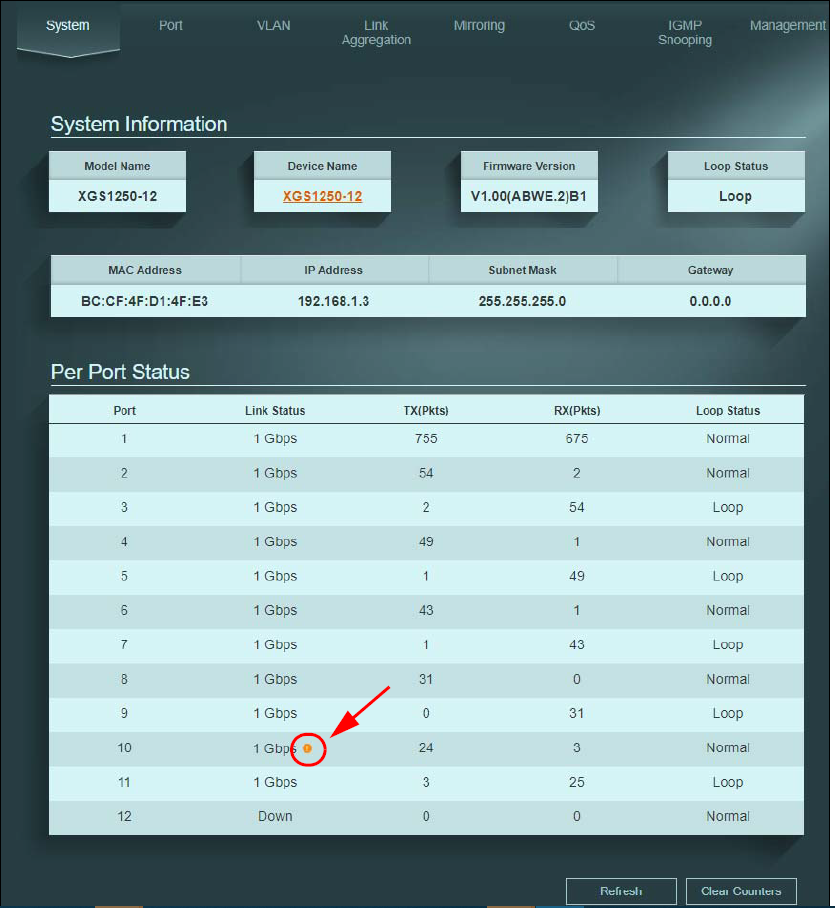

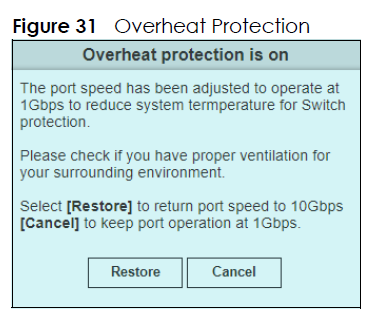

Se le porte da 10 gigabit si surriscaldano troppo a lungo, la velocità della porta viene automaticamente ridotta a 1 gbit per protezione. Sullo schermo del sistema verrà visualizzata un'icona con un piccolo punto esclamativo giallo accanto allo stato del collegamento. Assicurarsi che l'ambiente non superi i 40 gradi Celsius.
Fare clic sul punto esclamativo per tornare alla velocità di 10 gbit sulla porta a 10 gbit.
