Serie Zyxel VMG/ AMG / XMG [Router DSL] - Impostazione del VMG / XMG come modalità bridge modem e disabilitazione delle porte LAN

Questo documento fornisce una guida completa sulla configurazione del dispositivo di accesso a Internet della serie VMG / AMG / XMG DSL Router per il funzionamento in modalità bridge e la gestione delle funzionalità delle porte LAN. Impostando il dispositivo in modalità bridge, esso si connette tramite xDSL al provider e fornisce una semplice connessione Ethernet sulla porta 1, senza che il dispositivo esegua alcuna attività di routing o firewall. Inoltre, la guida spiega come disabilitare le porte LAN 2-4 per evitare che i clienti ricevano un altro IP DHCP dal server DHCP. In modalità bridge, tutte le attività della LAN, comprese quelle di firewall e gestione della WLAN, sono gestite dal gateway collegato al dispositivo VMG.

Sono disponibili due diverse versioni della GUI Web (denominate"Nuova" e"Vecchia"):

Modalità Bridge VMG Series (Nuova versione)

• Aprire un browser Internet e accedere alla GUI Web del dispositivo VMG (l'impostazione predefinita è 192.168.1.1).
• Inserire il nome utente e la password, che sono quelli predefiniti:

Username: admin
Password: 1234 (or labeled on the device)

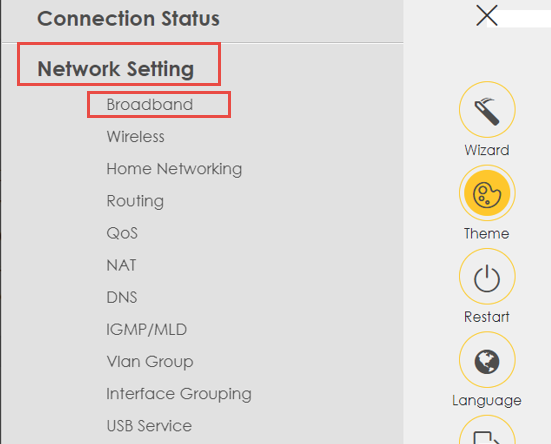

• Spostarsi su Impostazioni di rete > Menu Banda larga

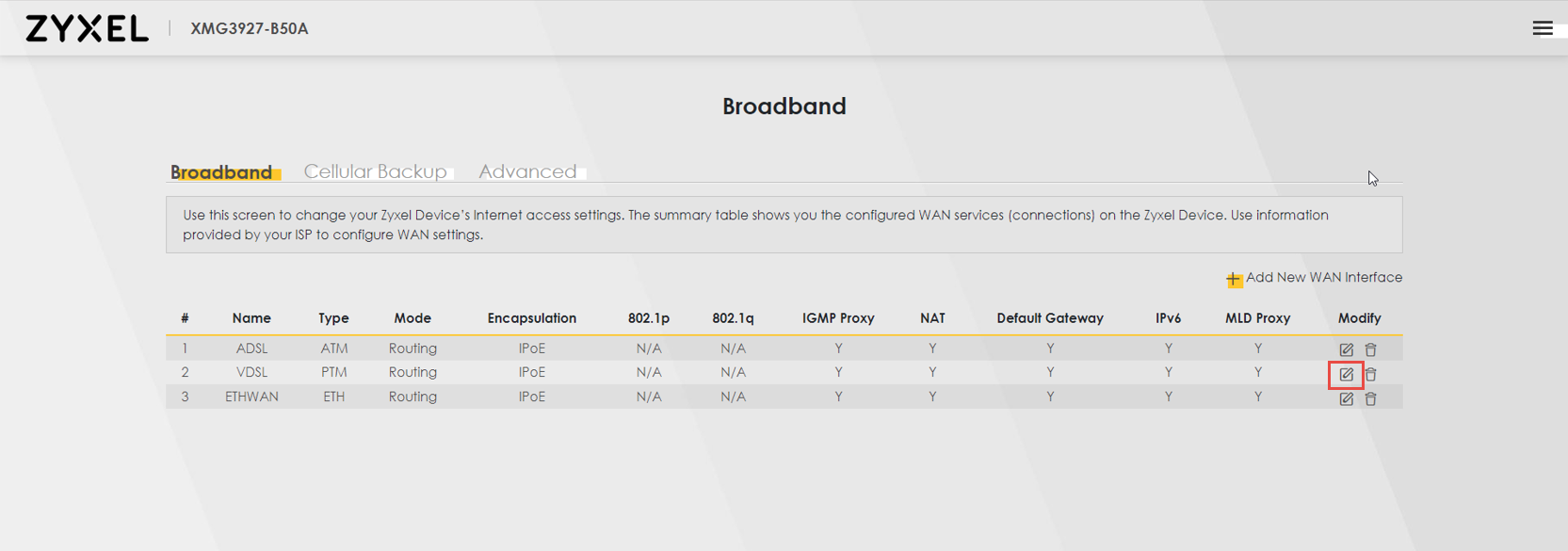

• Modificare il tipo di connessione che si desidera impostare in modalità bridge

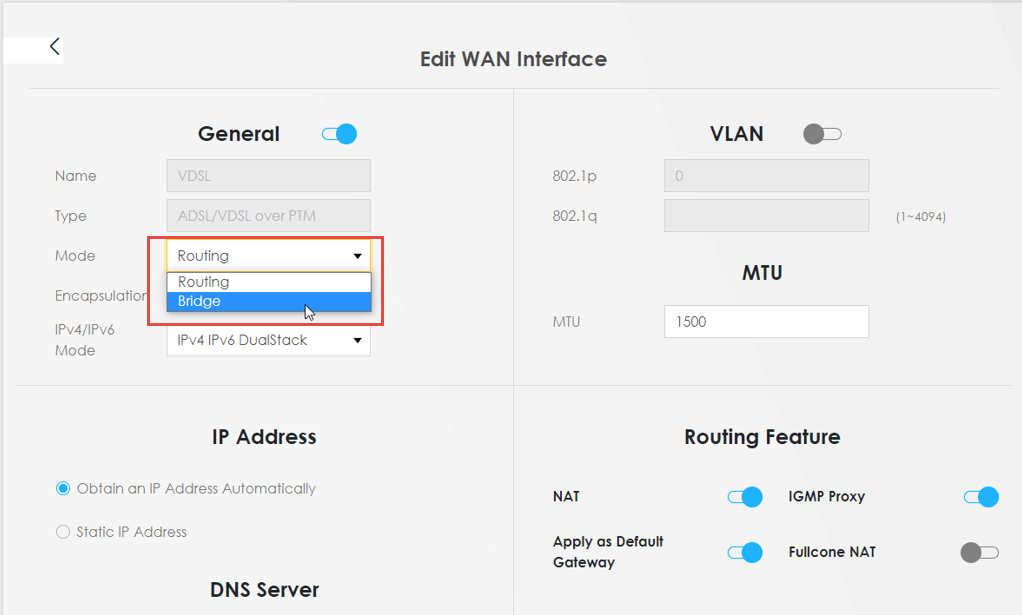

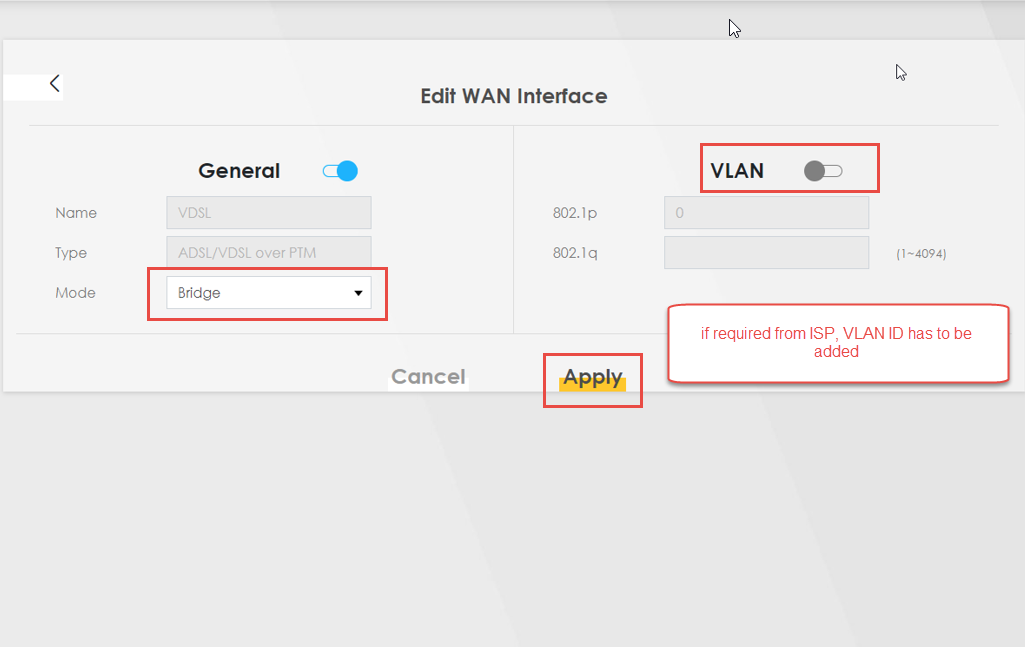

• Selezionare Bridge come modalità e inserire un ID VLAN, se necessario.

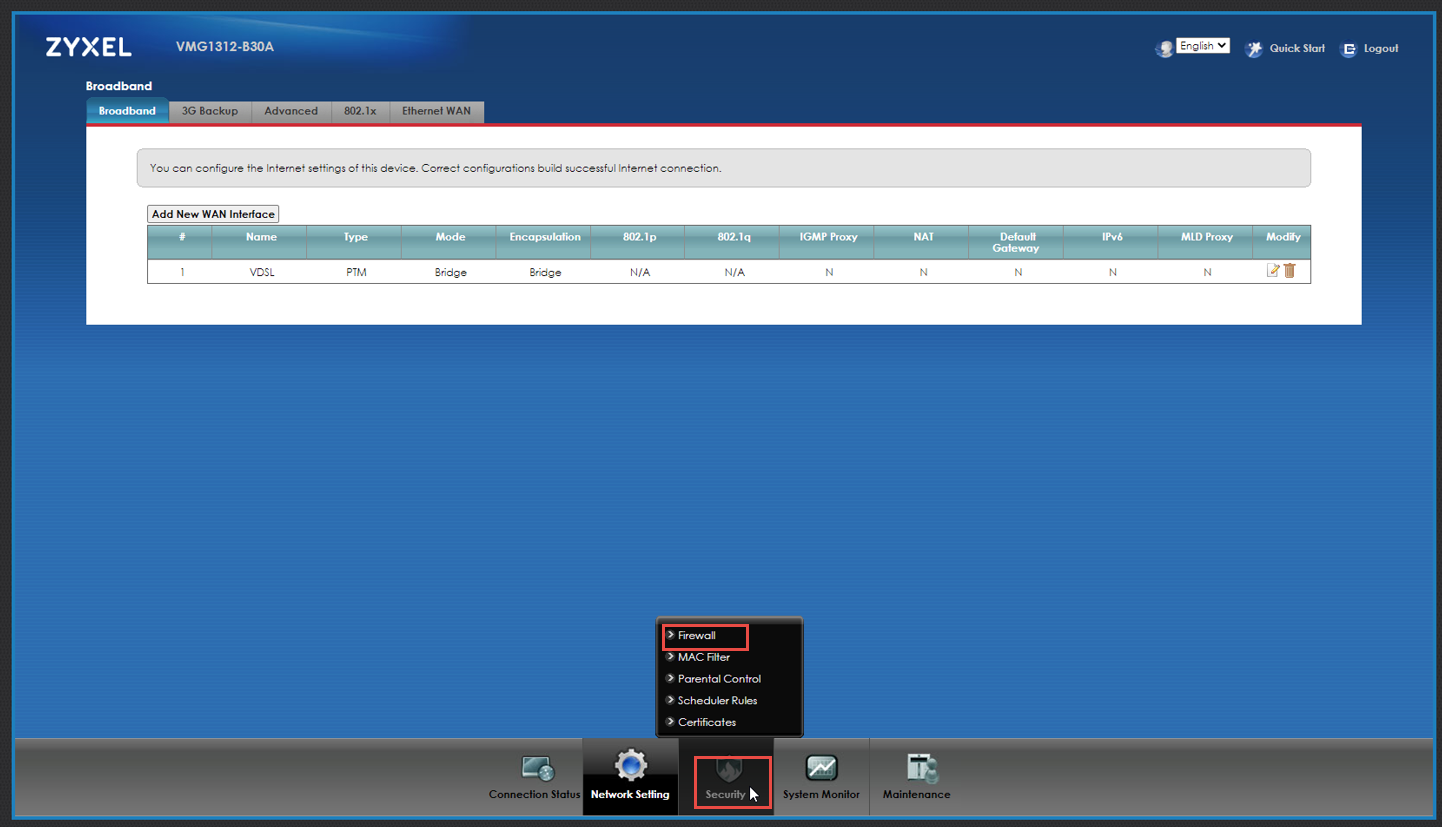

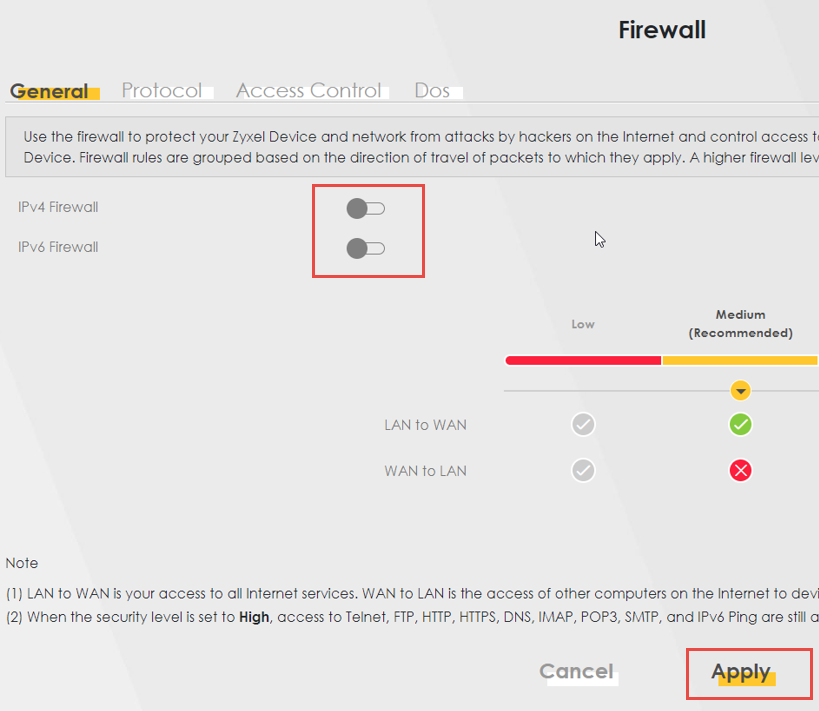

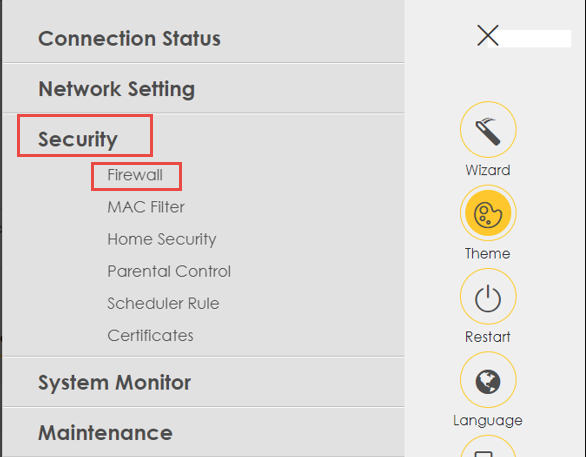

• Andare su Sicurezza > Firewall e disattivare il Firewall IPv4 e IPv6.

• Dopo aver configurato il tutto, riavviare il dispositivo, che ora funzionerà in modalità bridge.

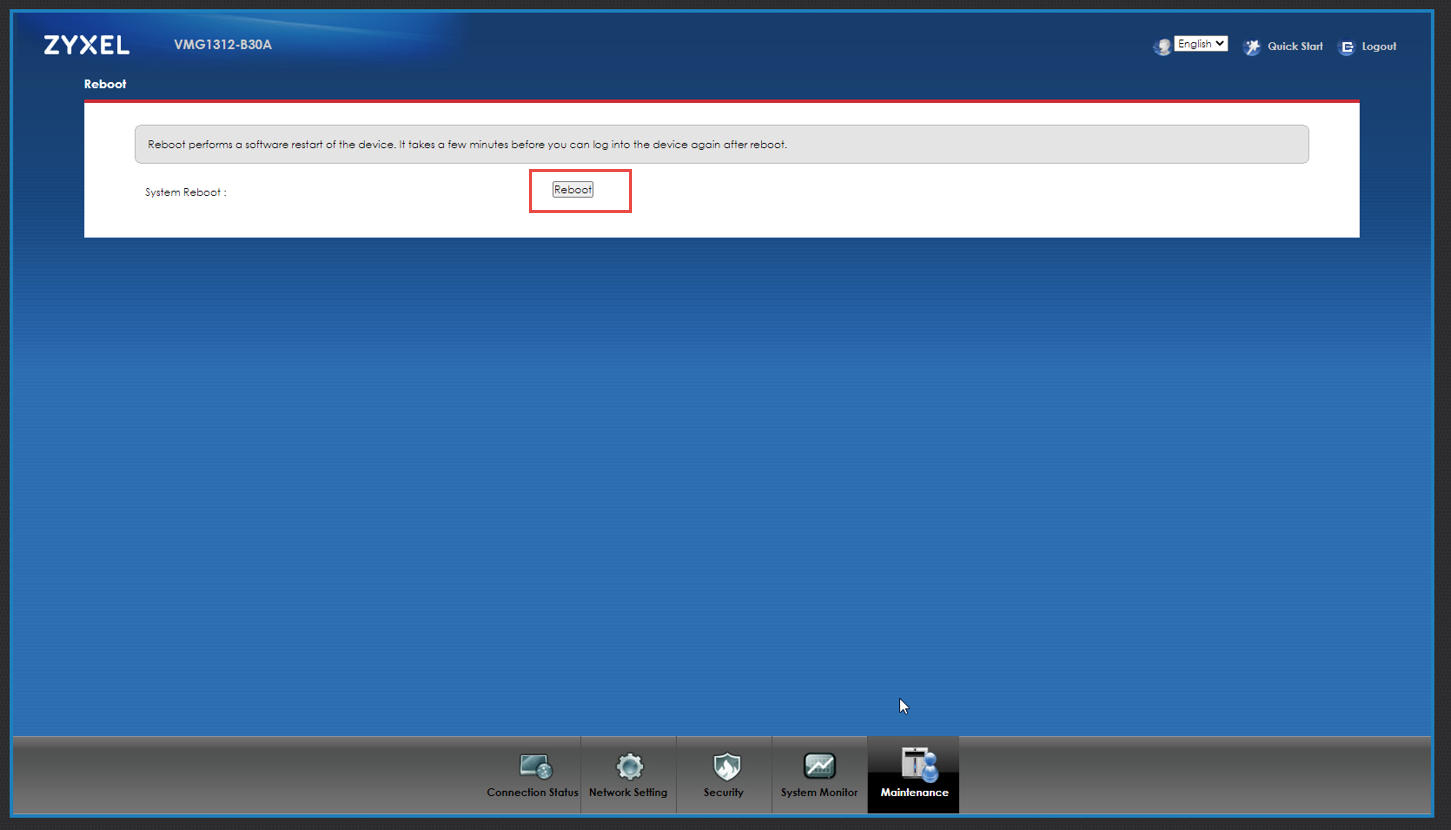

Maintenance > Reboot

Nota: è ancora possibile accedere al VMG tramite il suo IP di gestione.

Modalità bridge Serie AMG (vecchia versione)

• Aprire un browser Internet e accedere alla GUI web del dispositivo XMG (l'impostazione predefinita è 192.168.1.1).

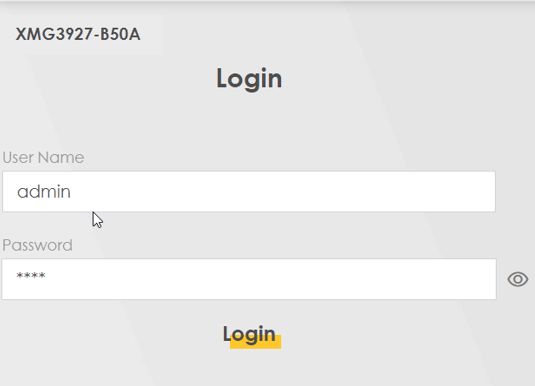

• Inserire il nome utente e la password predefiniti:

• Spostarsi su Impostazioni di rete > Menu Banda larga

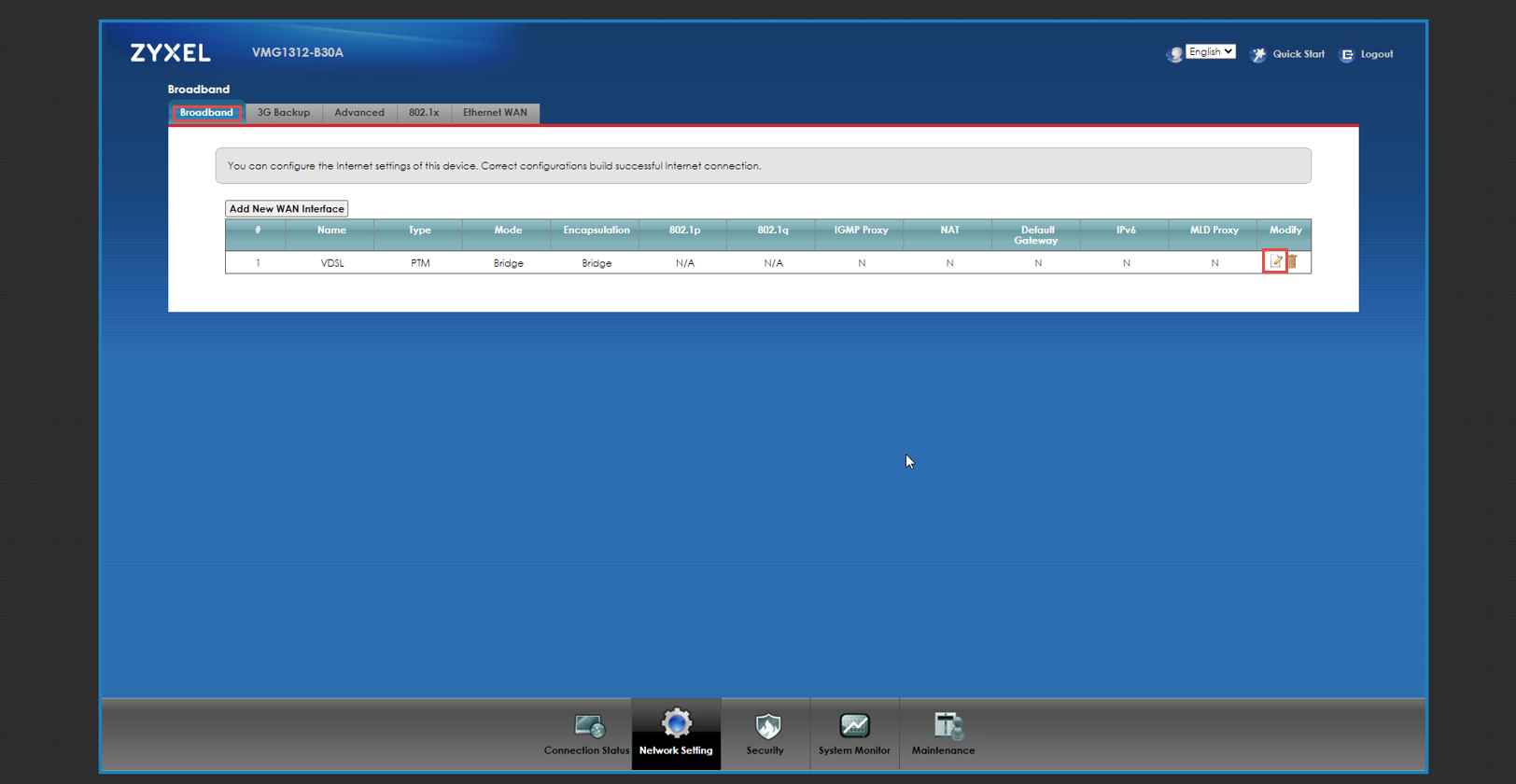

• Modificare il tipo di connessione che si desidera impostare in modalità bridge

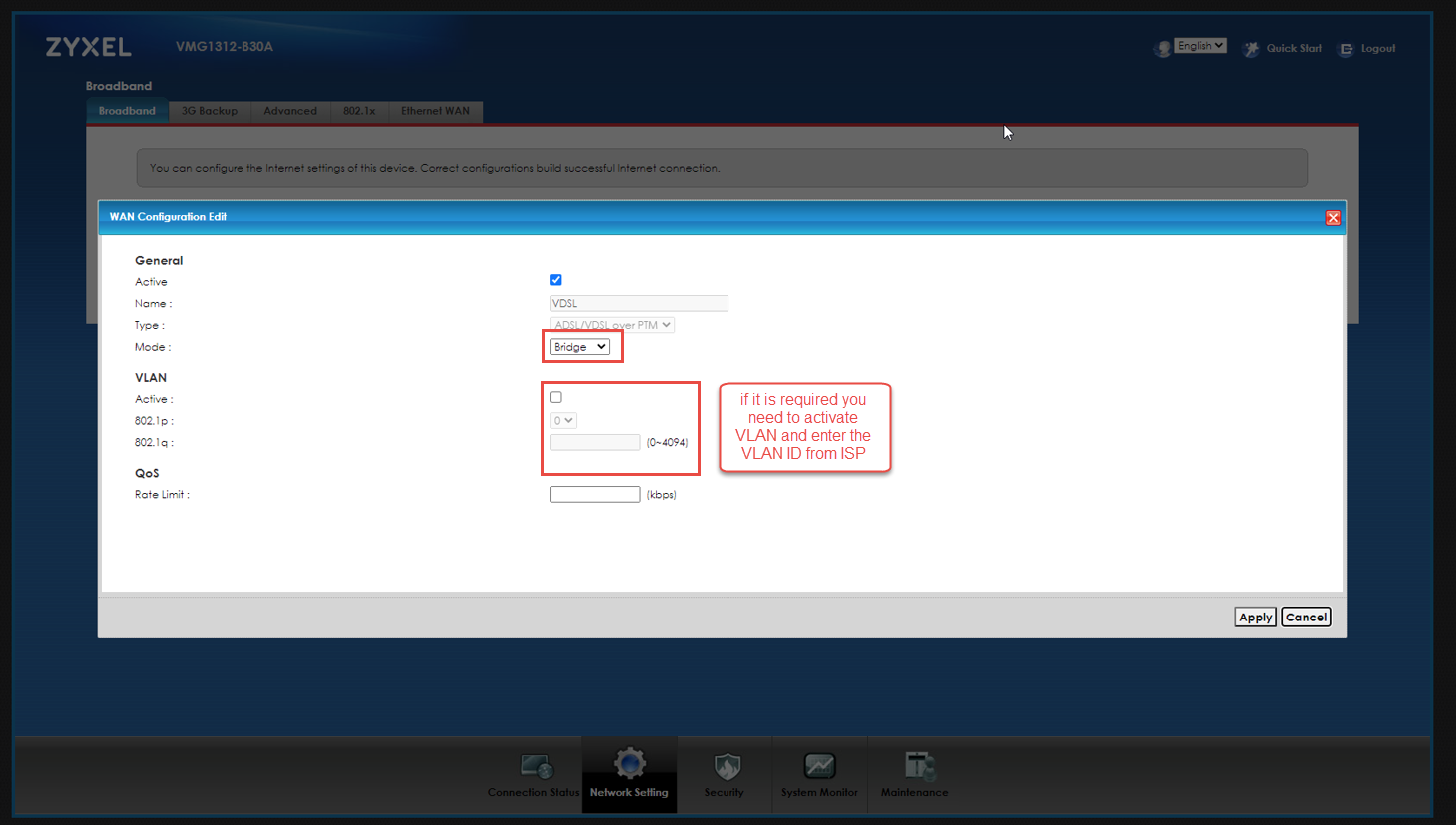

• Selezionare Bridge come modalità e inserire un ID VLAN, se necessario.

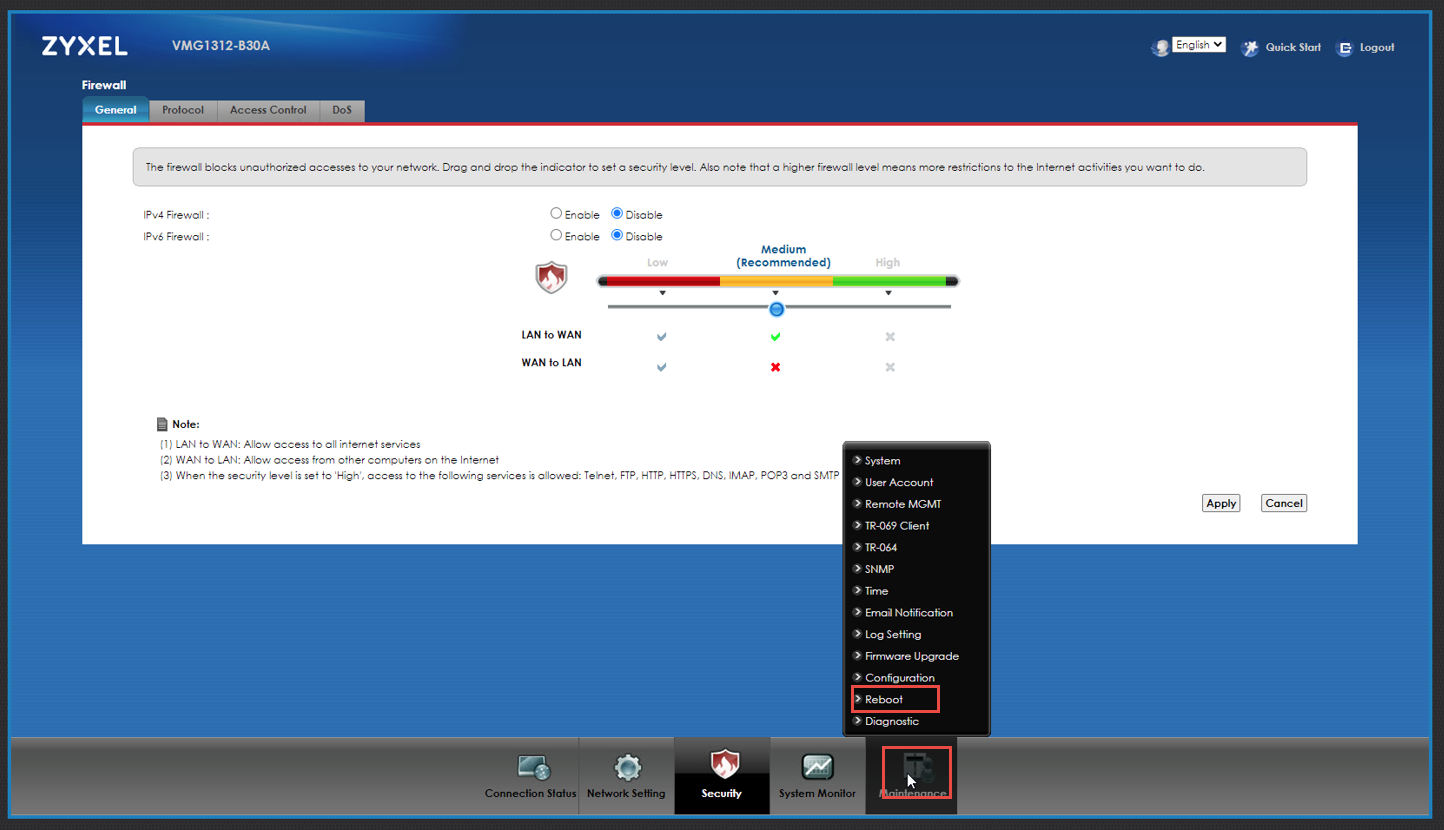

• Andare su Sicurezza > Firewall e disabilitare il Firewall IPv4 e IPv6

Dopo aver configurato il tutto, riavviare il dispositivo, che ora funzionerà in modalità bridge.

Nota: è ancora possibile accedere al VMG tramite il suo IP di gestione.

Modalità bridge Serie AMG

• Aprire un browser Internet e accedere alla GUI web del dispositivo AMG (l'impostazione predefinita è 192.168.1.1).
• Inserire il nome utente e la password, che sono predefiniti:

Username: admin
Password: 1234 (or labeled on the device)

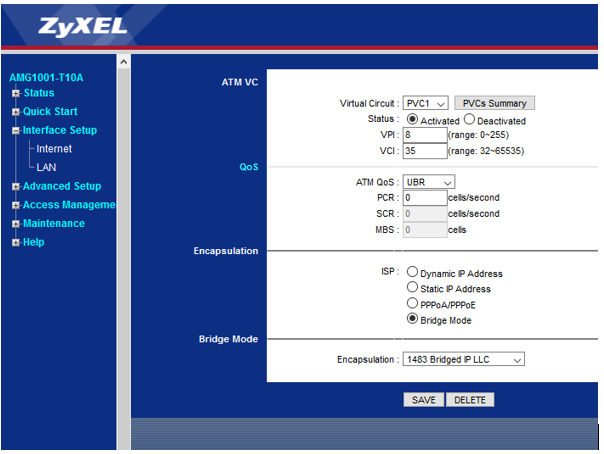

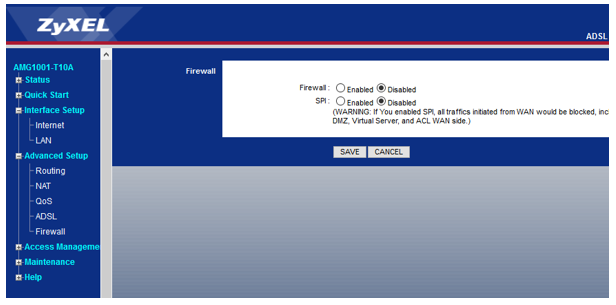

• Creare il PVC con le impostazioni Bridge e disabilitare il Firewall

• Ora riavviare il dispositivo!
• Dopo il riavvio, controllare il lato LAN. Qui il client riceve l'IP dal PVC 8/35:

Disabilitare le porte LAN sul dispositivo VMG

Nota: Assicurarsi che venga aggiunta una nuova interfaccia WAN che utilizzi IPoE. La VLAN selezionata non deve essere attualmente in uso su nessuno switch, DSLAM o gateway all'interno della WAN del CPE.

• È necessario aggiungere una nuova interfaccia WAN con IPoE. Assicurarsi di non utilizzare una VLAN esistente su nessuno switch, DSLAM o gateway nella WAN del CPE.
• Creare un nuovo gruppo di interfacce. Qui si scelgono le porte LAN che devono essere inattive. Come tipo di PTM scegliere la nuova interfaccia WAN creata in precedenza.
