Belangrijke mededeling: |
Dit artikel zal uitleggen hoe u uw switch apparaat (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) instelt en een nieuw IP adres, DHCP, VLAN configuratie, Link aggregatie, Firmware upgrade via ZON & Web GUI en hoe u het apparaat kunt bereiken. Dit artikel toont ook oververhittingsbeveiliging (geel uitroepteken), hoe u uw switch reset als er iets misgaat.
OPMERKING: upgrade de firmware naar de laatste versie vanwege eerdere firmwareproblemen met deze modellen. Navigeer naar firmware-upgrade in dit artikel om te zien hoe.
Inhoudstafel
1) Basisinstellingen
1.1 Inloggen op het apparaat
1.2 IP-adres wijzigen
2) VLAN-configuratie
2.1 Resultaat VLAN-configuratie
3) Verbindingsaggregatie / Laadbalancering
4) Firmware Upgrade
4.1 ZON-hulpprogramma gebruiken
4.2 Web GUI gebruiken
5) Problemen oplossen
5.1 Reset de schakelaar
5.2 Auto-Negotiation - Link is slechts 100 Mbit/s
5.3 Broadcast Storm & Loop problemen
5.4 Bescherming tegen oververhitting (alleen XGS1250)
1) Basisinstellingen
1.1 Inloggen op het apparaat
Merk op dat de XGS1200-serie is geconfigureerd met statische IP. Dus stel uw PC in op statisch IP op het 192.168.1.0/24 bereik (bijvoorbeeld 192.168.1.100) en ga dan naar http://192.168.1.3 en voer het wachtwoord 1234 in.
Als je problemen hebt, bekijk dan dit artikel over hoe je de Web GUI van je apparaat kunt bereiken:
1) Toegang tot uw router via Web GUI
2) Een statisch IP toewijzen aan een Windows PC
1.2 IP-adres wijzigen
Wanneer u voor het eerst inlogt op de switch wordt u gevraagd het IP-adres van de switch te wijzigen.

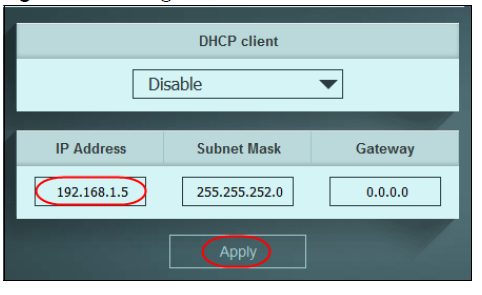

Schakel DHCP in op de switch of houd het uitgeschakeld en verander het statische IP van het apparaat.

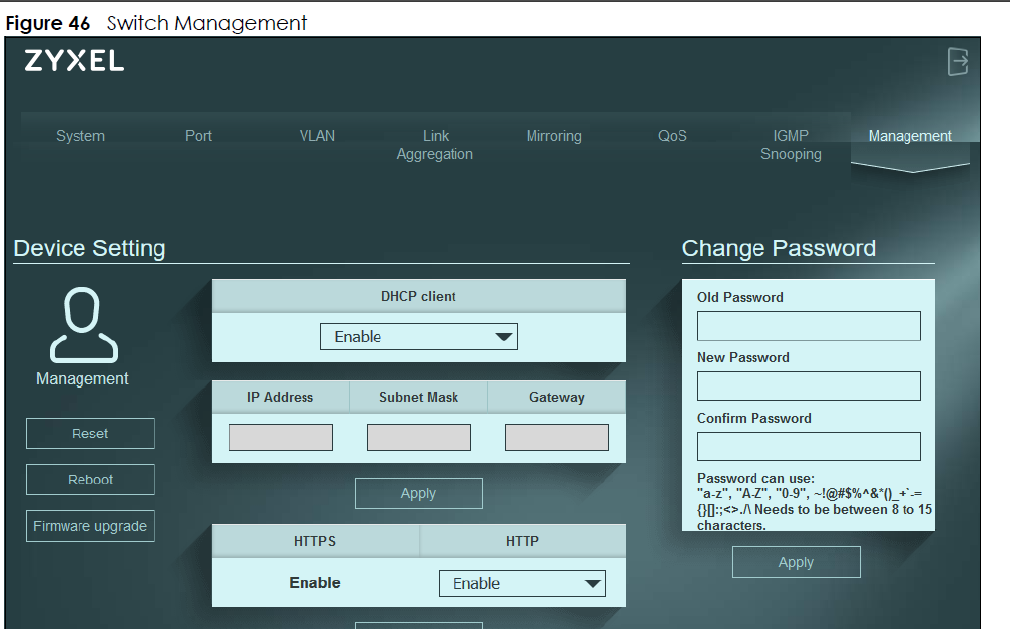

U kunt ook navigeren naar "Management" op uw switch GUI om het IP-adres te wijzigen.
2) VLAN-configuratie
Als u niet zeker weet wat u moet configureren in het VLAN-gedeelte, lees dan hier meer over VLAN's.
2.1 Hoe VLAN werkt
Om een basisbegrip van VLAN's te krijgen en een basis VLAN-configuratie werkend te maken, moet u een paar punten onthouden:
1. U kunt slechts 1 niet-gemarkeerd lidmaatschap per poort hebben
2. Untagged lidmaatschap = PVID
2. Al het andere moet getagd zijn
3. Bijna alle computers kunnen geen getagd verkeer verwerken, dus moet er een untagged VLAN komen op de poort waar je een PC op aansluit.
4. In sommige zeldzame gevallen zijn deze regels niet van toepassing.
2.2 VLANs configureren

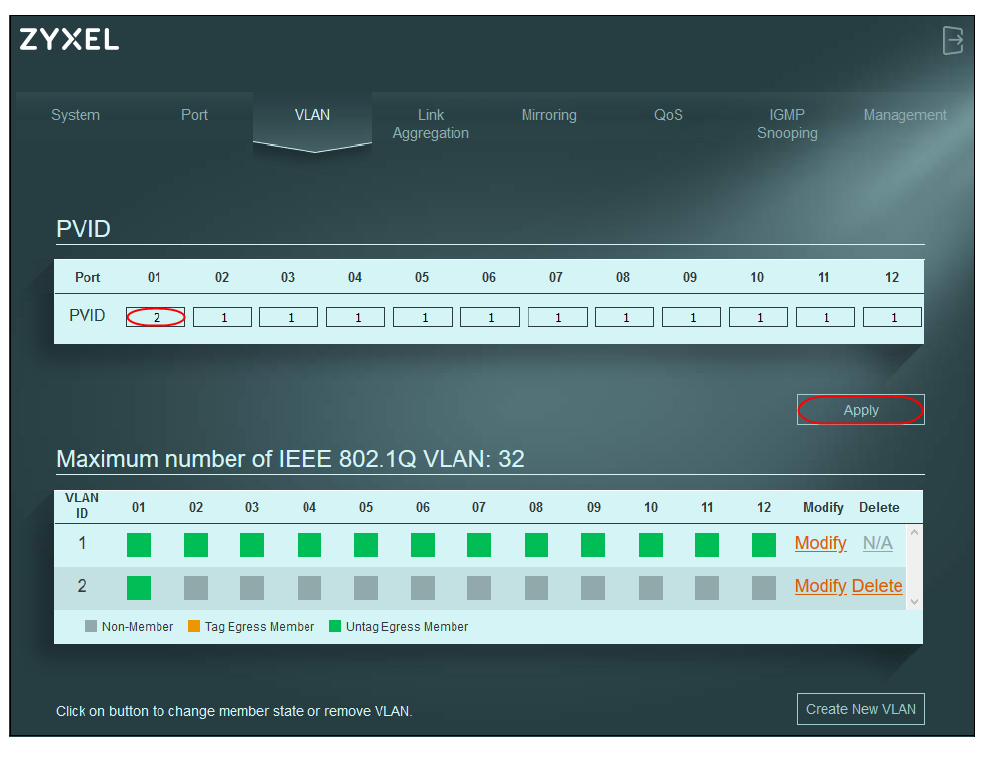

Om de VLAN te configureren, kiest u de juiste PVID van die poort (gewoonlijk management VLAN 1).

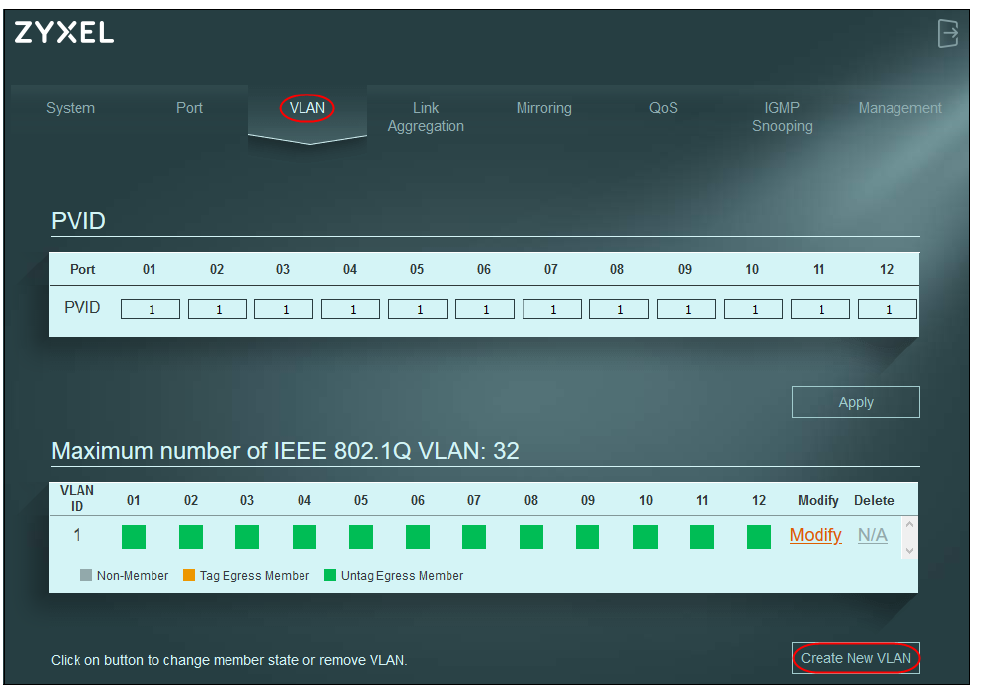

Om een nieuwe VLAN aan te maken, drukt u vervolgens op de knop "Create new VLAN".

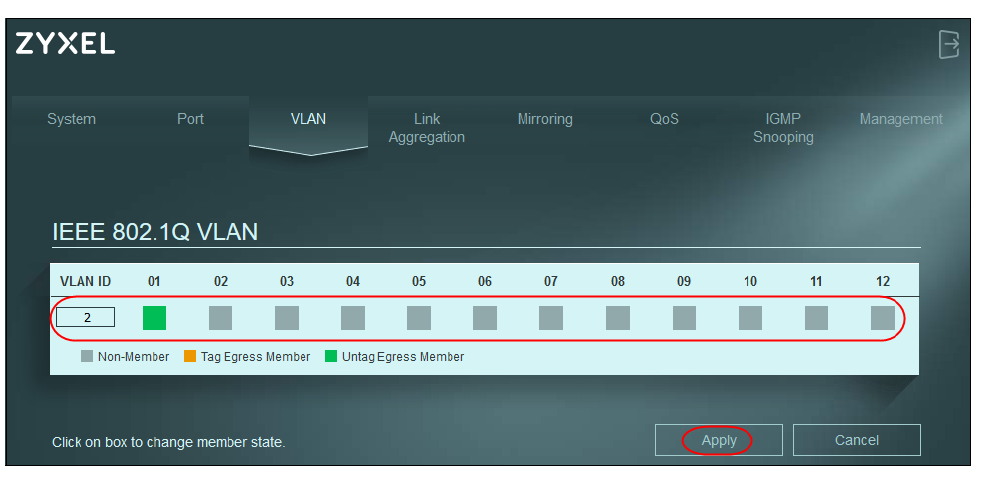

Selecteer dan de VLAN ID en markeer de poorten waarop u de nieuwe VLAN wilt hebben. Gewoonlijk zult u het nieuwe VLAN-lid taggen omdat PVID 1 het "Untag Egress Member" is. Zorg ervoor dat u VLAN2 oranje markeert. Druk dan op "Toepassen".
2.3 Resultaat van de VLAN-configuratie
Opmerking! Normaal gesproken kunt u slechts 1 untagged lidmaatschap per poort gebruiken. Wij raden u aan om VLAN 2 te configureren als een "Tag Egress Member" (selecteer oranje lidmaatschap) en niet untagged in dit scenario.
3) Verbindingsaggregatie / Load Balancing
Link Aggregatie (LAG) neemt twee poorten en combineert / groepeert deze in één om een hogere capaciteit (snelheid of betrouwbaarheid) op de link te krijgen. Lees hier meer.
De link aggregatie configuratie op deze switches zijn zeer eenvoudig te configureren, maar ook niet aanpasbaar.

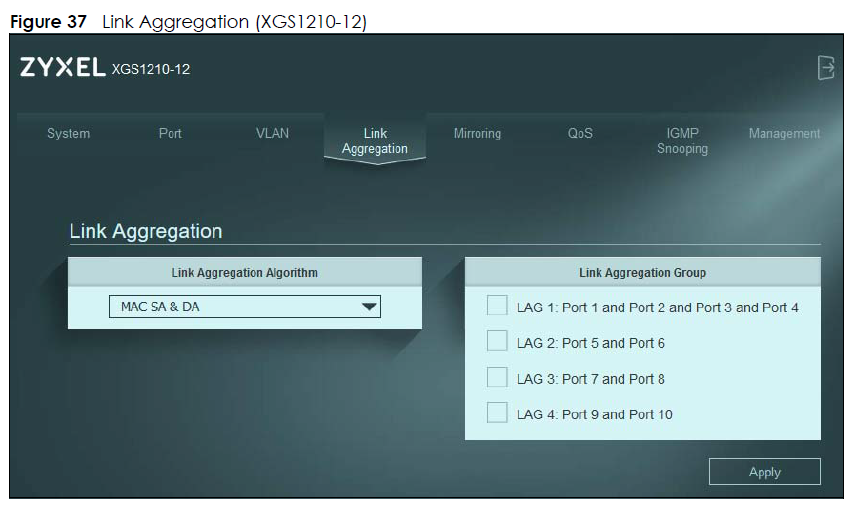

Je hebt vier opties:
- Link aggregatie poort 1,2,3 en 4
- Link aggregatie poort 5 en 6
- Link aggregatie poort 7 en 8 en/of;
- Verbindingsaggregatiepoort 9 en 10
3.1 LAG-afkortingen
MAC SA - Verkeer verdelen op basis van MAC-bronadres van pakket
MAC DA - verdeelt het verkeer op basis van het MAC-adres van de bestemming van het pakket
MAC SA & DA - Verkeer verdelen op basis van een combinatie van het bron- en bestemmings-MAC-adres van een pakket.
4) Firmware-upgrade
Dit hoofdstuk laat zien hoe u de firmware van uw apparaat kunt upgraden naar de nieuwste software.
4.1 ZON hulpprogramma gebruiken
Download Zyxel One Network Utility (ZON) en installeer het.

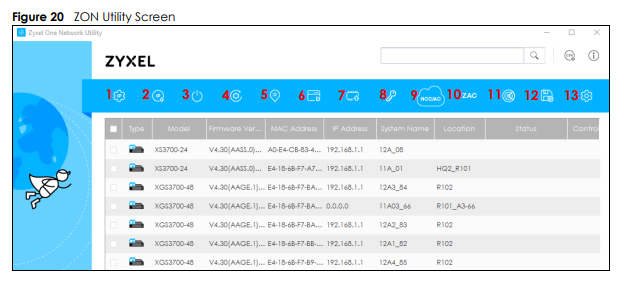

Selecteer (markeer) uw apparaat en klik vervolgens op Firmware upgrade om de firmware op het geselecteerde apparaat te upgraden (7).
4.2 Web GUI gebruiken
Download eerst de laatste firmware op https://download.zyxel.com, of ga direct naar de download pagina voor uw apparaat hier:
GS1200-8HPv2 - Download Pagina
Download de firmware en sla deze op uw PC op. Zorg ervoor dat u het gedownloade bestand uitpakt voordat u verder gaat.

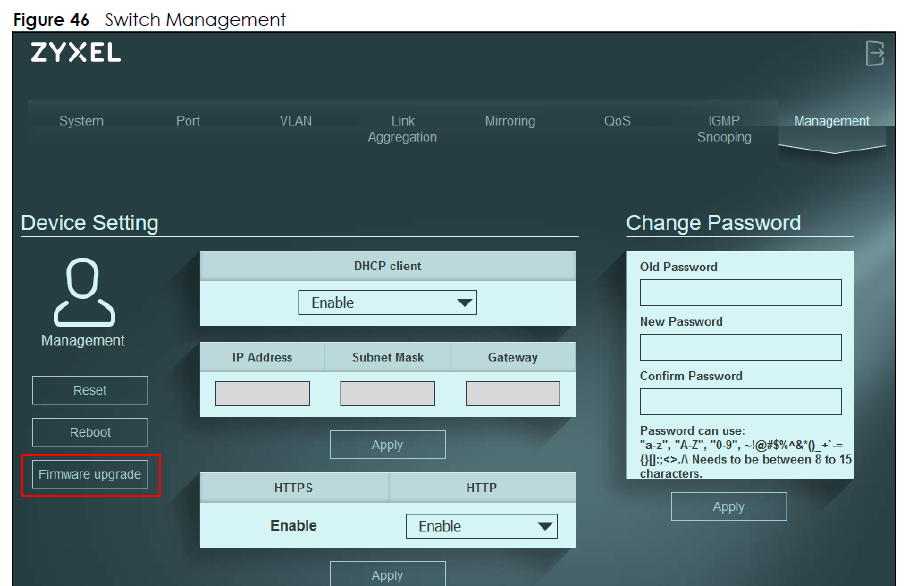

Log vervolgens in op uw switch (klik hier als u problemen ondervindt) en ga naar Management -> Firmware Upgrade.

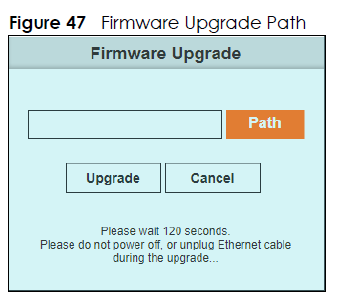

Kies uw uitgepakte firmware bestand door te klikken op de "Path" knop en nadat u de firmware heeft geselecteerd, klikt u op upgrade.
5) Problemen oplossen
5.1 Reset de schakelaar

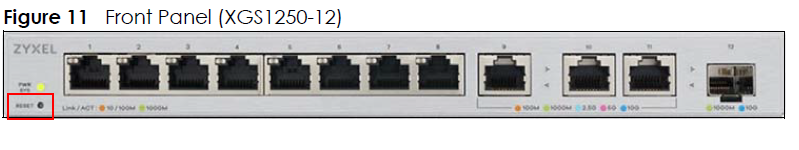

Als u problemen ondervindt met uw switch, is het een zeer goed idee om uw switch te resetten naar de fabrieksinstellingen. Om de schakelaar te resetten, schakelt u het apparaat in en houdt u de RESET-knop 15 seconden ingedrukt, die zich linksonder op de hardware bevindt, en laat u deze vervolgens los.
5.2 Autonegotiatie - Verbinding is slechts 100 Mbit/s
Standaard zou de switch automatisch moeten onderhandelen over 1000 mbit/s (1 gbit) op de poort met het apparaat dat op die poort is aangesloten, maar in sommige gevallen lukt dat niet en ziet u slechts 100 mbit/s op een poort.
Mogelijke oplossingen zijn
a) De kabel vervangen
Vaak zijn slechte kabels aangesloten op de switch de belangrijkste reden waarom de link slechts 100 mbit/s is. En als je zou proberen de 1000 mbit/s op de switch te forceren, zal deze waarschijnlijk "link down" zetten. Daarom kan de switch de snelheid niet statisch instellen op 1 gbit/s om de poort te dwingen te onderhandelen, omdat de link alleen maar naar beneden zal gaan.
b) Probeer een andere poort
De volgende oplossing is om de poort te veranderen om te zien of alle poorten zich hetzelfde gedragen.
c) Probeer een ander apparaat met dezelfde poort en dezelfde kabel
Dit zal bepalen of er iets mis is met de netwerkkaart van het apparaat dat op de switch is aangesloten.
5.3 Broadcast Storm & Loop problemen
Als u vermoedt dat u Broadcast/Multicast stormen hebt in uw netwerk en op de switch, kunt u "Broadcast Storm Control" inschakelen en instellen op 100 pps (pakketten per seconde) en "Loop Prevention" uitschakelen om te zien of er iets verandert.
5.4 Bescherming tegen oververhitting (alleen XGS1250)

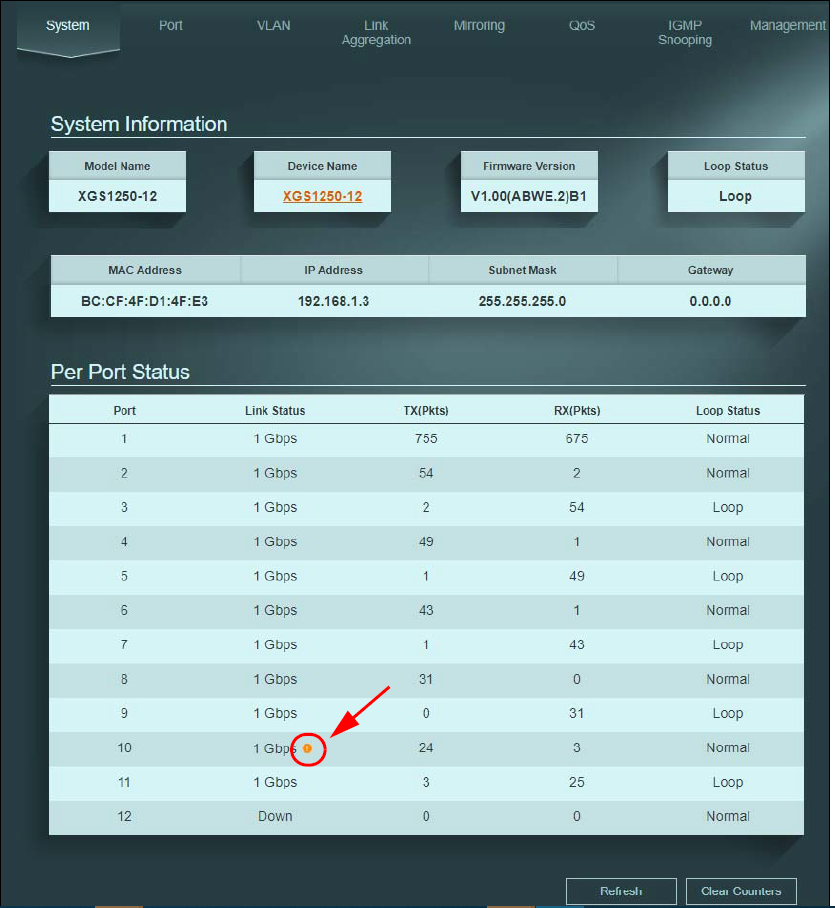

Als de 10 gigabit poorten te lang oververhit raken, wordt de poortsnelheid automatisch verlaagd naar 1 gbit ter bescherming. U ziet een geel uitroepteken naast de linkstatus op het systeemscherm. Zorg ervoor dat de omgeving niet warmer wordt dan 40 graden Celsius.

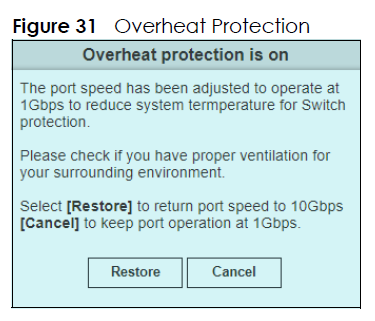

Klik op het uitroepteken om weer terug te keren naar de 10 gbit snelheid op de 10 gbit poort.
