Zyxel Firewal H-serien [uOS] - Enhet med høy tilgjengelighet (HA PRO)

Løsningen Device HA (High Availability) (HA PRO) garanterer kontinuerlig nettverkstilkobling ved hjelp av et par brannmurer som er konfigurert i et aktivt-passivt oppsett. I denne konfigurasjonen håndterer den aktive brannmuren trafikk under normale forhold, mens den passive brannmuren forblir i standby. Hvis den aktive enheten skulle svikte, tar den passive enheten automatisk over som den aktive brannmuren i løpet av sekunder, noe som sikrer minimale forstyrrelser og opprettholder sømløs nettverksdrift.

Introduksjon av enhetens høye tilgjengelighet

• Oppstart og løpende konfigurasjon
• Signaturer
• Enhetsinnsikt
• Ekstern blokkeringsliste
• DHCP-leasingoppføringer
• To-faktor autentisering
• Sertifikater
• Lisenser, inkludert NCC hvis aktuelt
• Zyxel Device Time

Krav

• HA-enheten krever samme brannmurmodell og må installere samme fastvareversjon.
• Begge enhetene må være registrert hos samme organisasjon.

Primære og sekundære enhetsroller

• Rollene til de primære og sekundære enhetene defineres før distribusjon og forblir uendret under drift av enheten.
• Aktiv og passiv modusstatus kan endres dynamisk under failover.

Heartbeat-port

• En dedikert hjerteslagsport med direkte forbindelse mellom enhetene for å overvåke hverandres status
• Heartbeat-porten for hver modell er forhåndsdefinert

HA-enhet Forbereder

• Først oppgraderer du fastvaren til den passive enheten.
• Etter oppgraderingen blir den passive enheten aktiv og håndterer all trafikk under fastvareoppgraderingen.
• Deretter oppgraderes fastvaren til den passive primære enheten.
• Etter at fastvareoppgraderingen er fullført på begge Zyxel-enhetene, blir den primære enheten aktiv.

• Kontroller at den passive Zyxel-enheten er frakoblet, og aktiver deretter Device HA i System > Device HA > HA-konfigurasjon i den aktive Zyxel-enheten.
• Administrasjons-IP-adressene for både den aktive og den passive Zyxel-enheten må være i samme delnett.
• Kontroller at SSH-tjenesten i System > SSH er aktivert på begge Zyxel-enhetene. SFTP (Secure File Transfer Protocol) overfører filer fra den aktive til den passive Zyxel-enheten.
• Koble den passive Zyxel-enheten til den aktive Zyxel-enheten ved hjelp av heartbeat-portene. Dette er de høyest nummererte Ethernet-kobberportene på Zyxel-enhetene - se Heartbeat-porter for enhets-HA.
• Hvis begge Zyxel-enhetene er slått på samtidig med Device HA aktivert, kan de sende hjerteslag samtidig. I dette tilfellet blir Zyxel-enheten med rollen som primær (lisenskontrollør) den aktive Zyxel-enheten.

• Du må registrere begge Zyxel-enhetene på NCC, det vil si at de begge må tilhøre en organisasjon. Den passive Zyxel-enheten blir automatisk registrert i NCC hvis den ikke allerede er registrert i NCC.
• Begge Zyxel-enhetene må være i samme organisasjon og være registrert på samme konto.
• Den passive Zyxel-enheten fjernes fra NCC-området etter at sammenkoblingen av Device HA er fullført, ettersom et område i NCC bare kan ha én Zyxel-enhetsbrannmur (i skrivende stund).
• NCC sender automatisk en e-post for å varsle brukerne når Zyxel-enheter er paret med overførte lisenser.

Konfigurer Device HA

For å konfigurere Device HA-funksjonen logger du deg inn på Zyxel-brannmurenes webgrensesnitt og navigerer til:

Set up Device HA on the active Zyxel Device in System > Device HA > HA Configuration.

Sjekk HA-loggen for den aktive Zyxel-enheten i System > Device HA > HA Log

Konfigurer Device HA på den passive Zyxel-enheten i System > Device HA > HA Configuration.

Koble til Ethernet-kabelen for hjerteslag mellom den aktive og den passive Zyxel-enheten.

Kontroller HA-statusen til de aktive og passive Zyxel-enhetene i System > Enhet HA > HA-status.

Kontroller loggene på den aktive Zyxel-enheten i System > Enhet HA > HA-logg.

Vellykket Failover - Logg

Feilhåndtering

Brannmuren vil oppdage om enhetens fastvare eller modell er forskjellig

Status for mislykket paring: Kan ikke hente MAC/SN riktig fra sertifikatet Registrering av enhet mislyktes Uoverensstemmelse mellom enhetens fastvare eller modell oppdaget Enheter tilhører forskjellige organisasjoner Uoverensstemmelse mellom enhetens eierskap Enheten er ikke tilordnet et område

Eksempel 1: Slik kontrollerer du HA-status for enheten

usgflex500h> show state vrf main device-ha status
status
    enabled true
    pairing-state paired
    pairing-msg Paired
    ha-health-state connected
    local-state passive
    local-role primary
    active
        role secondary
        sn S212L4029XXXX
        icon-color on
        ..
    passive
        role primary
        sn S212L4029XXXX
        icon-color on
        ..
    ..

usgflex500h> show state vrf main device-ha summary
summary
    last-failover-epoch 1735296426
    last-failover-reason "Monitor interface link down"
    last-sync-epoch 1735296121
    last-sync-status Success
    ..

Eksempel 2: Tving frem en fullstendig synkronisering

[Aktiv]

usgflex500h> cmd device-ha force-sync full
OKusgflex500h>

[Passiv] [Passiv]

usgflex500h> cmd device-ha force-sync full
This command can only be used on active device.

Eksempel 3: Hvordan sjekke synkroniseringsstatus?

[Passiv]

usgflex700h> show state vrf main device-ha _debug sync-info
sync-info
    op-state passive
    msg "[Full sync(1024)] Received file sync event."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
    msg "[Full sync(1024)] Full sync start..."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
    msg "[Neoagent Certificate(8)] Neoagent Certificate sync start..."
    date 2024/12/30-11:13:37
    ..
sync-info
    op-state passive
cert_neoagent.tar.bz2 download success!"
    date 2024/12/30-11:13:37
    ..

Vær oppmerksom på følgende:

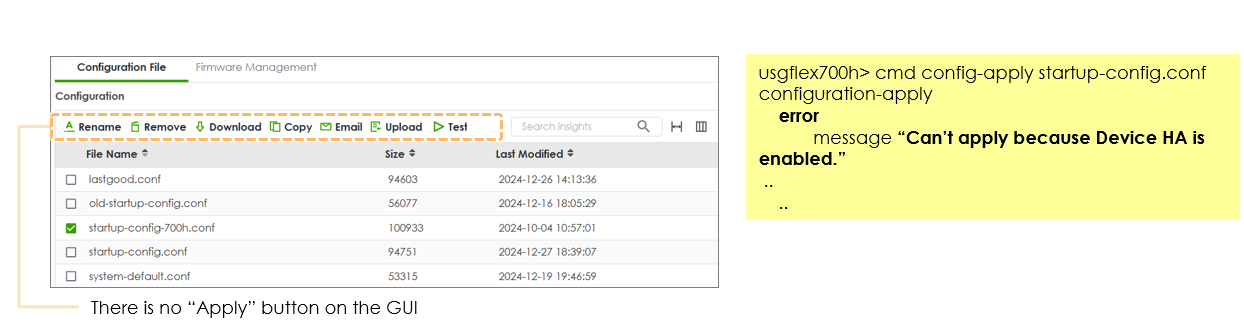

uOS 1.31 hindrer brukere i å bruke konfigurasjon på GUI, CLI og NCC live-verktøy når enheten HA er paret
Årsaken er å unngå å bruke konfigurasjon der HA ikke er aktivert
