Denne artikkelen viser hvordan du konfigurerer Smart Mesh i Nebula, hvordan du kobler WiFi til LAN ved hjelp av Wireless Bridge, og hvilke forbedringer som er gjort i Nebula mesh-systemet. Den viser også hvilke modeller som støttes, nedlinking av mesh, spesifisering av mesh AP, Mesh Failover, hvordan du kontrollerer signalstyrken i mesh-systemet, ustabil mesh, hvis mesh ikke vil koble til.

1) Innledning

1.1 Hva er Nebula Smart Mesh?

Smart Mesh-teknologien fungerer ved at ett enkelt tilgangspunkt (kalt "root AP") opprettholder en kablet forbindelse med den primære nettverksinfrastrukturen, og "repeaters AP" er koblet til root AP" via en trådløs forbindelse.

Selv om det er teknisk mulig å etablere et mesh-nettverk over flere trådløse hopp,
Men for å oppnå optimal ytelse og mest mulig pålitelig drift anbefaler vi at AP-ene plasseres rundt om i anlegget innenfor den effektive rekkevidden til rot-AP-en, slik at antall nødvendige trådløse hopp minimeres.

Det er teknisk mulig å etablere et mesh-nettverk med flere trådløse hopp, men for optimal ytelse og mest mulig pålitelig drift anbefaler vi at AP-enhetene rundt anlegget plasseres innenfor den effektive rekkevidden til rot-AP-en, slik at antall trådløse hopp minimeres. Disse enhetene ("repeater-AP") kobler seg sammen med root-AP-en ved å bygge en trådløs bro og gjenta SSID-en som root-AP-en sender ut. Det er også greit å vite at det kan finnes mer enn ett root-aksesspunkt. Hvis du likevel velger å bruke alternativet med flere hopp, må du huske på at hvert neste hopp mister 50 % av gjennomstrømningen (se artikkelen nedenfor for mer informasjon).

Du kan fortsatt bruke WiFi i mesh-linken fordi den dedikerer ett bånd (f.eks. 5 GHz) til mesh-linken, og WiFi-brukerne vil lastbalanseres til det andre båndet (f.eks. 2,4 GHz).

Kvitt deg med alle begrensningene som følger med tradisjonell kabling, og mesh hjemmet ditt i dag, på den smarte måten!

1.2 Liste over modeller som støttes

Liste over modeller som støttes av Smart Mesh:

2) Konfigurere Smart Mesh

For å konfigurere Smart Mesh må du først ha to Smart Mesh-kompatible aksesspunkter som er koblet til samme sted, hvorav ett av dem er koblet via Ethernet-kabel til hovednettverksinfrastrukturen.

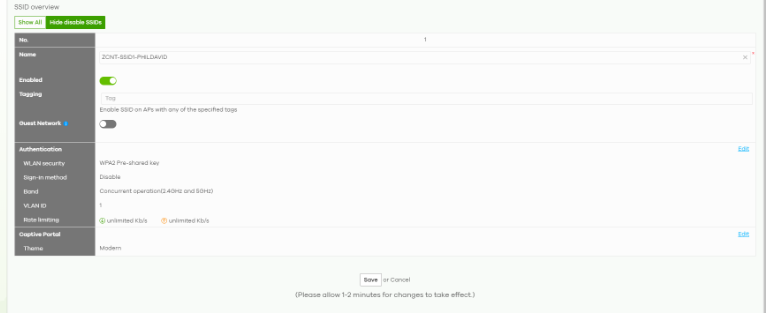

Konfigurer først de respektive SSID-profilene etter eget ønske via:

Site-wide > Configure > WiFi SSID Settings

2a) Aktiver Smart Mesh på begge tilgangspunktene

Naviger til

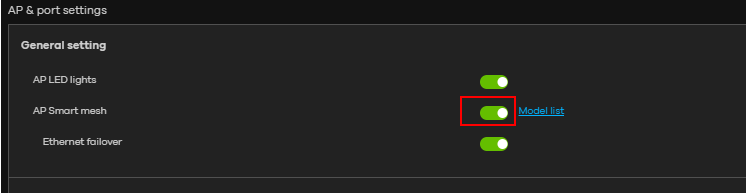

Site-wide > Configure > Access Point > AP & port settings

og sørg for å aktivere "Smart Mesh"-glidebryteren:

Du kan også navigere til:

Site-wide > Device -> Access Points > "Select Access point"

Kontroller deretter at Smart Mesh er aktivert.

2b) Koble begge tilgangspunktene til Nebula a-nettverket.

Sørg for at begge tilgangspunktene er online, slik at de kan hente konfigurasjonen fra Nebula.

2c) Plasser tilgangspunktet der du vil ha det

Etter at du har aktivert smart mesh og trådløs bro og koblet begge tilgangspunktene til nettverket, må du vente 5 minutter på at tilgangspunktet får den nye konfigurasjonen du har konfigurert i NCC, og deretter koble Repeater AP fra nettverket.

2d) Koble til Repeater AP (med strømkabel)

Koble Repeater AP med bare strømkabelen (eller hvis du har en PoE-bryter, kan du koble den til PoE-bryteren som ikke er koblet til nettverket). Den vil gå offline, og du må vente i opptil 15 minutter før mesh-koblingen er etablert og AP-et er online igjen. Mesh-koblingen opprettes automatisk.

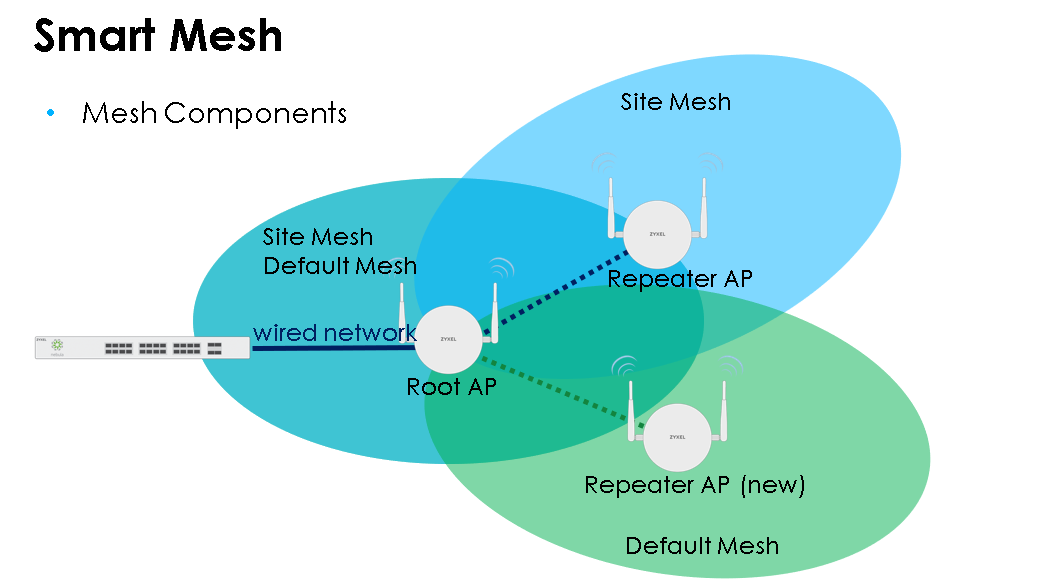

2.1) Hvordan "Smart Mesh" fungerer

Root AP - et AP som er direkte koblet til det kablede nettverket og kan nå gatewayen. Hvis et rot-AP mister forbindelsen til gatewayen, vil rot-AP-en gå over til å fungere som repeater.

Repeater AP - Alle AP-er som ikke er direkte koblet til det kablede nettverket eller ikke har noen forbindelse til gatewayen.

Standardnettverk - Nettverket som dannes mellom Root AP og Repeater AP-er FØR Repeater AP-er er lagt til i området. Dette nettet bruker en felles nett-ID for alle Nebula AP-er.

Site Mesh - Nettet som dannes mellom Root AP og Repeater AP-er ETTER at Repeater AP-er har blitt lagt til i området. Dette nettverket bruker en unik ID som deles mellom AP-er i samme Nebula-område.

Det betyr at AP-ene (fra en bestemt fastvare) ikke nødvendigvis trenger å være tilkoblet med kabel for å bli klargjort av NEBULA. Du trenger bare å legge dem til i området for at de skal kunne kommunisere med rot-AP-en via Site Mesh.

2.2 Ting du bør tenke på

• Etablere mesh over flere trådløse hopp (ingen begrensning)
• Anbefalte trådløse hopp: mindre enn 2 hopp fra det kablede nettverket.

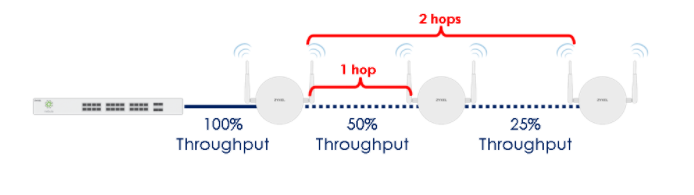

• Tommelfingerregel: gjennomgående halveres for hvert trådløse hopp.

Ved oppbygging av et mesh-nettverkvil smart mesh vanligvis bygges opp via 5G først, og hvis signalet ikke er godt nok, vil det gå over til 2,4G-tilkobling.

2.3 Verifisering - vellykket tilkobling

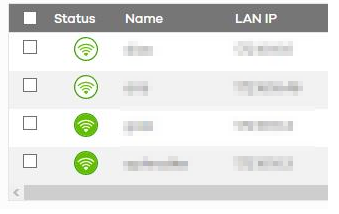

Enhetene skal vises online og med forskjellige symboler:

Det hulgrønne symbolet indikerer at det respektive AP-et fungerer som en repeater-AP, mens det fargefylte ikonet viser at AP-et fungerer som en root-AP.

Gratulerer, du har konfigurert Smart Mesh på Nebula-enhetene dine!

2.4 Forbedringer av Smart-Mesh

2.4.1 Deaktivering av Mesh-nedlink

Siden firmware 6.30 kan vi nå deaktivere Smart-Mesh Downlink på Repeater AP-er for å unngå at andre Mesh AP-er stjeler båndbredde.

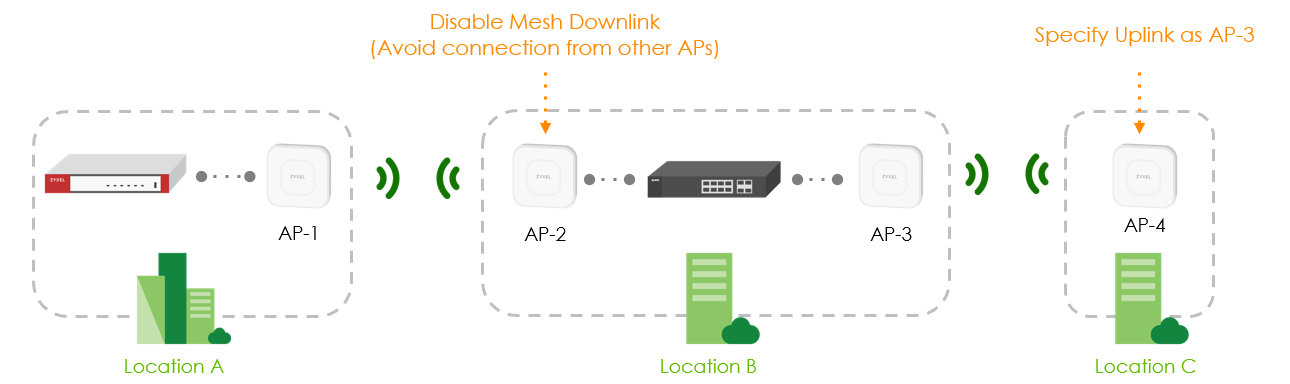

Hvis du aktiverer Downlink på AP-2, betyr det at AP-4 ikke kan mesh til AP-2.

Gå til for å deaktivere Downlink:

Site-wide > Devices > Access Point > "Specific AP"

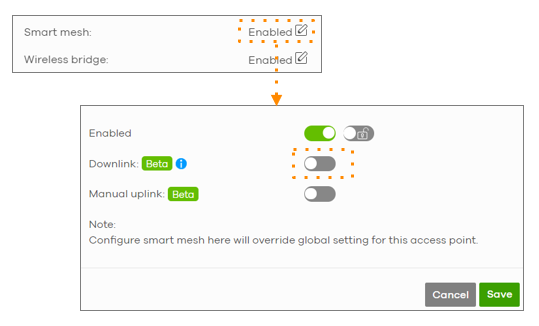

Deretter redigerer du Smart-Mesh og deaktiverer Downlink.

Vær oppmerksom på at AP-et fortsatt vil fungere som et Mesh AP.

2.4.2 Angi AP for opplinking

Vi kan nå spesifisere hvilket AP som skal brukes som hoved Uplink.

Dette gjør du ved å gå til:

Site-wide > Devices > Access Point > "Specific AP"

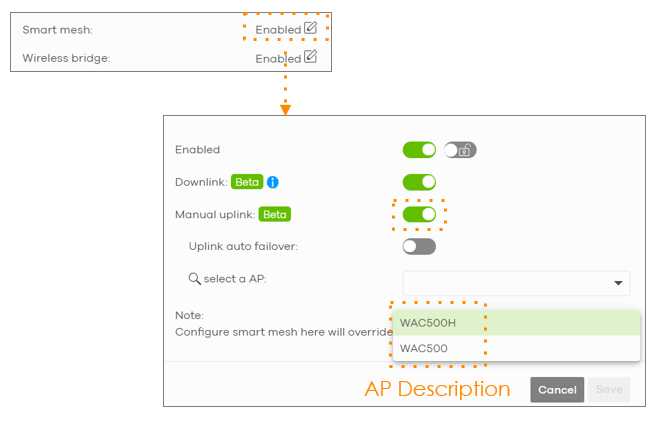

Rediger deretter Smart-Mesh og velg hovedrot-AP for denne repeater-AP-en.

2.4.3 Failover i Smart-Mesh

Denne funksjonen avhenger av at du har valgt en spesifikk rot-AP for denne repeater-AP-en (se punkt 8 ovenfor).

Når repeater-AP-en ikke klarer å koble seg til den angitte rot-AP-en, vil den koble seg til andre tilgjengelige AP-er for å holde internettforbindelsen oppe.

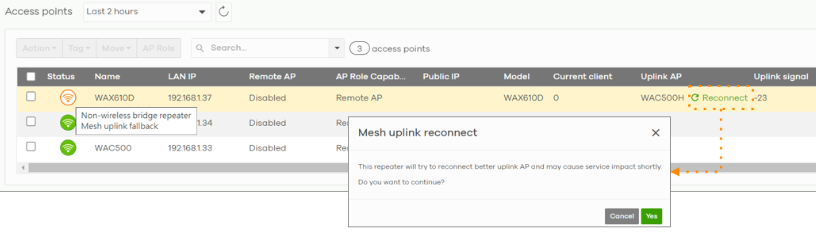

Feilstatusen vises på AP-listen:

Site-wide > Devices > Access Point > "Specific AP"

Administratoren kan manuelt utløse en ny tilkobling fra AP-statuslisten.

3) Konfigurere trådløs bro

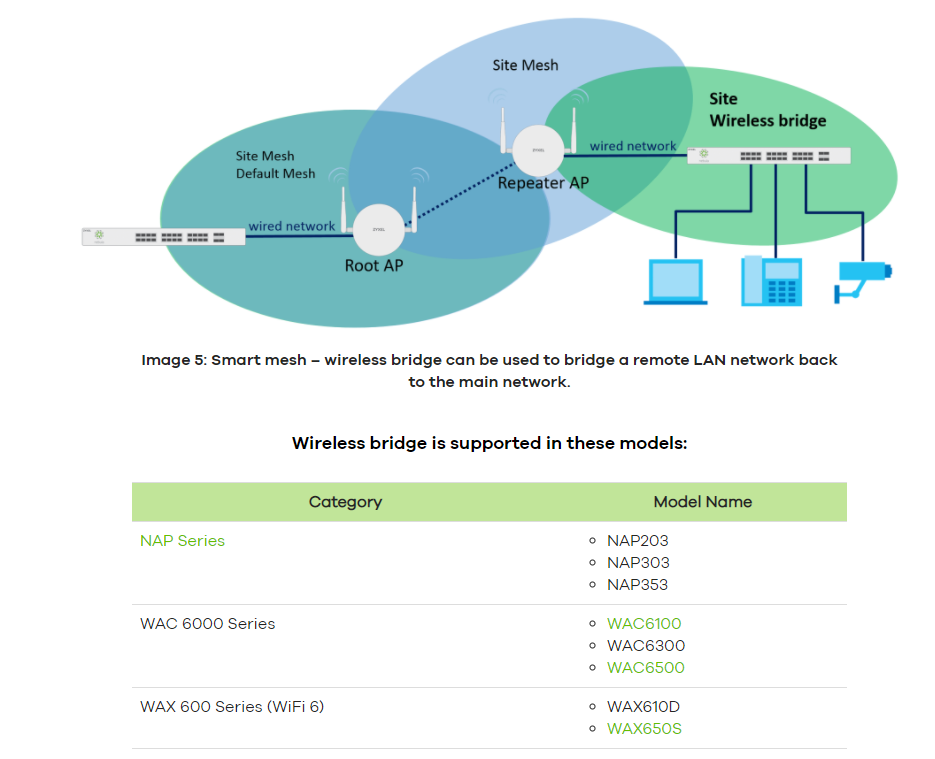

Trådløs bro bygger bro over trafikken fra et mesh-system til et kablet LAN-system.

3.1 Koble Repeater AP til nettverket

Koble repeateren til nettverket og kontroller at den er online før du fortsetter.

3.2 Aktiver Smart Mesh og trådløs bro på begge AP-ene

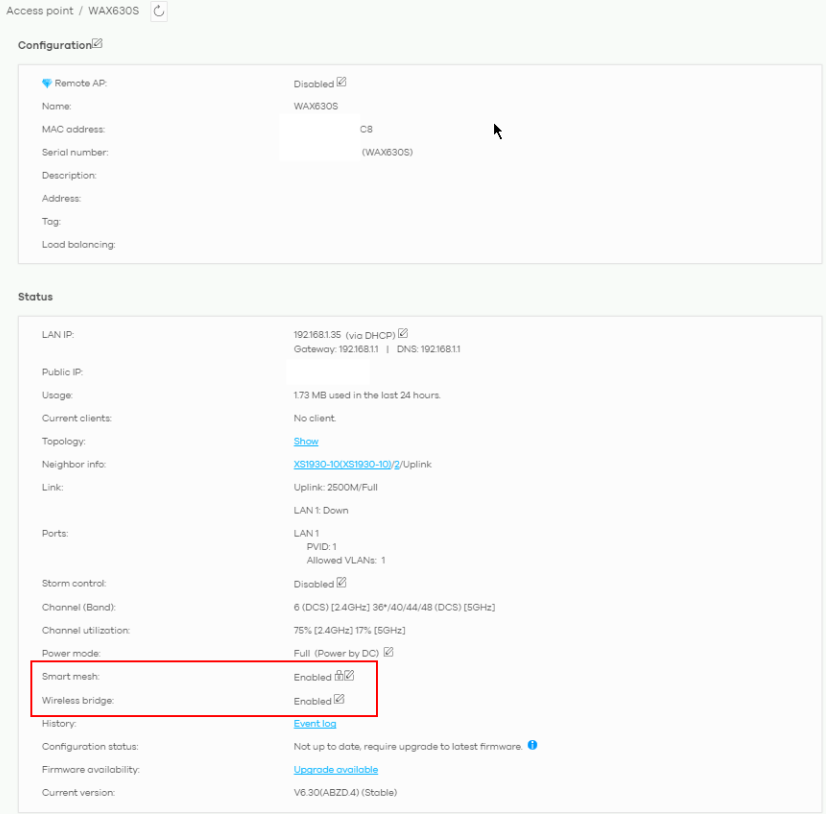

Kontroller at begge AP-ene har Smart Mesh og Wireless Bridge aktivert ved å gå inn i "Access Point -> Access Point" og deretter gå inn i konfigurasjonen for begge AP-ene. Du finner Smart Mesh- og Wireless Bridge-konfigurasjonen under "Status"-delen og klikker på den lille "papir og blyant"-knappen for å redigere konfigurasjonen:

3.2.1 Aktivere Smart Mesh

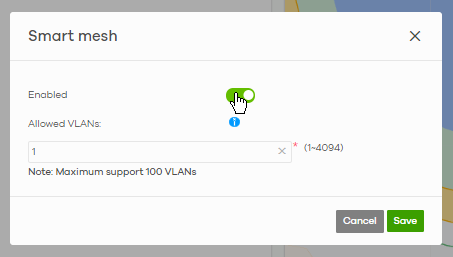

Klikk på "Enabled" for å aktivere Smart Mesh:

3.2.2 Aktivere trådløs bro

Klikk på "Enabled" for å aktivere Wireless Bridge.

3.3 Plasser AP-enheten der du vil ha den

Når du har aktivert smart mesh og trådløs bro, må du vente i 5 minutter på at AP-et får den nye konfigurasjonen du har konfigurert i NCC, og deretter koble Repeater AP-et fra nettverket.

3.4 Koble til Repeater AP (med strømkabel eller PoE)

Koble Repeater AP med bare strømkabelen (eller hvis du har en PoE-bryter, kan du koble den til PoE-bryteren som ikke er koblet til nettverket). Den vil gå offline, og du må vente i opptil 15 minutter før mesh-koblingen er etablert og AP-et er online igjen. Mesh-koblingen opprettes automatisk.

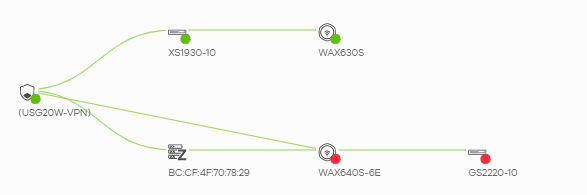

Under Side-wide -> Monitor -> Topology kan du se status for topologien(Pro Pack-funksjon):

3.5 Vellykket tilkoblet!

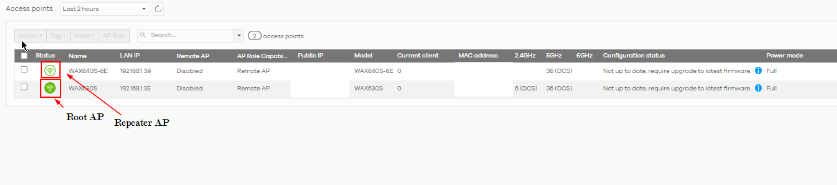

Når nettverksforbindelsen er tilkoblet, vil du se at Repeater AP har et hvitt symbol med grønne detaljer. Rot-AP-en vil ha et grønt symbol med hvite detaljer.

3.6 Kontroller signalstyrken til mesh-tilkoblingen

Før du fortsetter, anbefaler vi at du tar en titt på styrken på den trådløse forbindelsen, noe som er svært viktig for stabiliteten til mesh-systemet.

Gå til:

Site-wide > Devices > Access Points

Klikk deretter på det lille papiret til høyre på nettsiden. Merk deretter av for uplink-signalet.

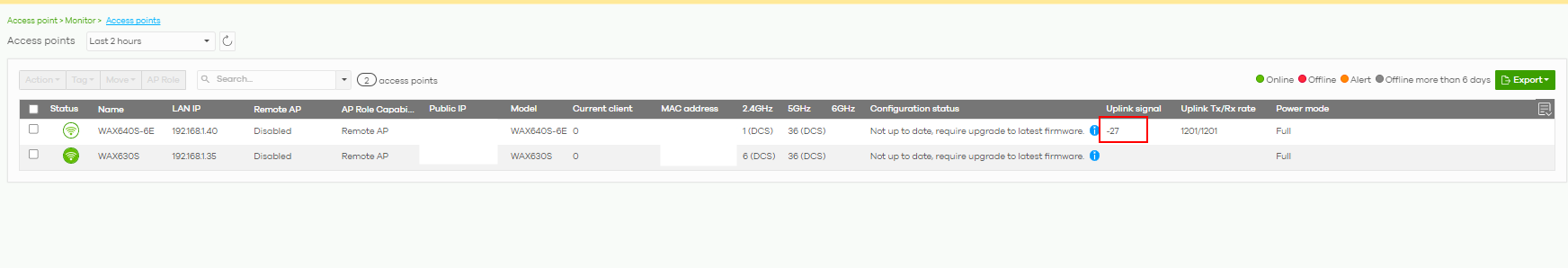

Nå har du opplink-signalet (og Uplink Tx/Rz rate hvis du også vil se opplink-kapasiteten til linken):

Se dette bildet for å se om du har et godt signal eller ikke:

Referanse: https://chetnet.ltd.uk/wireless/wifi-signal-strength/

3.7 Koble bryteren (eller annet nettverksutstyr) til AP-enhetens LAN-port

Nå kobler du switchen (eller annet nettverksutstyr) til AP-ens LAN-port(IKKE uplink-port), og du har nå konfigurert den trådløse broen i Nebula.

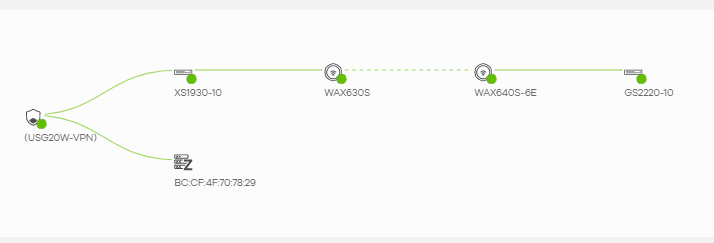

Under Site-Wide > Topology kan du se at Repeater AP er koblet til switchen.

Merk! Begge AP-ene (root og repeater) må støtte Wireless Bridge for at broen til LAN skal fungere.

Du kan fortsatt bruke mesh-linkens WiFi fordi den dedikerer ett bånd (f.eks. 5 GHz) til mesh-linken, og WiFi-brukerne lastbalanseres til det andre båndet (f.eks. 2,4 GHz).
