Ważna informacja: |
Niniejszy dokument zawiera kompleksowy przewodnik dotyczący konfigurowania urządzenia dostępu do Internetu z serii routerów DSL VMG / AMG / XMG do pracy w trybie mostu i zarządzania funkcjonalnością portu LAN. Ustawiając urządzenie w tryb mostu, łączy się ono przez xDSL z dostawcą i zapewnia zwykłe połączenie Ethernet na porcie 1, bez zadań routingu lub zapory wykonywanych przez urządzenie. Dodatkowo, przewodnik obejmuje sposób wyłączania portów LAN 2-4, aby uniemożliwić klientom otrzymanie kolejnego adresu IP DHCP z serwera DHCP. W trybie mostu wszystkie zadania sieci LAN, w tym zapora sieciowa i zarządzanie siecią WLAN, są obsługiwane przez bramę podłączoną do urządzenia VMG.
Mamy dwa różne wyglądy graficznego interfejsu użytkownika (nazywane"nową" i"starą" wersją):
Bridge Mode VMG Series (nowa wersja)
- Otwórz przeglądarkę internetową i uzyskaj dostęp do internetowego interfejsu GUI urządzenia VMG (domyślnie 192.168.1.1).

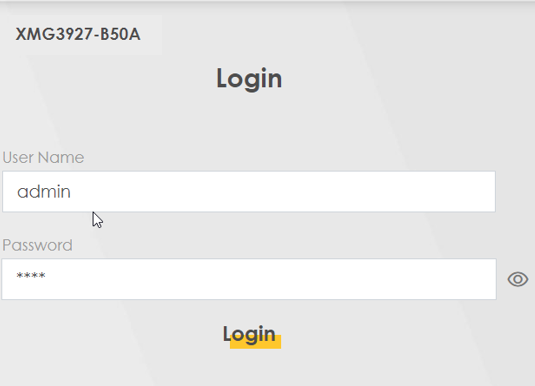

- Wprowadź nazwę użytkownika i hasło, które są domyślne:

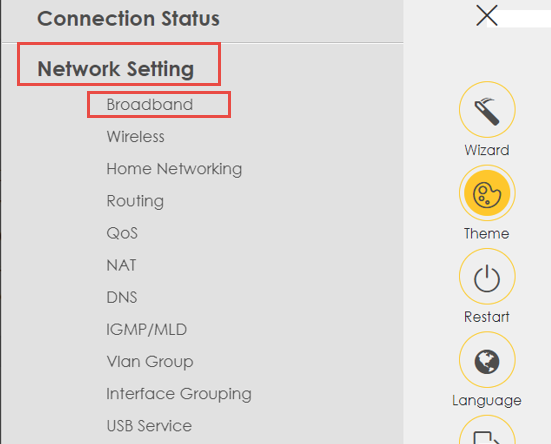

- Przejdź do Ustawienia sieciowe > Menu szerokopasmowe

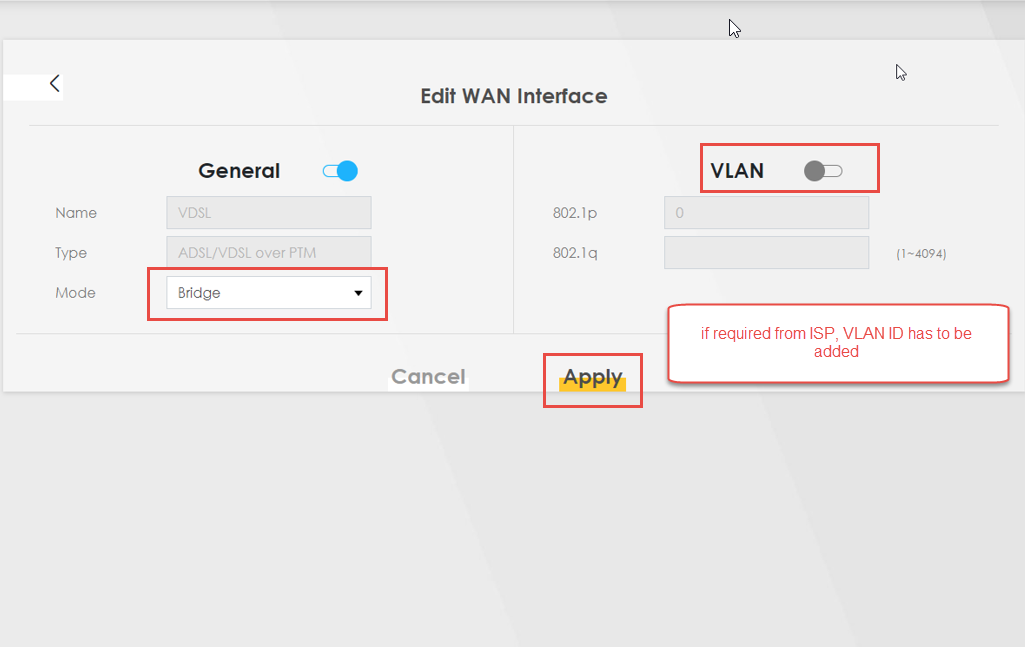

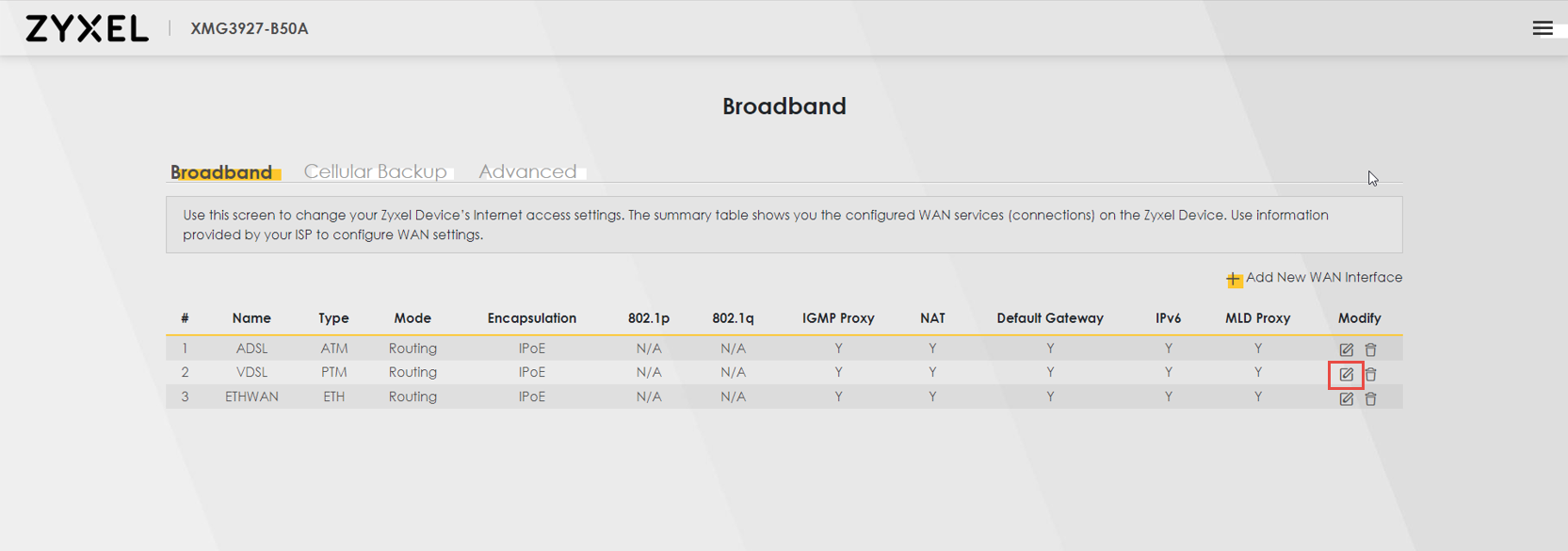

- Edytuj typ połączenia, które chcesz ustawić w tryb mostu.

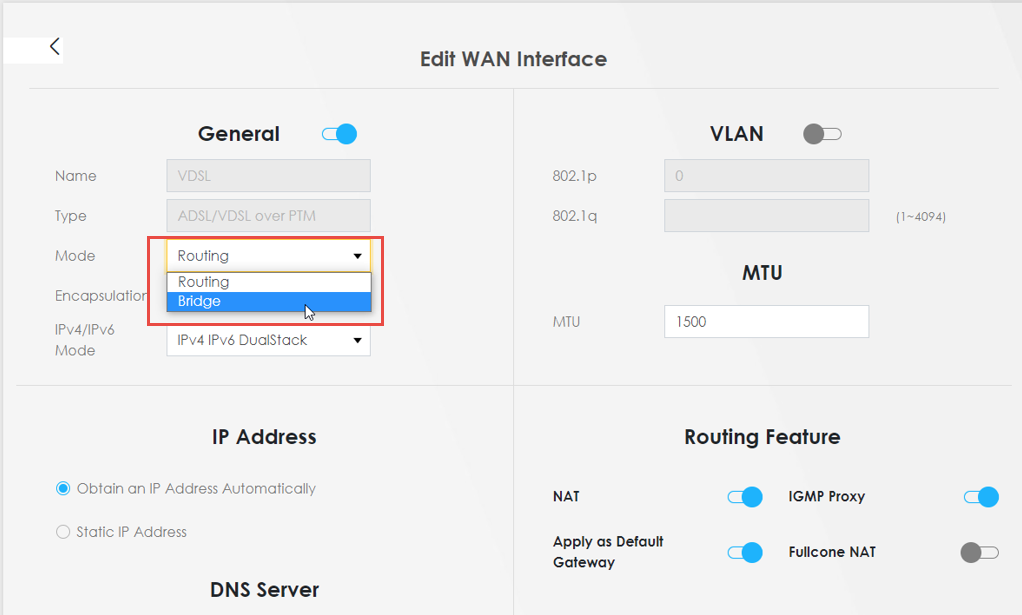

- Wybierz Bridge jako tryb i wprowadź VLAN ID, jeśli to konieczne.

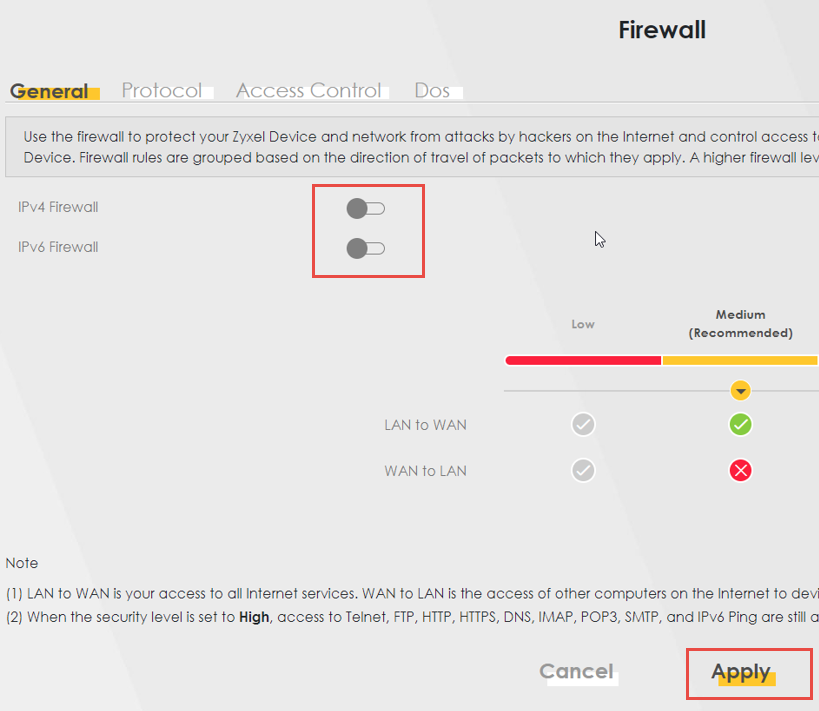

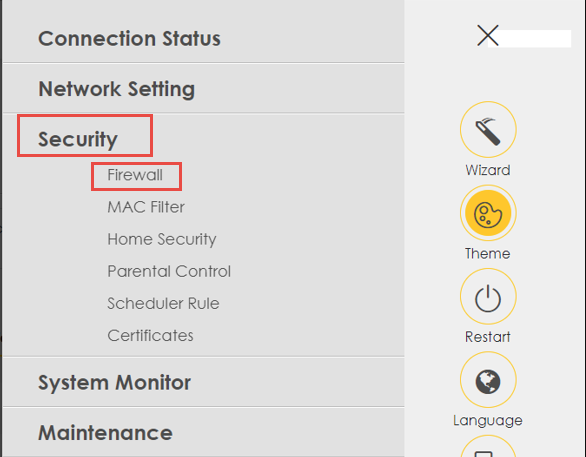

- Przejdź do Security > Firewall i wyłącz IPv4 i IPv6 Firewall.
- Po skonfigurowaniu wszystkich ustawień należy ponownie uruchomić urządzenie, które będzie teraz działać w trybie mostu.
Uwaga: Dostęp do VMG można nadal uzyskać za pośrednictwem zarządzającego adresu IP.
Tryb mostka Seria AMG (stara wersja)
- Otwórz przeglądarkę internetową i uzyskaj dostęp do internetowego interfejsu GUI urządzenia XMG (domyślnie 192.168.1.1).
- Wprowadź domyślną nazwę użytkownika i hasło:

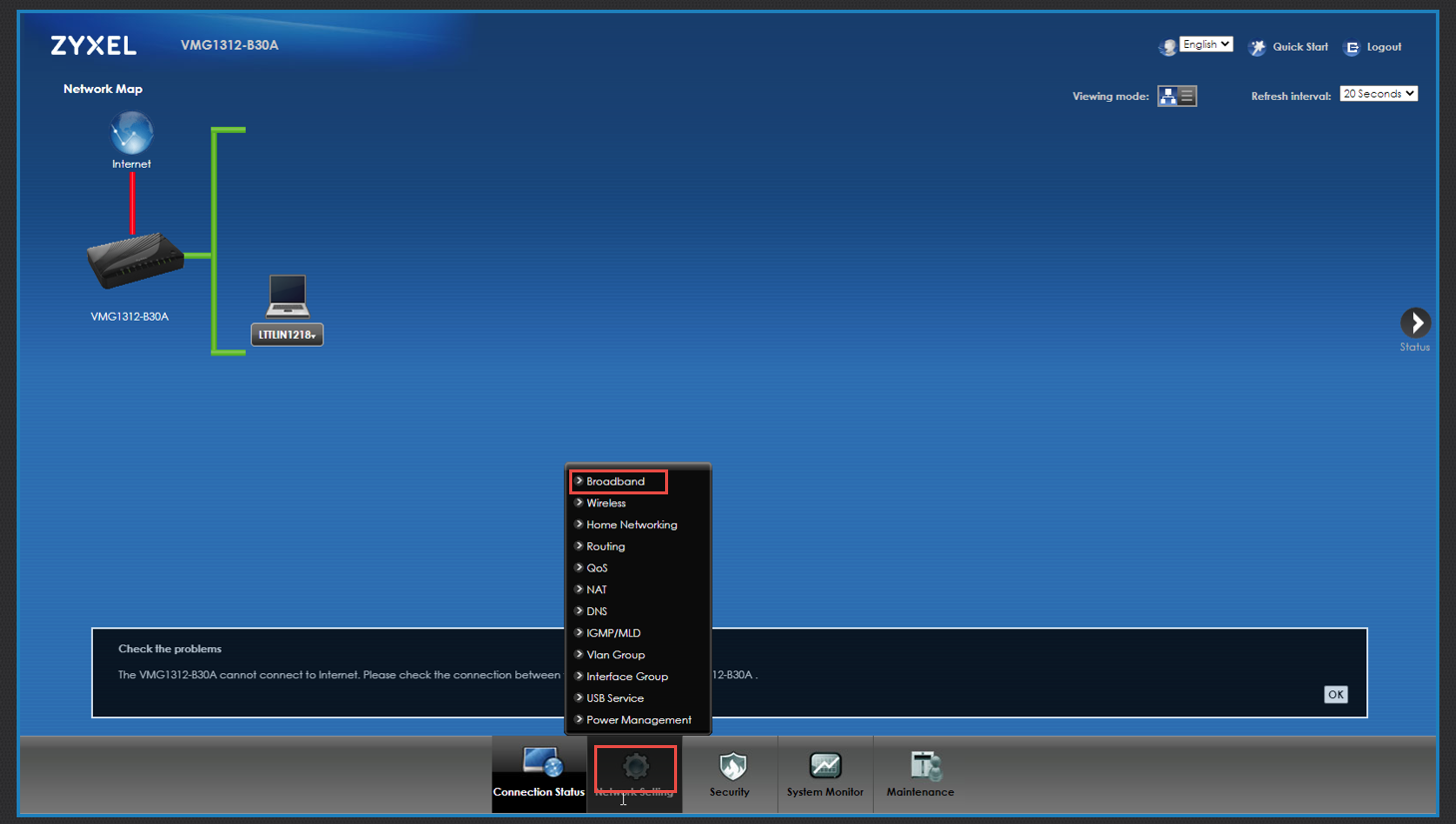

- Przejdź do Ustawienia sieciowe > Menu szerokopasmowe

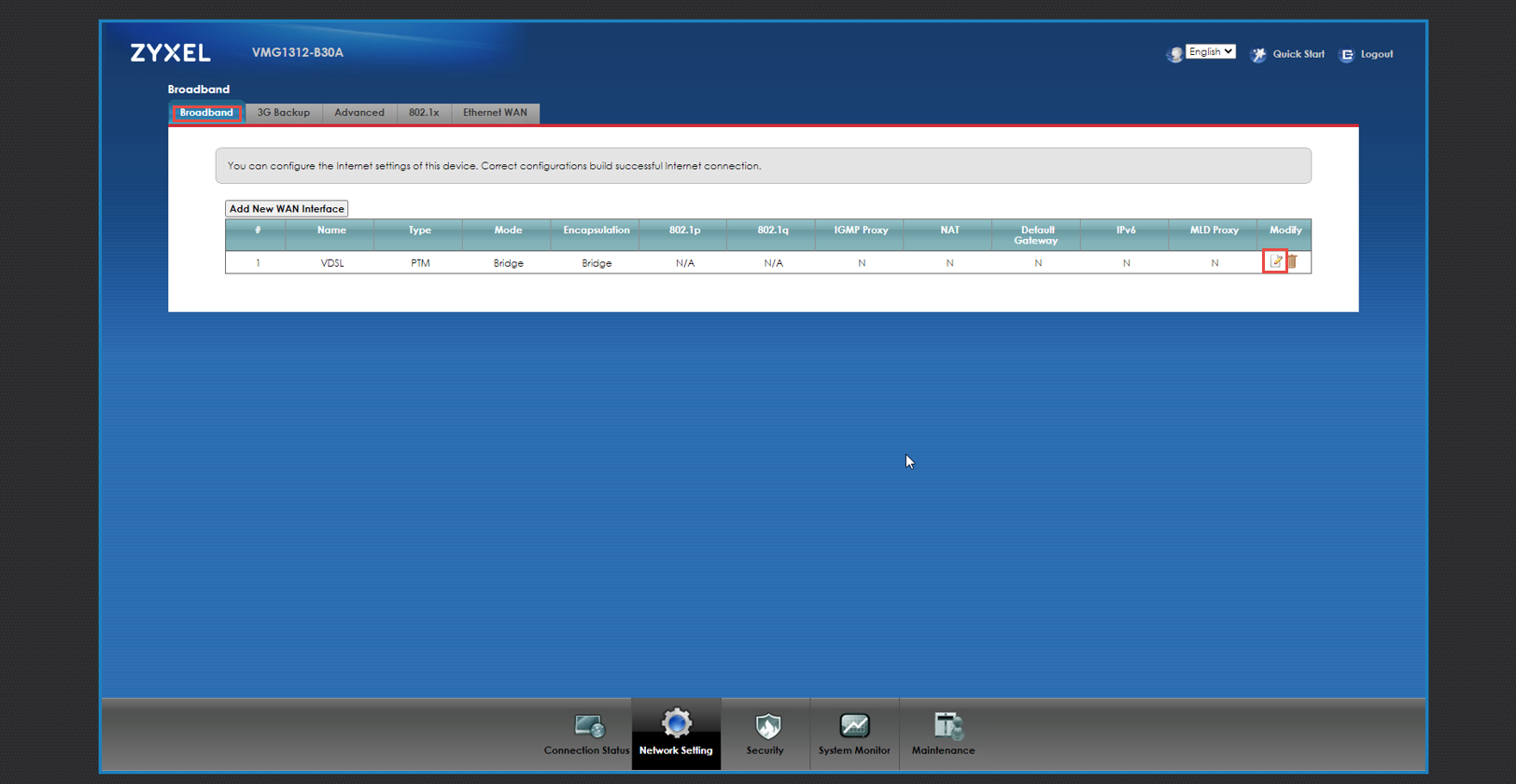

- Edytuj typ połączenia, które chcesz ustawić w tryb mostu
|
|

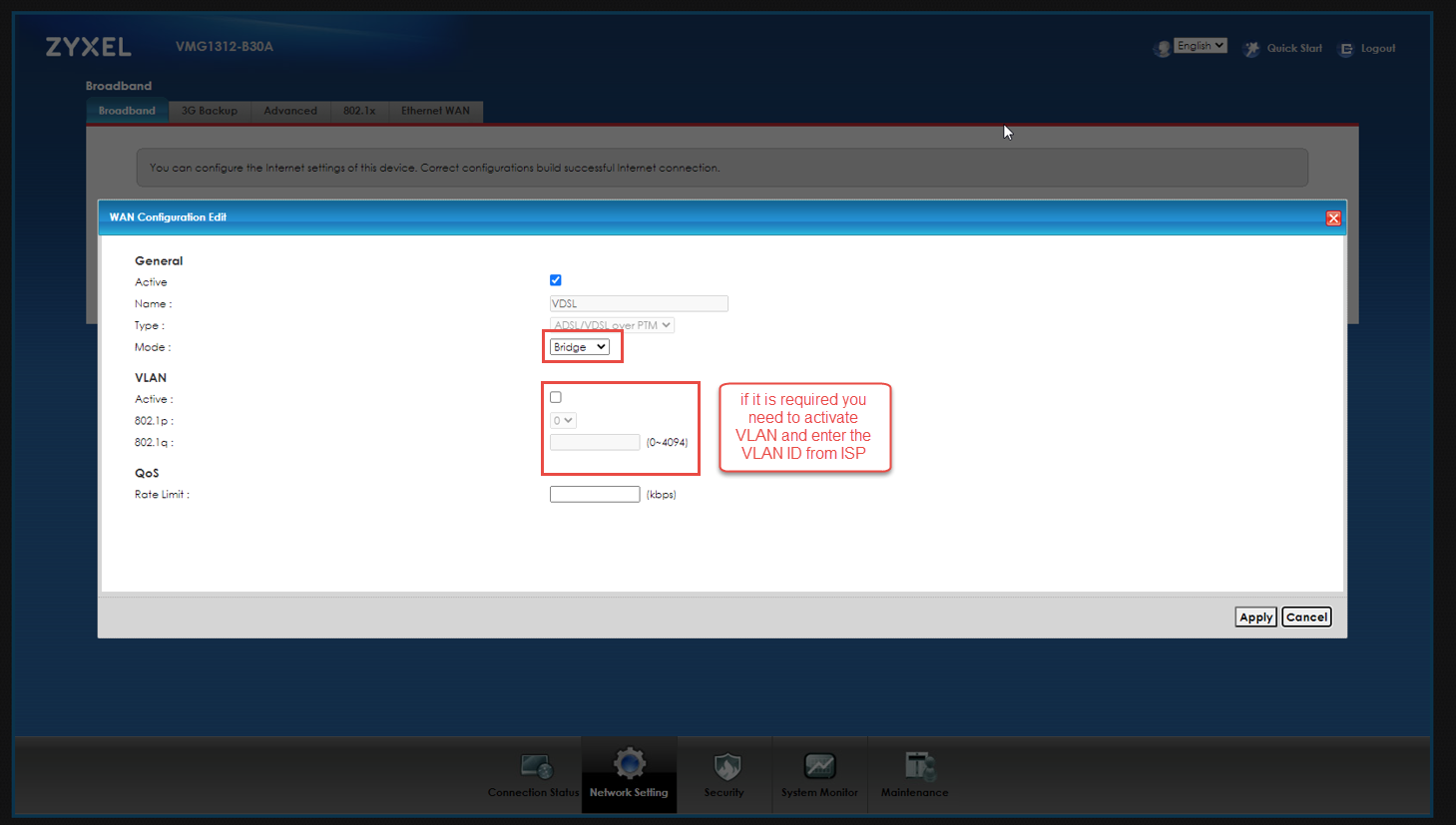

- Wybierz Bridge jako tryb i wprowadź VLAN ID, jeśli to konieczne.

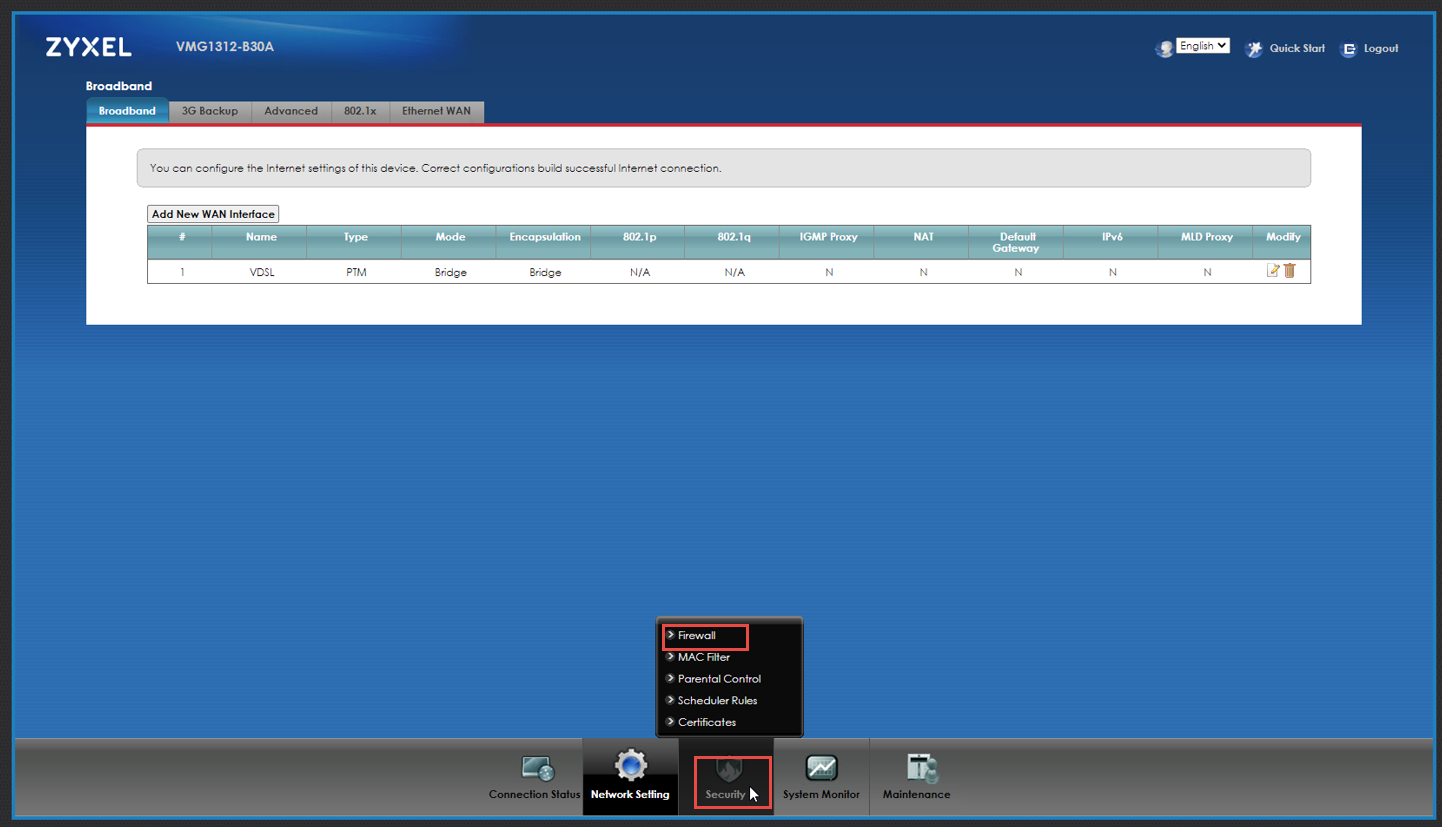

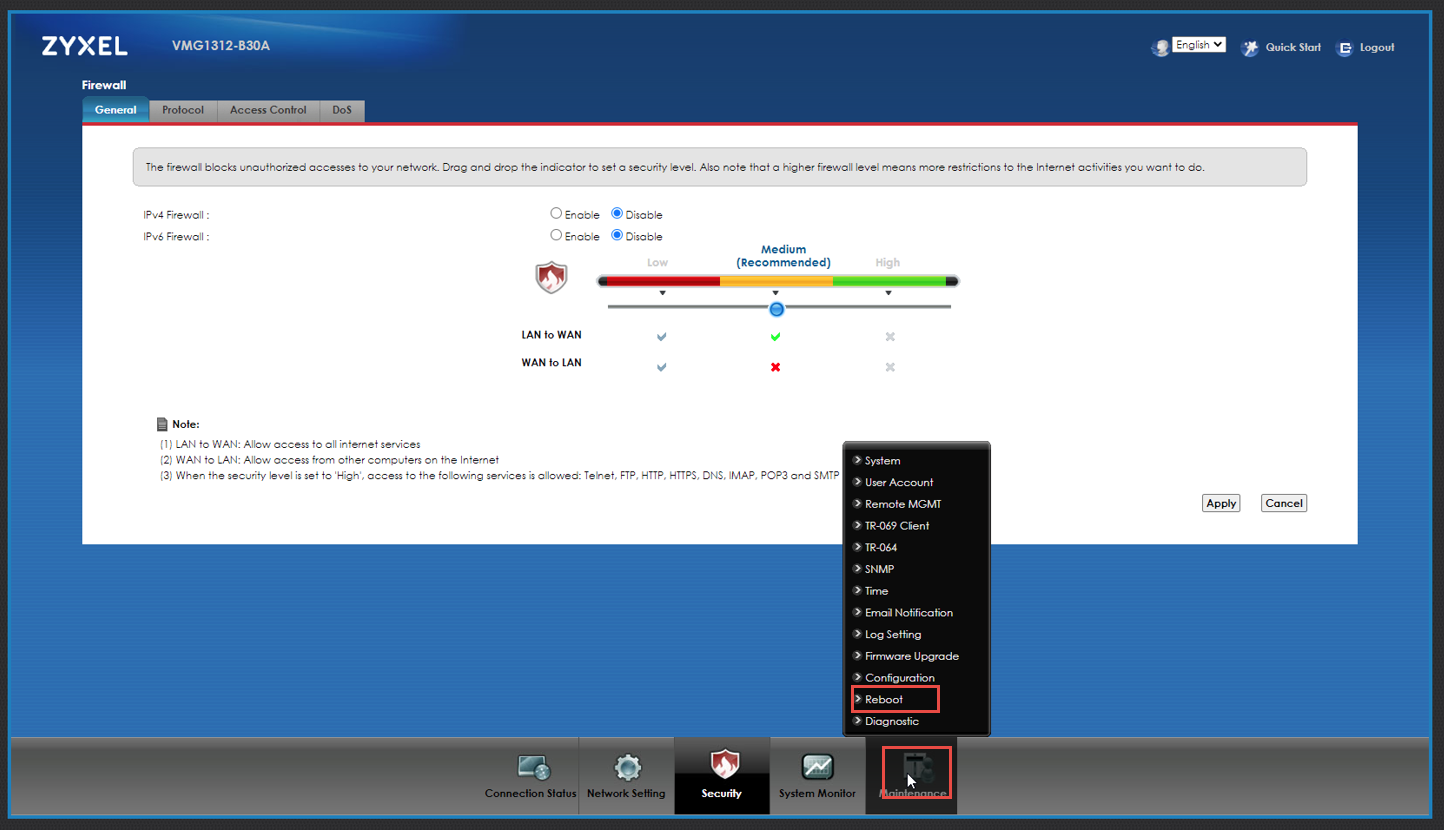

- Przejdź do Security > Firewall i wyłącz IPv4 i IPv6 Firewall.
|
|

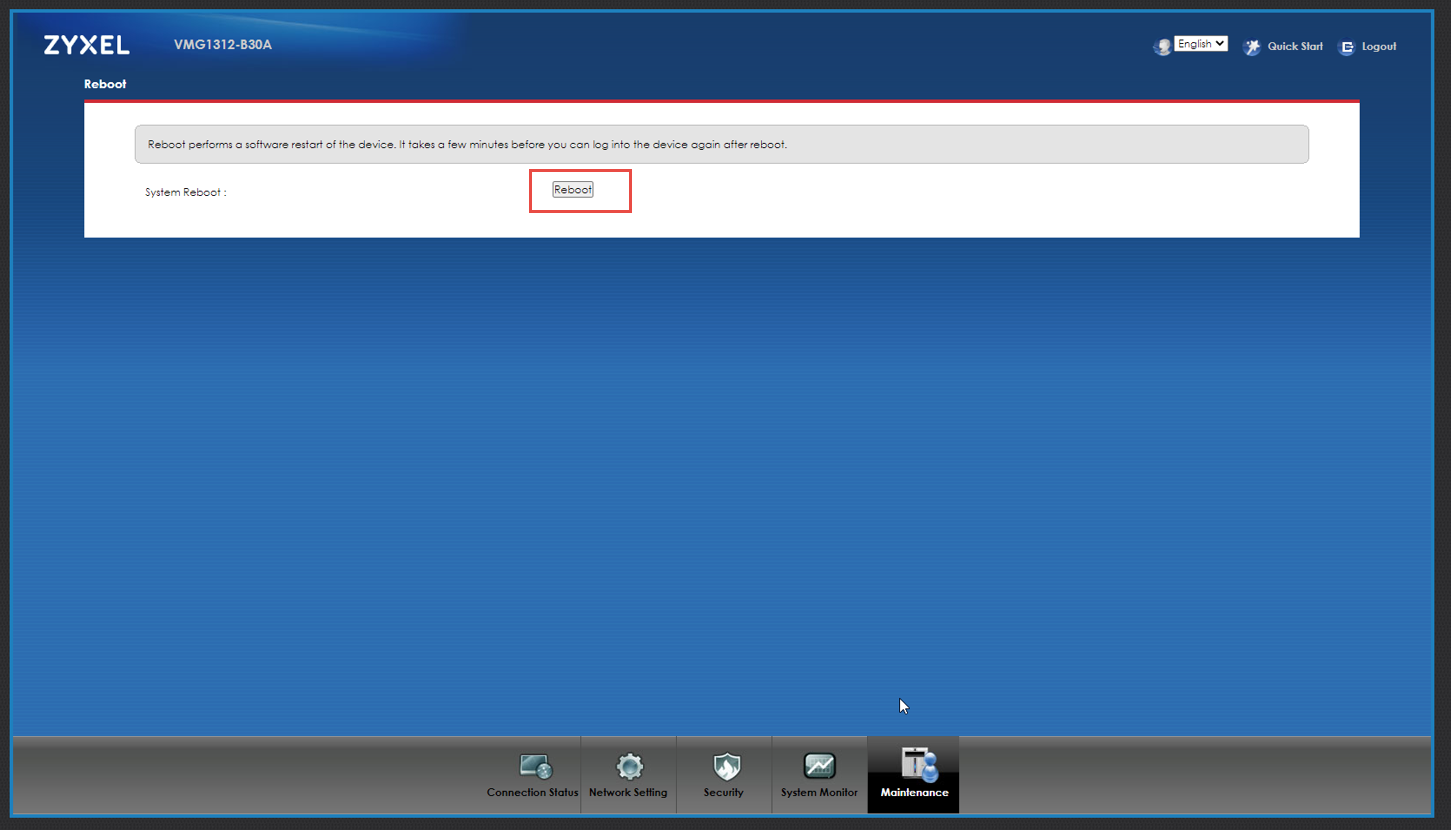

Po skonfigurowaniu wszystkich ustawień należy ponownie uruchomić urządzenie, które będzie teraz działać w trybie mostu.
Uwaga: Dostęp do VMG można nadal uzyskać za pośrednictwem zarządzającego adresu IP.
Tryb mostka Seria AMG
- Otwórz przeglądarkę internetową i uzyskaj dostęp do internetowego interfejsu GUI urządzenia AMG (domyślnie 192.168.1.1).
- Wprowadź nazwę użytkownika i hasło, które są domyślne:

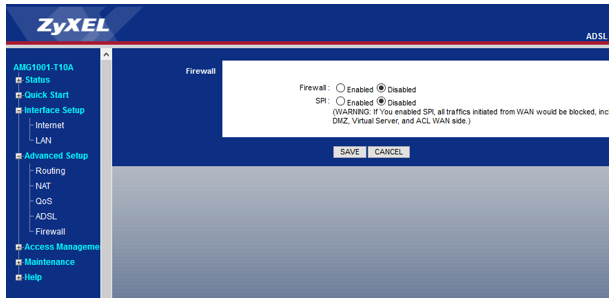

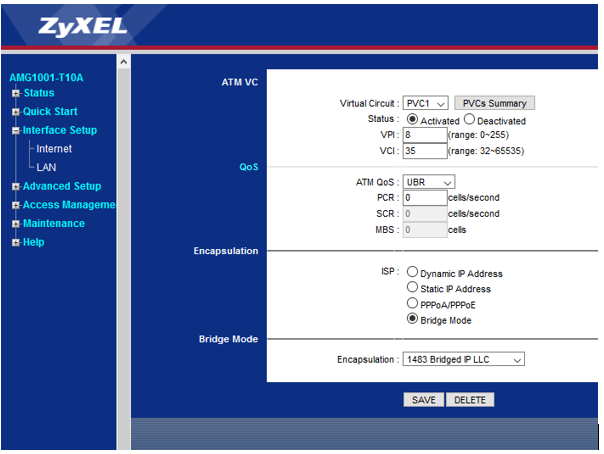

- Utwórz PVC z ustawieniami mostu i wyłącz zaporę sieciową
- Teraz zrestartuj urządzenie!
- Po ponownym uruchomieniu sprawdź po stronie LAN. Tutaj klient otrzymuje adres IP z PVC 8/35:
Wyłącz porty LAN na urządzeniu VMG
Uwaga: Upewnij się, że dodano nowy interfejs WAN wykorzystujący IPoE. Wybrana sieć VLAN nie może być obecnie używana na żadnym przełączniku, DSLAM lub bramie w sieci WAN urządzenia CPE.
- Należy dodać nowy interfejs WAN z IPoE. Upewnij się, że nie używasz sieci VLAN istniejącej na żadnym przełączniku, DSLAM lub bramie w sieci WAN urządzenia CPE.
- Utwórz nową grupę interfejsów. Tutaj należy wybrać porty LAN, które mają być nieaktywne. Jako typ PTM wybierz wcześniej utworzony nowy interfejs WAN.
 |
 |
