Przełączanie — konfiguracja kontroli przepustowości [limit szybkości]

Ten przykład pokazuje administratorom, jak skonfigurować kontrolę przepustowości w celu zarządzania szybkością ruchu.
Możemy ograniczyć ruch przychodzący, ruch wychodzący lub oba.
W tym przykładzie używamy dwóch komputerów: klienta FTP (PC) i serwera FTP (FTPServer).
Komputer będzie przesyłał pliki lub pobierał je z serwera FTP.

Skonfiguruj kontrolę przepustowości, aby ograniczyć szybkość ruchu

Uwaga:
Wszystkie sieciowe adresy IP i maski podsieci są używane jako przykłady w tym artykule. Zastąp je rzeczywistymi adresami IP sieci i maskami podsieci. Ten przykład został przetestowany przy użyciu XGS4600-32 z oprogramowaniem sprzętowym v4.50.

Skonfiguruj Switch

1. Wejdź do internetowego interfejsu GUI i przejdź do

Menu > Advanced Application > Bandwidth Control

2. Zaznacz pole „ Aktywny ”. Wprowadź stawki w Ingress Rate ( limit wysyłania ) = 10240 kbps i Egress Rate ( limit pobierania ) = 20480 kbps .

Pamiętaj, aby zaznaczyć również pola „ Aktywny ” portu. Kliknij „ Zastosuj ” na końcu.

Przetestuj wynik

1. Użyj komputera, aby przesłać plik na serwer FTP. Szybkość transferu powinna wynosić mniej więcej 1,25 MB/s (10240 Kbit/s).

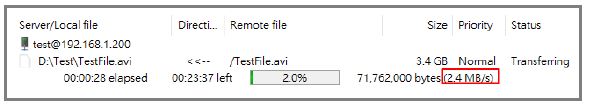

2. Użyj komputera, aby pobrać plik z serwera FTP. Szybkość transferu powinna wynosić mniej więcej 2,5 MB/s (20480 Kbit/s).


Jeśli masz problemy

Włącz Flow Control zarówno na Switch, jak i na komputerze

Znany problem polega na tym, że przepustowość TCP na niektórych urządzeniach może być niestabilna i zawodna . Wynika to z tego, że Ingres Zarządzanie przepustowością (BWM) na niektórych urządzeniach (np. komputerach z systemem Windows z mniej wydajnymi kartami sieciowymi) działa słabo podczas konfigurowania kontroli przepustowości (ograniczenie szybkości) i może spowodować nieoczekiwany wynik. Gdy zaimplementowane jest zarządzanie przepustowością, włączenie kontroli przepływu zwiększa przepustowość ruchu przychodzącego, ponieważ komputery nadające nie przekroczą rozmiaru okna i nie spowodują utraty pakietów.

Kontrola przepływu działa poprzez wysyłanie sygnałów pauzy do portu wysyłającego, gdy pamięć buforowa portu odbierającego (w przełączniku) jest pełna, co reguluje ruch w celu dopasowania do ustawień kontroli przepustowości portu odbierającego. Kontrola przepływu musi być włączona po obu stronach, aby zadziałała. Jednak dobrą rzeczą jest to, że większość kart sieciowych w komputerach PC powinna mieć domyślnie włączoną kontrolę przepływu, dlatego można uzyskać zadowalające wyniki, włączając kontrolę przepływu tylko na portach przełącznika.

Skonfiguruj kontrolę przepływu, przechodząc do „Ustawienia podstawowe -> Ustawienie Port”:
