Opis styków złącza Telco 50 używanego w różnych switchach ZyXEL XDSL: Artykuł pokazuje przyporządkowanie funkcji do styków złączy Telco 50 używanych w różnych switchach ZyXEL XDSL, a także pokazuje tabele odpowiadających numerów złączy portów abonenckich.
W tym artykule pokazano przyporządkowanie styków złączy Telco 50 stosowanych w różnych urządzeniach ZyXEL, a także przedstawiono tabelę połączeń numerów Port i styków w złączu Telco 50.
1. Switch IES-1000; Moduł ADSL AAM-1212
2. Switch IES-1000; Moduł SHDSL SAM-1216-22
4. Switche IES-5000 / IES-5005; Karta liniowa ADSL ALC-1248G i karta liniowa SHDSL SLC-1248G
1. Switch IES-1000; Moduł ADSL AAM-1212

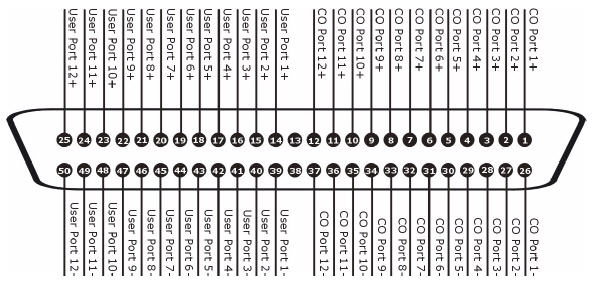

Przypisanie pinów złącza Telco 50 w module AAM-1212:
Dopasuj Port i numery kontaktowe w gnieździe Telco 50 w module AAM-1212:
|
Numer Port |
Numer kontaktowy |
|
1 |
USER (14, 39), CO (1, 26) |
|
2) |
USER (15, 40), CO (2, 27) |
|
3) |
USER (16, 41), CO (3, 28) |
|
4 |
USER (17, 42), CO (4, 29) |
|
5 |
USER (18, 43), CO (5, 30) |
|
6 |
USER (19, 44), CO (6, 31) |
|
7 |
USER (20, 45), CO (7, 32) |
|
8 |
USER (21, 46), CO (8, 33) |
|
9 |
USER (22, 47), CO (9, 34) |
|
10 |
USER (23, 48), CO (10, 35) |
|
11 |
USER (24, 49), CO (11, 36) |
|
12 |
USER (25, 50), CO (12, 37) |
Switch IES-1000; Moduł SHDSL SAM-1216-22
2. Switch IES-1000; Moduł SHDSL SAM-1216-22

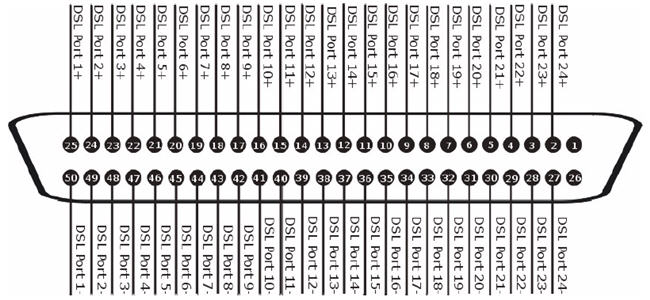

Odpowiadające sobie numery portów i kontaktów w złączu Telco 50 w module SAM-1216-22:
|
Numer Port |
Numer kontaktowy |
|
1 |
25, 50 |
|
2) |
24, 49 |
|
3) |
23, 48 |
|
4 |
22, 47 |
|
5 |
21, 46 |
|
6 |
20, 45 |
|
7 |
19, 44 |
|
8 |
18, 43 |
|
9 |
17, 42 |
|
10 |
16, 41 |
|
11 |
15, 40 |
|
12 |
14, 39 |
|
13 |
13, 38 |
|
14 |
12, 37 |
|
15 |
11, 36 |
|
16 |
10, 35 |
IES-1248 Switch

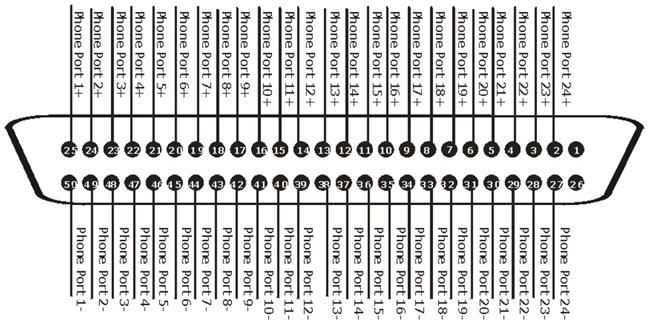

Przypisania pinów dla złącza Telco 50 USER w IES-1248 Switch to:

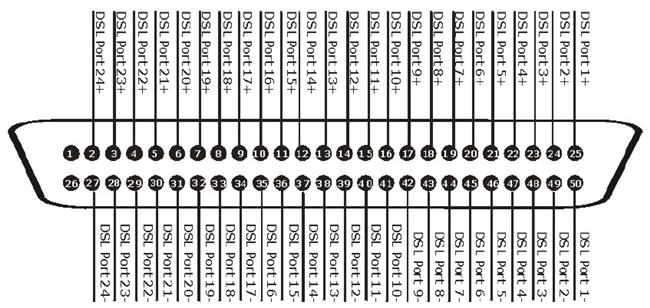

Przypisania styków dla złącza Telco 50 CO w IES-1248 Switch są następujące:
Odpowiadające sobie numery portów i kontaktów w złączu Telco 50 w IES-1248 Switch:
|
Numer Port |
Numer kontaktowy |
|
1 |
2, 27 |
|
2) |
3, 28 |
|
3) |
4, 29 |
|
4 |
5, 30 |
|
5 |
6, 31 |
|
6 |
7, 32 |
|
7 |
8, 33 |
|
8 |
9, 34 |
|
9 |
10, 35 |
|
10 |
11, 36 |
|
11 |
12, 37 |
|
12 |
13, 38 |
|
13 |
14, 39 |
|
14 |
15, 40 |
|
15 |
16, 41 |
|
16 |
17, 42 |
|
17 |
18, 43 |
|
18 |
19, 44 |
|
19 |
20, 45 |
|
20 |
21, 46 |
|
21 |
22, 47 |
|
22 |
23, 48 |
|
23 |
24, 49 |
|
24 |
25, 50 |
3. Switches IES-2000 / IES-2500 / IES-3000; Karty liniowe ALC-1024 / ALC-1224, karta liniowa SHDSL SLC-1024 i karty rozdzielające ASC-1024 / SEC-1024

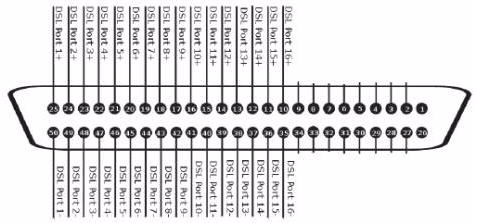

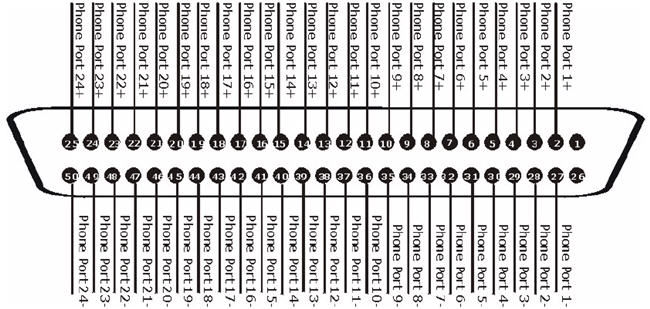

Przypisanie styków złącza Telco 50 na kartach liniowych ALC-1024 / ALC-1224 / SLC-1024, ASC-1024, SEC-1024 i rozdzielaczach USER:
Przypisanie pinów złącza Telco 50 CO na kartach liniowych ALC-1024 / ALC-1224:
Odpowiadające sobie numery portów i kontaktów w gnieździe Telco 50:
|
Numer Port |
Numer kontaktowy |
|
1 |
25, 50 |
|
2) |
24, 49 |
|
3) |
23, 48 |
|
4 |
22, 47 |
|
5 |
21, 46 |
|
6 |
20, 45 |
|
7 |
19, 44 |
|
8 |
18, 43 |
|
9 |
17, 42 |
|
10 |
16, 41 |
|
11 |
15, 40 |
|
12 |
14, 39 |
|
13 |
13, 38 |
|
14 |
12, 37 |
|
15 |
11, 36 |
|
16 |
10, 35 |
|
17 |
9, 34 |
|
18 |
8, 33 |
|
19 |
7, 32 |
|
20 |
6, 31 |
|
21 |
5, 30 |
|
22 |
4, 29 |
|
23 |
3, 28 |
|
24 |
2, 27 |
Przypisania styków dla złącza kabla Telco 50 do łączenia kart liniowych ADSL / SHDSL i odpowiednich kart spliterów IES-2000 / IES-2500 / IES-3000:

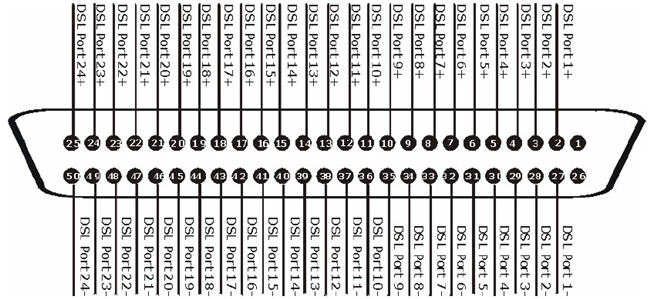

Przypisanie złącza wtykowego dla kabla Telco 50:
|
Numer Port |
Numer kontaktowy |
|
1 |
25, 50 |
|
2) |
24, 49 |
|
3) |
23, 48 |
|
4 |
22, 47 |
|
5 |
21, 46 |
|
6 |
20, 45 |
|
7 |
19, 44 |
|
8 |
18, 43 |
|
9 |
17, 42 |
|
10 |
16, 41 |
|
11 |
15, 40 |
|
12 |
14, 39 |
|
13 |
13, 38 |
|
14 |
12, 37 |
|
15 |
11, 36 |
|
16 |
10, 35 |
|
17 |
9, 34 |
|
18 |
8, 33 |
|
19 |
7, 32 |
|
20 |
6, 31 |
|
21 |
5, 30 |
|
22 |
4, 29 |
|
23 |
3, 28 |
|
24 |
2, 27 |
4. Switches IES-5000 / IES-5005; Karta linii ADSL ALC-1248G i karta linii SHDSL SLC-1248G

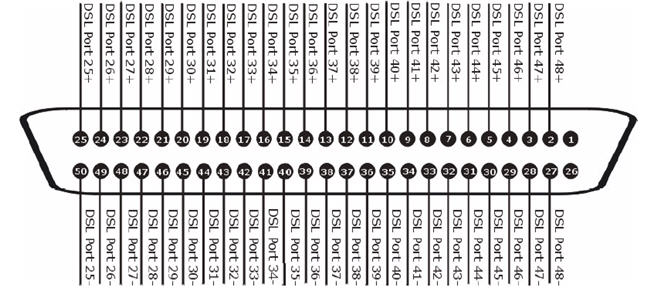

Przypisania styków dla złącza Telco 50 USER 1-24 na karcie linii ALC-1248G i SLC-1248G:

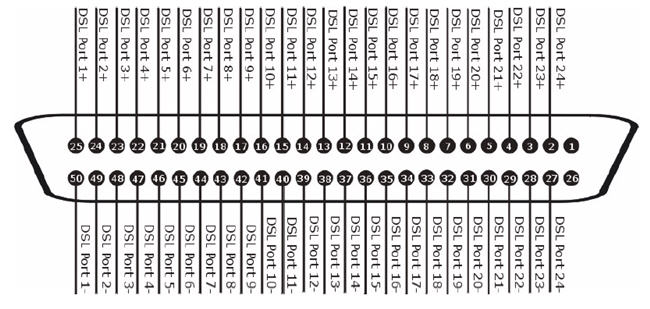

Przypisania styków dla złącza Telco 50 USER 25-48 na karcie linii ALC-1248G i SLC-1248G:
Odpowiadające sobie numery portów i kontaktów w gnieździe Telco 50 USER 1-24 na kartach liniowych ALC-1248G i SLC-1248G:
|
Numer Port |
Numer kontaktowy |
|
1 |
25, 50 |
|
2) |
24, 49 |
|
3) |
23, 48 |
|
4 |
22, 47 |
|
5 |
21, 46 |
|
6 |
20, 45 |
|
7 |
19, 44 |
|
8 |
18, 43 |
|
9 |
17, 42 |
|
10 |
16, 41 |
|
11 |
15, 40 |
|
12 |
14, 39 |
|
13 |
13, 38 |
|
14 |
12, 37 |
|
15 |
11, 36 |
|
16 |
10, 35 |
|
17 |
9, 34 |
|
18 |
8, 33 |
|
19 |
7, 32 |
|
20 |
6, 31 |
|
21 |
5, 30 |
|
22 |
4, 29 |
|
23 |
3, 28 |
|
24 |
2, 27 |
Odpowiadające sobie numery portów i kontaktów w gnieździe Telco 50 USER 25-48 na kartach liniowych ALC-1248G i SLC-1248G:
|
Numer Port |
Numer kontaktowy |
|
25 |
25, 50 |
|
26 |
24, 49 |
|
27 |
23, 48 |
|
28 |
22, 47 |
|
29 |
21, 46 |
|
30 |
20, 45 |
|
31 |
19, 44 |
|
32 |
18, 43 |
|
33 |
17, 42 |
|
34 |
16, 41 |
|
35 |
15, 40 |
|
36 |
14, 39 |
|
37 |
13, 38 |
|
38 |
12, 37 |
|
39 |
11, 36 |
|
40 |
10, 35 |
|
41 |
9, 34 |
|
42 |
8, 33 |
|
43 |
7, 32 |
|
44 |
6, 31 |
|
45 |
5, 30 |
|
46 |
4, 29 |
|
47 |
3, 28 |
|
48 |
2, 27 |
