Na dzisiejszym konkurencyjnym rynku niezawodny zasięg sieci komórkowej stał się niezbędny dla firm, takich jak restauracje, sklepy detaliczne i magazyny - zwłaszcza w obszarach o słabej jakości sygnału. Klienci oczekują płynnej łączności, a słaby sygnał mobilny może wpływać na ich doświadczenia w takim samym stopniu, jak jakość produktu lub usługi.
Ten artykuł przedstawia nowe rozwiązanie Zyxel "Magic Office" Indoor Mobile Coverage Solution, zaprojektowane w celu rozwiązania problemów z sygnałem w trudnych warunkach. Przeprowadzimy Cię przez instalację, konfigurację i rozwiązywanie problemów z tym innowacyjnym produktem, który wykorzystuje sygnał 5G do tworzenia sieci w wielu pomieszczeniach za pomocą strategicznie rozmieszczonych anten. Pod koniec konfiguracji będziesz mieć solidną wewnętrzną sieć mobilną, która zapewni, że Twoja firma pozostanie połączona i dostępna, zwiększając zarówno zadowolenie klientów, jak i ich retencję.
Najlepszym rozwiązaniem jest MagicOffice z zasięgiem do 900 metrów kwadratowych.
|
Pozycjonowanie
Korzyści
|
Natychmiast zmaksymalizuj sygnały komórkowe w pomieszczeniach i zwiększ zasięg
Instalacja anteny nadawczej ma kluczowe znaczenie dla rozwiązania mobilnego repeatera, ponieważ siła i jakość sygnału anteny nadawczej ma znaczący wpływ na pokrycie sygnałem wewnątrz pomieszczeń, jakość połączeń i wydajność transmisji danych.
Dla integratorów systemów w dziedzinie IBS, pomiar sygnału nadajnika i instalacja anteny są podstawowymi zadaniami; dla integratorów systemów opartych na IT, zadania te mogą być skomplikowane jak sztuka, ponieważ zadania te zazwyczaj wymagają specjalisty RF, aby przystąpić do badania lokalizacji w celu wdrożenia.
Dzięki inteligentnej konstrukcji systemu, takiej jak automatyczna regulacja wzmocnienia (AGC), unikanie oscylacji i automatyczne poziomowanie, a także intuicyjnym i czytelnym wskaźnikom LED na tematycznym wzmacniaczu biurowym, pomiar sygnału dawcy i instalacja wzmacniacza stają się teraz łatwe jak 1-2-3.
Niniejszy dokument zawiera wskazówki krok po kroku dotyczące instalacji MagicOffice, w tym wyboru anteny nadawczej, identyfikacji sygnału anteny nadawczej, instalacji anteny nadawczej i anteny serwisowej oraz rozpoznawania wskaźników LED, dzięki czemu przemiennik MagicOffice jest natychmiast gotowy do pracy.
Wybór anteny nadawczej
Zewnętrzna antena kierunkowa (Yagi lub Log-Periodic)
Kierunkowa antena Yagi nadaje lub odbiera sygnały pochodzące z określonego kierunku. Jest idealna jako antena nadawcza do komunikacji ze stacją bazową (BTS) znajdującą się daleko lub idealna do obszaru o bardzo słabym zasięgu sygnału. Z drugiej strony, zysk anteny jest wyższy ze względu na jej kierunkowy charakter, a jej wiązka nadawcza jest znacznie węższa i bardziej skupiona.
W związku z tym, jeśli scenariusz instalacji jest na obszarze wiejskim z bardzo słabym sygnałem, np. tylko sygnał 1 bar, lub przy wdrożeniu kolokacji wielu operatorów, jeden konkretny operator dostarcza słabszy sygnał w porównaniu do innych operatorów:
W tych scenariuszach antena kierunkowa ma przewagę dzięki skierowaniu anteny kierunkowej w stronę BTS ze słabszym sygnałem.
Jednakże, jeśli zewnętrzny sygnał dawcy ma dobrą siłę i jakość sygnału, np. sygnał 3 bar lub różnica sygnału między wieloma nośnikami jest dość zrównoważona, wybór anteny kierunkowej jako anteny dawcy byłby wadą instalacji. Zewnętrzna antena panelowa byłaby lepszym rozwiązaniem.
Zewnętrzna antena panelowa
Zewnętrzna antena panelowa jest również rodzajem anteny kierunkowej.
Jednak w odróżnieniu od kierunkowej anteny Yagi, która ma skupioną wiązkę nadawczą (np. płaszczyzna ZX ma węższy kąt poziomy, a płaszczyzna XY ma mniejszy kąt pionowy do nadawania i odbierania sygnału) i wymaga starannego ustawienia kierunku anteny, aby dobrze odbierać sygnał BTS, antena panelowa ma szerszą wiązkę do nadawania i odbierania sygnału.
Gdy zewnętrzny sygnał dawcy ma dobrą siłę sygnału lub zrównoważoną lukę sygnału między wieloma nośnymi, wybór zewnętrznej anteny panelowej pozwoliłby zaoszczędzić czas i wysiłek związany z ustawieniem kierunku anteny.
Znalezienie odpowiedniej lokalizacji dla instalacji anteny nadawczej
Opcja 1: Android App Network Cell Info
* Przygotuj 1 lub 2 telefony z Androidem z obsługą dwóch kart SIM i kartami SIM wielu operatorów.
karty SIM wielu operatorów.
* Spacer wokół budynku
* Różnica sygnału między operatorami
i znaleźć najlepszego Donor powinien być mniejszy niż 20cB do
Lokalizacja sygnału z Androidem zapewnia zrównoważone wyjście
Aplikacja Sieć Informacje o komórce. Moc.
Opcja 2: Analizator widma (np. Seeed Studio's RF Explorer) plus strona internetowa "Spectrummonitoring.com".
Podczas pomiaru sygnału należy użyć anteny kierunkowej podłączonej do analizatora widma i dostosować docelowy zakres częstotliwości do obserwacji. W przypadku instalacji repeatera należy skupić się na częstotliwości "downlink".
Nie ma potrzeby skupiania się na częstotliwości "uplink", ponieważ oprogramowanie repeatera automatycznie obsłuży częstotliwość "uplink".

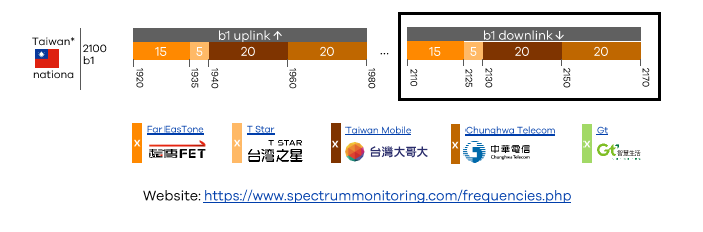

W poniższym przykładzie przedstawiono częstotliwość B1 2100 MHz.
Sygnał FarEasTone znajduje się po lewej stronie zakresu częstotliwości, a na wykresie widma widać, że sygnał FarEasTone jest niższy w tej pozycji.

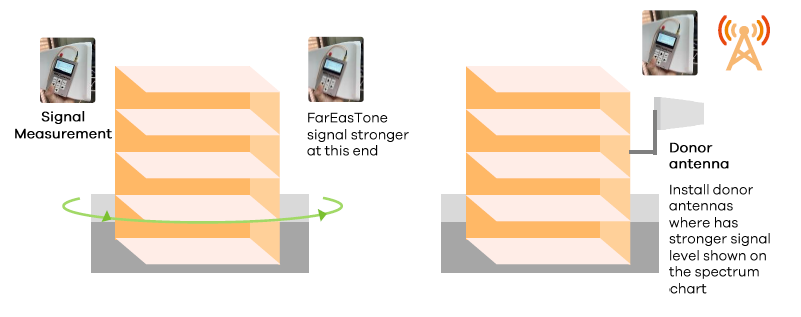

* Spacer wokół budynku i
* Różnica sygnału między nośnymi powinna
znaleźć najlepszy sygnał dawcy mniejszy niż 20aB, aby zapewnić
aby zapewnić zrównoważoną moc wyjściową.
Analizator.
Określenie lokalizacji anteny serwisowej.
Zasadą instalacji anteny serwisowej jest zidentyfikowanie lokalizacji, w której wymagana jest poprawa zasięgu komórkowego, próba zmaksymalizowania odległości między dawcą a anteną serwisową lub stworzenie większej izolacji między dawcą a antenami serwisowymi, np. znaczna dźwignia materiału między antenami lub wzór anteny w przeciwnym kierunku.
MagicOffice może zmaksymalizować zysk systemu, a użytkownicy mobilni mogą korzystać z większego zasięgu anteny serwisowej w pomieszczeniach.
Montaż urządzenia MagicOffice Repeater
Zidentyfikuj długości kabli anten serwisowych, które są zbalansowane i zainstaluj repeater w pobliżu gniazdka elektrycznego.
W tym momencie nie należy włączać zasilania wzmacniacza.
Okablowanie anteny dodatkowej
Podczas instalacji anteny nadawczej, odpowiednia wysokość dla lokalizacji anteny nadawczej to wysokość 5 piętra lub niżej i powinna być wolna od przeszkód, jeśli to możliwe.
Anteny BTS mają około 6 ~ 8 stopni kąta nachylenia w dół, a gdy sygnał rozprzestrzenia się i jest odbijany przez budynki, sygnał będzie zlokalizowany około ~ 4 piętra.
W związku z tym najlepsza wysokość anteny dawcy dla dobrze odbieranego sygnału dawcy nie powinna być wyższa niż 5 piętro.
Instalacja anten serwisowych
W miarę możliwości należy używać kabli koncentrycznych o impedancji 50 Ohm, aby ograniczyć straty kabla.
Sprawdź stan diod LED MagicOffice i zoptymalizuj antenę
Włącz repeater; repeater automatycznie przekaże i wzmocni sygnał mobilny.
System MagicOffice działa automatycznie i wykrywa sygnał BTS oraz izolację systemu.
Gdy dioda LED zaświeci się na zielono, system automatycznie przekaże i wzmocni sygnał komórkowy.
Typowe problemy
Stan diody LED pokazuje zbyt słaby lub zbyt silny sygnał BTS; należy dostroić lub wyregulować ustawienie anteny nadawczej, aż dioda LED1 pasma zaświeci się na zielono.
Sygnał BTS jest zbyt słaby; jeśli używana jest kierunkowa antena Yagi, sprawdź, czy antena kierunkowa może być zamontowana wyżej i spróbuj przekręcić antenę, obracając antenę dawcy poziomo, a następnie sprawdź, czy dioda LED zmieni kolor na stały zielony.
W przypadku zbyt silnego sygnału BTS, należy ustawić antenę w przeciwnym kierunku, aby zmniejszyć siłę sygnału lub zmienić antenę na antenę dookólną o niższym zysku.
Stan diody LED wskazuje ochronę przed oscylacją. Reprezentuje antenę dawcy, a antena serwisowa nie jest wystarczająco daleko; nie ma wystarczającej izolacji dla systemu MagicOffice.
Możliwą opcją jest przeniesienie anteny serwisowej do miejsca, w którym znajdują się znaczne materiały, np. betonowa ściana między serwisem a anteną dawcy, lub użycie wewnętrznej anteny panelowej skierowanej w kierunku przeciwnym do anteny dawcy.
