Zyxel VMG/ AMG / XMG Series [DSL Router] - Setarea VMG / XMG ca Mod Modem Bridge și dezactivarea porturilor LAN

Acest document oferă un ghid cuprinzător privind configurarea dispozitivului de acces la internet din seria VMG / AMG / XMG DSL Router pentru a funcționa în modul bridge și a gestiona funcționalitatea portului LAN. Prin setarea dispozitivului în modul bridge, acesta se conectează prin xDSL la furnizorul dvs. și oferă o conexiune Ethernet simplă pe portul 1, fără sarcini de rutare sau firewall efectuate de dispozitiv. În plus, ghidul acoperă modul de dezactivare a porturilor LAN 2-4 pentru a împiedica clienții să primească un alt IP DHCP de la serverul dvs. DHCP. În modul bridge, toate sarcinile LAN, inclusiv firewall-ul și gestionarea WLAN, sunt gestionate de gateway-ul conectat la dispozitivul VMG.

Avem două aspecte diferite ale interfeței grafice web (se vor numi versiuni"New" și"Old"):

Mod punte Seria VMG (versiune nouă)

• Deschideți un browser de internet și accesați GUI-ul web al dispozitivului VMG (implicit este 192.168.1.1)

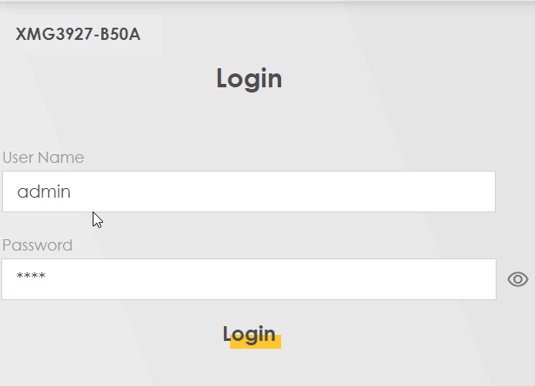

• Introduceți numele de utilizator și parola, care sunt implicite:

Username: admin
Password: 1234 (or labeled on the device)

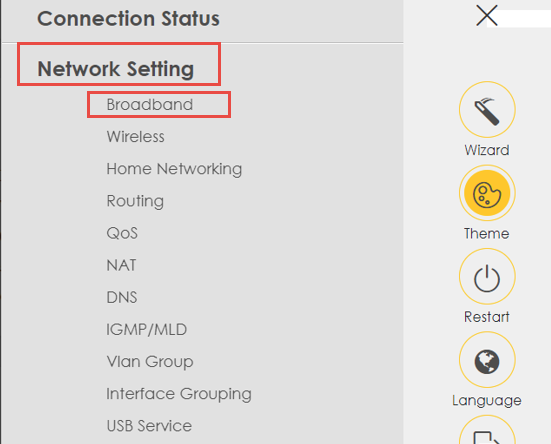

• Navigați la Setări rețea > Meniu bandă largă

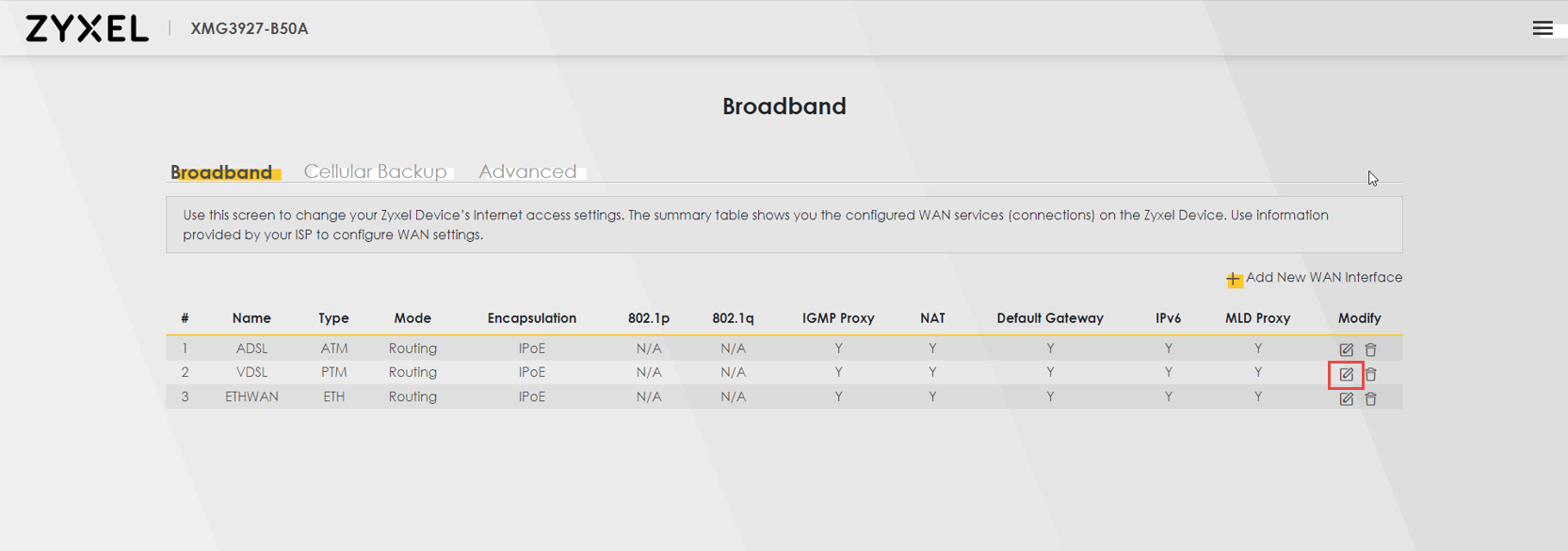

• Editați tipul de conexiune pe care doriți să îl setați în modul bridge

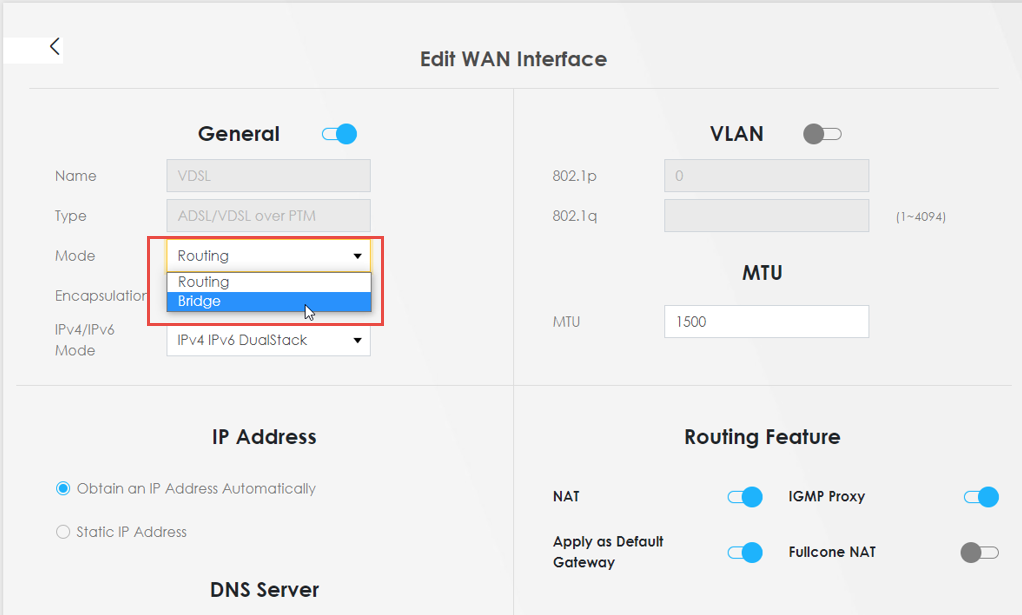

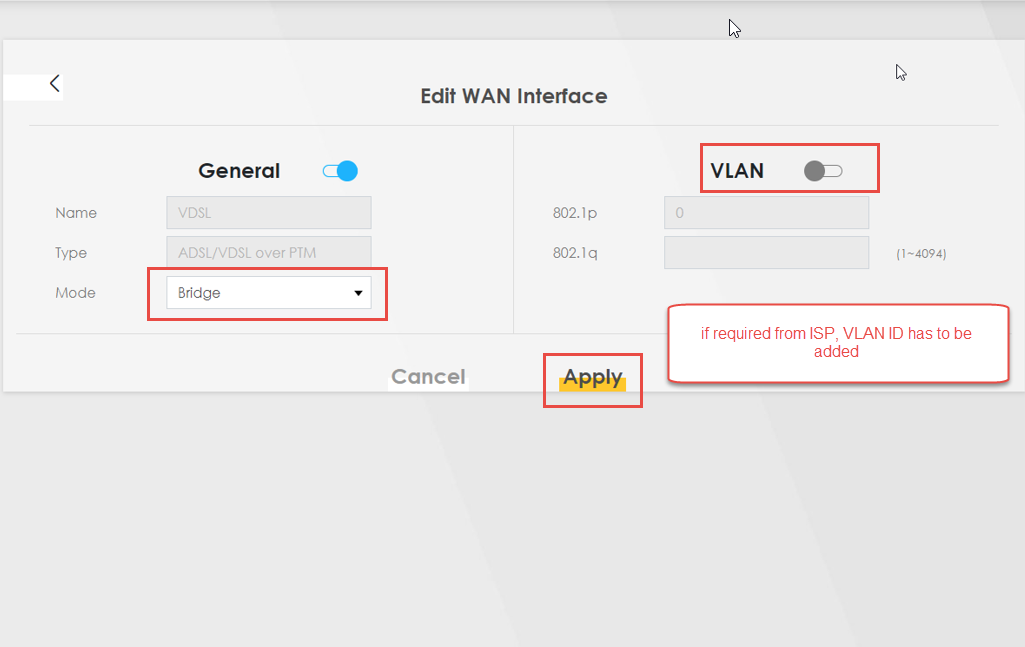

• Selectați Bridge ca mod și introduceți un ID VLAN, dacă este necesar

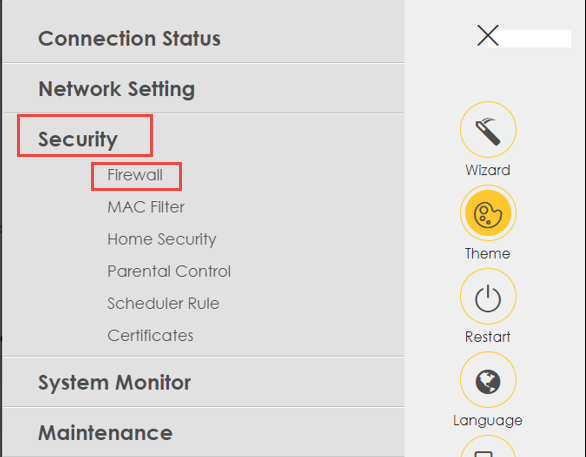

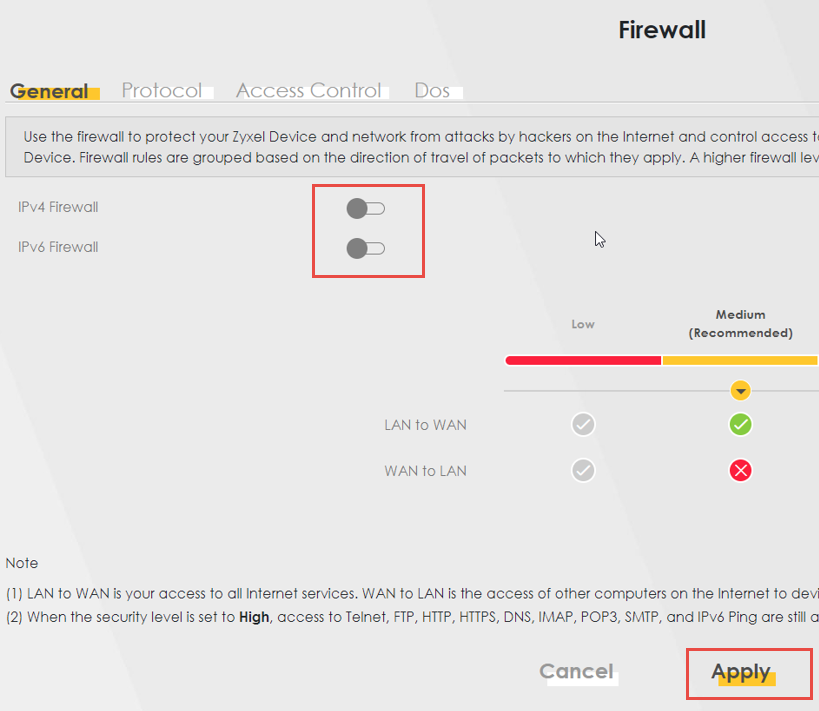

• Mergeți la Securitate > Firewall și dezactivați Firewall IPv4 și IPv6

• După ce ați configurat totul, vă rugăm să reporniți, dispozitivul va funcționa acum în modul bridge

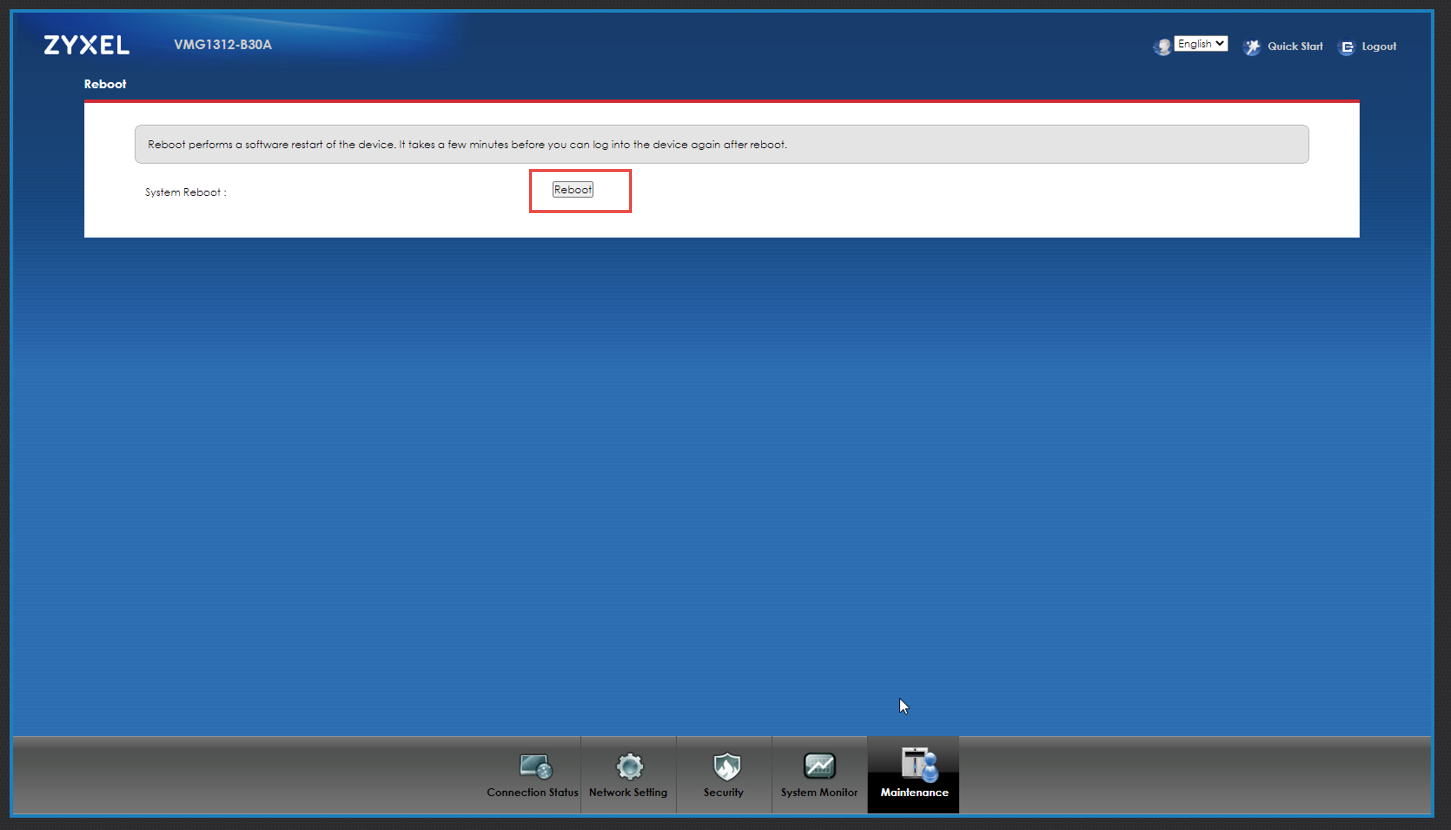

Maintenance > Reboot

Notă: VMG poate fi accesat în continuare prin intermediul IP-ului său de gestionare.

Mod punte Seria AMG (versiunea veche)

• Deschideți un browser de internet și accesați interfața web GUI a dispozitivului XMG (implicit este 192.168.1.1)
• Introduceți numele de utilizator și parola, care sunt implicite:

Username: admin
Password: 1234 (or labeled on the device)

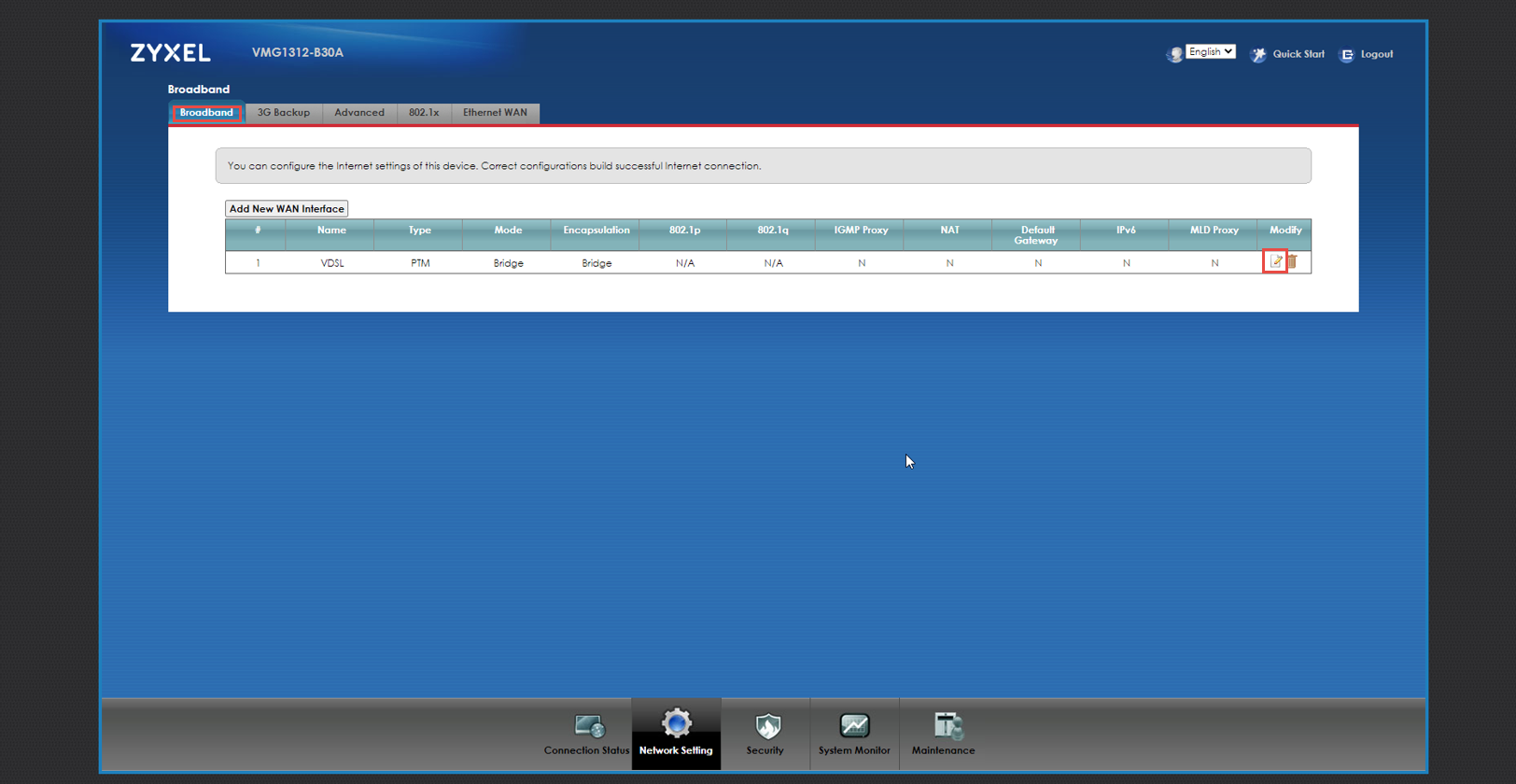

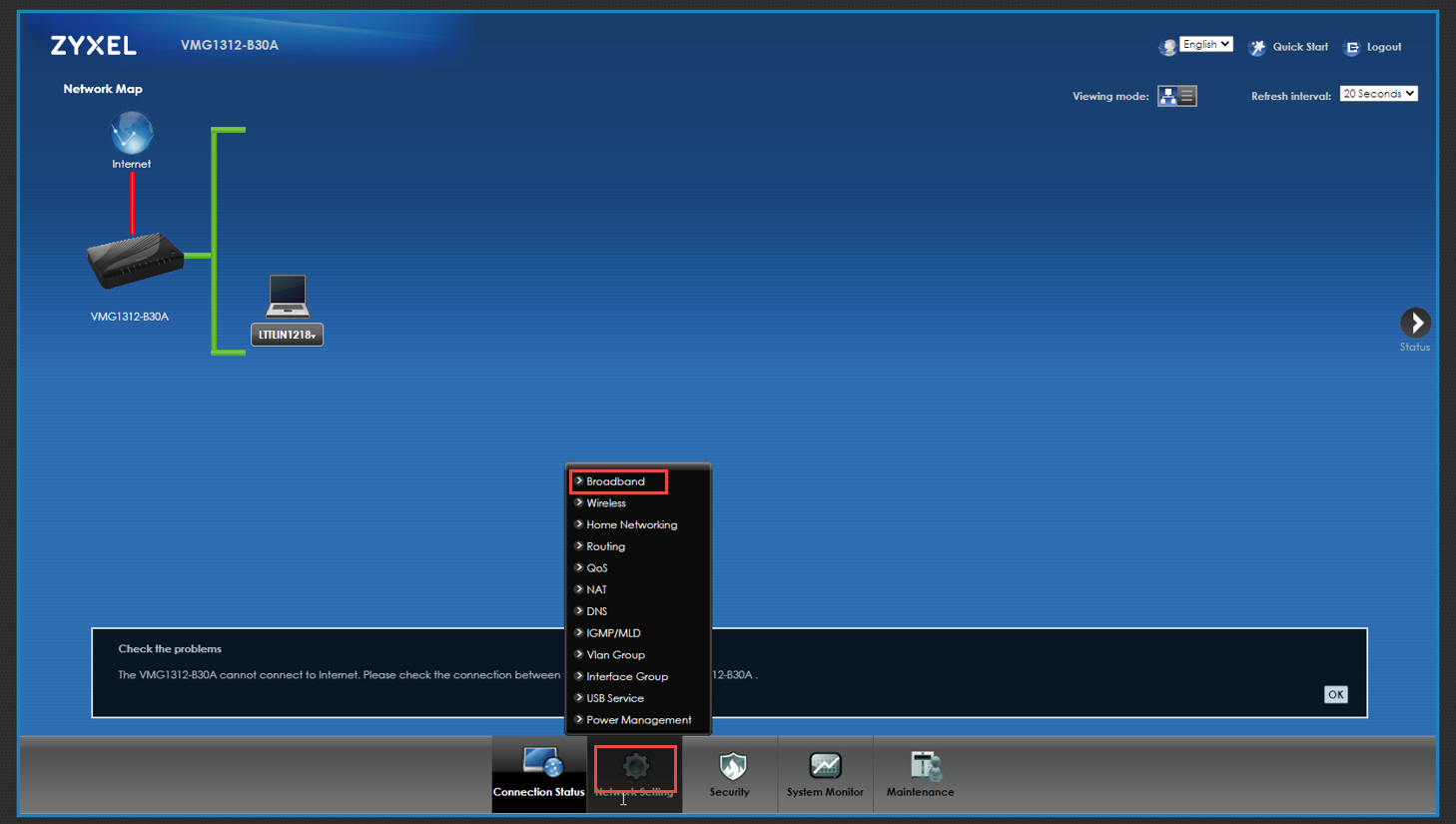

• Navigați la Network Settings (Setări rețea ) > Broadband Menu (Meniu bandă largă)
• Editați tipul de conexiune pe care doriți să îl setați în modul bridge

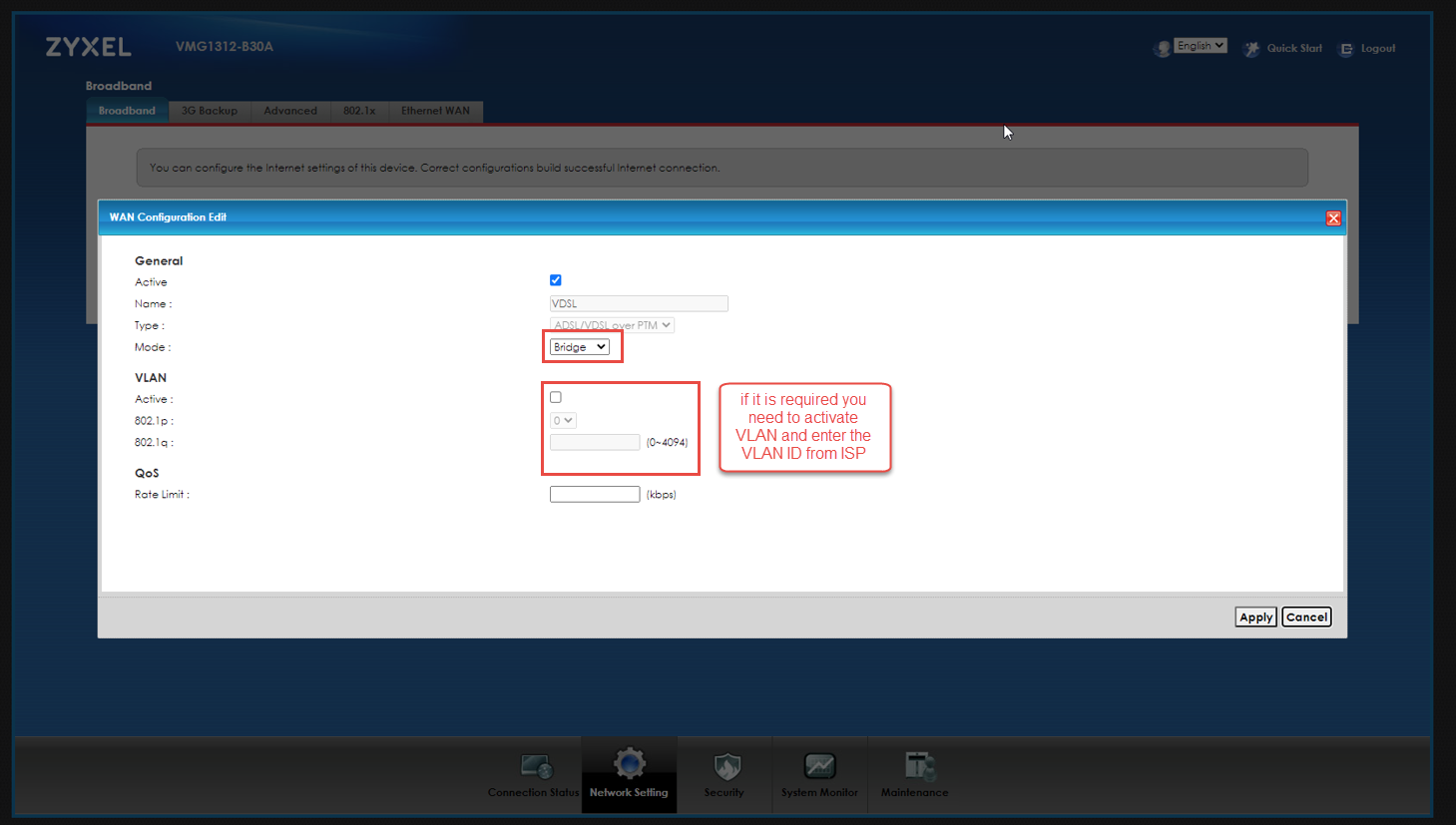

• Selectați Bridge ca mod și introduceți un ID VLAN, dacă este necesar

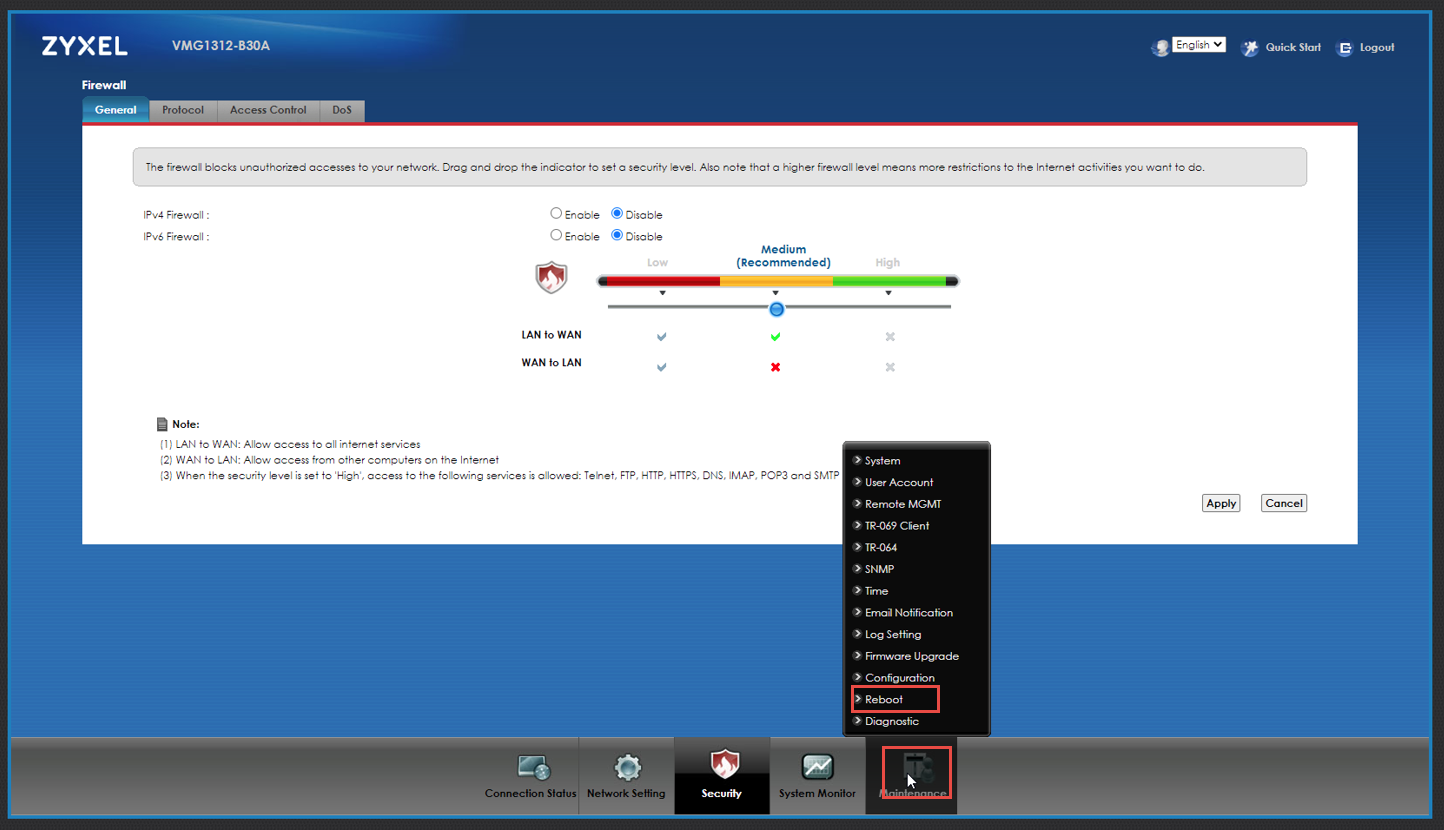

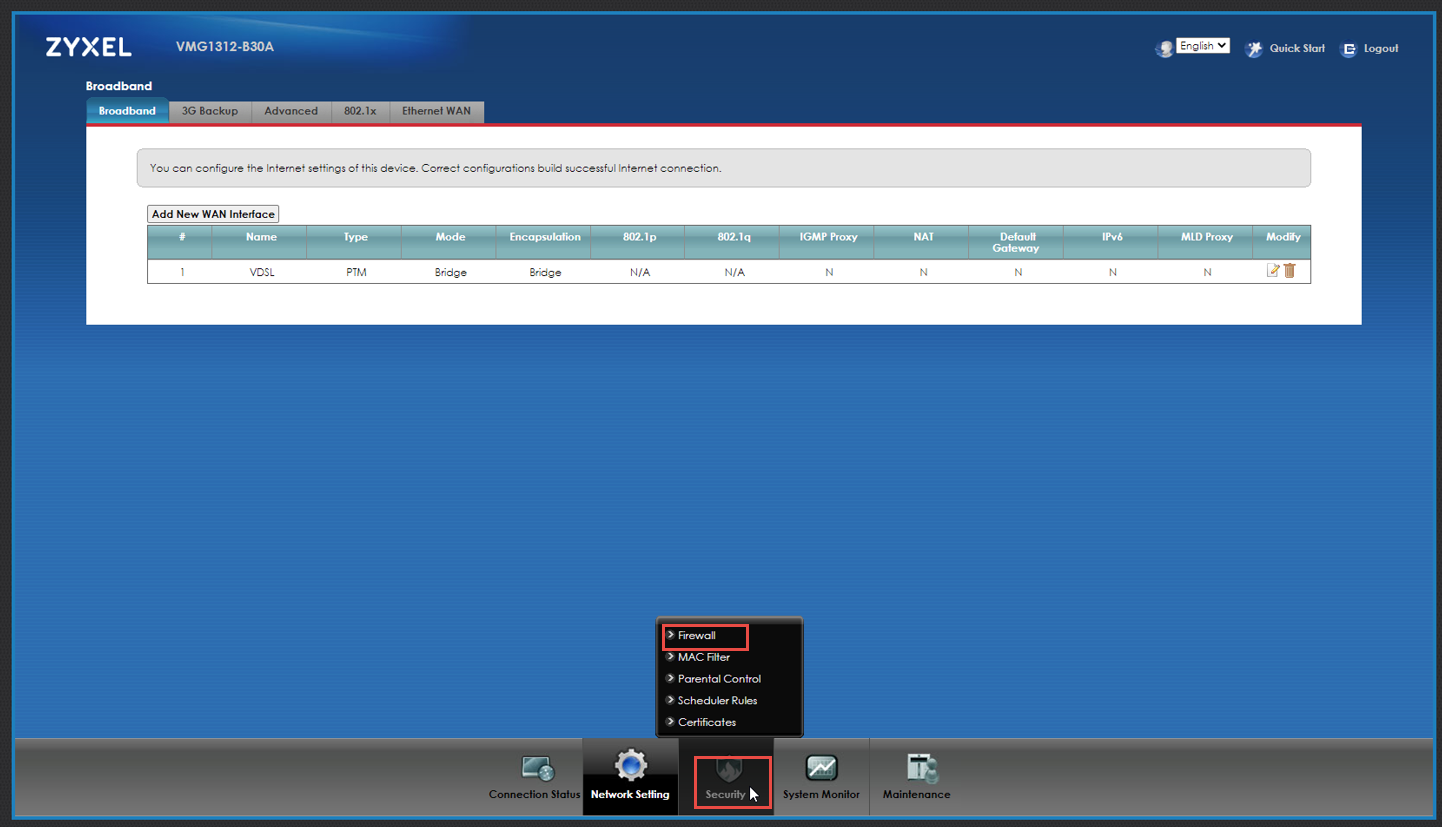

• Mergeți la Securitate > Firewall și dezactivați Firewall IPv4 și IPv6

După ce ați configurat totul, vă rugăm să reporniți, dispozitivul va funcționa acum în modul bridge

Notă: VMG poate fi accesat în continuare prin IP-ul său de gestionare.

Mod punte Seria AMG

• Deschideți un browser de internet și accesați interfața web GUI a dispozitivului AMG (implicit este 192.168.1.1)
• Introduceți numele de utilizator și parola, care sunt implicite:

Username: admin
Password: 1234 (or labeled on the device)

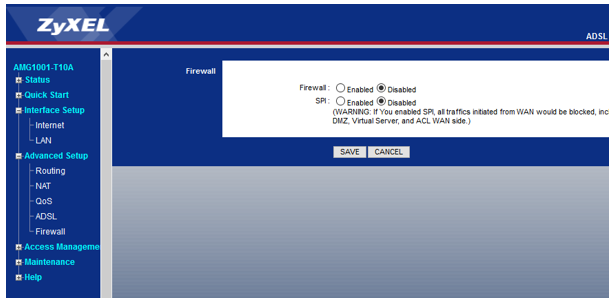

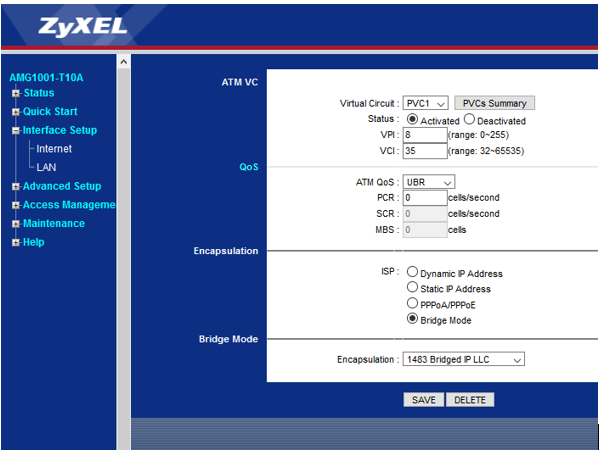

• Creați PVC cu setările Bridge și dezactivați firewall-ul

• Acum, vă rugăm să reporniți dispozitivul!
• După repornire, verificați pe LAN-Side. Aici clientul primește IP de pe PVC 8/35:

Dezactivați porturile LAN de pe dispozitivul VMG

Notă: Asigurați-vă că adăugarea unei noi interfețe WAN utilizează IPoE. VLAN-ul selectat nu trebuie să fie utilizat în prezent pe niciun comutator, DSLAM sau gateway în cadrul WAN al CPE.

• Trebuie să adăugați o nouă interfață WAN cu IPoE. Asigurați-vă că nu utilizați un VLAN existent pe niciun comutator, DSLAM sau gateway în WAN-ul CPE
• Creați un nou grup de interfețe. Aici alegeți porturile LAN care ar trebui să fie inactive. Ca tip PTM, alegeți noua interfață WAN creată anterior
