Важное уведомление: |
Понимание состояния загрузки и процесса применения конфигурации межсетевых экранов USG FLEX серии H очень важно для эффективного устранения неполадок и обслуживания. В этом руководстве представлен полный обзор последовательности загрузки, символов, используемых в процессе, и методов интерпретации различных индикаторов состояния.
Последовательность загрузки
Когда вы включаете брандмауэр USG FLEX H Series, он проходит определенную последовательность действий, чтобы установить свои конфигурационные файлы. Эта последовательность помогает выявить и устранить любые проблемы, которые могут возникнуть во время запуска. Состояние загрузки конфигурации можно также проверить в веб-интерфейсе устройства при условии, что у вас есть доступ к веб-интерфейсу устройства.
Символы, отображаемые при подключении через консольный кабель
При подключении к брандмауэру с помощью консольного кабеля вы увидите символы, отображающие ход и состояние запуска:
- Start Applying Startup Config (-): Показывает, что брандмауэр применяет настройки запуска.
- Start Applying Last Good Config (@): Показывает, что применяются последние известные хорошие настройки.
- Start Applying System Default Config (*): Показывает, что используются настройки по умолчанию.
- Success ($): Означает, что настройки были применены успешно.
- Сбой (X): Означает, что при применении настроек возникли проблемы.
Состояние запуска на приборной панели
Главная приборная панель брандмауэра показывает, как проходит настройка. Вот как понять, что вы видите:
- Знак OK: Все запустилось и настройки в порядке.
- Предупреждение: Во время запуска возникла проблема.
Более подробная информация Если навести курсор на эти знаки на приборной панели, вы получите более подробную информацию:
- Boot Success: Настройки были применены правильно.
- Успех обновления прошивки: Настройки были применены правильно после обновления прошивки.
- User Rebooted: Пользователь перезапустил брандмауэр.
Предупреждающие сообщения
В случае возникновения проблем могут появиться следующие предупреждающие сообщения:
- Возврат к последней удачной конфигурации: Брандмауэр вернулся к последним удачным настройкам, поскольку при запуске возникли проблемы.
- Возврат к последней удачной конфигурации после обновления микропрограммы: брандмауэр вернулся к последним удачным настройкам после обновления микропрограммы.
- Ошибка возврата к конфигурации по умолчанию: Брандмауэр вернулся к настройкам по умолчанию, поскольку возникли проблемы с начальными и последними хорошими настройками.
- Error Fallback to System Default Configuration After Firmware Update: брандмауэр вернулся к настройкам по умолчанию после обновления микропрограммы из-за проблем с конфигурацией.
Экран информации о системе через WebGUI

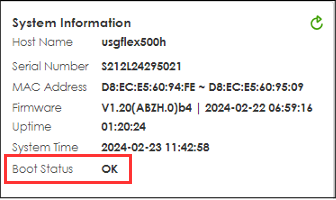

На экране информации о системе отображается название системы и модели устройства Zyxel, серийный номер, MAC-адрес и версия микропрограммы, как показано на рисунке ниже.
В этом поле отображаются сведения о состоянии запуска устройства Zyxel.
OK - успешная загрузка: Устройство Zyxel успешно загрузилось.
OK - Обновление микропрограммы на yyyy/mm/dd hh:mm: Здесь отображается дата и время последнего успешного обновления микропрограммы устройства Zyxel.
OK - Заводские настройки по умолчанию на yyyy/mm/dd hh:mm: Здесь отображается дата и время последнего сброса настроек устройства Zyxel к заводским настройкам по умолчанию и успешной перезагрузки.
OK - перезагрузка пользователя в yyyy/mm/dd hh:mm: Здесь отображается дата и время последней успешной перезагрузки устройства Zyxel.
OK - Сброс конфигурации по умолчанию на yyyy/mm/dd hh:mm: Это происходит при первом запуске устройства Zyxel или при сбросе настроек устройства Zyxel на заводские настройки по умолчанию.
OK - Восстановление системы на yyyy/mm/dd hh:mm: Здесь отображается дата и время, когда устройство Zyxel в последний раз проходило процедуру восстановления системы и успешно перезагружалось.
OK - Применить конфигурацию xxxx.conf на yyyy/mm/dd hh:mm: Здесь отображается дата и время, когда устройство Zyxel в последний раз применило файл конфигурации и успешно перезагрузилось.
OK - Переход к (1-му|2-му) разделу at yyyy/mm/dd hh:mm: Здесь отображается дата и время последней перезагрузки устройства Zyxel с использованием микропрограммы в резервном разделе.
OK - Сброс пароля администратора на yyyy/mm/dd hh:mm: Здесь отображается дата и время, когда устройство Zyxel сбросило пароль администратора с помощью команды "atkz-g" и успешно перезагрузилось.
WARN - Возврат к последней удачной конфигурации: Устройство Zyxel не смогло применить файл конфигурации startup-config.conf и вернулось к файлу конфигурации lastgood.conf. Дополнительные сведения о потоке конфигурационных файлов при перезапуске см. в разделе 28.1.3 на странице 432.
WARN - Возврат к конфигурации lastgood после обновления прошивки в yyyy/mm/dd hh:mm: Здесь отображается дата и время, когда устройство Zyxel в последний раз не смогло применить файл конфигурации startup-config.conf после обновления микропрограммы и вернулось к файлу конфигурации lastgood.conf. Дополнительные сведения о потоке конфигурационных файлов при перезагрузке см. в разделе 28.1.3 на стр. 432.
ОШИБКА - Возврат к конфигурации системы по умолчанию: Устройство Zyxel не смогло применить файл конфигурации lastgood.conf и вернулось к системному файлу конфигурации по умолчанию (system-default.conf). Дополнительные сведения о потоке конфигурационных файлов при перезагрузке см. в разделе 28.1.3 на стр. 432.
ERROR - Возврат к конфигурации системы по умолчанию после обновления прошивки в yyyy/mm/ dd hh:mm: Здесь отображается дата и время, когда устройство Zyxel Device не смогло применить файл конфигурации lastgood.conf после обновления микропрограммы и вернулось к системному файлу конфигурации по умолчанию (system-default.conf). Дополнительные сведения о потоке конфигурационных файлов при перезагрузке см. в разделе 28.1.3 на стр. 432.
Устранение неполадок
Вывод консоли
Если при запуске возникли проблемы, подключите консольный кабель, чтобы увидеть, что происходит в реальном времени. Это поможет выяснить, какие настройки вызывают проблемы.
Журналы событий
Проверьте журналы событий, чтобы найти подробные сообщения об ошибках. Они покажут, в каких настройках возникли проблемы.
Использование опции тестирования
Прежде чем использовать новые настройки, протестируйте их в веб-интерфейсе или командной строке. Это позволит убедиться в отсутствии ошибок до того, как вы начнете их использовать.
Заголовок файла конфигурации
Убедитесь, что файл конфигурации соответствует модели и версии прошивки вашего брандмауэра. Это позволит избежать проблем при использовании настроек одного брандмауэра на другом или при смене прошивки.
Заключение
Понимание того, как запускаются и применяются настройки брандмауэров USG FLEX серии H, важно для поддержания их нормальной работы. Следуйте этим шагам, чтобы устранить любые проблемы и обеспечить бесперебойную работу брандмауэра.
