Zyxel Nebula 5G Router [FWA Series] - Первоначальная настройка и доступ к веб-интерфейсу для Zyxel FWA710

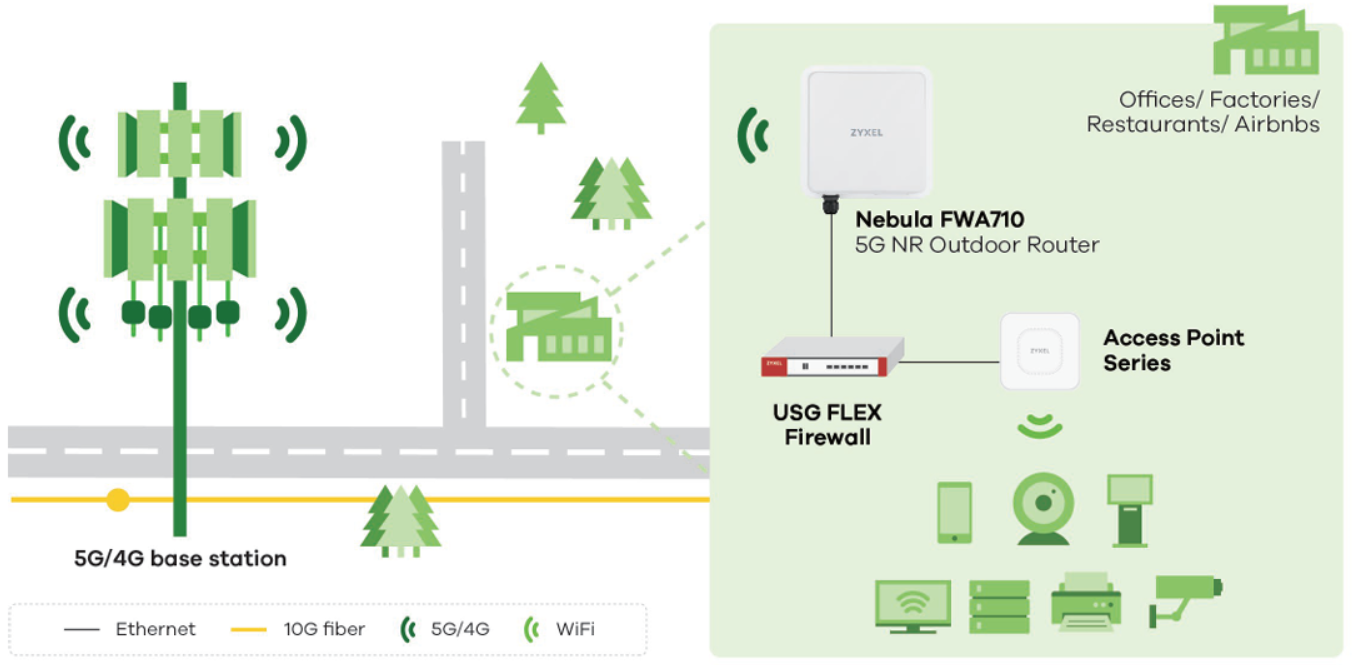

Zyxel FWA710 - это уличный маршрутизатор 5G NR, предназначенный для обеспечения высокоскоростного интернет-соединения в сложных условиях. Оснащенный направленными антеннами с высоким коэффициентом усиления и портом PoE 2,5 Гбит/с, он идеально подходит для удаленных объектов, где традиционная широкополосная связь недоступна или нецелесообразна. Это руководство поможет вам включить устройство, установить SIM-карту и получить доступ к веб-интерфейсу для настройки.

Отказ от ответственности! Данная статья представляет собой общий обзор серии и может быть не применима ко всем моделям, версиям программного обеспечения и прошивки. Перед покупкой или использованием устройства обратитесь к документации по конкретной модели/версии или обратитесь в службу технической поддержки для получения точной информации.

• FWA710 - полное руководство пользователя
• FWA710 - Руководство по быстрому запуску
• FWA710 - прошивка и технический паспорт

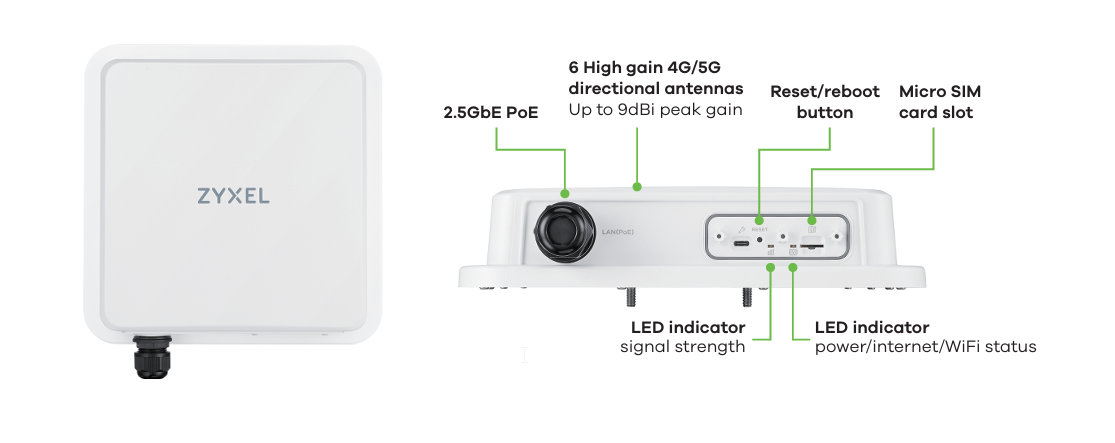

Дизайн и комплектация

FWA710 поставляется с интернет-кабелем и блоком питания, внешняя антенна и SIM-карта в комплект не входят.

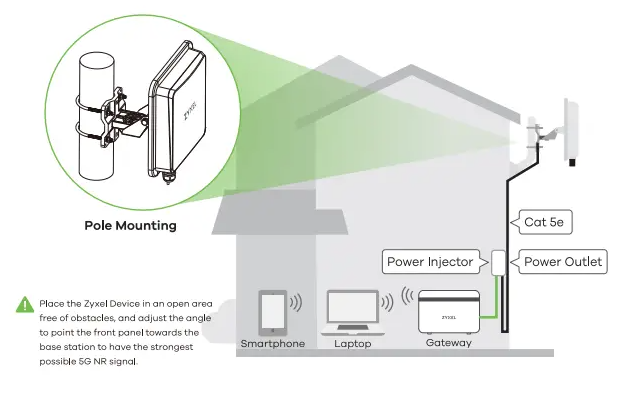

Особенности физической установки

Выбор места установки:

• FWA710 предназначен для установки вне помещений.
• Выберите место с прямой видимостью до ближайшей вышки сотовой связи, чтобы обеспечить уверенный прием сигнала.
• Избегайте препятствий, таких как стены, деревья или металлические конструкции, которые могут блокировать или ослаблять сигнал.

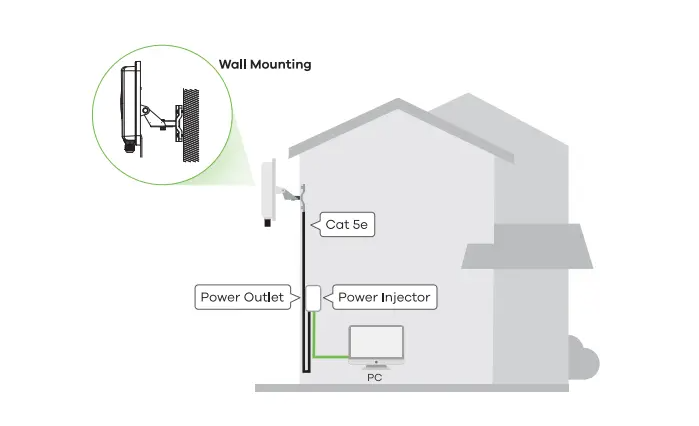

Монтаж:

• Устройство можно закрепить на столбе, стене или кронштейне с помощью прилагаемого крепежа.
• Убедитесь, что устройство надежно закреплено, особенно в ветреную погоду.
• Для оптимальной работы устройства устанавливайте его вертикально, соблюдая ориентацию.

Прокладка кабеля:

• Проложите экранированный кабель Ethernet (PoE) от устройства до места установки в помещении - по нему подается питание и данные.
• Используйте только экранированные кабели Cat5e/Cat6 для предотвращения электромагнитных помех.
• Убедитесь, что все разъемы должным образом загерметизированы, чтобы выдержать воздействие внешних условий.

Поведение антенны и советы по размещению

• FWA710 оснащен встроенной направленной антенной.
• Для обеспечения наилучшего качества сигнала она должна быть точно направлена на ближайшую базовую станцию сотовой связи.
• Даже небольшое смещение может снизить производительность - используйте интерфейс устройства или мобильное приложение для помощи в выравнивании (проверьте уровень RSSI).

Основные рекомендации:

• Установите устройство на достаточной высоте (обычно 2,5-5 метров над землей), чтобы свести к минимуму препятствия.
• Избегайте прокладки кабеля Ethernet параллельно линиям электропередачи, чтобы снизить уровень помех.
• Перед включением устройства убедитесь в наличии надлежащего заземления - это защитит от скачков напряжения и статического разряда.

Настройка устройства

Сначала выполните шаги, описанные в руководстве по быстрому запуску, и завершите каждый шаг, как показано на рисунке.

• Убедитесь, что устройство Zyxel выключено.
• Откройте крышку слота для микро SIM-карты на устройстве Zyxel.
• Вставьте микро SIM-карту в слот SIM-карты (если на SIM-карте включен PIN-код, введите его позже в веб-интерфейсе устройства или отключите проверку PIN-кода заранее).

• Установите крышку на место.

  Примечание:

• Если вы используете nano-SIM-карту, надежно вставьте ее в слот для micro-SIM-карты, чтобы избежать возможного повреждения устройства.
• Если вы установили SIM-карту в работающее устройство, скорее всего, вам придется выключить и включить устройство, чтобы SIM-карта заработала.

Важно: Wi-Fi предназначен только для веб-доступа

Интерфейс Wi-Fi не обеспечивает доступ в Интернет. Он предназначен только для локальной настройки устройства. Когда вы подключаетесь к сети Wi-Fi устройства FWA710:

• Вы можете получить доступ к веб-интерфейсу конфигурации по адресу http://192.168.1.1.
• Увас не будет доступа к Интернету
• Это ожидаемое поведение, а не неисправность.

Подключите устройство через Ethernet или подождите, пока FWA710 не будет полностью настроен и подключен к сети, чтобы получить доступ к Интернету.

Обзор IP-адресов локальной сети Zyxel FWA710

Во время первоначальной установки или после сброса Zyxel FWA710 к заводским настройкам по умолчанию вы можете заметить, что ваше устройство получает IP-адрес из подсети 192.168.2.x, а не из подсети 192.168.1.x, как указано в некоторых версиях руководства пользователя.

FWA710 имеет два отдельных LAN-интерфейса, каждый из которых имеет свою подсеть по умолчанию:

• Wi-Fi (беспроводной интерфейс): 192.168.1.x
• Ethernet (проводной интерфейс): 192.168.2.x

Почему так происходит

FWA710 разделяет настройки локальной сети на две группы интерфейсов:

• По умолчанию - для беспроводной локальной сети
• Bridge 1 - для проводной локальной сети.

Каждая группа использует свой диапазон IP-адресов. Если вы подключаетесь через Ethernet-кабель, вашему компьютеру будет присвоен IP из диапазона 192.168.2.x. Если вы подключаетесь через Wi-Fi, вы получите IP из диапазона 192.168.1.x.

Интерфейс	Подсеть по умолчанию	Группа интерфейсов
Wi-Fi	192.168.1.x	По умолчанию
Ethernet (LAN)	192.168.2.x	Мост 1

Доступ к WEB-конфигуратору

Важно: При доступе к веб-конфигуратору на FWA710 убедитесь, что вы используете правильный IP-адрес в зависимости от типа подключения:

• Если вы подключены через Wi-Fi, перейдите на http://192.168.1.1.
• Если вы подключены через Ethernet, перейдите по ссылке http://192.168.2.1.

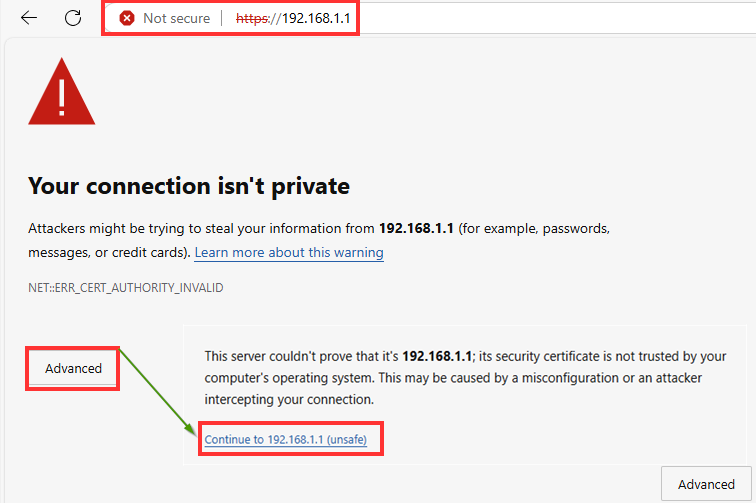

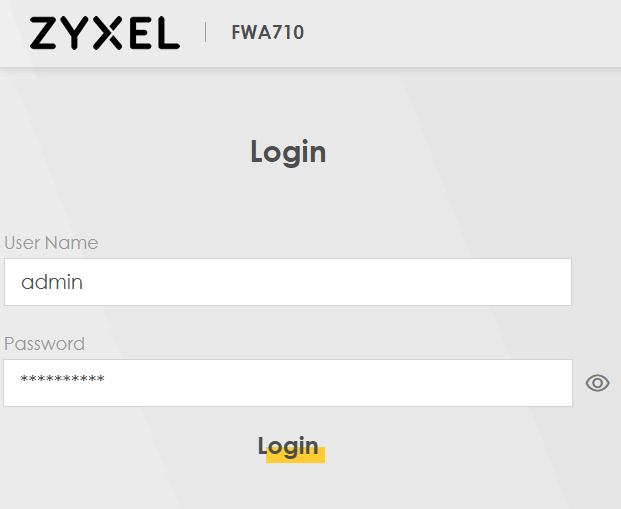

Чтобы получить доступ к маршрутизатору, откройте браузер и перейдите по адресу 192.168.1.1 (этот IP также указан на наклейке устройства или может быть найден через сетевые настройки компьютера).

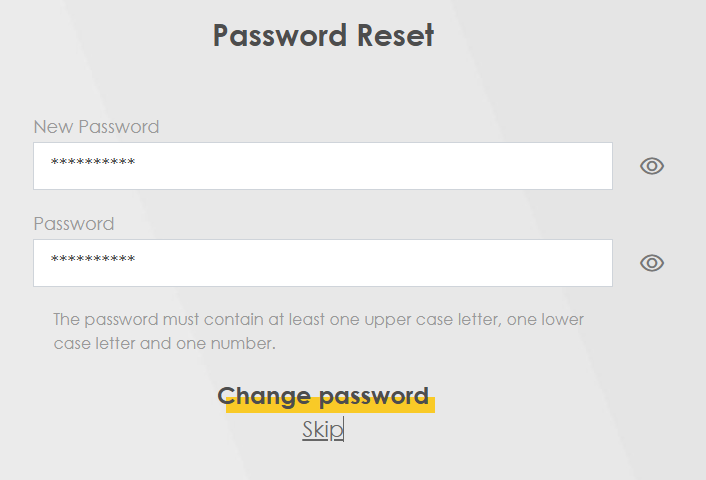

На первом шаге система предложит вам изменить пароль по умолчанию; это действие обязательно. Измените пароль и войдите в веб-интерфейс устройства с новым паролем.

На первом шаге система попросит вас изменить пароль по умолчанию; это действие является обязательным. Измените пароль и войдите в веб-интерфейс устройства с новым паролем.

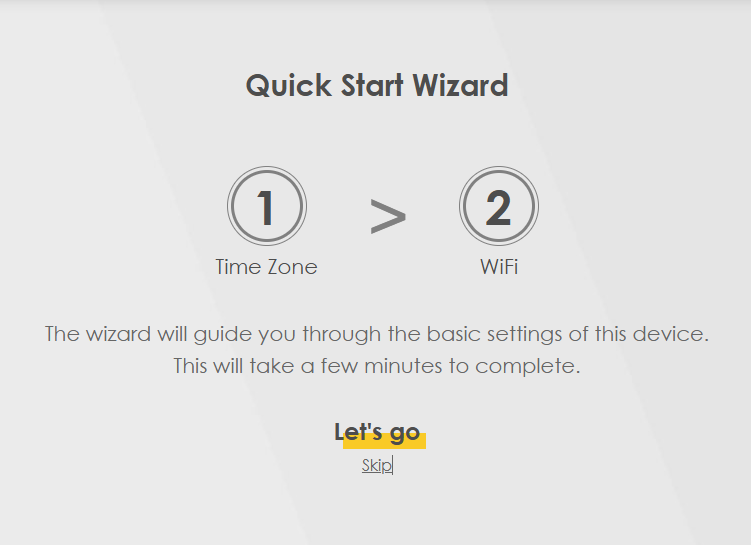

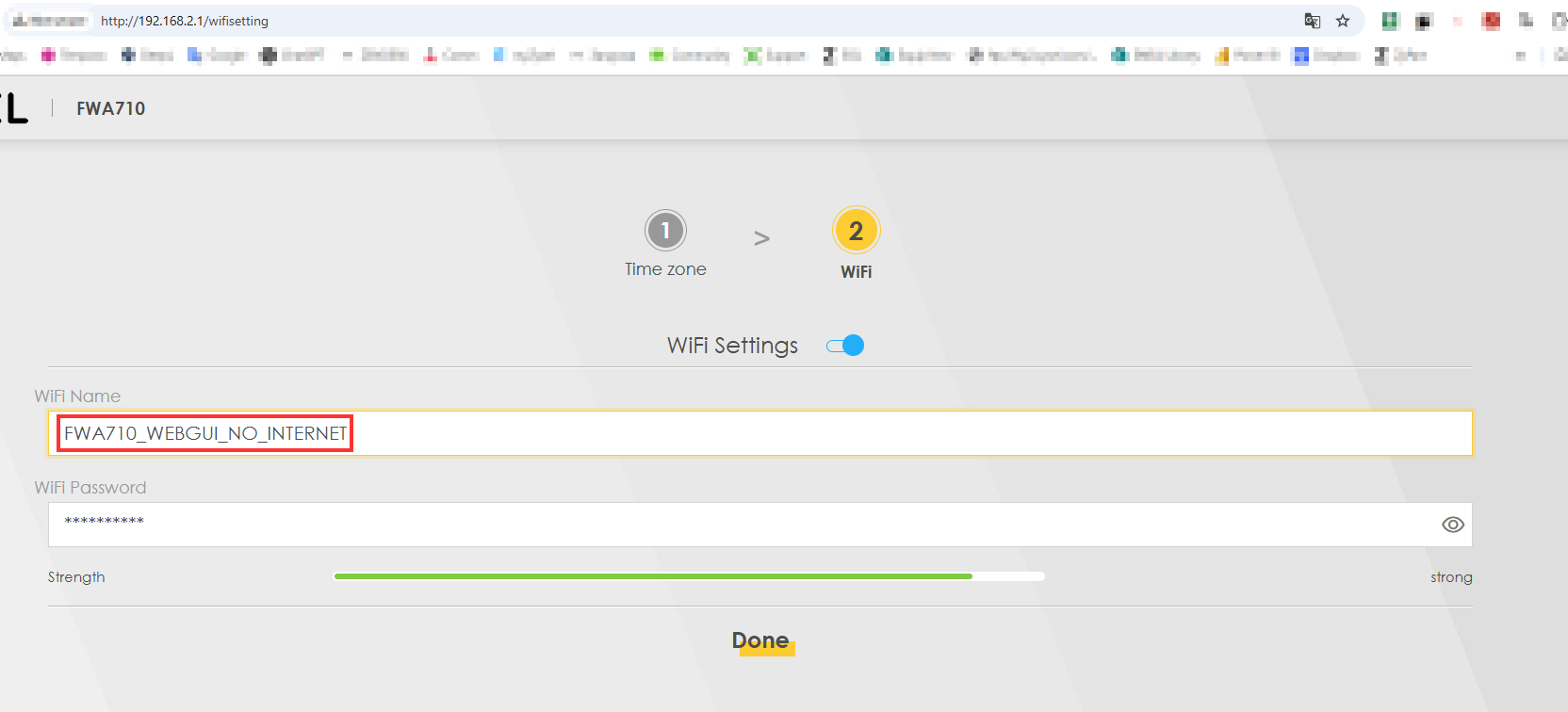

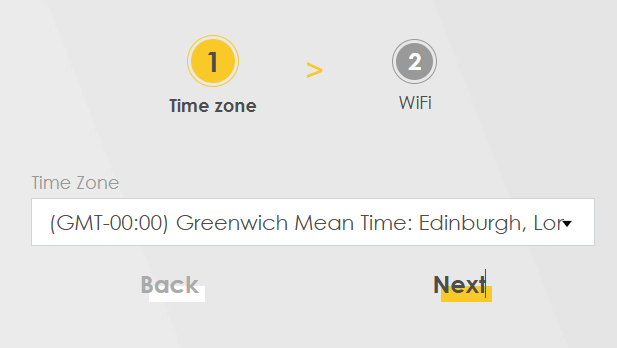

Далее следуйте подсказкам и используйте мастер для выполнения основных настроек устройства, таких как установка правильного поиска времени, переименование SSID и изменение пароля Wi-Fi.

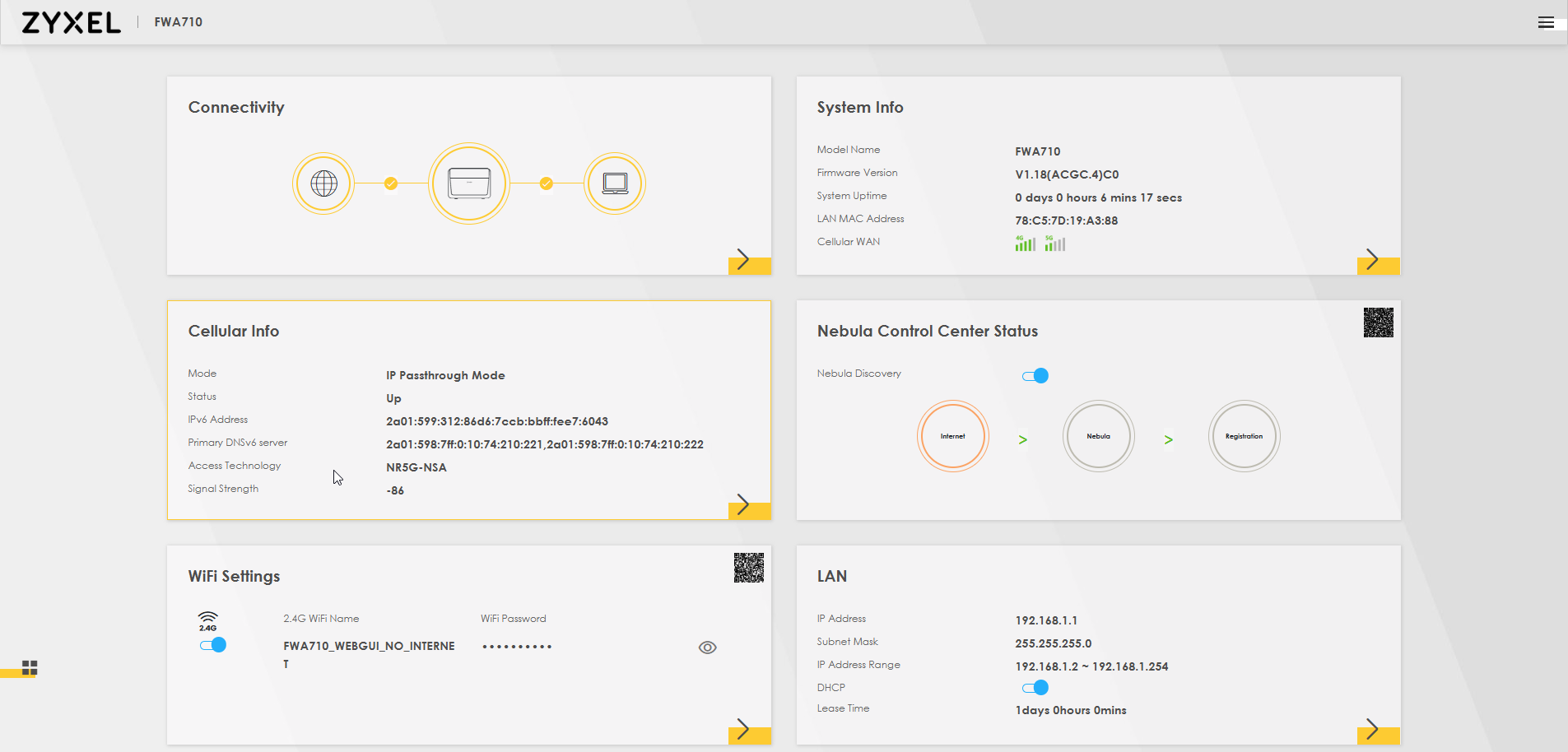

На этом базовая настройка завершена, и теперь вы можете выходить в Интернет через проводное соединение. Интерфейс Wi-Fi не предоставляет доступа в Интернет. Он предназначен только для локальной настройки устройства.

Физическая установка и

Добавление FWA710 под управлением Nebula

• Как добавить FWA505 под управление Nebula?
• Какие функции и преимущества вы получите после этого?
• Полные инструкции доступны здесь: Zyxel FWA Series [Nebula] - Добавить мобильный маршрутизатор FWA Series в Nebula
