Zyxel VMG/ AMG / XMG Series [DSL Router] - Установка VMG / XMG в режим моста модема и отключение портов LAN

В этом документе представлено полное руководство по настройке устройства доступа в Интернет серии VMG / AMG / XMG DSL Router для работы в режиме моста и управления функциональностью LAN-портов. При настройке устройства в режиме моста оно подключается по xDSL к провайдеру и обеспечивает обычное Ethernet-соединение через порт 1, при этом устройство не выполняет никаких задач по маршрутизации или брандмауэру. Кроме того, в руководстве описано, как отключить порты LAN 2-4, чтобы предотвратить получение клиентами другого IP-адреса DHCP от вашего DHCP-сервера. В режиме моста все задачи локальной сети, включая брандмауэр и управление WLAN, выполняются шлюзом, подключенным к устройству VMG.

У нас есть два разных вида веб-интерфейса (мы будем называтьих "Новая" и"Старая" версии):

Режим моста серии VMG (новая версия)

• Откройте интернет-браузер и зайдите в веб-интерфейс устройства VMG (по умолчанию 192.168.1.1).
• Введите имя пользователя и пароль, которые используются по умолчанию:

Username: admin
Password: 1234 (or labeled on the device)

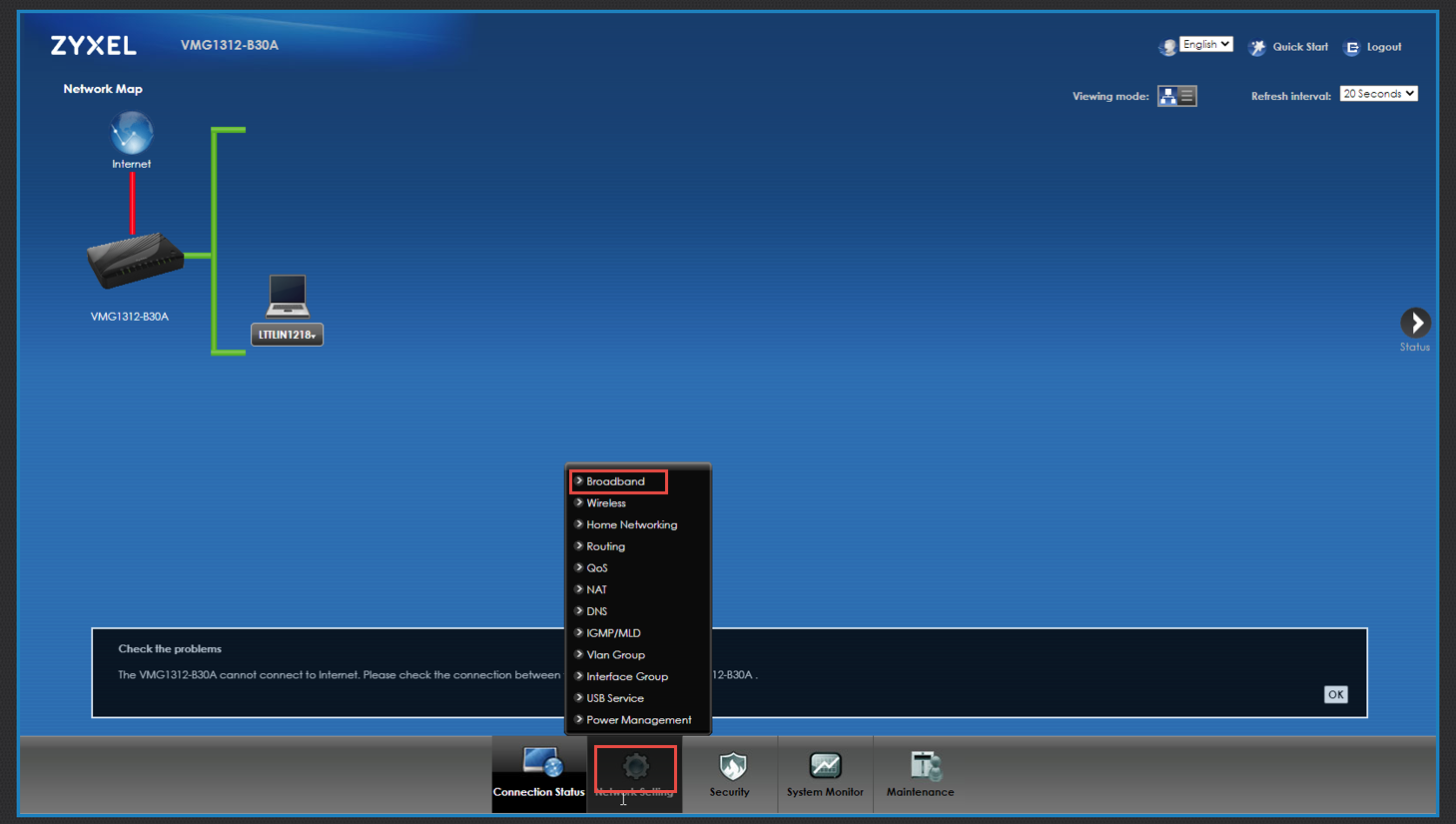

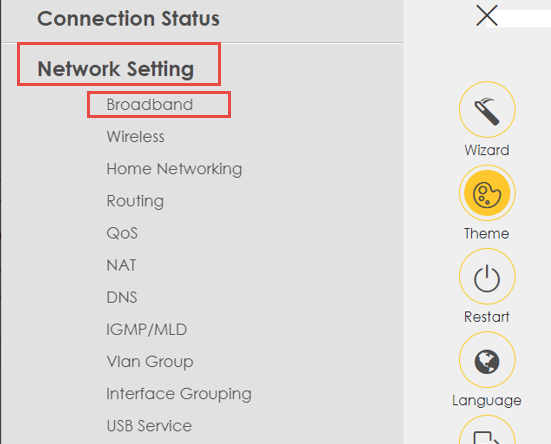

• Перейдите к разделу Настройки сети > Меню широкополосного доступа

• Отредактируйте тип соединения, которое вы хотите перевести в режим моста

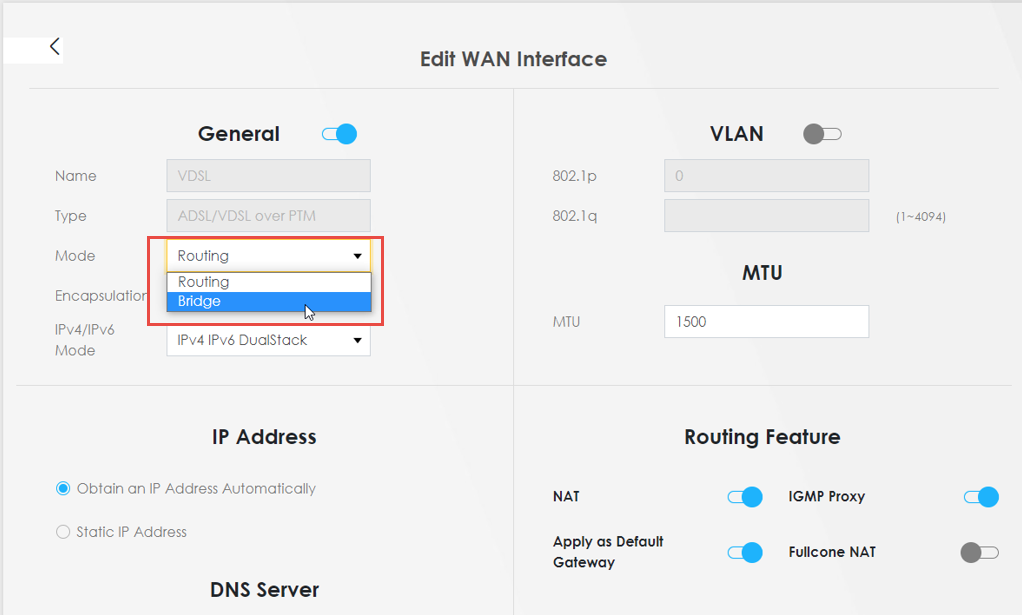

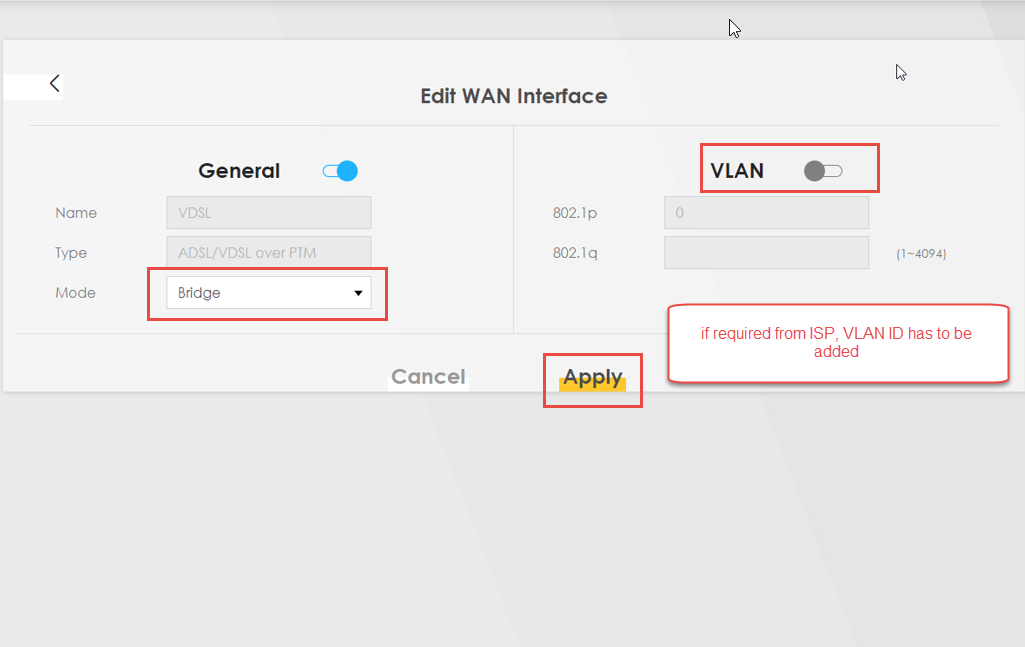

• Выберите режим Bridge и при необходимости введите идентификатор VLAN.

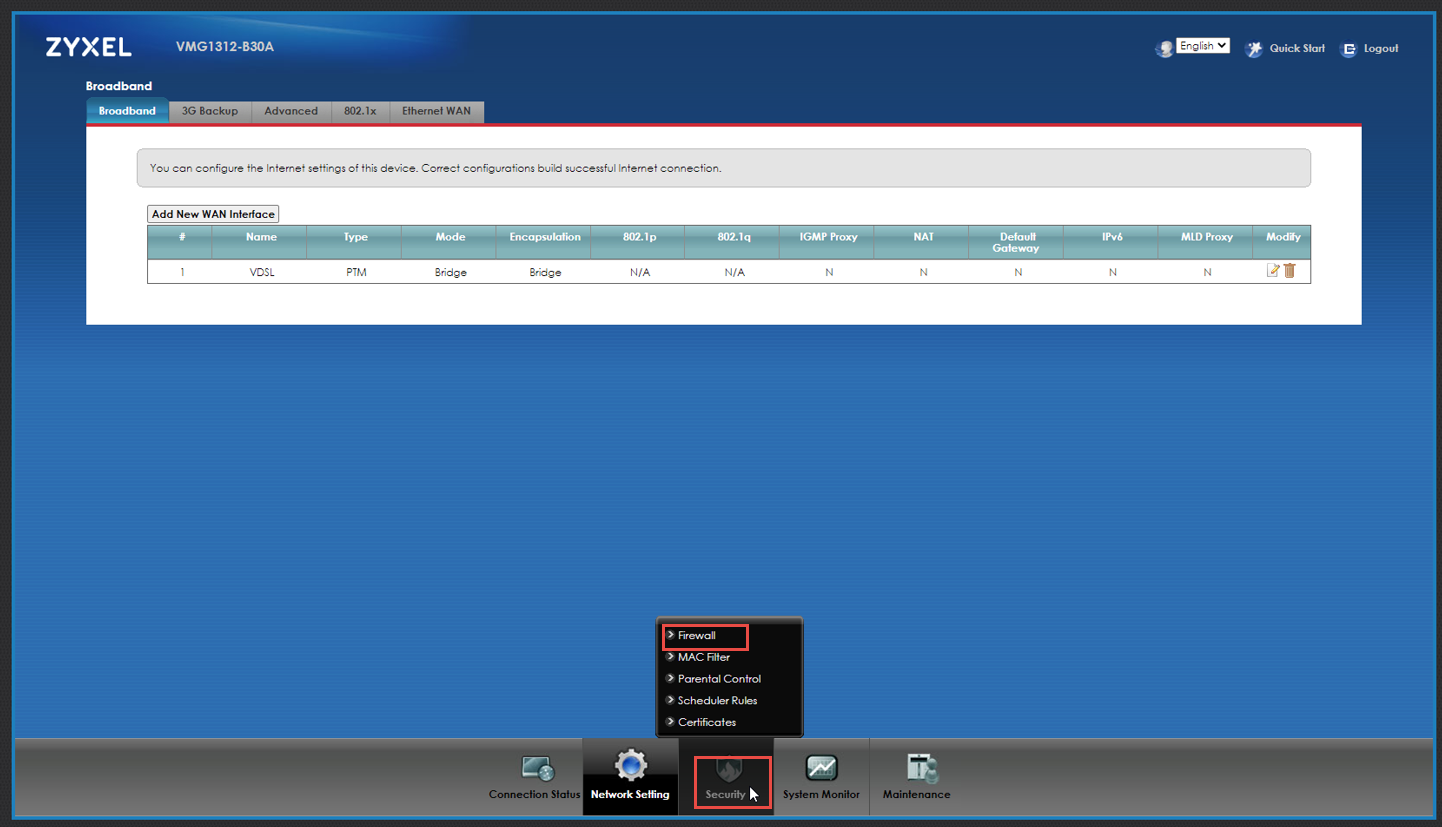

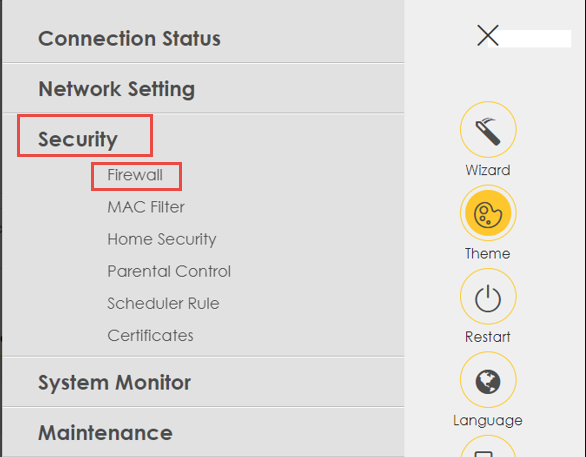

• Перейдите в раздел Безопасность > Брандмауэр и отключите брандмауэры IPv4 и IPv6.

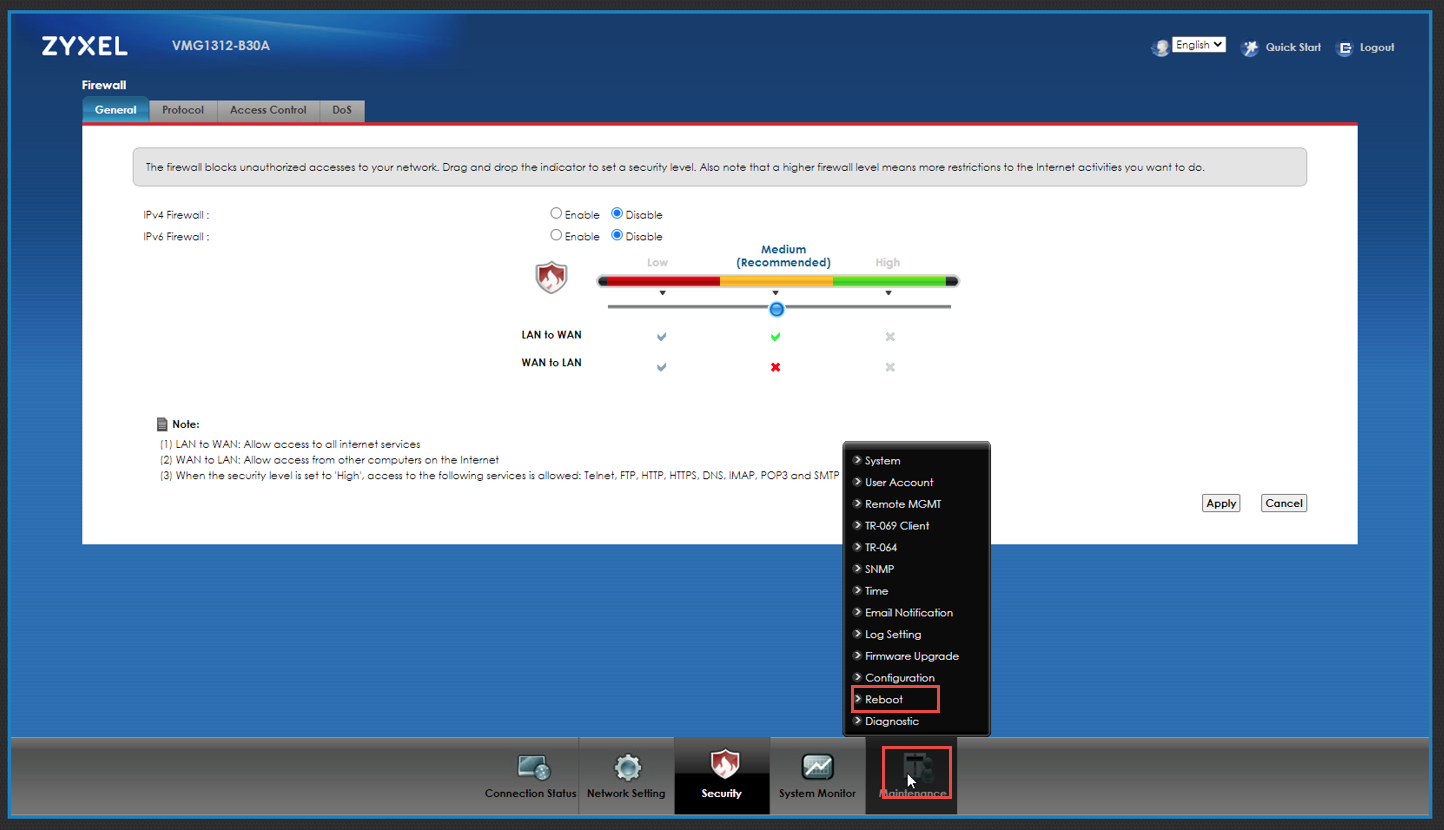

• После всех настроек перезагрузитесь, теперь устройство будет работать в режиме моста

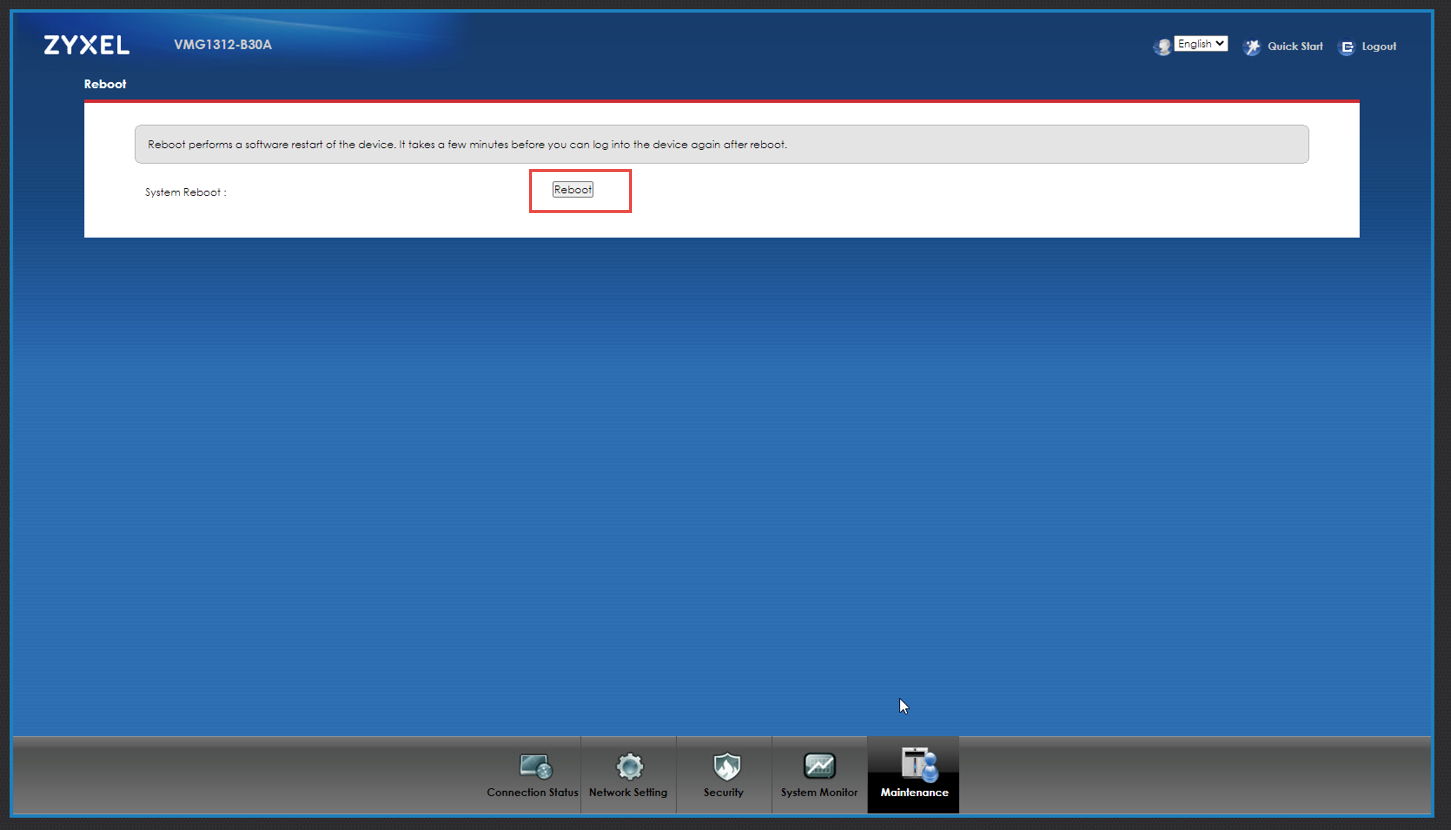

Maintenance > Reboot

Примечание: Доступ к VMG по-прежнему возможен через его IP-адрес управления.

Режим моста серии AMG (старая версия)

• Откройте интернет-браузер и зайдите в веб-интерфейс устройства XMG (по умолчанию 192.168.1.1).

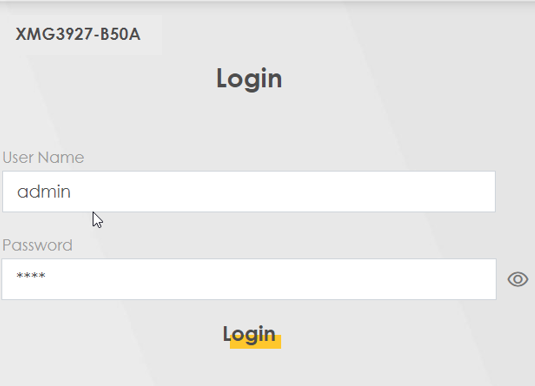

• Введите имя пользователя и пароль, которые указаны по умолчанию:

Username: admin
Password: 1234 (or labeled on the device)

• Перейдите к разделу Настройки сети > Меню широкополосного доступа

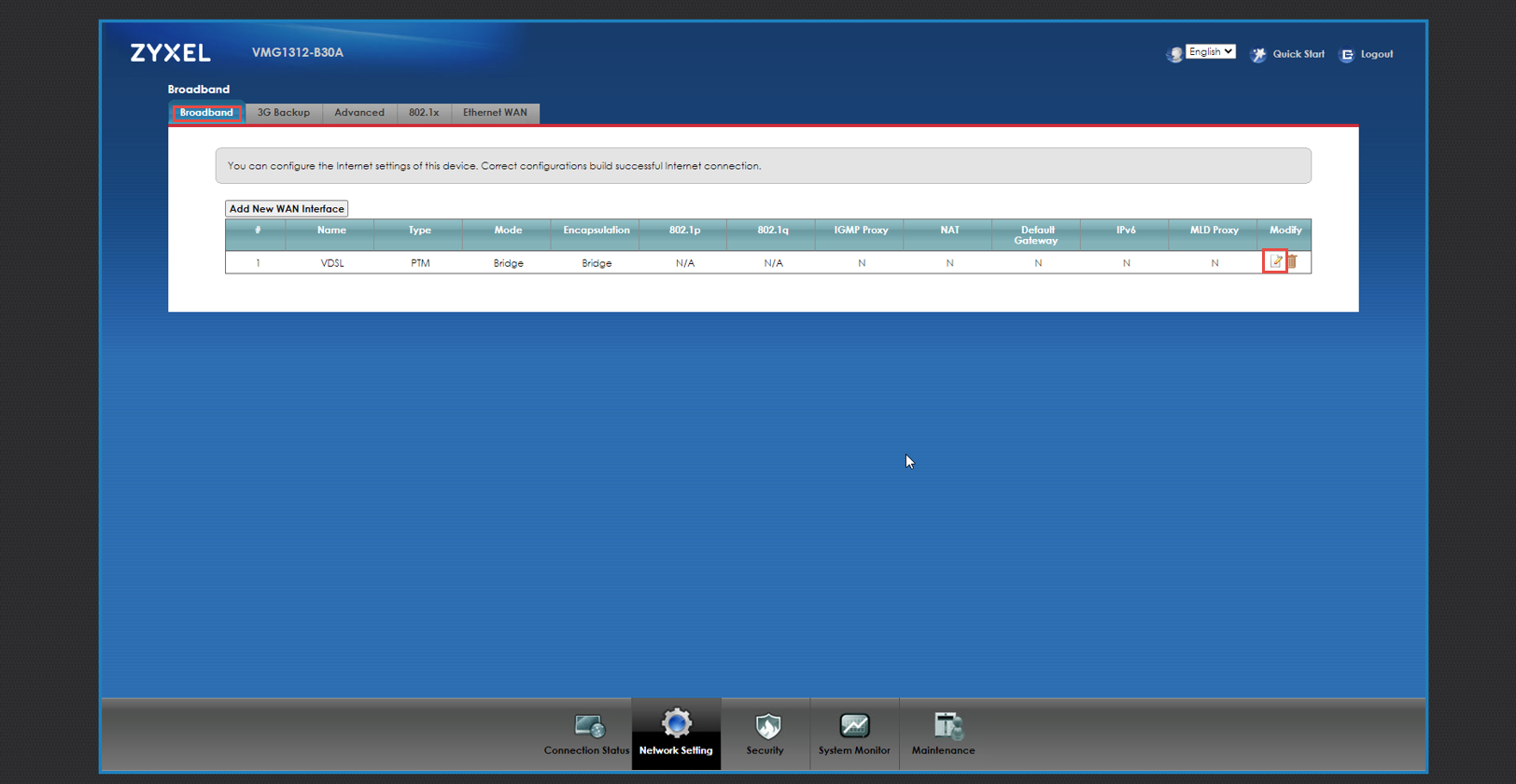

• Отредактируйте тип соединения, который вы хотите перевести в режим моста

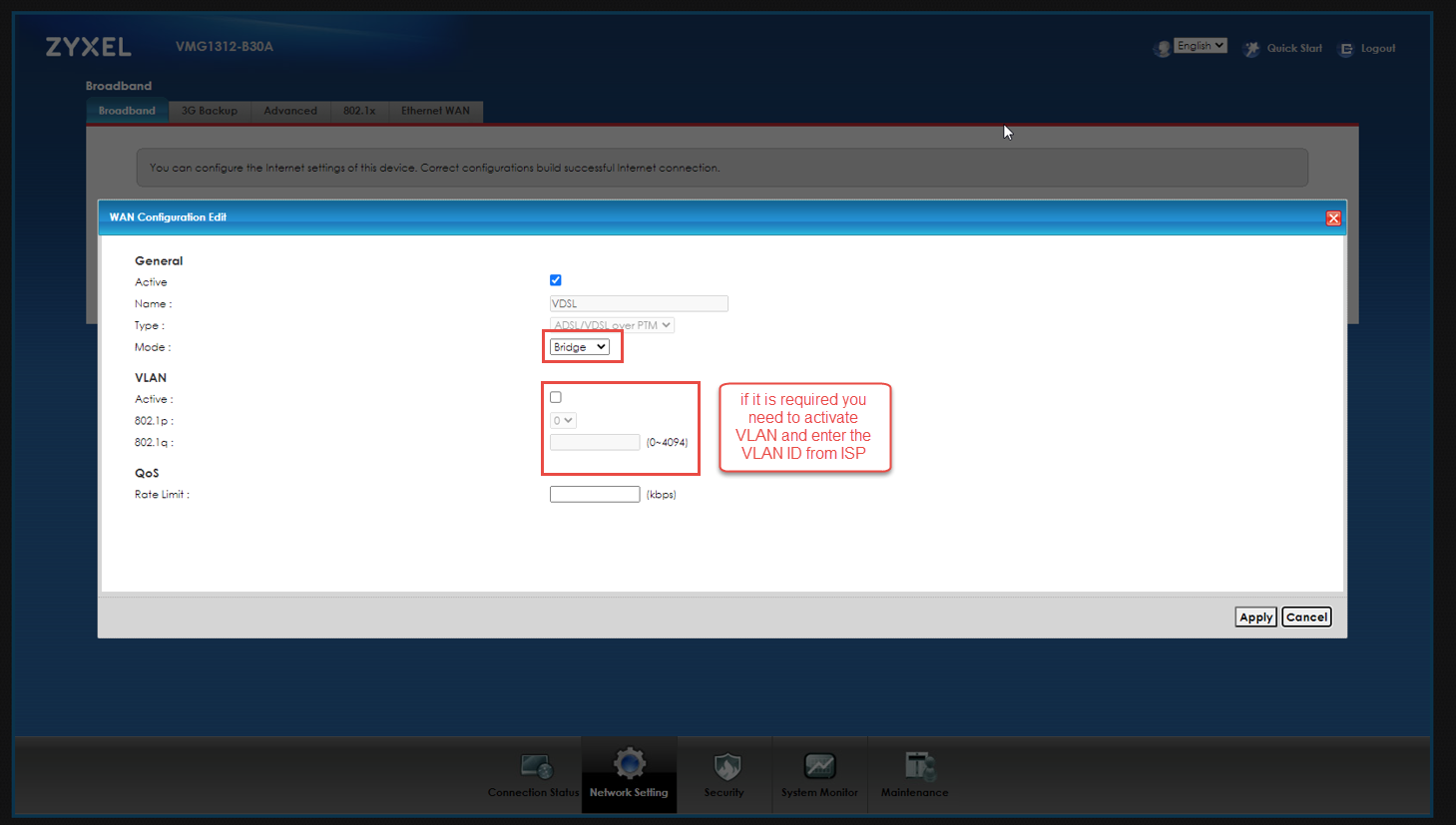

• Выберите режим Bridge и введите идентификатор VLAN, если необходимо.

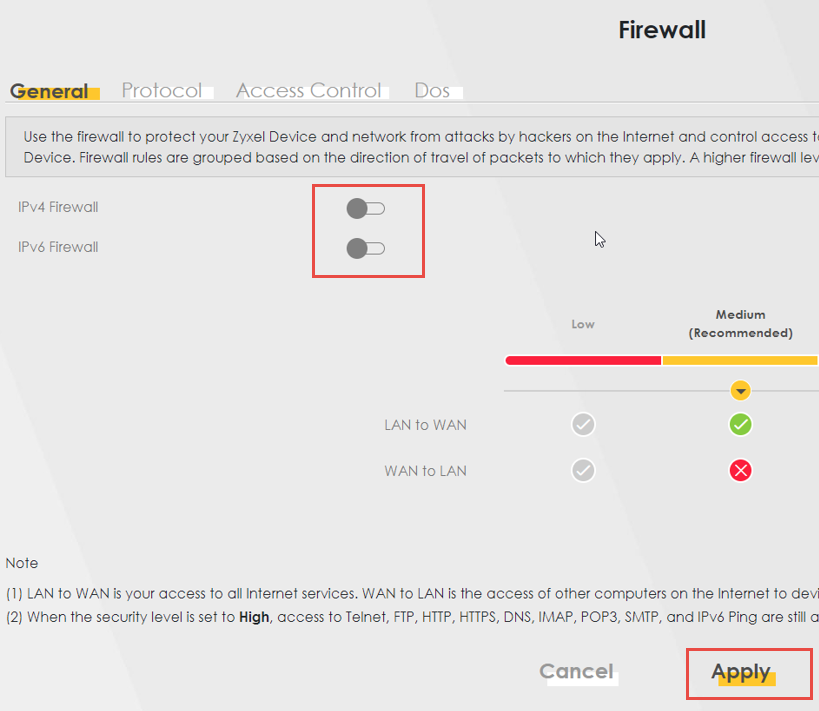

• Перейдите в раздел Безопасность > Брандмауэр и отключите брандмауэры IPv4 и IPv6.

После настройки перезагрузите устройство, теперь оно будет работать в режиме моста

Примечание: Доступ к VMG по-прежнему возможен через его IP-адрес управления.

Режим моста Серия AMG

• Откройте интернет-браузер и зайдите в веб-интерфейс устройства AMG (по умолчанию 192.168.1.1).
• Введите имя пользователя и пароль, которые заданы по умолчанию:

Username: admin
Password: 1234 (or labeled on the device)

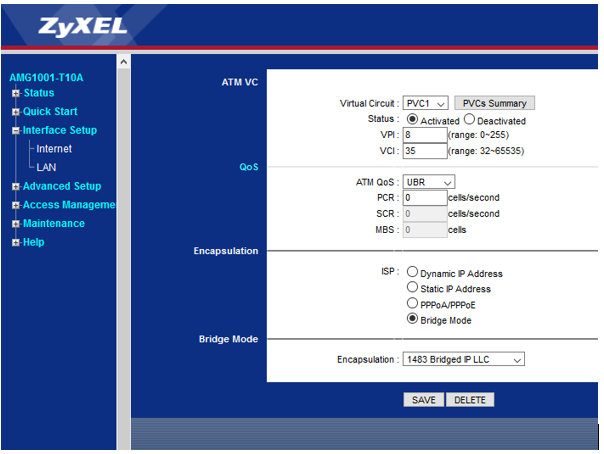

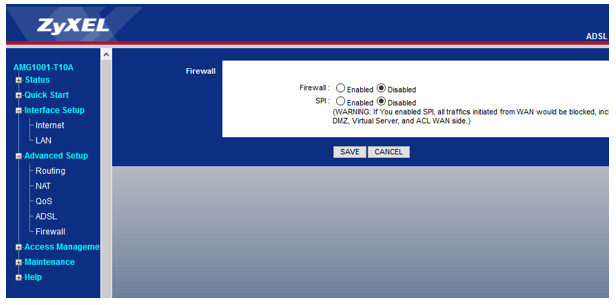

• Создайте PVC с настройками моста и отключите брандмауэр

• Теперь, пожалуйста, перезагрузите устройство!
• После перезагрузки проверьте на стороне LAN. Здесь клиент получает IP через PVC 8/35:

Отключите порты LAN на устройстве VMG

Примечание: Убедитесь в том, что новый WAN-интерфейс использует IPoE. Выбранная VLAN не должна использоваться в настоящее время ни на одном коммутаторе, DSLAM или шлюзе в WAN CPE.

• Вам необходимо добавить новый интерфейс WAN с помощью IPoE. Убедитесь, что вы не используете VLAN, существующую на любом коммутаторе, DSLAM или шлюзе в WAN CPE.
• Создайте новую группу интерфейсов. Здесь вы выбираете порты LAN, которые должны быть неактивными. В качестве типа PTM выберите ранее созданный новый интерфейс WAN.
