Понимание режимов работы маршрутизаторов и модемов в современных сетях является ключом к оптимизации вашей сети. Режим Bridge - один из таких режимов, особенно полезный для опытных пользователей, интегрирующих устройства в существующие сети. В этой статье рассказывается о режиме Bridge Mode и его значении, а также приводятся инструкции по настройке для LTE-устройств Zyxel, включая LTE3301-Q222, LTE3202, LTE7410 и LTE3316.
Что такое режим моста?
Режим моста отключает функцию трансляции сетевых адресов (NAT), превращая ваше устройство в простой мост, который передает трафик между вашим провайдером и сетью без изменений. Это полезно при использовании устройства Zyxel LTE с другим маршрутизатором, который выполняет функции распределения IP-адресов (DHCP), NAT и брандмауэра.
Уведомление об окончании срока службы продукта: Мы с сожалением сообщаем вам, что почти все продукты "Маршрутизаторы Zyxel LTE", достигли конца своего срока службы. В связи с этим техническая поддержка данного устройства может быть ограничена. Пожалуйста, помните, что любые манипуляции или использование устройства, срок службы которого уже истек, осуществляются исключительно на ваш страх и риск. По приведенной ниже ссылке вы можете найти список устаревших устройств, включая даты их выхода из эксплуатации и прекращения поддержки. На этой странице также представлена последняя обновленная версия для вашего устройства: End of Life
Примечание: Когда включен режим моста, доступ к веб-интерфейсу может получить только хост, подключенный к порту LAN 1. Кроме того, для доступа к веб-интерфейсу хост LAN1 должен настроить статический IP-адрес, соответствующий подсети LAN LTE3202. Например, если подсеть локальной сети LTE3202 - 192.168.1.1/24, хост LAN1 может иметь IP-адрес "192.168.1.22" для доступа к LTE3302. Для каждого устройства Zyxel LTE существует своя процедура включения режима Bridge Mode. Ниже мы опишем шаги по настройке этого режима на устройствах LTE3301-Q222, LTE3202, LTE7410 и LTE3316.
Zyxel LTE3202: Настройка режима моста
Чтобы включить режим моста на Zyxel LTE3202, выполните следующие действия:
-
Получите доступ к веб-интерфейсу: Войдите в веб-интерфейс устройства с помощью браузера. IP-адрес по умолчанию обычно составляет
192.168.1.1
, а имя пользователя и пароль по умолчанию -admin
.

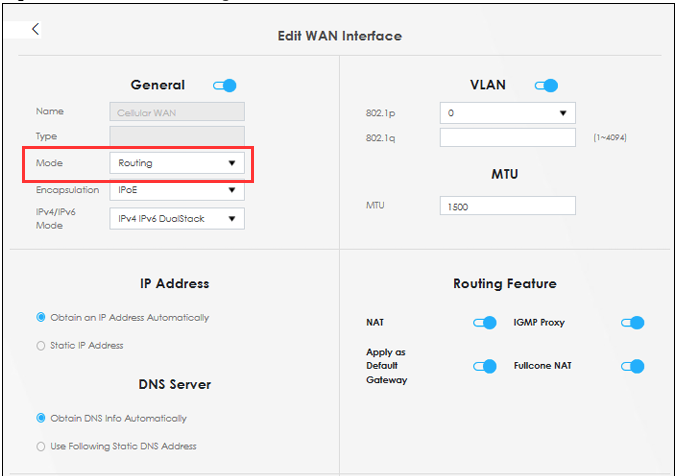

Network Setting > Broadband > Add or Edit New WAN Interface
- Активируйте режим моста: Отметьте опцию Bridge Mode (Режим моста).
- Сохранить и перезагрузить: После включения режима Bridge Mode сохраните изменения и при необходимости перезагрузите устройство. Это переведет LTE3202 в режим моста, позволяя вашему основному маршрутизатору взять на себя управление сетью.
-
Сохранить и перезагрузить: После включения режима Bridge Mode сохраните изменения и при необходимости перезагрузите устройство. Это переведет LTE3202 в режим моста, позволяя основному маршрутизатору управлять сетью.
Zyxel LTE3301-Q222: Настройка режима моста
Чтобы включить режим моста на Zyxel LTE3301-Q222, выполните следующие действия:
-
Получите доступ к веб-интерфейсу: Войдите в веб-интерфейс устройства с помощью браузера. IP-адрес по умолчанию обычно составляет
192.168.1.1
, а имя пользователя и пароль по умолчанию -admin
.

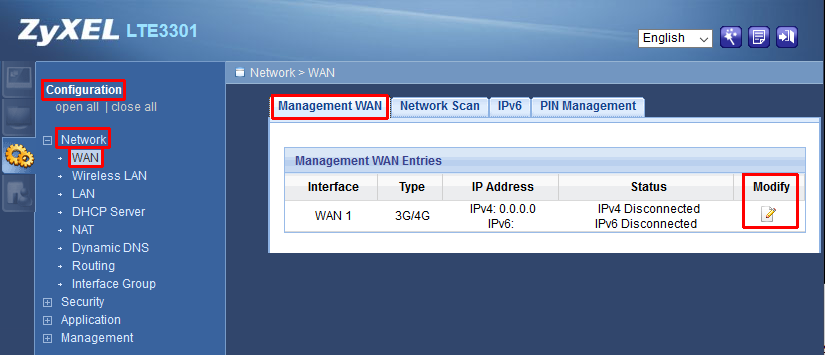

Go to Configuration > Network > WAN > Management WAN > Modify

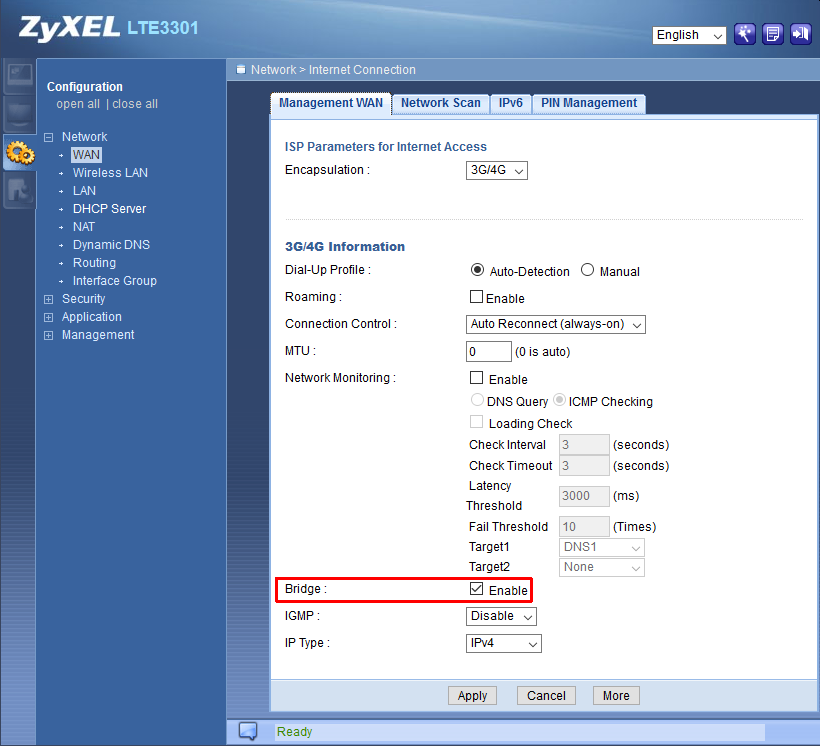

- Включите режим моста: В разделе информации о 3G/4G вы найдете опцию "Bridge".
- Выберите его, чтобы включить эту функцию.
- Нажмите "Применить".
- Подождите около 30 секунд. IP-адрес, арендованный провайдером, будет передан устройству, которое первым подключится к локальной сети LTE3301-Q222.
- Для других устройств, которые получают доступ к веб-интерфейсу LTE3301, необходимо настроить статический IP-адрес. Например, в соответствии с настройками по умолчанию, ПК в локальной сети может сконфигурировать 192.168.1.35 в качестве своего IP-адреса для доступа к веб-интерфейсу LTE3301.
- Проверьте результат: Подключите два устройства к локальной сети LTE3301-Q222 в разное время. Только первое подключенное к локальной сети LTE3301-Q222 устройство сможет получить IP-адрес, арендованный провайдером.
Zyxel LTE7410: настройка режима моста
-
Получите доступ к веб-интерфейсу: Войдите в веб-интерфейс устройства с помощью браузера. IP-адрес по умолчанию обычно
192.168.1.1
, а имя пользователя и пароль по умолчанию -admin
.

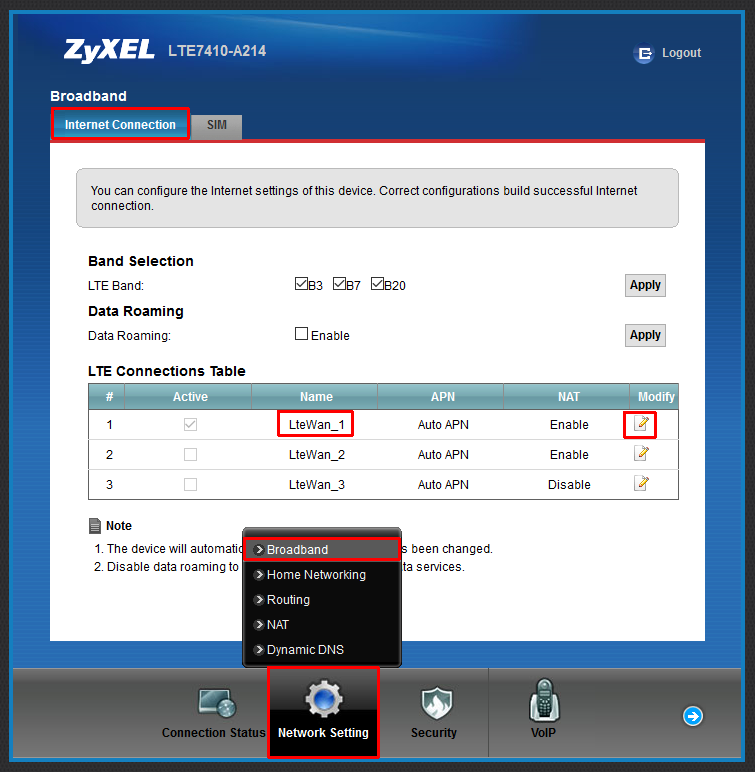

Go to Network Setting > Broadband > Internet Connection > LteWan_1 > Modify

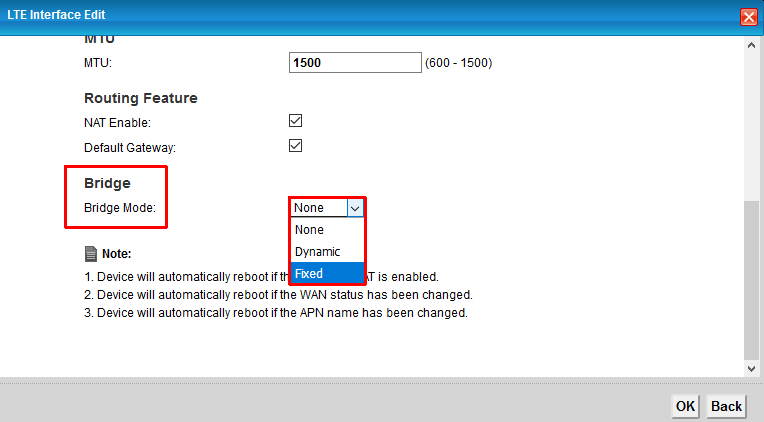

- Нет: Режим моста отключен. IP-адрес от провайдера используется LTE7410 вместо его LAN-устройства.
- Исправлено: Только устройство с указанным MAC-адресом может получать IP-адрес от провайдера. Другие устройства без указанных MAC-адресов не могут получить IP-адрес от провайдера.
- Динамический: Первое устройство, подключившееся к локальной сети LTE7410, получит IP-адрес от провайдера.
Перезагрузите устройство после завершения настройки, чтобы активировать новые параметры.
Zyxel LTE3316: Настройка режима моста
Получите доступ к веб-интерфейсу: Войдите в веб-интерфейс устройства с помощью браузера. IP-адрес по умолчанию обычно 192.168.1.1
, а имя пользователя и пароль по умолчанию - admin
.

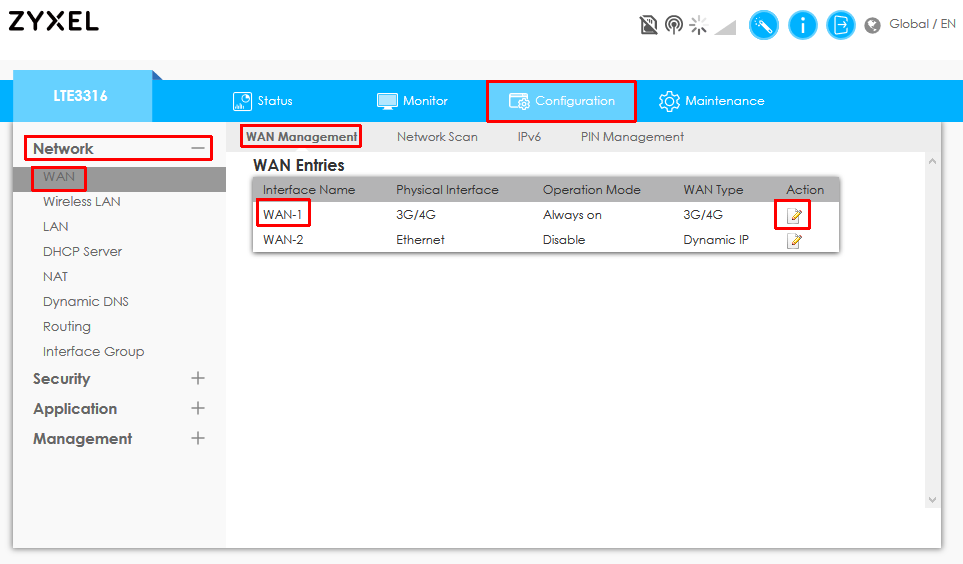

Go to Configuration > Network > WAN > WAN Management > WAN-1 > Action
- Включите режим моста в нижней части страницы
Здесь у вас есть две возможности:
- с фиксированным MAC: только указанный вами MAC получает WAN IP от провайдера
- без Fixed MAC: только ваше первое подключенное устройство получит WAN IP от провайдера.
Проверьте результат: Проверьте, получило ли ваше устройство мостовой IP-адрес. Если оно было правильно настроено, оно получит WAN IP от провайдера.
