Управление устройством из серии VMG через DSL и настройка моста

Еще есть вопросы? Отправить запрос

Допустим, все сетевые интерфейсы имеют собственный DHCP-сервер:
VLAN1 (сеть без тегов) для управления устройствами
VLAN220 (сеть с тегами) для интернет-трафика
VLAN221 (сеть с тегами) для IPTV



Порт xDSL = LAN-порт управления VMG
1-2 = Мост от VLAN 220
Lan-порт 3 = Multicast передача для IPTV от VLAN221
Lan-Port 4 = локальный порт управления модемом без DHCP

Требование: сбросьте настройки настраиваемых устройств - VMG / DSLAM



Настройки DSLAM:

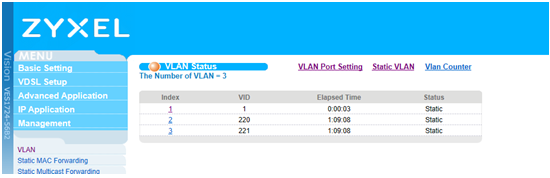

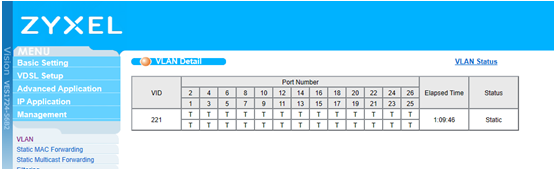

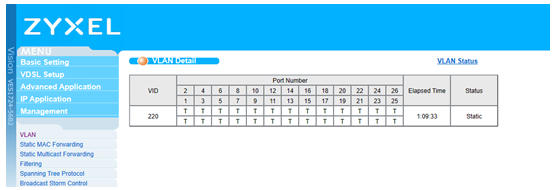

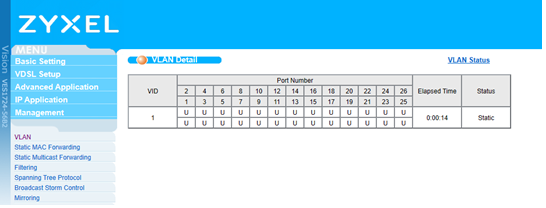

VLAN1 является VLAN по умолчанию в DSLAM; добавим VLAN220 и VLAN221 тег на выход из порта:



Настройки VMG:

Подключитесь к Lan-Port4 на VMG и получите через DHCP сервер IP:

Откройте в браузере http://192.168.1.1 и войдите пользователем: admin, пароль: 1234.



VMG, по умолчанию, работает в режиме маршрутизатора, а VDSL является DHCP-клиентом:



Перейдите в раздел Network=> Broadband:

Это профили VMG по умолчанию.

Теперь добавьте VLAN220 и VLAN221 с режимом моста (mode - bridge):

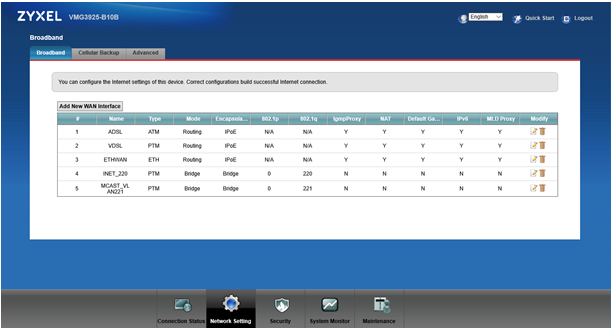

После настройки, проверьте раздел Network => Broadband ещё раз:

Теперь VDSL порт работает в роли маршрутизатора, а поверх проходит трафик с VLAN220 и VLAN221 и интерфейсы работают в качестве моста.

Теперь, переходим к настройке Wi-Fi - 2,4 ГГц и 5 ГГц (если необходимо):





Назначьте интерфейсы (LAN-порты) для WAN-интерфейсов в разделе Network => Interface Grouping:

Назначаем VLAN220 для доступа в Интернет на порт Lan-Port 1/2 и на Wi-Fi:

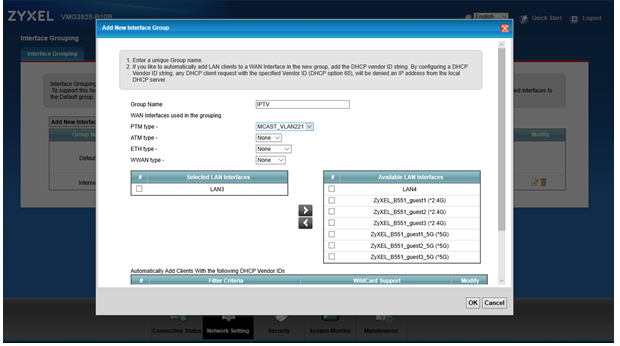

VLAN221 - это Multicast сеть для IPTV, назначаем VLAN221 только на порт Lan-Port3:



Теперь, измените настройку по умолчанию - отключите межсетевой экран (firewall)



Задайте IP-адрес для управления устройством и отключите DHCP-сервер на порту Lan-Port 4

На VMG задан IP адрес - 192.168.1.222/24, теперь этот IP-адрес управления на порту Lan-Port4. После сохранения настройки, вы потеряете доступ к устройству.

Для получения доступа к устройству, необходимо назначить Static-IP на клиенте. Укажите IP адрес и маску - 192.168.1.11/24, теперь вы снова можете получить доступ к устройству по адресу 192.168.1.222:





Конфигурация VMG завершена

Проверка:

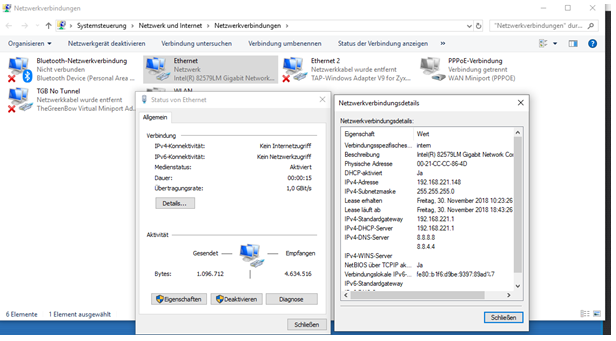

Подключитесь к Lan-Port ½ или Wi-Fi с DHCP; клиент должен получить IP с VLAN220:
