Настройка IGMP маршрутизации для мультикаст клиентов в другой локальной сети

В данной статье приведен пример настройки маршрутизации IGMP, которая позволит транслировать мультикаст поток из одной в другую подсеть.

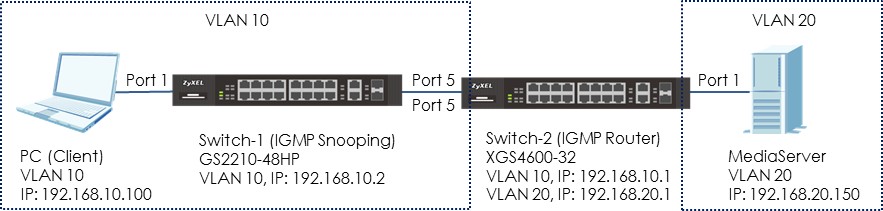

Топология:

Примечание:

Сети и IP адреса, приведённые в статье, могут отличаться от адресации в вашей локальной сети. В статье использованы коммутаторы XGS4600-32 (v4.50) и GS2210-48HP(v4.50).

Обратите внимание, что настроить трансляцию мультикаст трафика можно только на коммутаторах 3 уровня (таких как XGS4600-серии).

1. Настройка коммутатора № 1 (GS2210-48HP)

2. Настройка коммутатора № 2 (XGS4600-32)

3. Проверка

4. Примечание

1. Настройка коммутатора № 1 (GS2210-48HP)

1. Настройте VLAN10 на GS2210-48HP

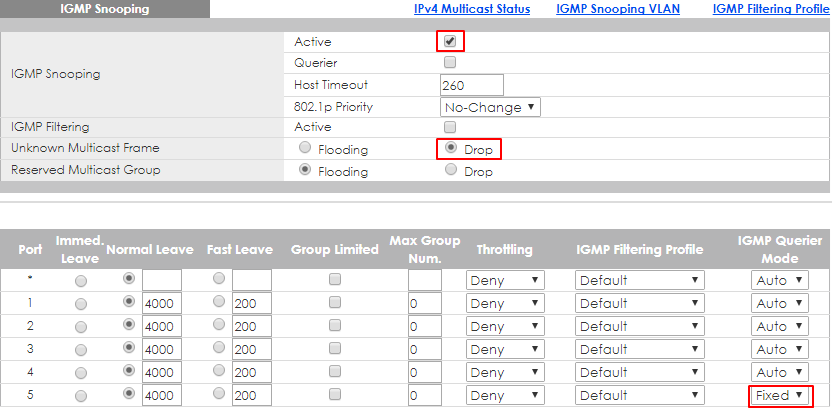

2. Настройте IGMP Snooping. Перейдите в раздел «Advanced Application > Multicast > IPv4 Multicast > IGMP Snooping». Установите флажок «Active» и выберите «Unknown Multicast Frame» как «Drop». Выберете 5-ый порт как «Fixed». Нажмите «Apply».

2. Настройка коммутатора № 2 (XGS4600-32)

1. Настройте VLAN10 и VLAN20 на XGS4600-32.
2. Настройте IP-адреса для обоих VLAN10 и VLAN20 в разделе «Basic Settings> IP Setup»

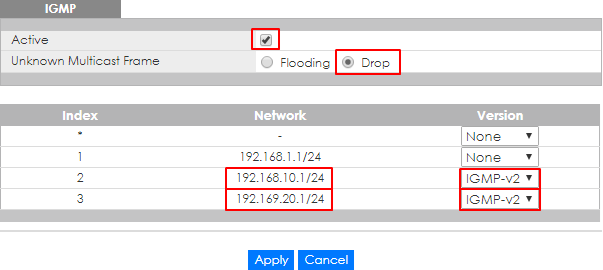

3. Настройте IGMP Routing. Перейдите в раздел «IP Application > IGMP». Установите флажок «Active» и выберите версию для VLAN10 и VLAN20 - IGMP-v2. Выберите «Unknown Multicast Frame» как «Drop». Нажмите «Apply».

3. Проверка

• Включите мультикаст вещание на компьютере используя адрес - 239.1.1.2.
• Компьютер должен отправить сообщение о подписке на мультикаст группу - 239.1.1.2.

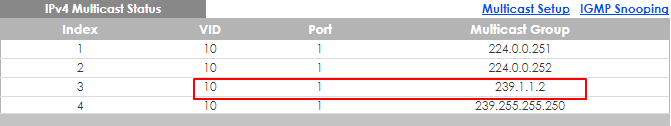

• Перейдите в раздел Advanced Application > Multicast > IPv4 Multicast на XGS4600-32. Должен появится компьютер, который был подписан на мультикаст группу - 239.1.1.2 на порту 1, VLAN 10.

4. Примечание

XGS4600-32 (IGMP роутер) должен иметь сети MediaServer (VLAN20) и компьютера (VLAN10), чтобы поток IGMP мог маршрутизироваться. Если поток не будет получен клиентом(компьютером), проверьте ещё раз конфигурацию VLAN.

KB-00314
