В этой статье показано, как настроить стекирование на вашем коммутаторе. С помощью стекирования коммутатора можно достичь избыточности в вашей сети для ваших серверов и другого оборудования. Здесь также показано, как настроить резервный и главный коммутатор, а также агрегацию каналов для ваших коммутаторов. Включая как новый, так и старый графический интерфейс.

1) Введение в стекирование коммутаторов

2) Настройка стекирования для коммутаторов 1 и 2

2.1 Настройка коммутатора-1

2.2 Настройка коммутатора-2

2.3 Соедините Switch-1 и Switch-2 через порт 28 с помощью 10-гигабитного трансивера.

2.4 Switch-1 и Switch-2 становятся стекированным коммутатором.

2.5 Не забудьте сохранить конфигурацию.

3) Настройка агрегации каналов на стекированном коммутаторе

3.1 Подключитесь к стекированному коммутатору

3.2 Настройте агрегацию каналов

3.3 Установите протокол управления

3.4 Настройте агрегацию каналов на коммутаторе-3

4) Протестируйте результат

5) Что может пойти не так

6) Настройка стекирования с помощью старого веб-интерфейса GUI

1) Введение в стекирование коммутаторов

Этот пример показывает администраторам, как настроить стекированный коммутатор для обеспечения высокой доступности серверов. В этом примере мы объединяем коммутаторы Switch-1 и Switch-2 в один логический коммутатор. Благодаря объединению коммутаторов в стек, даже если один коммутатор выйдет из строя, клиенты все равно смогут добраться до сервера. Это обеспечивает высокую доступность серверов. В этом примере администраторы должны отключить все каналы связи перед настройкой коммутаторов, чтобы избежать перебоев в работе сети, вызванных широковещательными штормами.

Рисунок 12 Настройка стекированного коммутатора

2) Настройка стекирования для коммутаторов 1 и 2

Примечание: Все сетевые IP-адреса и маски подсети используются в этой статье в качестве примера. Пожалуйста, замените их своими реальными сетевыми IP-адресами и масками подсети. Данный пример был протестирован с использованием XGS3800-28 (версия микропрограммы: V4.80) и GS2220-50HP (версия микропрограммы: V4.80).

2.1 Настройка коммутатора-1

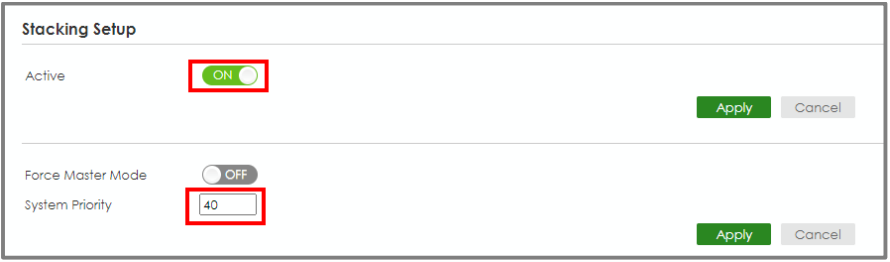

Войдите в веб-интерфейс и перейдите в Меню > Система > Стекирование > Настройка стекирования. Введите приоритет системы (чем выше число, тем выше приоритет стать ведущим) и нажмите "Применить". Включите параметр Active и нажмите "Apply".


Коммутатор-1 перезагрузится.

2.2 Настройка коммутатора-2

Войдите в веб-интерфейс и перейдите в Меню > Система > Стекирование > Настройка стекирования. Введите приоритет системы (чем выше число, тем выше приоритет стать ведущим) и нажмите "Применить". Включите параметр Active и нажмите "Apply".

Коммутатор-2 перезагрузится.

2.3 Соедините Switch-1 и Switch-2 через порт 28 с помощью 10-...
гигабитного трансивера.

2.4 Switch-1 и Switch-2 становятся стековыми коммутаторами.

Светодиод Stack ID на передней панели коммутаторов должен отображать "1" и "2".
Примечание: В данном примере мы установили приоритет Switch-1 выше, чем Switch-2. Поэтому Switch-1 станет ведущим.
Примечание: Последние четыре порта обычно резервируются для каналов стекирования, когда коммутатор находится в режиме стекирования. Это порты 25, 26, 27 и 28 для коммутатора XS3800-28. Если вы используете другие стекируемые модели, обратитесь к руководству пользователя, чтобы уточнить порты, используемые для стекирования.

2.5 Не забудьте сохранить конфигурацию.

3) Настройка агрегации каналов на стекируемом коммутаторе

3.1 Подключитесь к стекируемому коммутатору

3.2 Настройка агрегации каналов

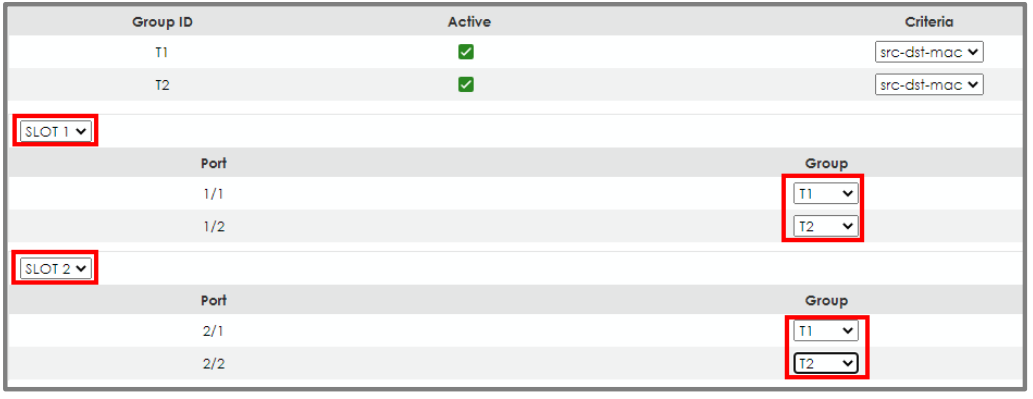

Войдите в веб-интерфейс и перейдите в Меню > Порт > Агрегация каналов > Настройка агрегации каналов. Активируйте T1 и T2. Выберите SLOT 1 и установите Group of port 1/1 и 1/2 как T1 и T2, соответственно.

Нажмите "Применить".

Выберите SLOT 2 и установите группу портов 2/1 и 2/2 как T1 и T2 соответственно. Нажмите "Применить".

3.3 Настройка протокола управления

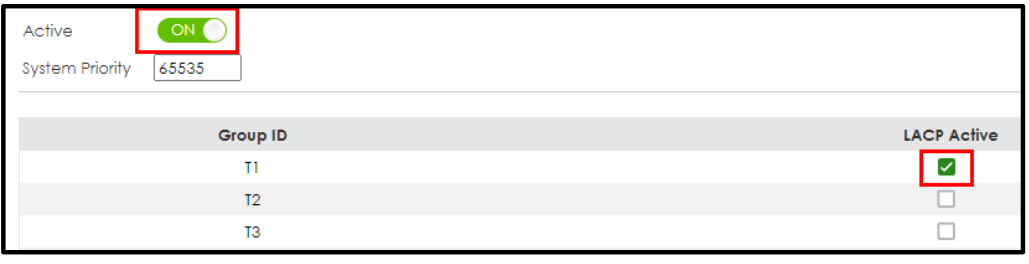

Перейдите в Меню > Порт > Агрегация каналов > Протокол управления агрегацией каналов. Установите флажок "Active", а также для T1 и T2.

3.4 Настройка агрегации каналов на коммутаторе-3

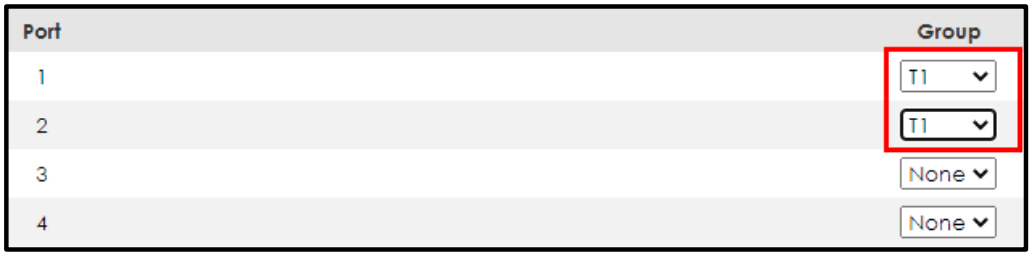

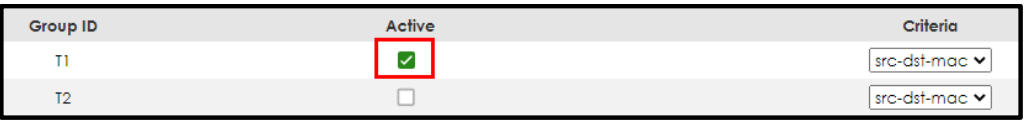

1 Перейдите в Меню > Порт > Агрегация каналов > Настройка агрегации каналов. (Если вы используете прошивку V4.70, перейдите в Меню > Расширенное приложение > Агрегация каналов > Настройка агрегации каналов). Установите флажок Active для T1 и выберите порт 1 и 2 как Group T1.

Нажмите "Применить".

3 Перейдите в Меню > Порт > Link Aggregation > Link Aggregation Control Protocol. (Если вы используете прошивку V4.70, перейдите в Меню > Расширенное приложение > Агрегация каналов > Настройка агрегации каналов >LACP).

Установите флажок "Active", а также для T1.

4) Протестируйте результат

1 Настройте Link Aggegation между двумя сетевыми картами сервера и подключите эти порты к портам 1/2 и 2/2 стекированного коммутатора.

2 Используйте ПК для пинга сервера (192.168.1.40). После нескольких попыток пинга попробуйте выключить коммутатор-1 (Master down). Несколько раз пинг будет отображать "timed out", а затем пинг снова будет успешным, когда Switch-2 (резервный) станет новым ведущим.

5) Что может пойти не так

1. Порты стекирования обычно являются последними двумя портами коммутатора. Если вы соедините два коммутатора с помощью нестекирующего порта, вы обнаружите, что два коммутатора не образуют стекированную систему.

2. Не забудьте сохранить конфигурацию перед выполнением теста. Если вы забудете сохранить конфигурацию, после перезагрузки все конфигурации будут потеряны. Поэтому агрегация каналов исчезнет.

6) Настройка стекирования с помощью старого веб-интерфейса GUI

Настройка коммутаторов Switch-1 и Switch-2 для стекирования

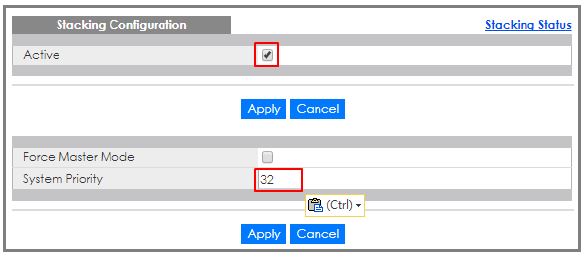

1. Настройте Switch-1: Войдите в веб-интерфейс GUI и перейдите в меню Menu > Basic Setting > Stacking > Configuration. Введите приоритет системы (чем выше число, тем выше приоритет стать ведущим) и нажмите "Применить". Отметьте "Active" и нажмите "Apply". Коммутатор-1 перезагрузится.


2. Настройка коммутатора-2: Войдите в веб-интерфейс GUI и перейдите в Меню > Основные настройки > Стекирование > Конфигурация. Введите приоритет системы (чем выше число, тем выше приоритет стать ведущим) и нажмите "Применить". Отметьте "Active" и нажмите "Apply". Коммутатор-2 перезагрузится.




3. Соедините Switch-1 и Switch-2 через порт 32 с помощью 10-гигабитного трансивера.




4. Switch-1 и Switch-2 станут стеком На передней панели коммутаторов должны загореться светодиоды Stack ID: "1" и "2".


5. Не забудьте сохранить конфигурацию

Настройка агрегации каналов на стекированном коммутаторе

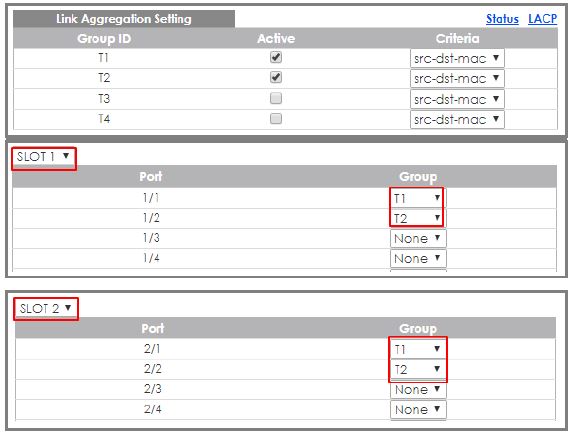

1. Подключитесь к стекированному коммутатору. Войдите в веб-интерфейс и перейдите в Меню > Расширенное приложение > Агрегация каналов > Настройка агрегации каналов. Active T1 и Select SLOT 1 и установите Group of port 1/1 и 1/2 как T1 и T2, соответственно. Нажмите "Применить". Выберите SLOT 2 и установите группу портов 2/1 и 2/2 как T1 и T2 соответственно. Нажмите "Применить".




2. Перейдите в Меню > Расширенное приложение > Агрегация каналов > Настройка агрегации каналов >LACP. Установите флажок "Active", а также для T1 и T2.



Настройте агрегацию каналов на коммутаторе-3

1. Перейдите в Меню > Расширенное приложение > Link Aggregation > Link Aggregation Setting. Установите флажок "Active" для T1 и выберите порт 1 и 2 в качестве Group Нажмите "Apply".




2. Перейдите в Меню > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Установите флажок "Active" и нажмите "Apply".



Протестируйте результат

1. Настройте Link Aggegation между двумя сетевыми картами сервера и подключите эти порты к портам 1/2 и 2/2 стекированного коммутатора.


2. Используйте ПК для пинга сервера (192.168.1.40). После нескольких попыток пинга попробуйте выключить коммутатор-1 (Master down). Несколько раз пинг покажет "timed out", а затем пинг снова будет успешным, когда Switch-2 (Backup) станет новым Master.



Что может пойти не так

• Порты стекирования обычно являются последними двумя портами Если вы подключите два коммутатора с помощью нестекирующего порта, вы обнаружите, что два коммутатора не образуют стекированную систему.


• Если вы забудете сохранить конфигурацию, после перезагрузки все настройки будут потеряны. Следовательно, Link Aggregation исчезнет.
