В этой статье мы рассмотрим, как настроить Captive Portal и перенаправление на контроллере или точке доступа.

Для этого нам потребуется выполнить следующие требования:

Нам нужен NXC, PoE-коммутатор Zyxel, точка доступа Zyxel PoE, мобильный клиент. Нам необходимо иметь уже настроенную гостевую учетную запись.

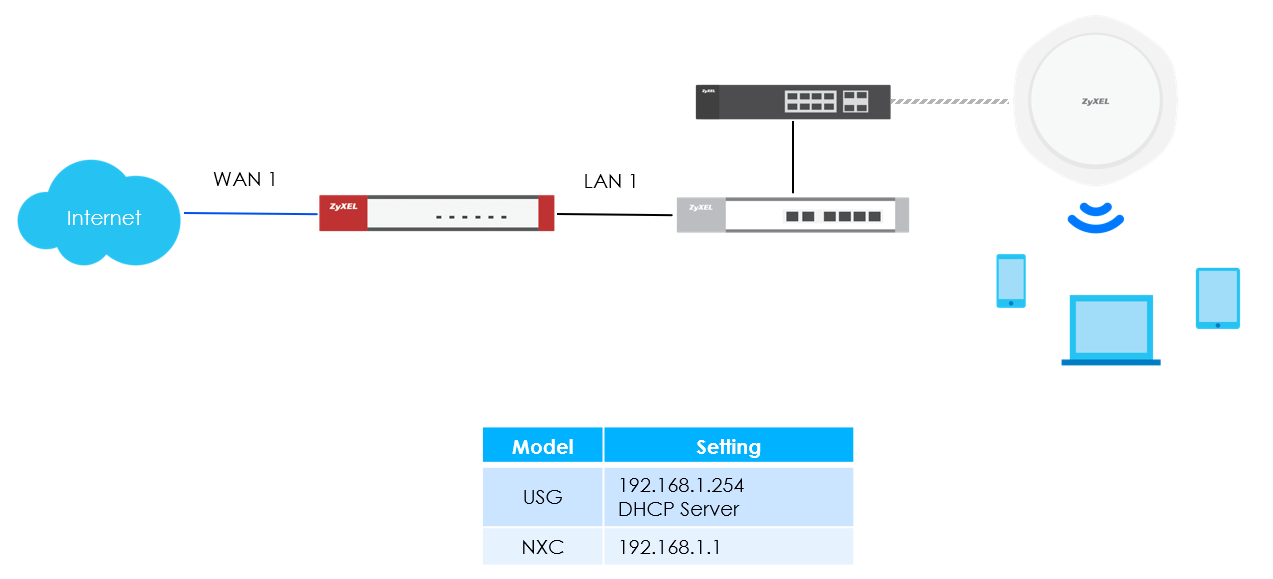

Топология

В данном примере мы будем работать со стандартной настройкой VLAN.


Настройка сети

Go To:Configuration -> Network -> Interface -> VLAN

Выберите фиксированный IP-адрес в диапазоне вашего шлюза (например, 192.168.1.1 /24)

Обратите внимание, что необходимо настроить шлюз (в данном случае 192.168.1.254 /24)

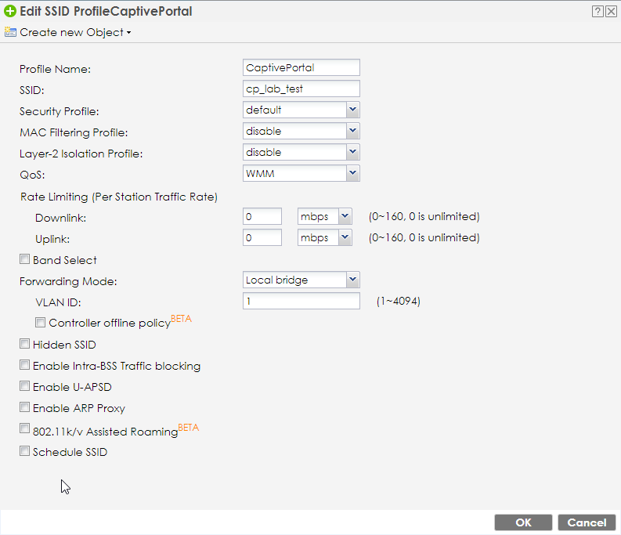

Настроить SSID:

Go To: Configuration -> Object -> AP Profile -> SSID -> SSID List -> Add

Выбираем имя (cp_lab_test) и оставляем его на безопасности по умолчанию, то есть "открытым".

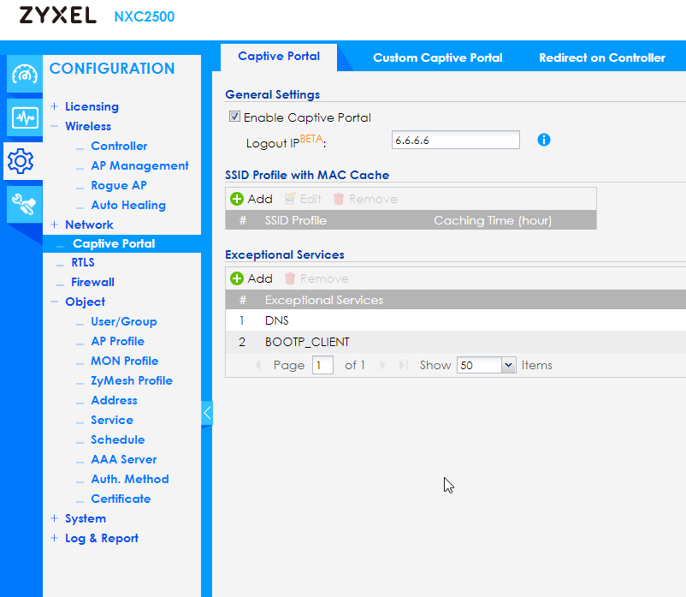

Настройка Captive Portal

Go To: Configuration -> Captive Portal -> Captive Portal

Теперь активируем портал захвата, нажав на кнопку: "Enable Captive Portal"

На втором шаге мы устанавливаем IP-адрес выхода из системы: "6.6.6.6".

Рекомендуется установить IP-адрес выхода из системы на локальный IP-адрес (например, 10.1.1.10).


Настройка переадресации

Go To: Configuration -> Captive Portal -> Redirect on Controller


Щелкните мышью:

add”
Source: “LAN_SUBNET”
Destination: “ANY”
Schedule: “NONE”
Authentication: “FORCE”
Login Page: “Controller_default”
Auth. Method: “default”

или

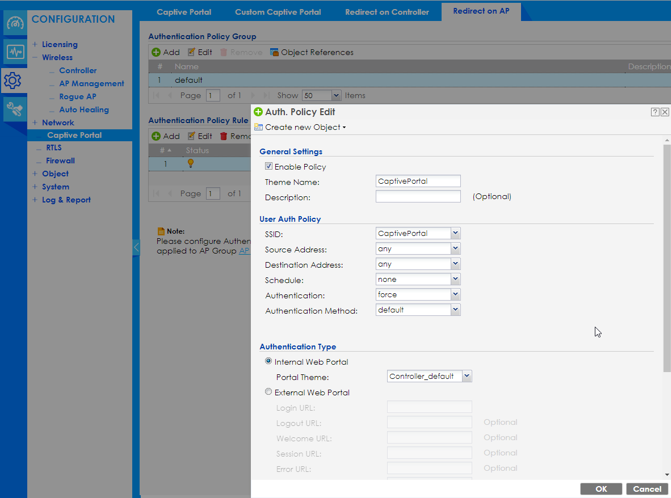

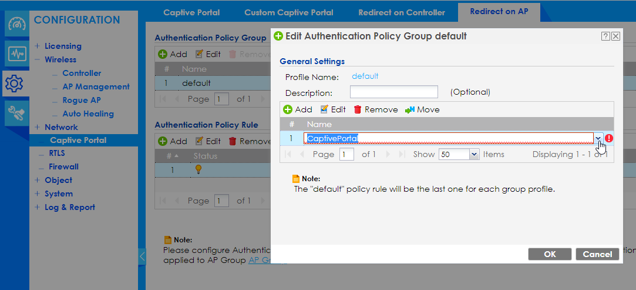

Go To: Configuration -> Captive Portal -> Redirect on AP

Нам необходимо настроить следующее:

1) Auth. Policy Rule

2) Auth. Policy Group



После этого нажмите на кнопку: "Применить"

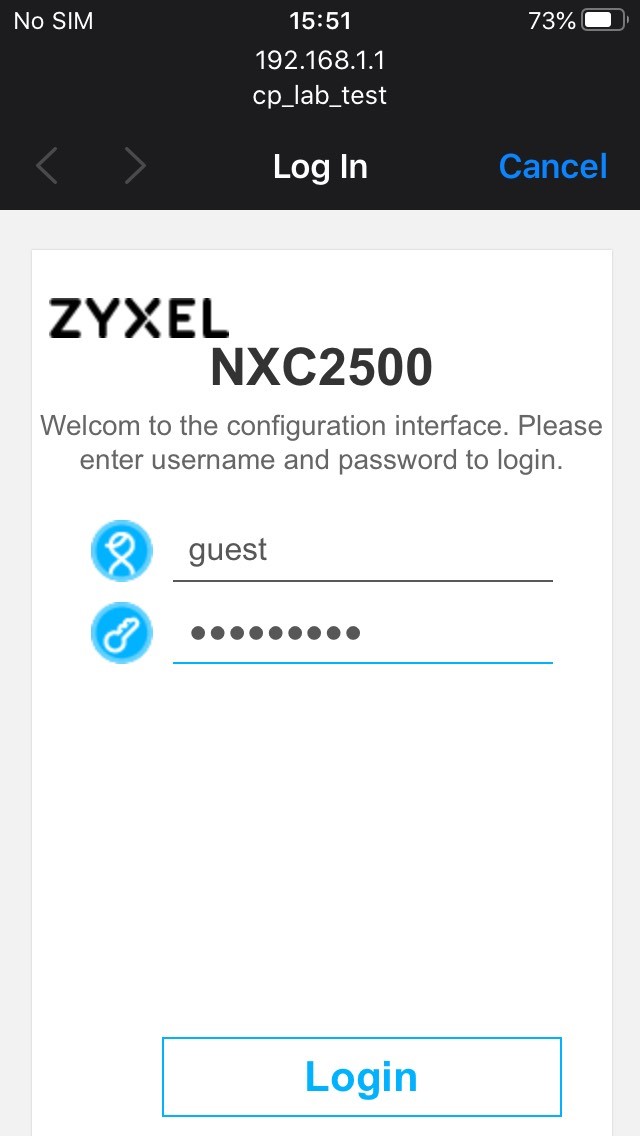

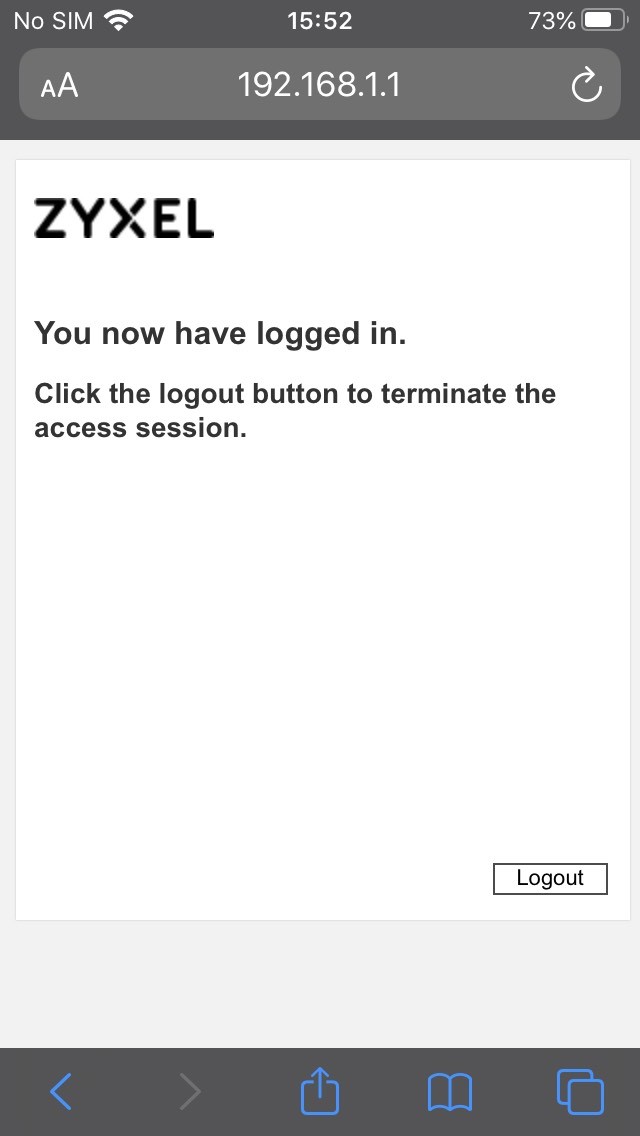

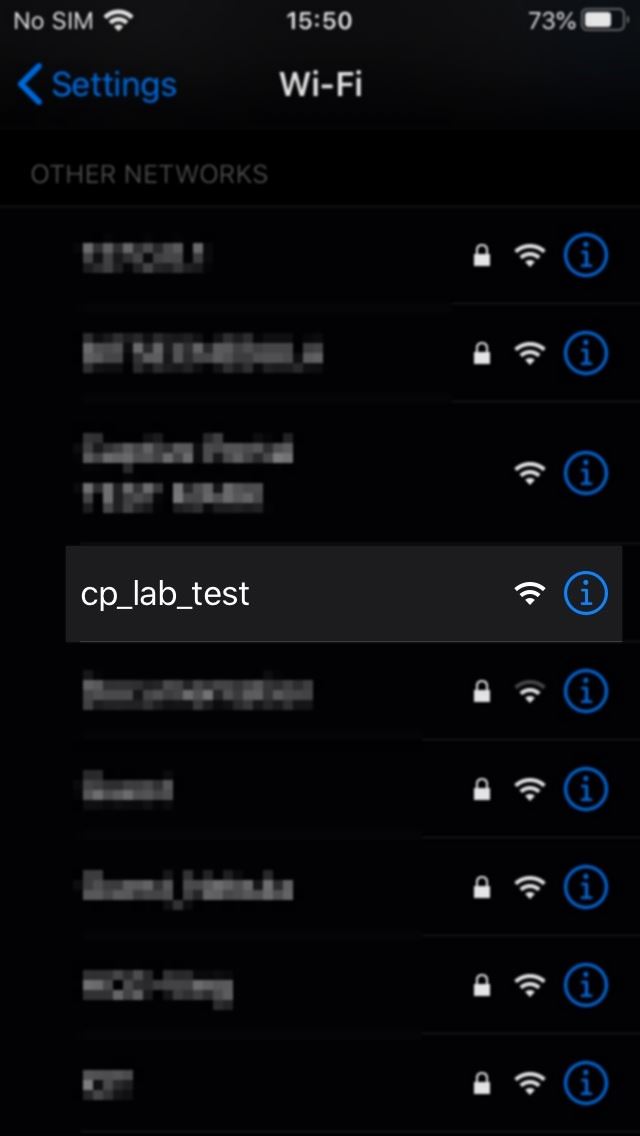

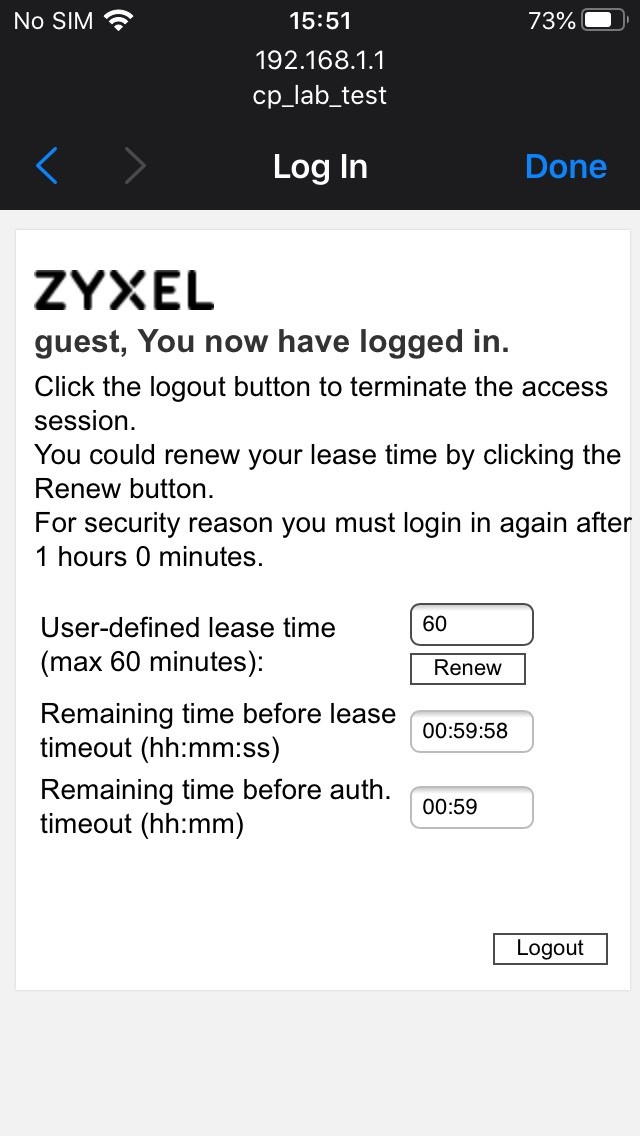

Тестирование перенаправления
