Что такое агрегация каналов (LAG)?
Агрегация каналов (LAG) - это технология, которая объединяет несколько сетевых портов в один логический канал для увеличения общей пропускной способности и повышения надежности сети. Этот процесс может быть реализован двумя основными способами: статическая агрегация каналов и протокол управления агрегацией каналов (LACP).
Статическая агрегация каналов
Статическая агрегация каналов предполагает ручную настройку двух или более портов для работы в качестве одного логического канала. Такая настройка требует тщательного конфигурирования на обоих концах (например, на switches или серверах), чтобы убедиться, что обе стороны канала имеют идентичные конфигурации статических магистралей. В результате создается логический порт, обеспечивающий суммарную пропускную способность отдельных портов.
Преимущества статической агрегации каналов:
- Объединяет от двух до восьми портов в один виртуальный канал, повышая пропускную способность.
- Повышает надежность сети и резервирование между подключенными устройствами.
Протокол управления агрегацией каналов (LACP)
LACP - это стандартизированный протокол, определенный в спецификации IEEE 802.3ad. Он позволяет автоматически объединять несколько физических портов в один логический канал, используя пакеты LACP для управления соединением.
С помощью LACP несколько портов соединяются в группу Link Aggregation Group (LAG) с пропускной способностью, равной сумме пропускной способности агрегированных портов. Протокол не только автоматизирует процесс переговоров об объединении портов, но и включает механизмы мониторинга состояния линии. В случае отказа линии LACP может автоматически удалить неисправную линию из агрегации, обеспечивая непрерывную работу.
Преимущества LACP:
- Обеспечивает автоматическое согласование между switches путем отправки пакетов LACP.
- Контролирует целостность линии для обнаружения отказов, даже если отказ не связан напрямую с LAG, и может удалять неисправные каналы из группы.
- Максимально использует доступную полосу пропускания между switches и другими сетевыми устройствами.
- Обеспечивает распределение нагрузки между несколькими портами, оптимизируя общую производительность сети.
Заключение
Агрегация каналов - важнейший метод повышения пропускной способности и надежности сети. Будь то статические конфигурации или более динамичные LACP, объединение нескольких портов в один логический канал эффективно повышает пропускную способность и устойчивость к сбоям отдельных портов. Поскольку сети продолжают развиваться, понимание и внедрение LAG может значительно повысить производительность и надежность сети.
| Тип | Статическая магистраль | LACP |
| Механизм | Статическая привязка без согласования пакетов | Динамическое согласование с помощью пакетов LACP |
| Плюсы | Нет нагрузки на процессор | Обнаружение отказа канала связи без отключения физического канала |
| Минусы | Невозможно обнаружить отказ канала связи | Повышенная загрузка процессора из-за контроля пакетов |
Настройка агрегации каналов (LAG)
ПРИМЕЧАНИЕ: Сначала настройте, затем подключите!
Проверьте перед началом работы
Проверьте следующее:

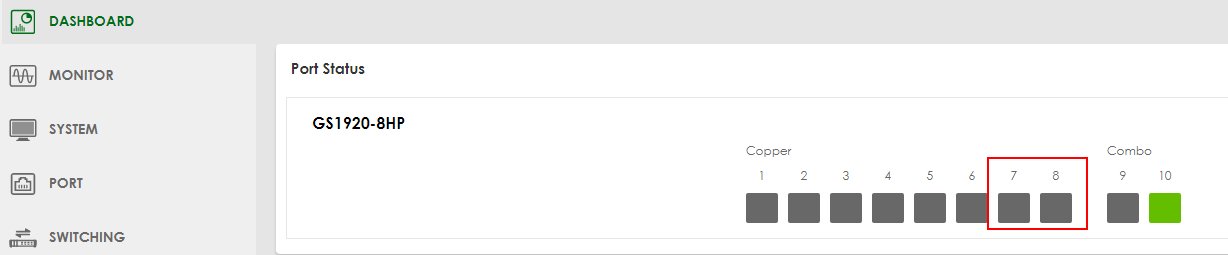

- Проверьте состояние порта, здесь пример порта 7/8:

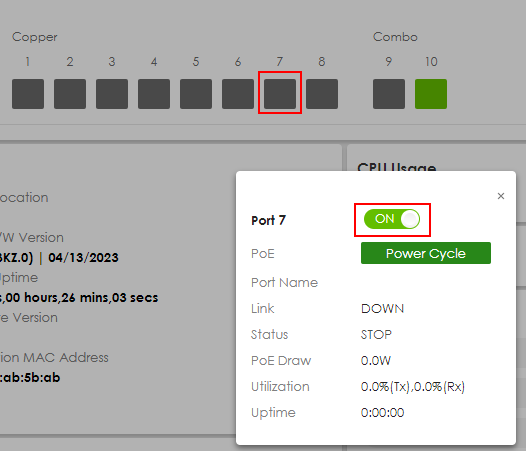

Также убедитесь, что порты включены:

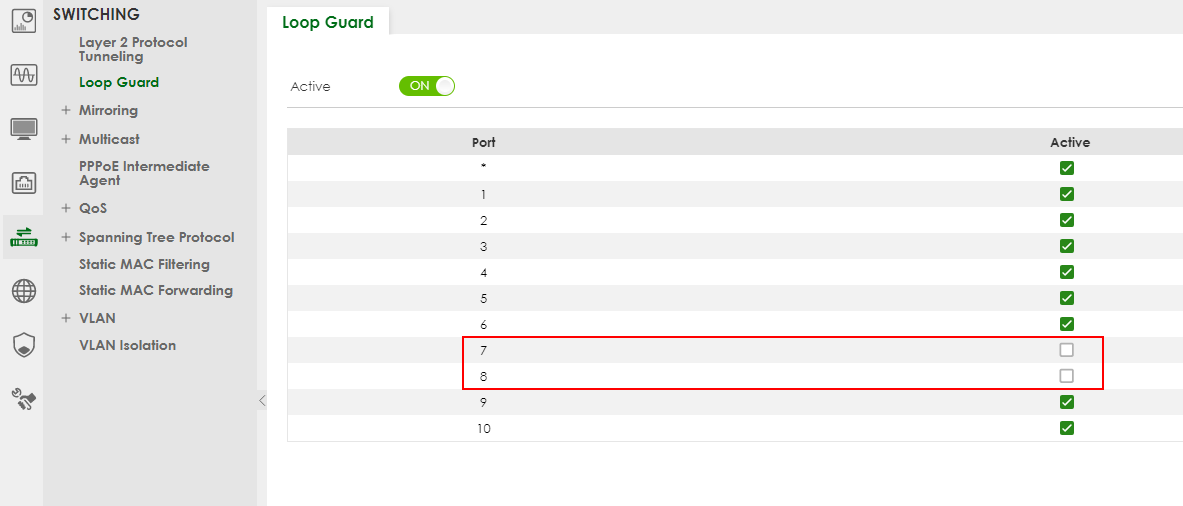

Далее проверьте, что защита от шлейфов не активна на этих портах. Перейдите к:
SWITCHING > Loop Guard
Затем нажмите"Применить".

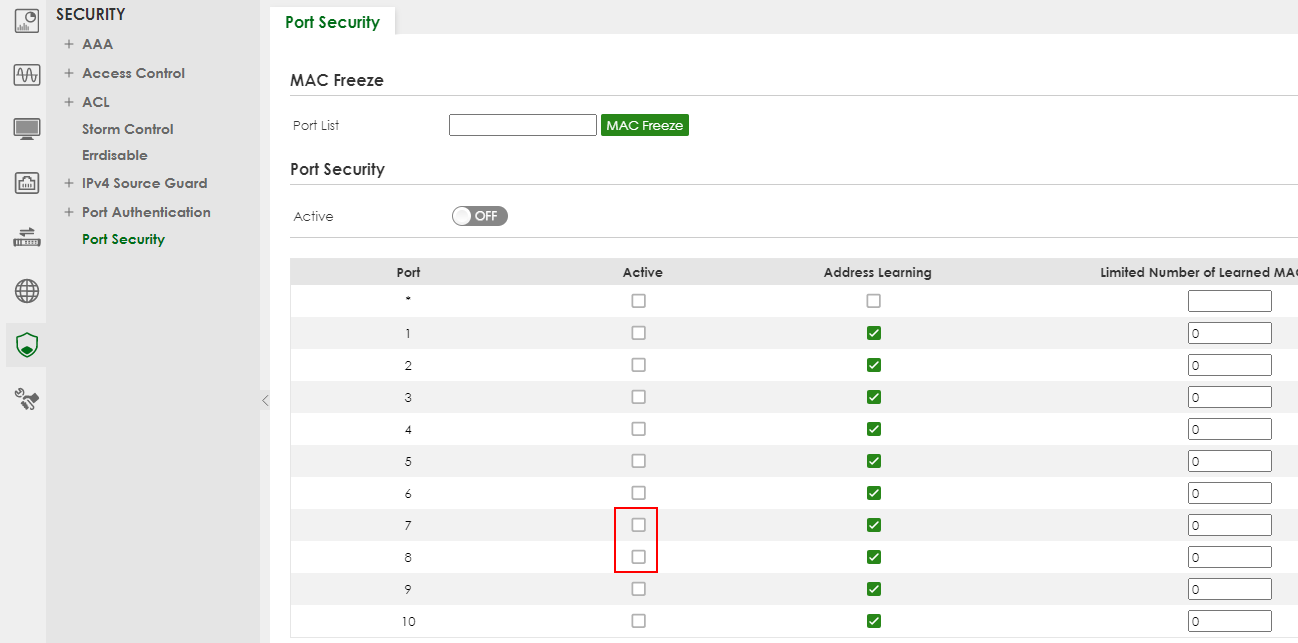

Проверьте, что Port Security отключен на нужных портах, перейдя по ссылке:
SECURITY > Port Security
Теперь мы можем приступить к настройке Link Aggregation.
Агрегация каналов
Теперь мы можем приступить к настройке Link Aggregation, перейдя по ссылке:
PORT > Link Aggregation > Link Aggregation Setting

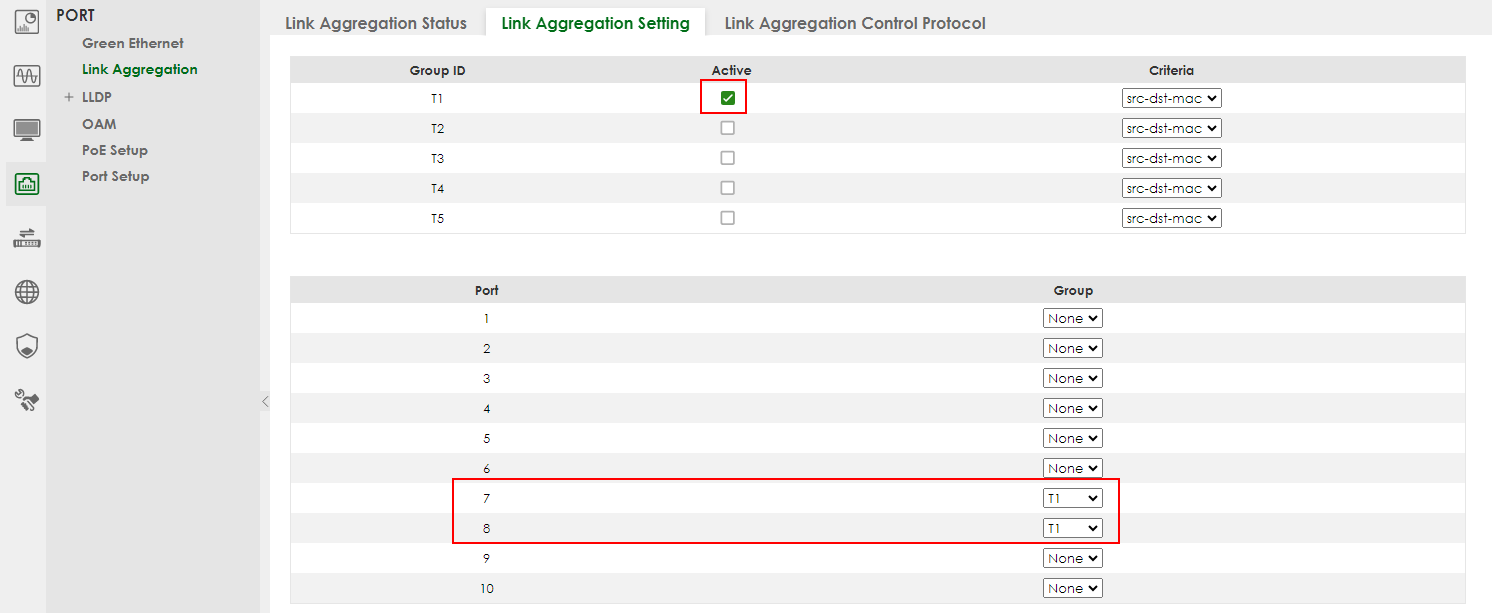

Активируйте идентификатор группы, которую вы хотите использовать, и выберите ту же группу на портах, которые вы хотите агрегировать.
Info: src-dst-mac для распределения трафика на основе комбинации MAC-адресов источника и назначения пакета.
Выберите Порты, которые должны использоваться (здесь) T4:
Перейдите вниз и примените настройки.
Теперь порты 7/8 связаны в Link Aggregation.

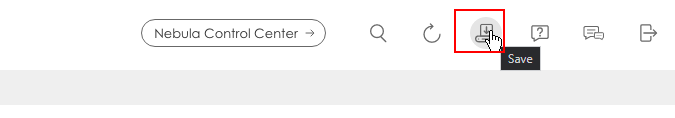

Не забудьте сохранить конфигурацию: Switch Потеря конфигурации после отключения питания или цикла питания
Проверка результатов

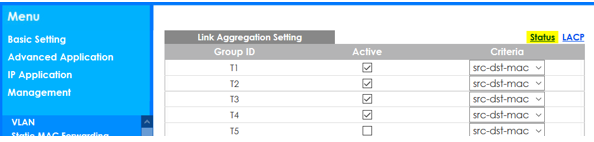

Вы можете перепроверить, вернувшись в раздел Status:

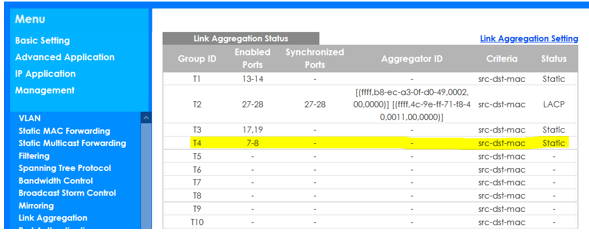

И вы увидите, что транк назначен на порты 7 и 8 и готов к использованию.
