В этой статье мы подробно рассмотрим наше решение ZoneDAS, используя сценарий, близкий к реальному.
Мы рассмотрим следующие темы:
- Что такое ZoneDAS?
- Чем ZoneDAS отличается от других систем DAS?
- Анализ сотовой связи
- Как можно развернуть ZoneDAS?
Что такое ZoneDAS?
ZoneDAS - это наше уникальное, интеллектуальное и адаптивное решение для обеспечения покрытия сотовой связи в труднодоступных местах!
Наше решение представляет собой модульную платформу, которая способна трансформироваться в точное решение, которое вам нужно!

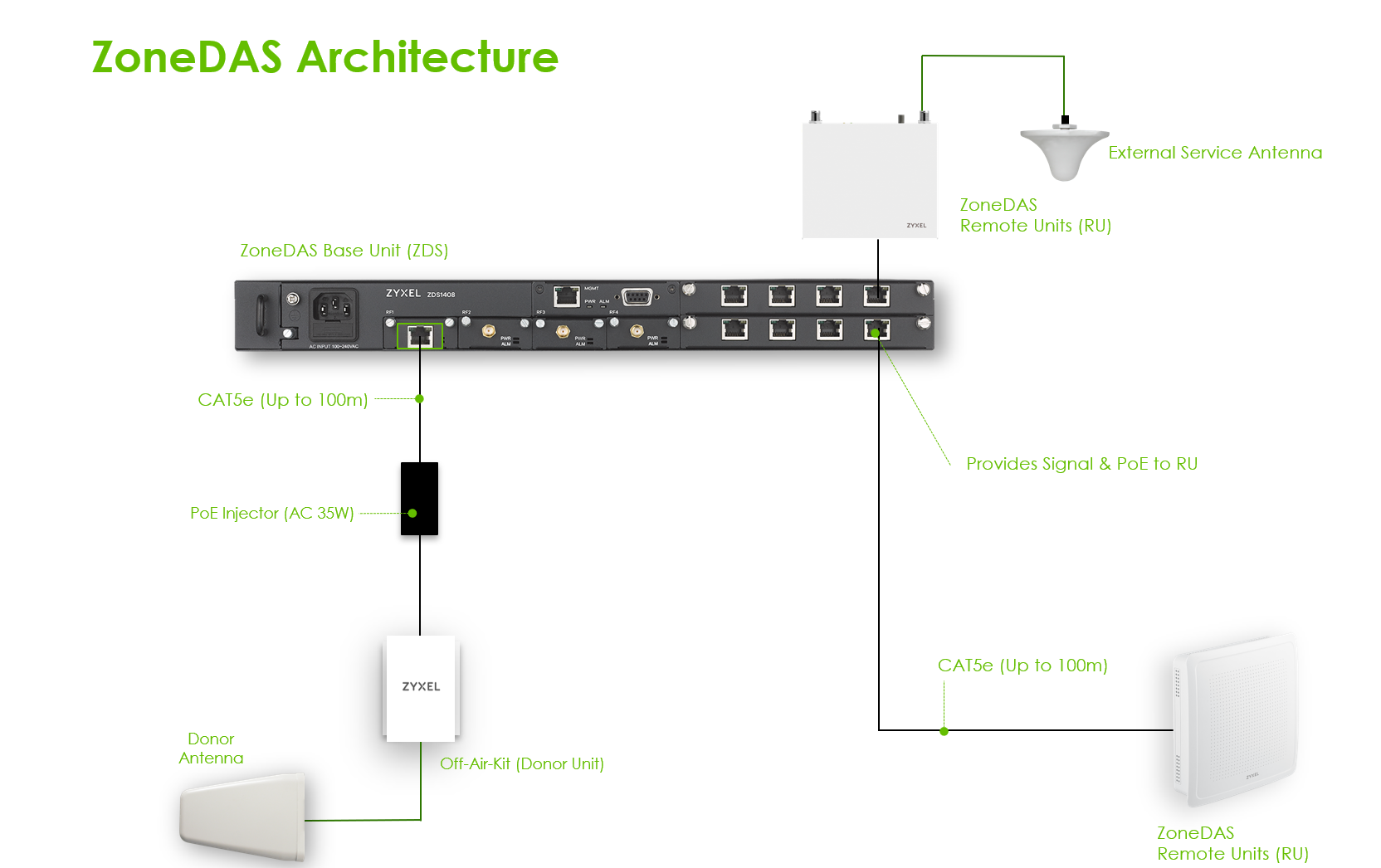

Для этого мы используем модульный базовый блок в сочетании со специально разработанными приемными модулями, донорскими и удаленными блоками.
Это позволяет ZoneDAS быть чрезвычайно гибкой и обеспечивать вас надежной сотовой связью со всем миром.
Давайте рассмотрим подробнее, что это значит:

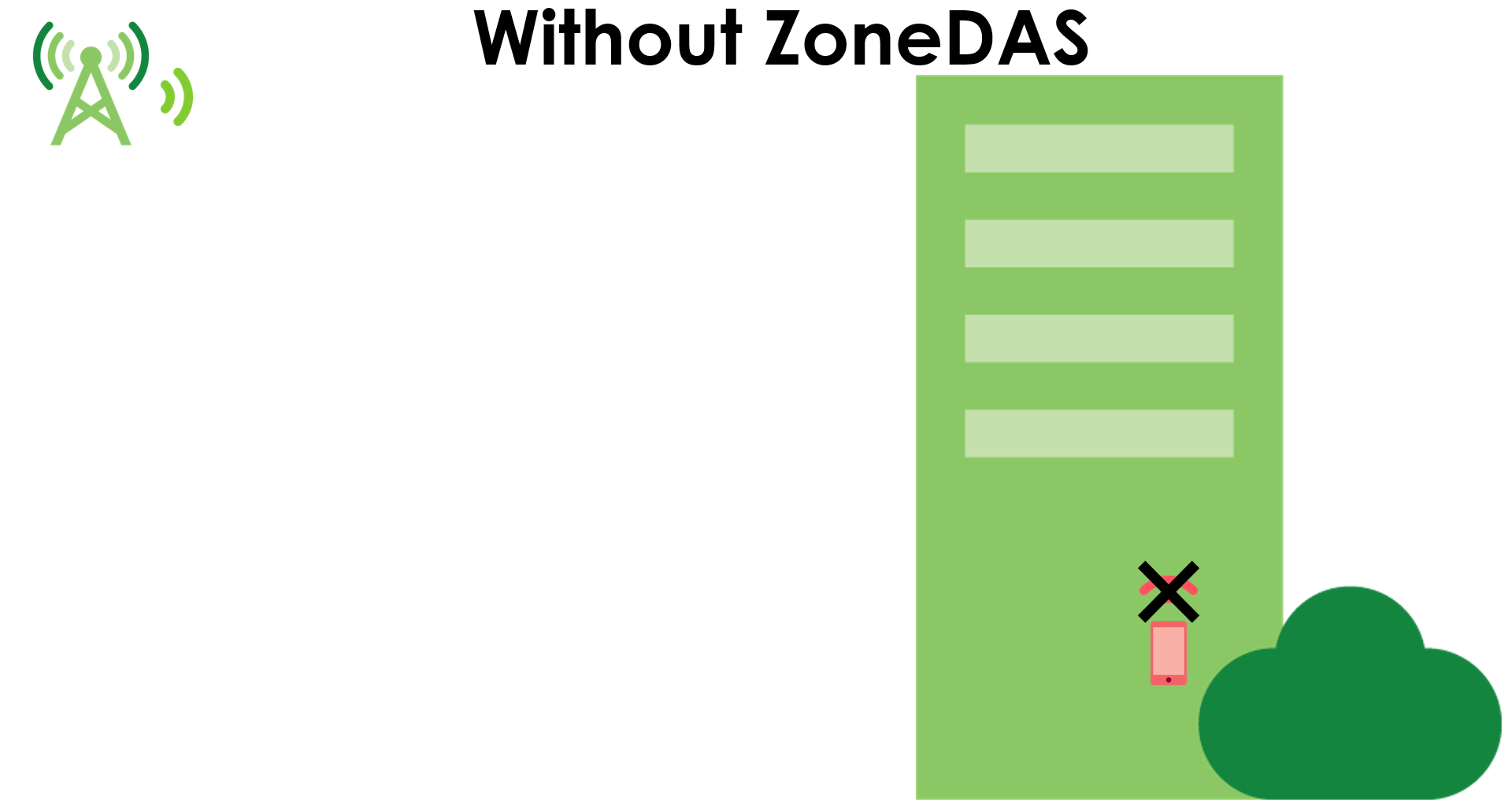

Вот наша текущая ситуация:
В нашем примере мы провели все измерения и определили, что нам нужна полоса 3 (LTE).

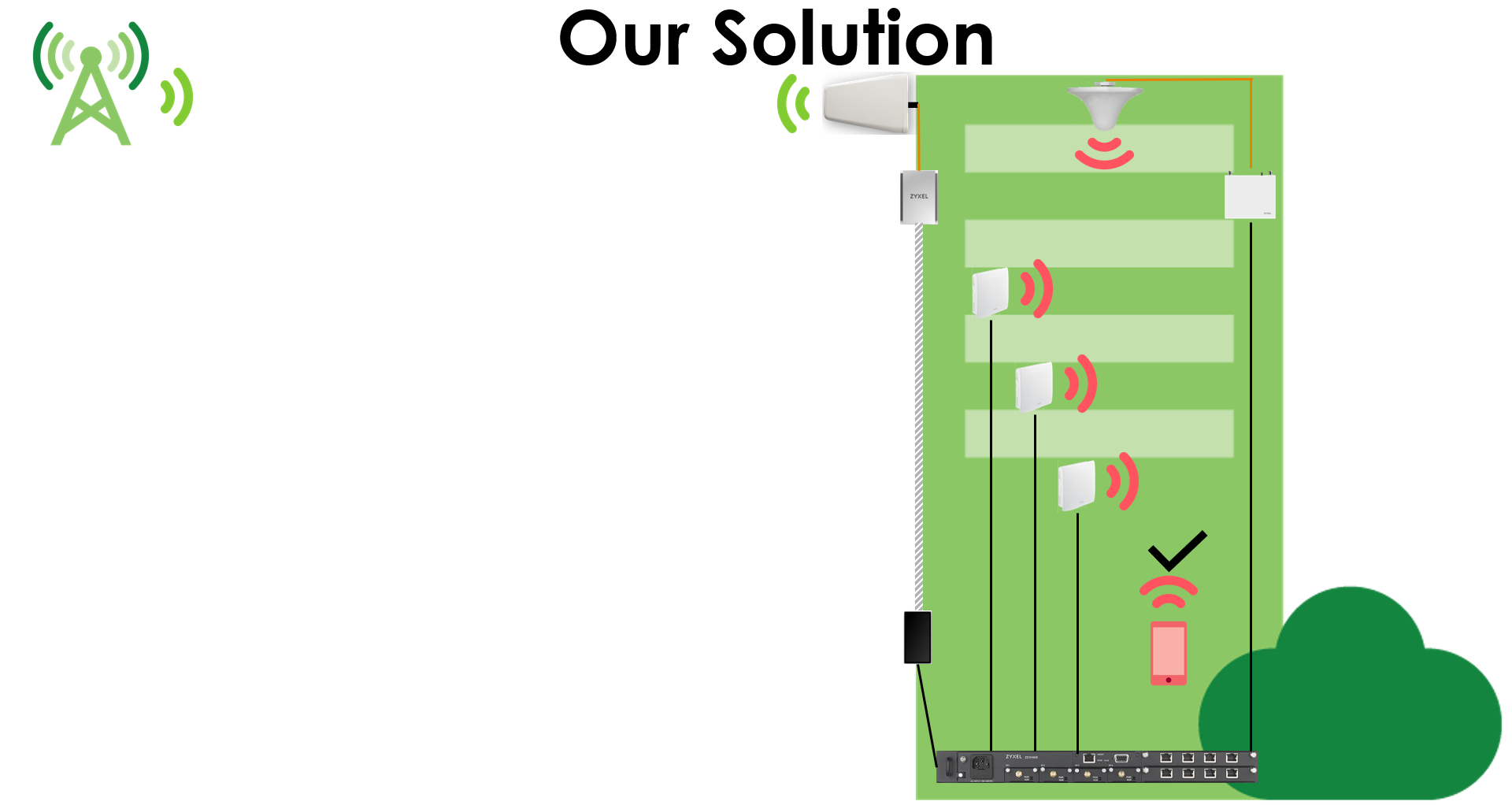

Поэтому мы обратились к специалистам и приобрели следующее оборудование:
Мы заказали следующее (после согласования с инженерами службы поддержки):
- 1x базовый блок ZoneDAS (BU)
- 1х комплект Off Air Kit (OAK) и адаптер PoE [для Band 3]
- 1x Модуль адаптера для работы в автономном режиме (OAM) [для диапазона 3]
- 3x Удаленные блоки ZoneDAS с внутренней сервисной антенной [для диапазона 3]
- 1х ZoneDAS Remote Unit для внешней сервисной антенны [Для диапазона 3]
Следующее оборудование необходимо заказать у третьей стороны:
- Антенна-донор
- Внешняя служебная антенна
- Кабели Cat
- Коаксиальные кабели
- Адаптеры
- и т.д.
Это все очень хорошо... Но что отличает ZoneDAS от других систем DAS?
Ну... прежде всего, это интеллектуальная система.
Что это значит?
Позвольте мне продемонстрировать!

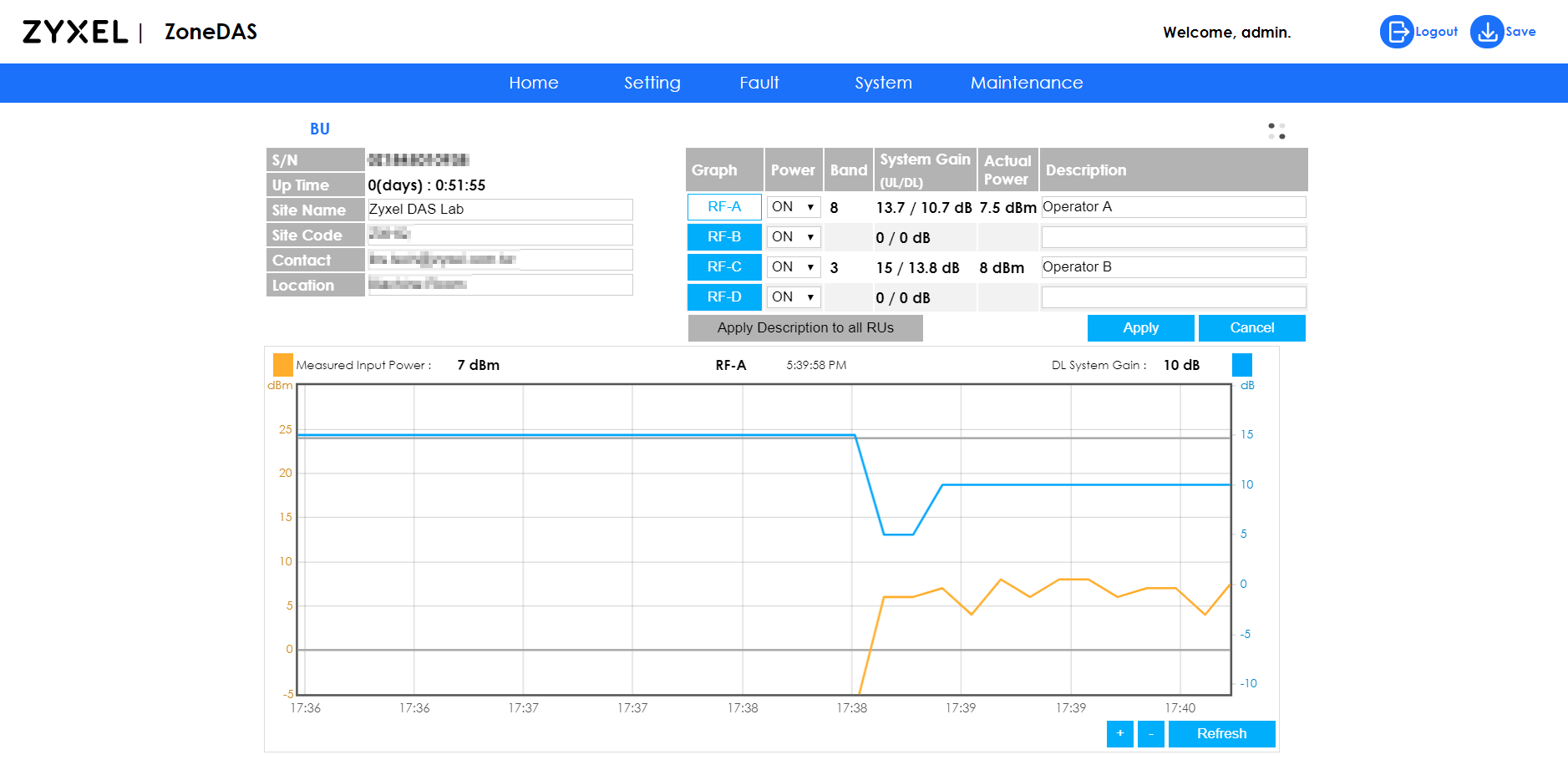

Здесь мы имеем входной сигнал на блоке(ах) донора.

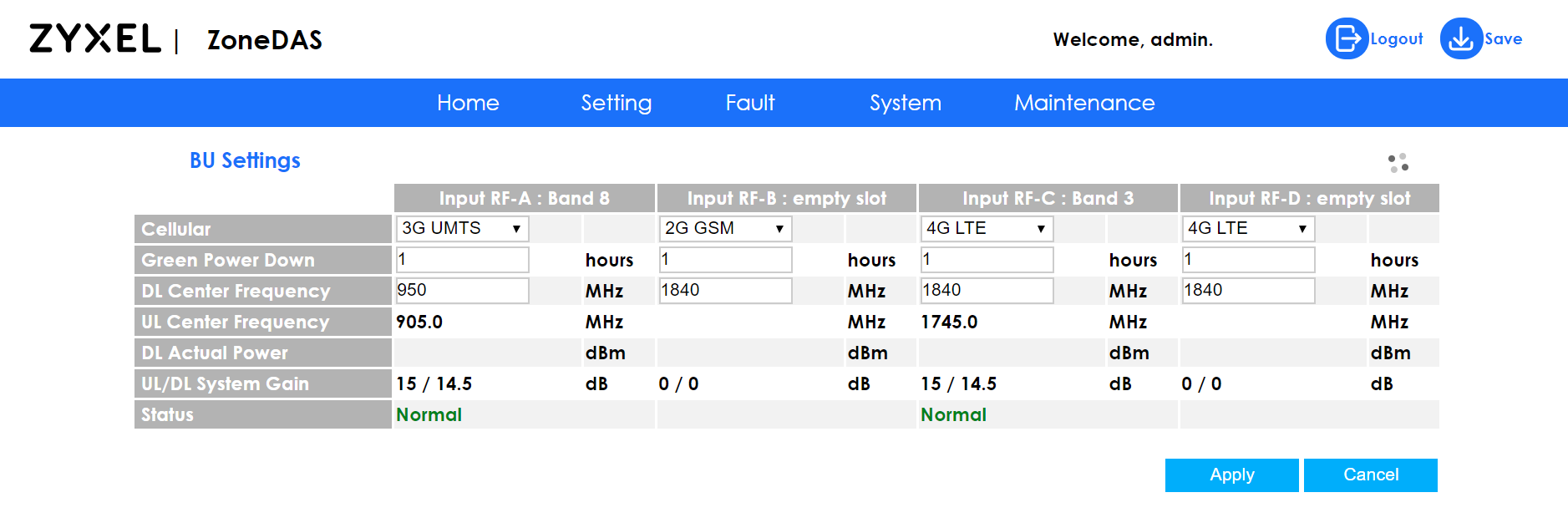

Этот экран показывает, сколько у нас "исходного" входного сигнала и какой коэффициент усиления применяется к самому сигналу.

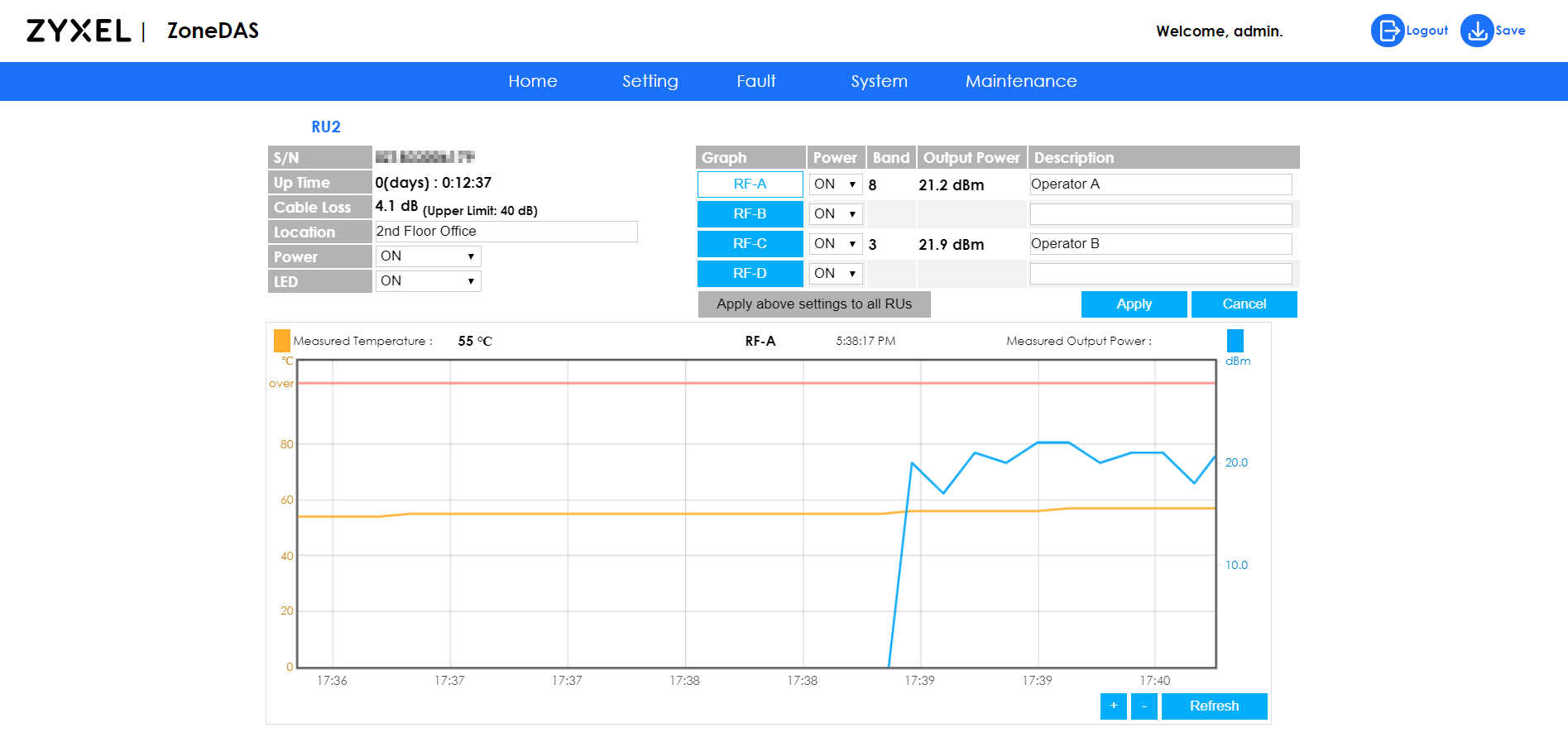

На этом экране отображается состояние удаленного блока. В данном случае "Офис на втором этаже".
Вся эта информация используется базовым блоком ZoneDAS для точного расчета величины усиления сигнала и выходной мощности на RU, чтобы достичь идеального баланса между покрытием сигнала и изоляцией*.
*(Изоляция - это количество помех, создаваемых сигналом нашего RU в "оригинальном" сигнале на донорском устройстве).
Кроме того, ZoneDAS обладает широкими возможностями расширения и при необходимости может обслуживать большие площади.
Установка экстендера (по сути, базового блока ZoneDAS с картой экстендера вместо OAM или BT-модуля) увеличивает емкость для 1~8 дополнительных RU, что позволяет увеличить максимальное покрытие на 20 000 м2.
С полным набором из 8 расширителей (поскольку базовый блок может поддерживать до 8 удаленных блоков или расширителей), один ZoneDAS может подключить до 64 RU для общей площади покрытия 160,000м2 - площадь, эквивалентная 3 футбольным полям!
(Пожалуйста, помните, что вы не можете подключить еще один удлинитель к устройству, которое уже используется в качестве удлинителя).
Это может быть несколько этажей в многоэтажном офисе/жилом доме, крупный завод или большой торговый центр.
Как развернуть ZoneDAS?
Шаг 1
Выясните, какой провайдер и частота доступны в вашем месте.
ZoneDAS - Как определить частоты сотовой связи
Шаг 2
Шаг 3
Настройте ваш индивидуальный ZoneDAS.
