[CXC] Планирование установки GPON

«Что нужно для развертывания решения GPON?» - это часто задаваемый вопрос о xPON.

В этой статье мы рассмотрим именно эту тему, используя наш пример конфигурации из Центра обслуживания клиентов.

• Вопросы, которые нужно задать:
• Ответы (относительно нашего примера проекта CXC):
• Базовая сеть:
• Вывод:

Вопросы, которые нужно задать:

1. Чего добиваться?
2. Какой бюджет доступен?
3. Каков объем нашего проекта? (Насколько велик проект?)
4. Может ли наш бюджет соответствовать проекту?
5. Сколько требуется пропускной способности?
6. Какая пропускная способность возможна в месте нахождения проекта?
7. Нужно ли мне обучение работе с решением GPON? (Какой у меня опыт работы с GPON?)

Ответы (относительно нашего примера проекта CXC):

1. Обычная, но гибкая установка
   1. Необходимо охватить большинство тем развертывания GPON
   2. Должен быть гибким на случай, если заказчик хочет увидеть другое развертывание.
2. Мы не заостряли на этом внимание, поскольку это был внутренний проект.
3. Одна установка, возможно, с 2-4 ONT и несколькими оконечными устройствами, включая
   1. VoIP
   2. Кабельное телевидение
   3. IPTV
   4. Развертывание WiFi
4. да
5. Расчет (~ 620,4 Мбит / с):
   1. CCTV (~ 4 Мбит / с)
      1. 2 камеры видеонаблюдения FHD
      2. ~ 2 Мбит / с на поток
   2. VoIP (~ 400 кбит / с)
      1. 4 Одновременно макс. (2 телефона VoIP)
      2. ~ 100 кбит / с на поток
   3. IPTV (~ 16 Мбит / с)
      1. 1 поток MCast FHD (~ 8 Мбит / с)
      2. В настоящее время подключено 2 ONT (макс. 2 потока)
   4. WiFi (~ 600 Мбит / с только 2,4G) *
      1. На данный момент подключено 2 ONT
      2. 2,4 ГГц Wi-Fi 300 Мбит / с
6. В настоящее время оптоволокно 500 Мбит / с
7. Нет, опыта работы с GPON достаточно

* Учтите, что:

1. это может измениться
2. Обычно существует какое-то ограничение пропускной способности

Таким образом, наше общее потребление с 2 ONT составит ~ 620 Мбит / с.

Таким образом (на GPON 2,4 Гбит / с) мы могли, в теории, использовать 4 ONT одновременно (на PON Port) и выдавать полные 620 Мбит / с на каждом ONT, поскольку мы решили использовать 10G SFP + в качестве восходящего канала ( без учета трафика WAN !).

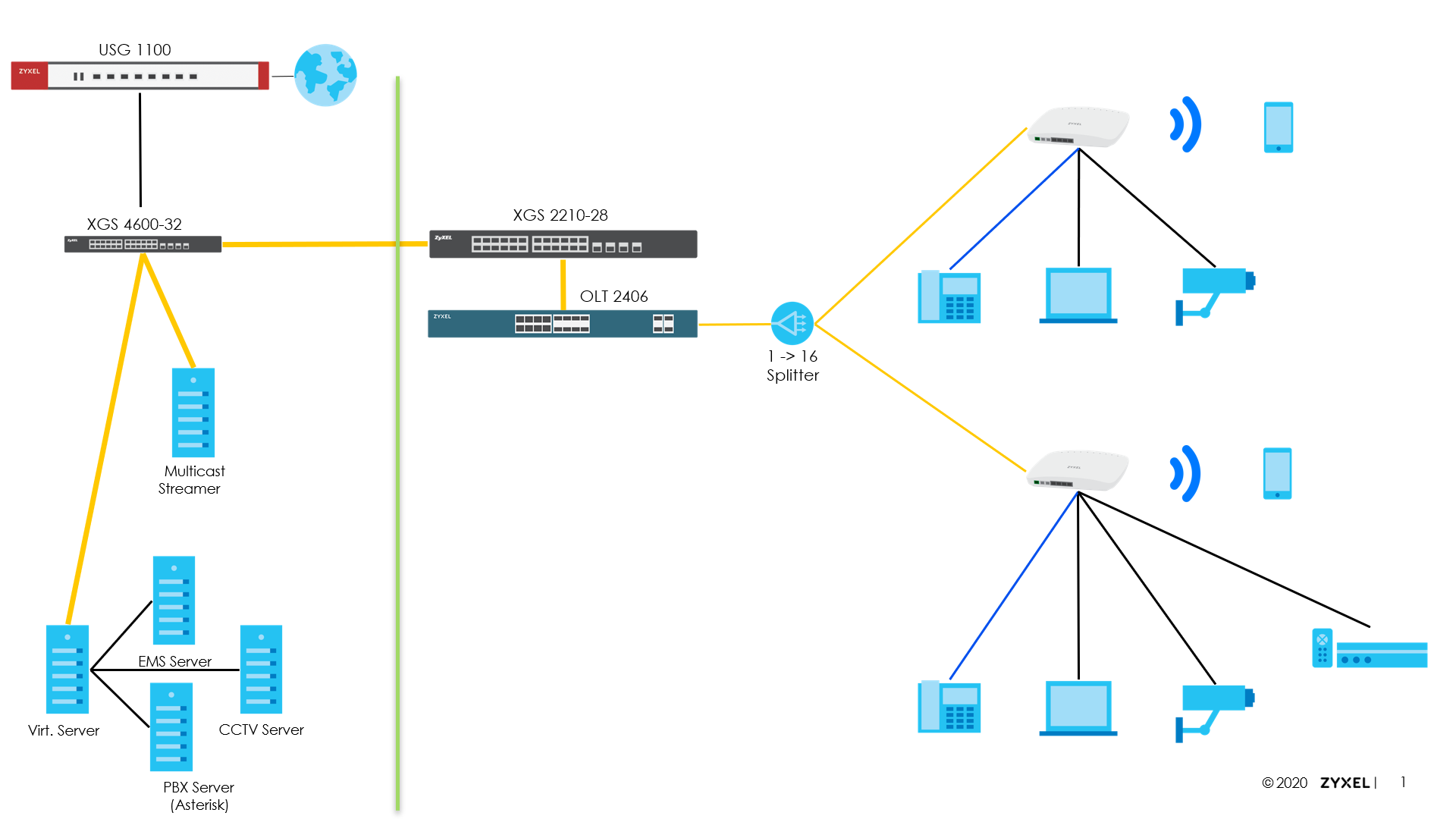

Базовая сеть:

Это приводит нас к базовой сети, где расположены все наши ключевые службы.

Поскольку мы используем GSS Multicast Streamer и нам нужна многоадресная маршрутизация, из-за того, что многоадресная передача использует его собственную подсеть и VLAN, выбор пал на XGS4600 как Core Switch.

Оттуда мы запускаем LACP 2 Гбит / с на XGS2210, который переходит в восходящий канал OLT.

Мы выбрали XGS2210, потому что нам нужен был высокопроизводительный Switch верхнего уровня из-за требований к производительности многоадресного потока.

Если мы разберем предыдущие требования к полосе пропускания, наш LACP в настоящее время способен обрабатывать 2048 Мбит / с пропускной способности, из которых мы в настоящее время используем 2x 20,4 Мбит / с (фиксированное).

Таким образом, наша текущая насыщенность составляет около 2%.

Благодаря возможности 10 Гбит / с XGS4600 и 2210, мы могли (если общая потребляемая пропускная способность в какой-то момент времени потребовала этого) использовать канал 10 Гбит / с вместо LACP 2 Гбит / с.

В этом примере мы также подумали о возможных будущих осложнениях из-за увеличения требований к пропускной способности.

Вывод:

Что мы можем из этого сделать?

1. Планировать установку xPON не так уж и сложно.
2. Расчет пропускной способности очень похож на "стандартную" установку.
3. Часть ImPortant думает о расширяемости установки для возможных дополнительных требований в будущем.

Если у Вас остались вопросы, обращайтесь к нам!
