В этой статье мы развернем и настроим установку GPON / XPON с помощью нашего Центра обслуживания клиентов OLT2406.
Для этой статьи необходимы следующие условия:
- Запуск настройки сети
- Узел OLT
- Запуск и установка обновленного сервера EMS
- Установка запущенного и обновленного клиента EMS
(Вы можете скачать установочные данные EMS здесь)
Наши темы будут охватывать:
- Давай начнем!
- Добавление узла в EMS:
- Настройка узла:
- Настройка VLAN:
- Конфигурация PON:
- Развертывание ONT:
Давай начнем!

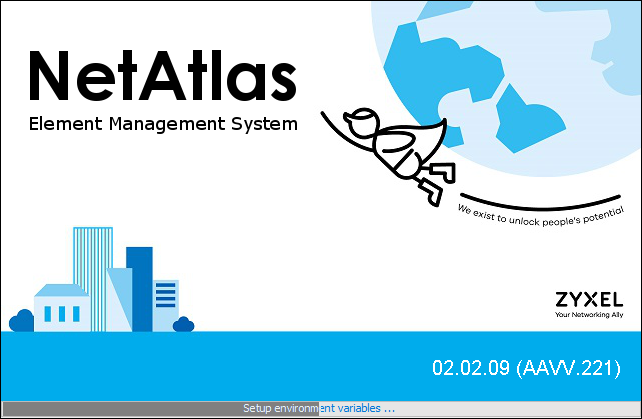

Для начала нам нужно запустить клиента:

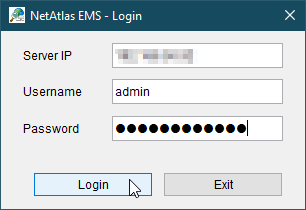

Войдите в систему с учетными данными сервера EMS:
Добавление узла в EMS:

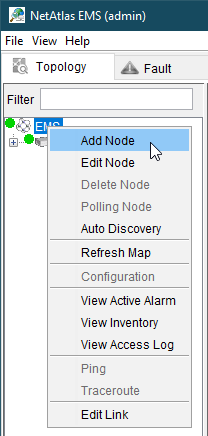

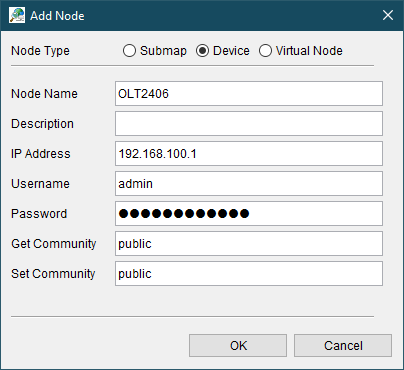

EMS -> "right click" -> Add Node
"Device"
Дайте узлу имя и, возможно, краткое описание.
Введите управляющий IP-адрес OLT и введите свое имя пользователя и пароль.

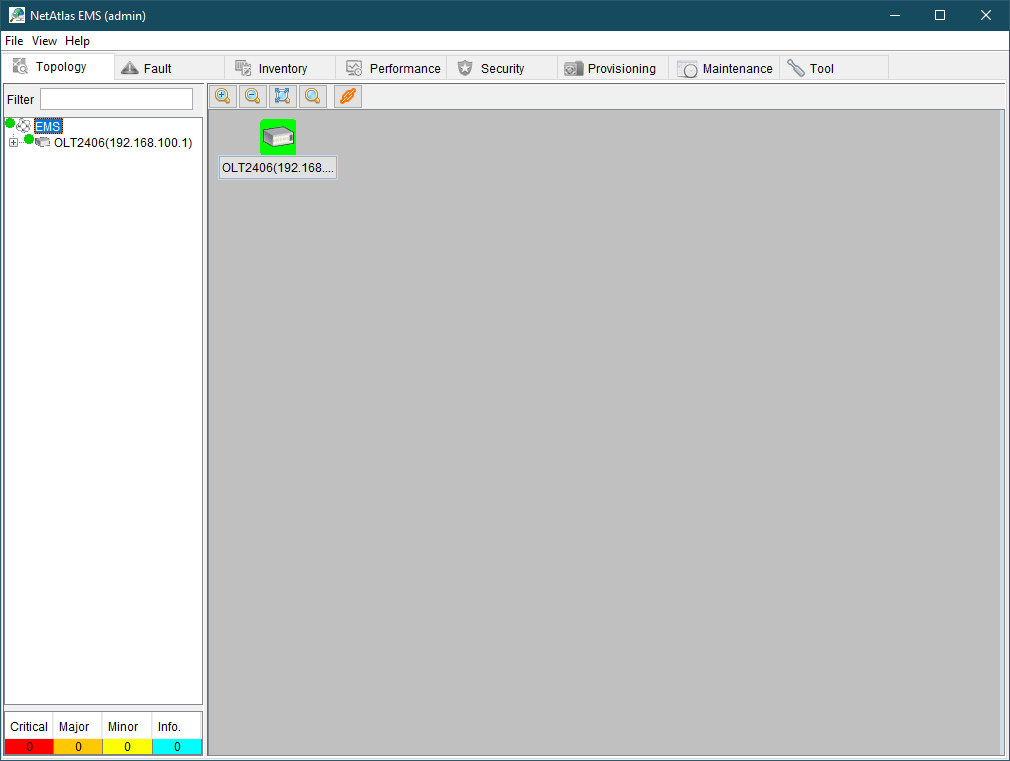

После того, как вы нажмете «ОК», ваше окно должно выглядеть так:
Настройка узла:

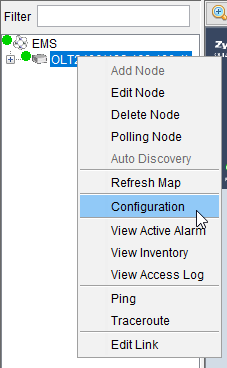

"Your Node" -> "right click" -> Configuration
Настройка VLAN:

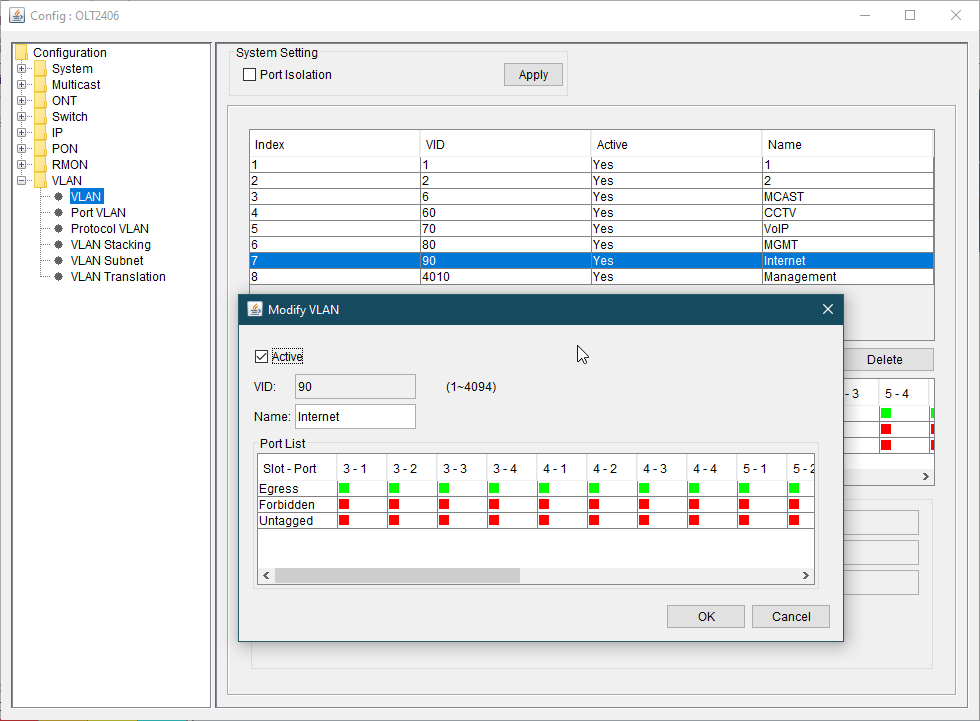

Configuration -> VLAN -> VLAN

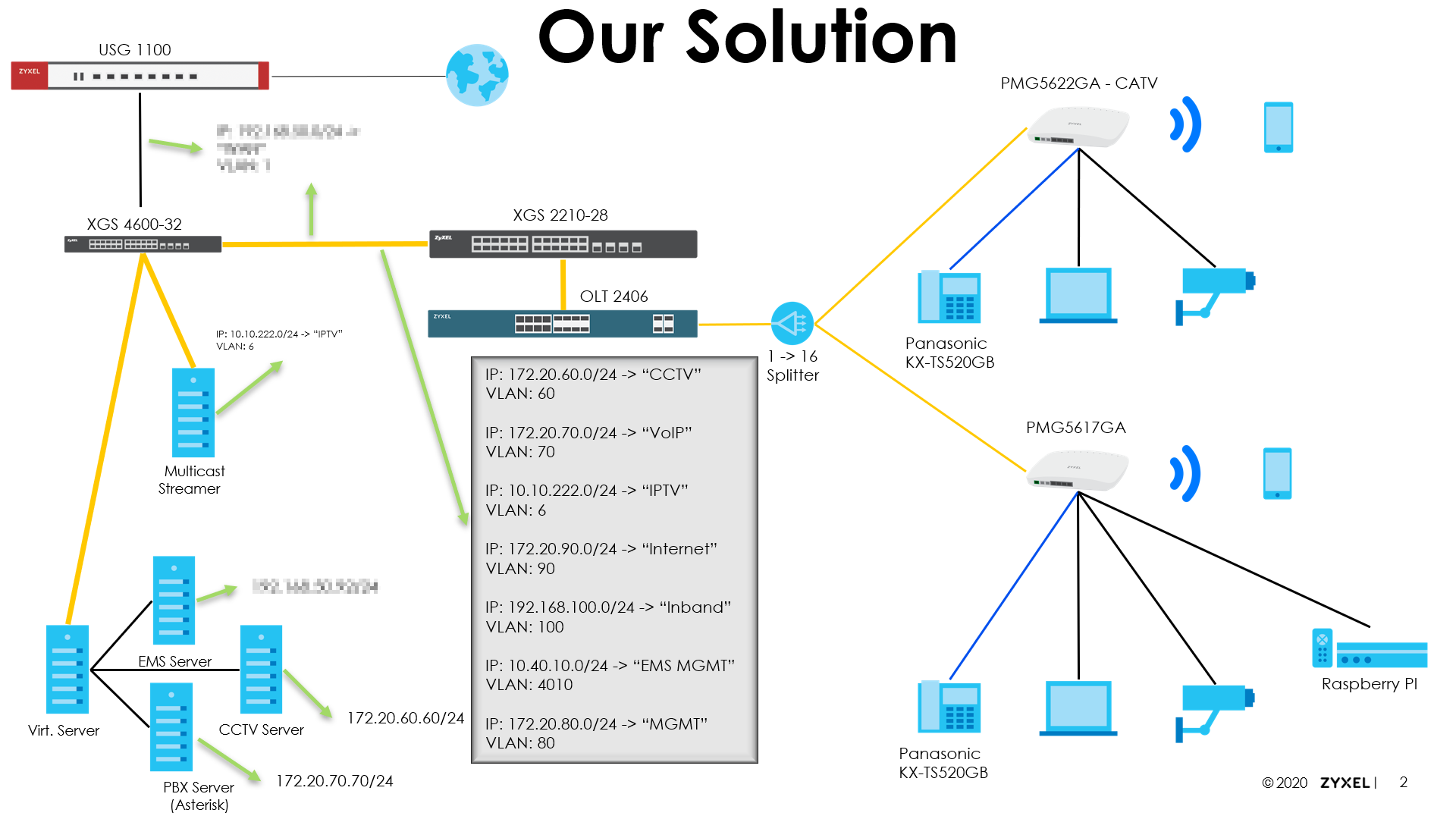

Теперь мы можем продолжить и настроить нашу VLAN и DHCP в соответствии с нашей запланированной топологией:
Мы не настраиваем VLAN 100, поскольку он будет отправляться как нетегированный трафик по восходящей линии Port Switch в OLT.
А также VLAN4010, который уже предопределен в программном обеспечении OLT и используется для внутреннего управления ONT.

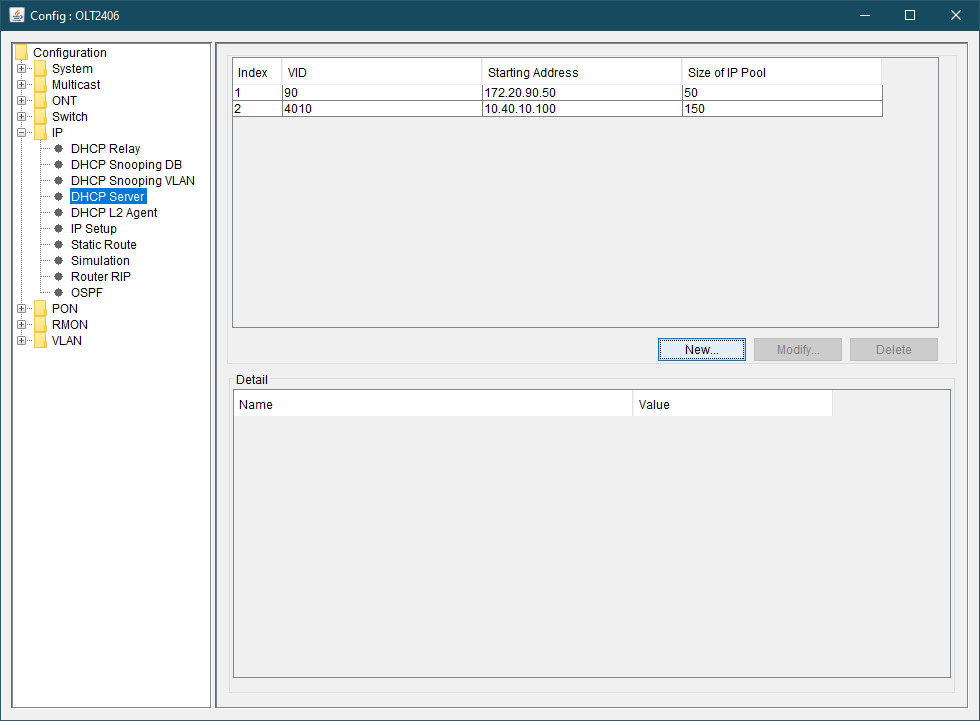

После этого мы настраиваем внутренний DHCP-сервер для VLAN90, который будет Gateway по умолчанию и IP-адресом WAN наших ONT.
Все остальные настройки, связанные с DHCP, выполняются на нашем Gateway (USG).
Configuration -> IP -> DHCP Server
Конфигурация PON:

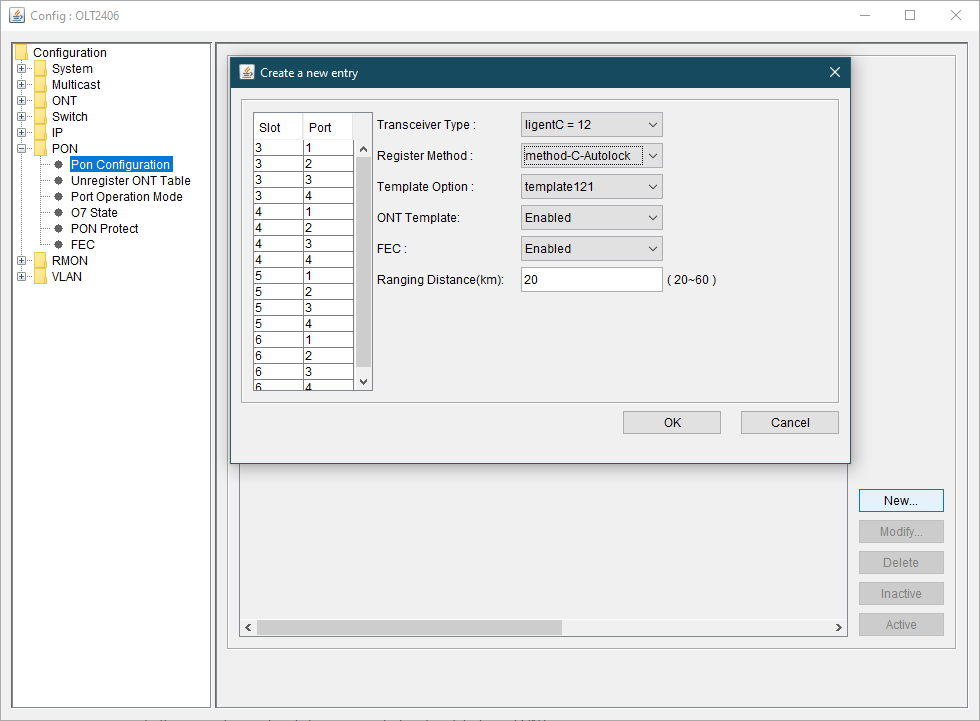

Configuration -> PON -> Pon Configuration
В качестве последнего шага нам нужно настроить поведение регистрации ONT OLT.
Я настроил OLT для автоматического приема и регистрации подключенных ONT с их серийным номером и паролем.
Развертывание ONT:
В этом примере мы уже подключили и обновили наши 2 ONT.

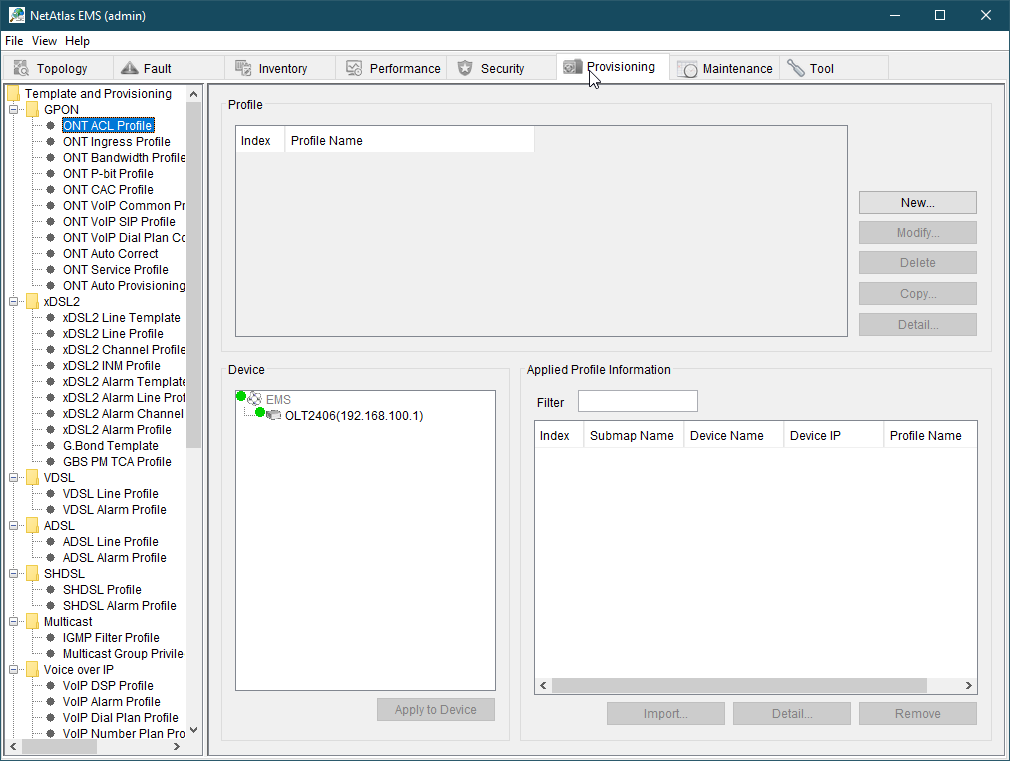

click on "Provisioning"

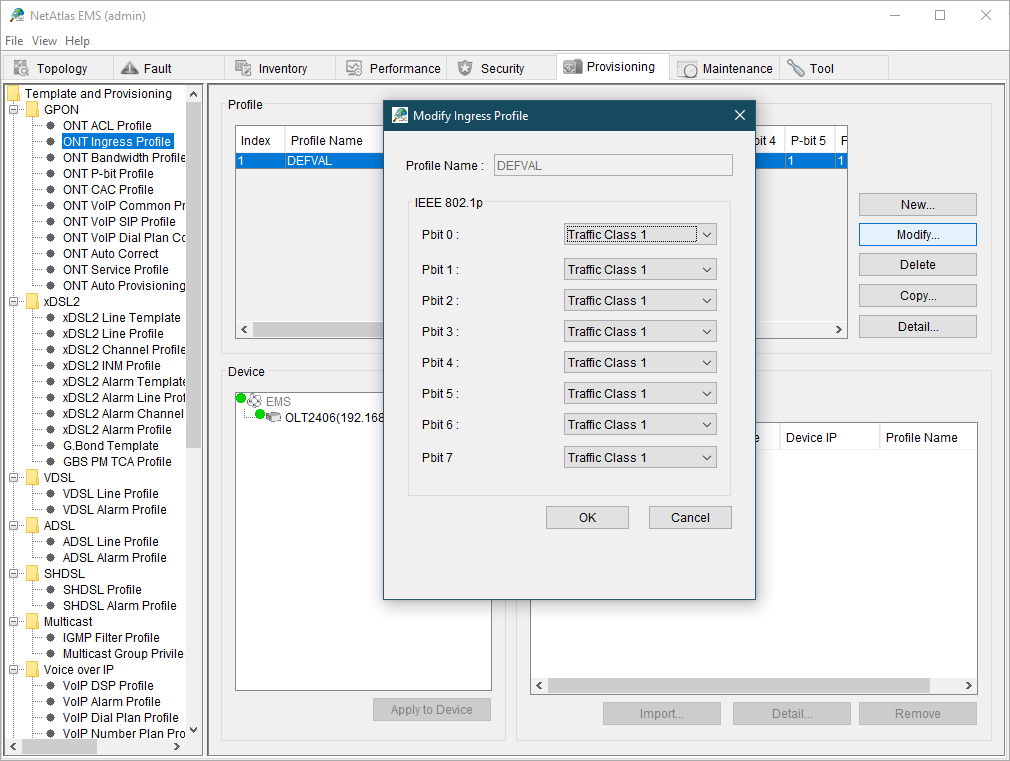

Ingress Profile
Если его еще нет, мы создаем профиль "DEFVAL"

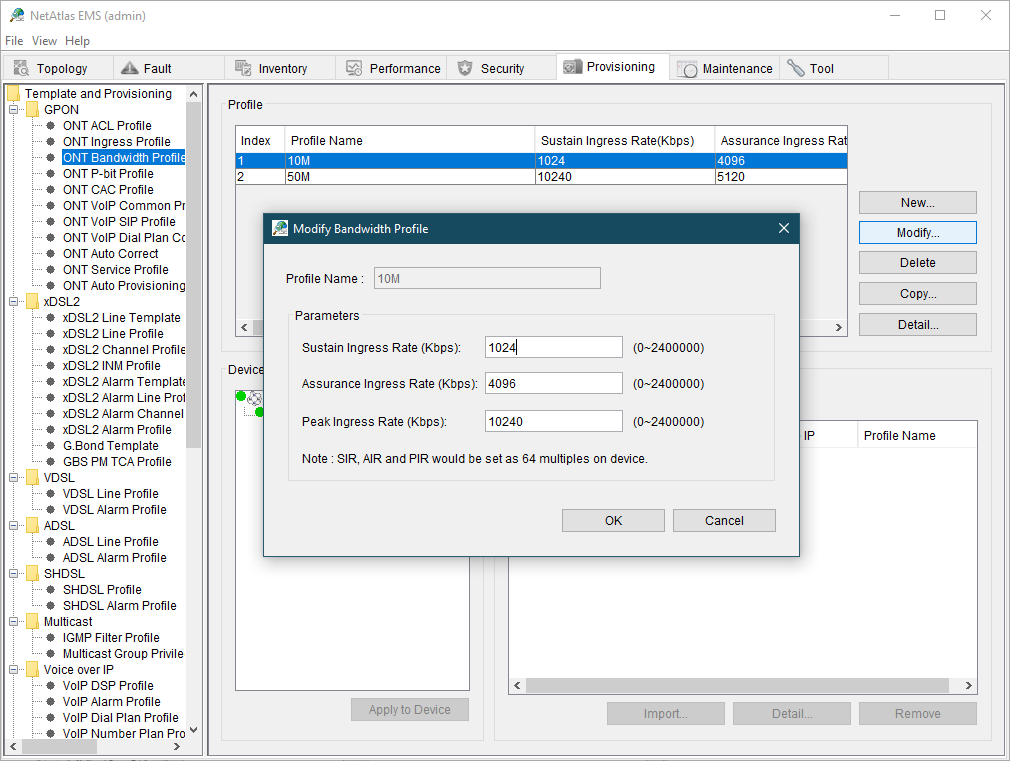

Bandwidth Profile
Здесь мы создаем различные профили пропускной способности для наших восходящих и нисходящих каналов ONT.
Для этого примера я создал профиль загрузки 10 Мбит и профиль загрузки 50 Мбит.
Sustain Ingress Rate
равно минимальному значению скорости или нижнему порогу.
"Device"0
равно гарантированному значению скорости
"Device"1
равно максимально возможной пропускной способности с этим профилем
Модуль BWM всегда будет пытаться обеспечить наилучшую возможную пропускную способность между этими значениями (рассчитывается с использованием общего количества пропускной способности, потребляемой всеми ONT).
"Device"2
Настройка VoIP состоит из нескольких шагов:

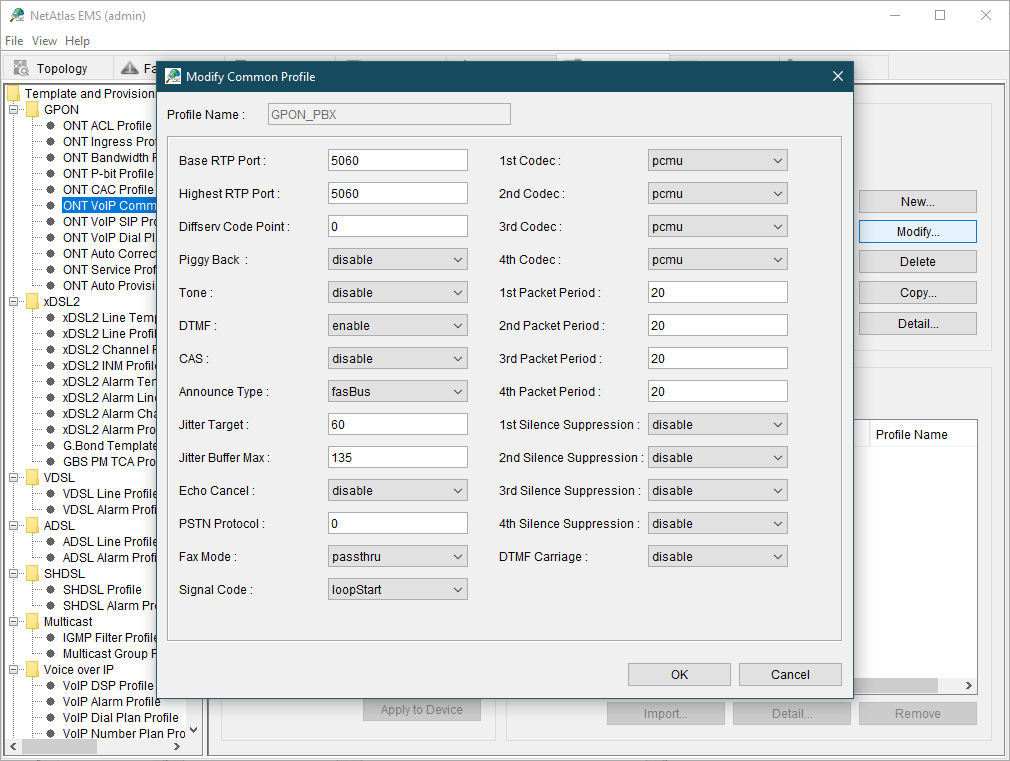

Во-первых, нам нужно настроить общие настройки SIP / VoIP на OLT (настройки в значительной степени зависят от вашей АТС)
"Device"3

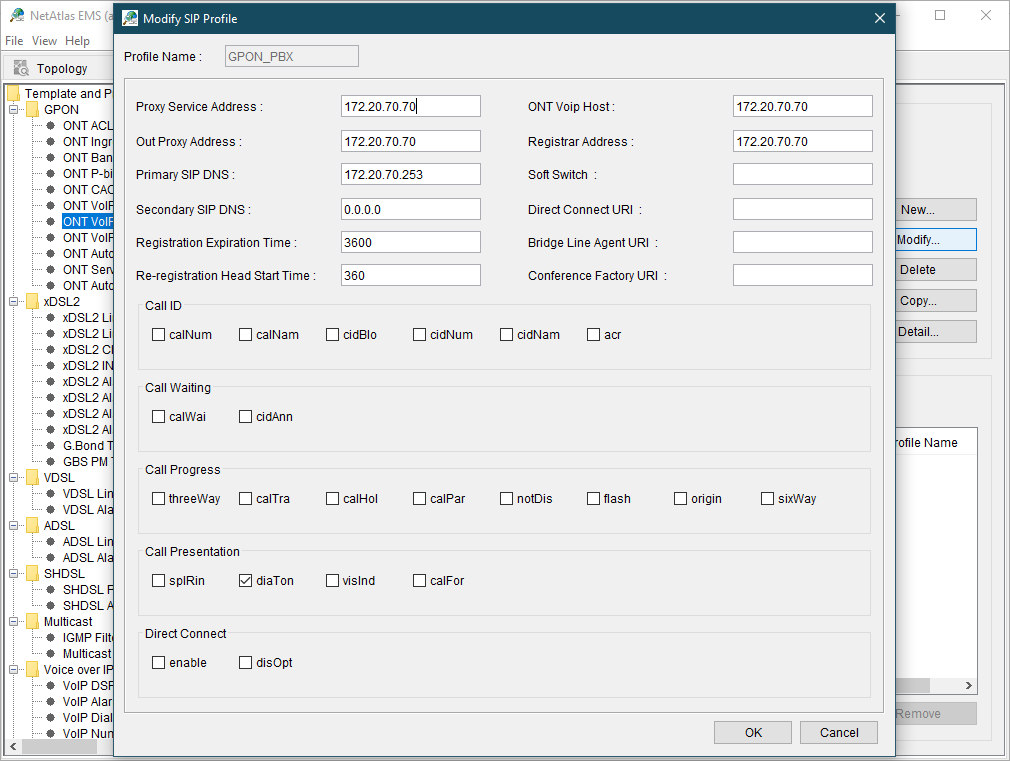

Теперь мы создаем профиль SIP, который сообщит нашему ONT, где находится наша АТС и какие функции supports.
"Device"4

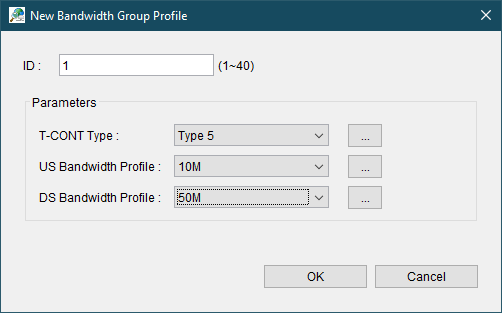

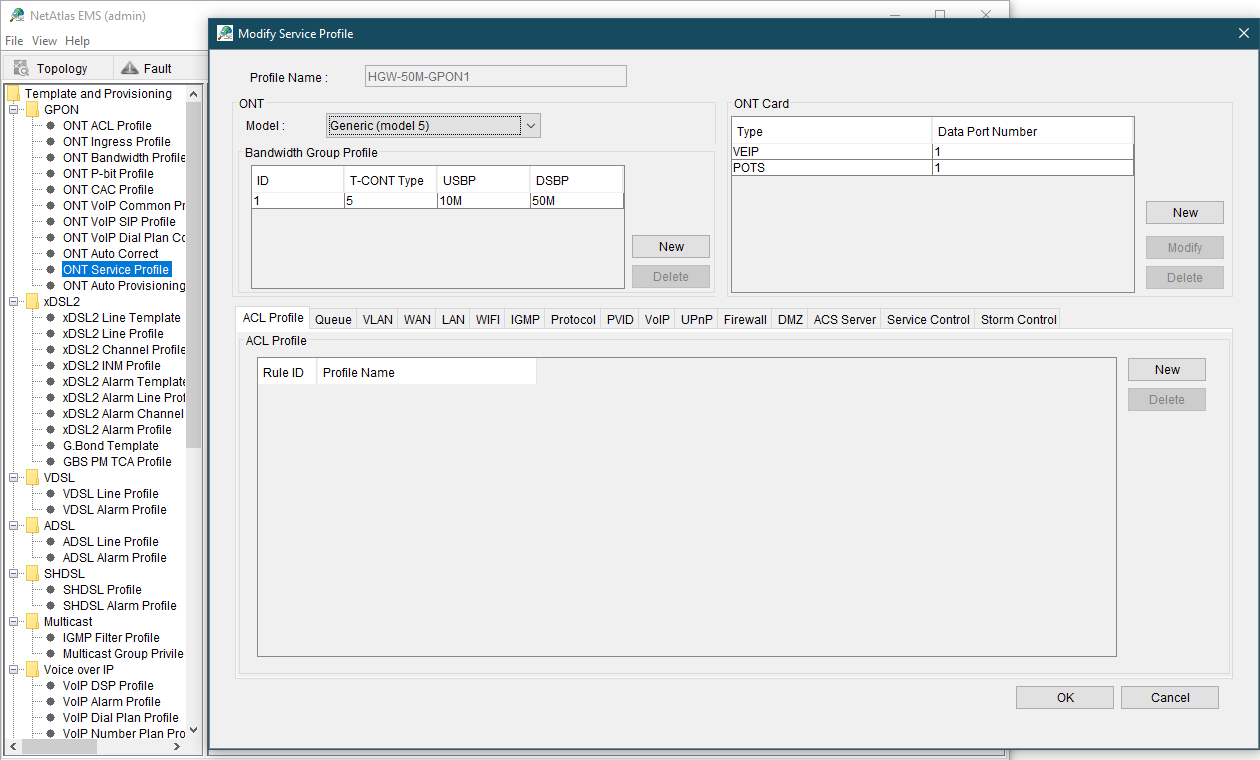

Пришло время настроить профиль обслуживания для наших ONT.
Профиль услуги соответствует конфигурации, применяемой к ONT.
Поскольку мы используем PMG5617GA и PMG6522GA, мы выбираем Generic (модель 5)
В качестве BGP мы настроили следующее:

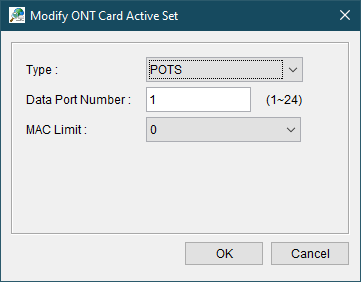

Затем добавляем новую карту ONT (POTS):
Это необходимо, потому что мы используем аналоговые телефоны на FXS Ports ONT.

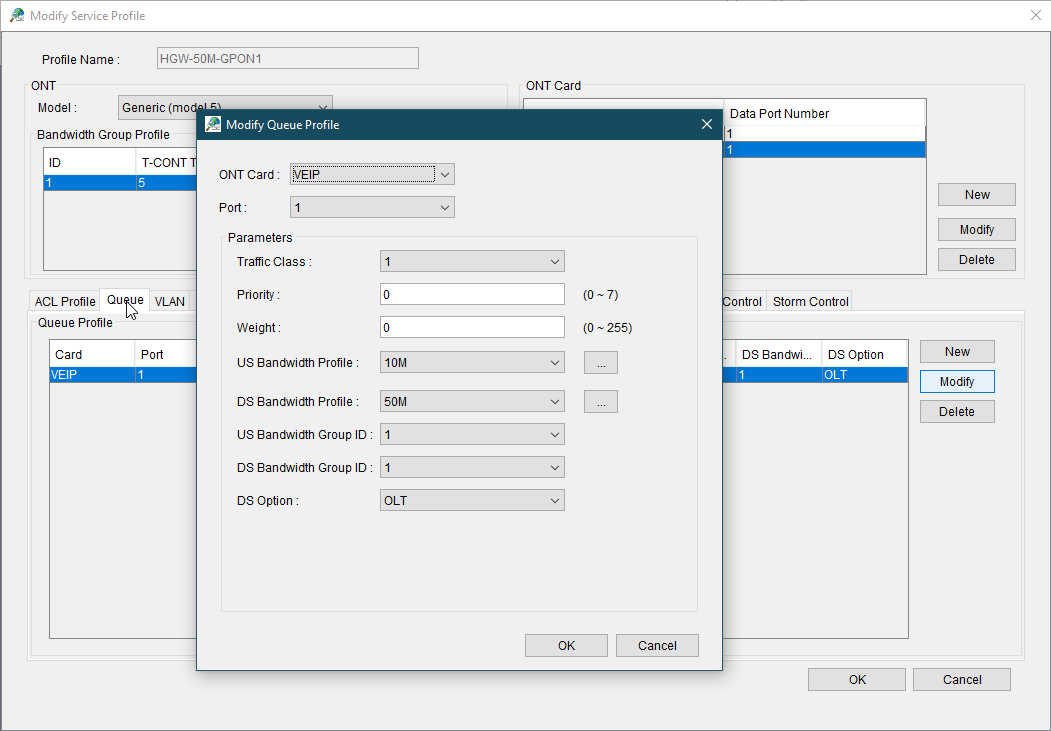

Далее идет очередь UniPort, в которой мы настраиваем наше базовое управление пропускной способностью:

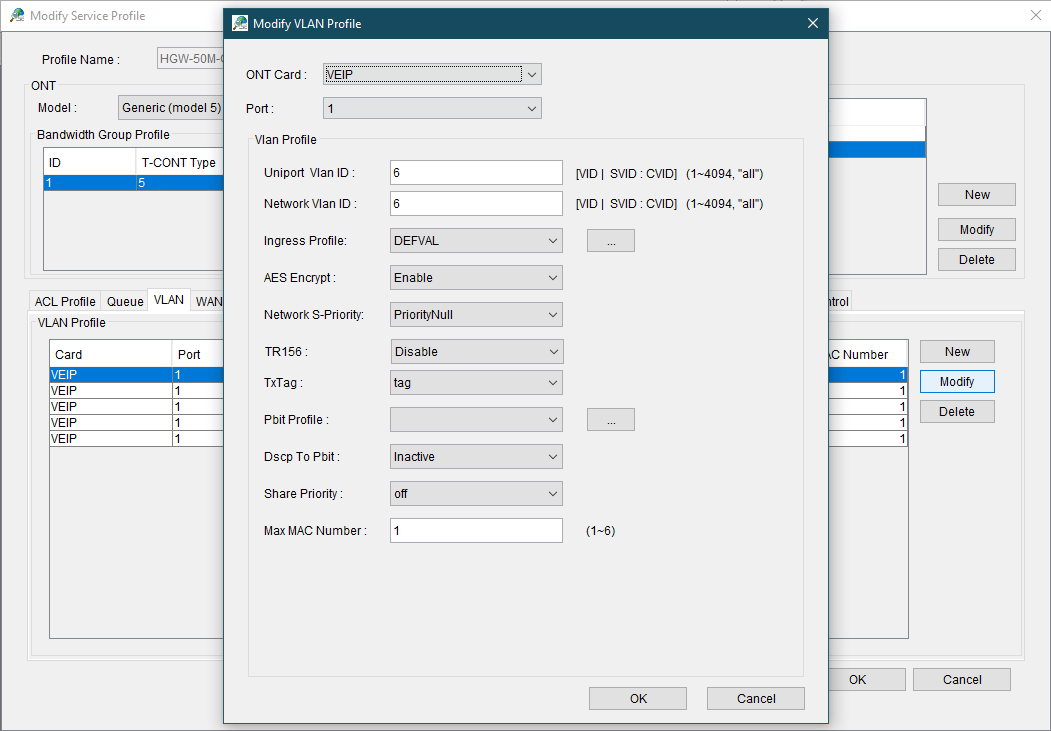

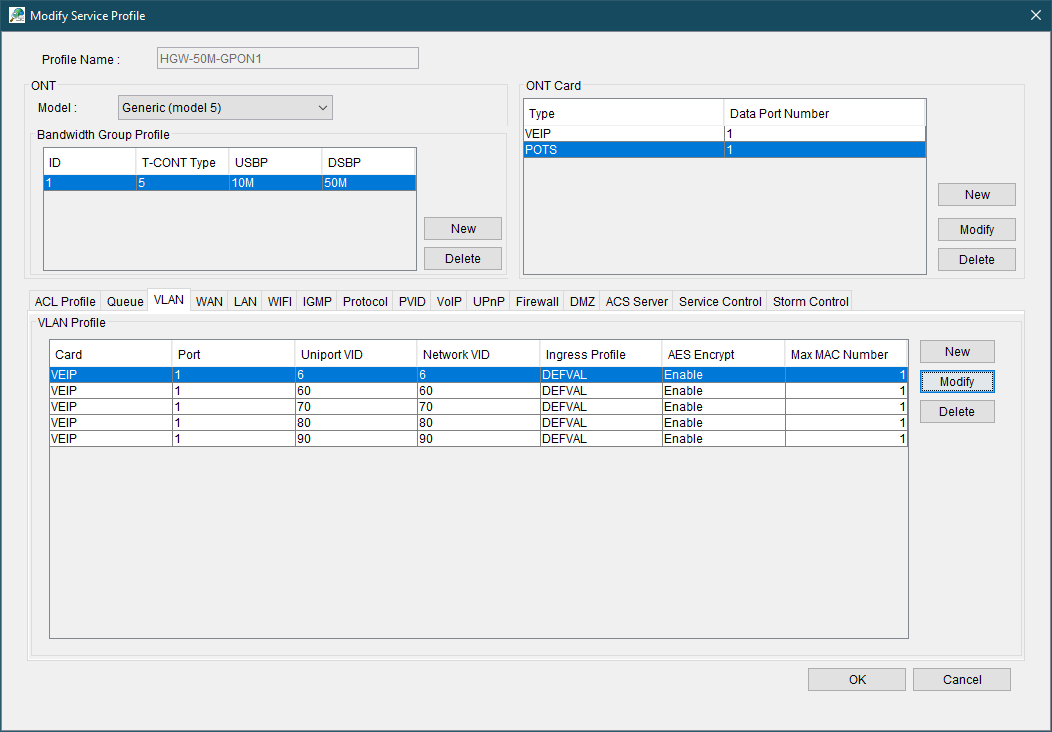

Далее настраиваем VLAN на ONT:
Что должно выглядеть примерно так в конце. Опять же, имейте в виду, что мы используем наш пример настройки GPON, поэтому настройки могут отличаться для вас!
Одна полезная функция - это шифрование AES, которое вы можете установить индивидуально для каждой VLAN, чтобы связь внутри этого Vlan между OLT и ONT была зашифрована.

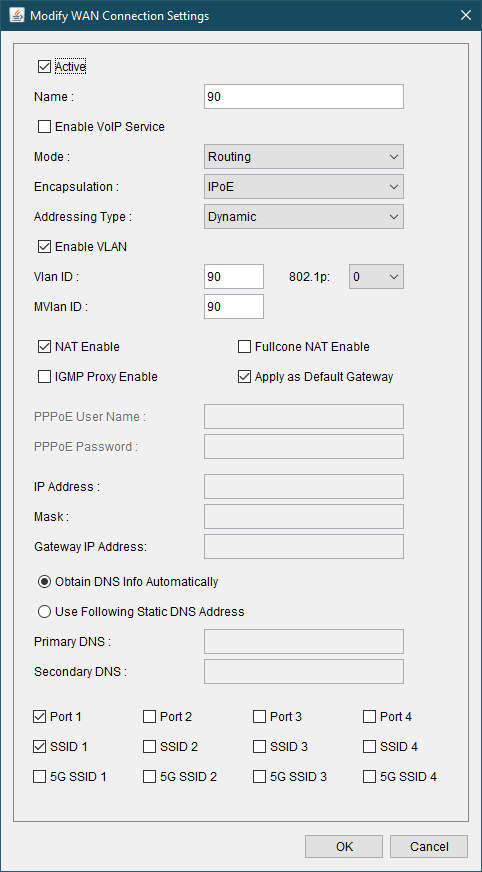

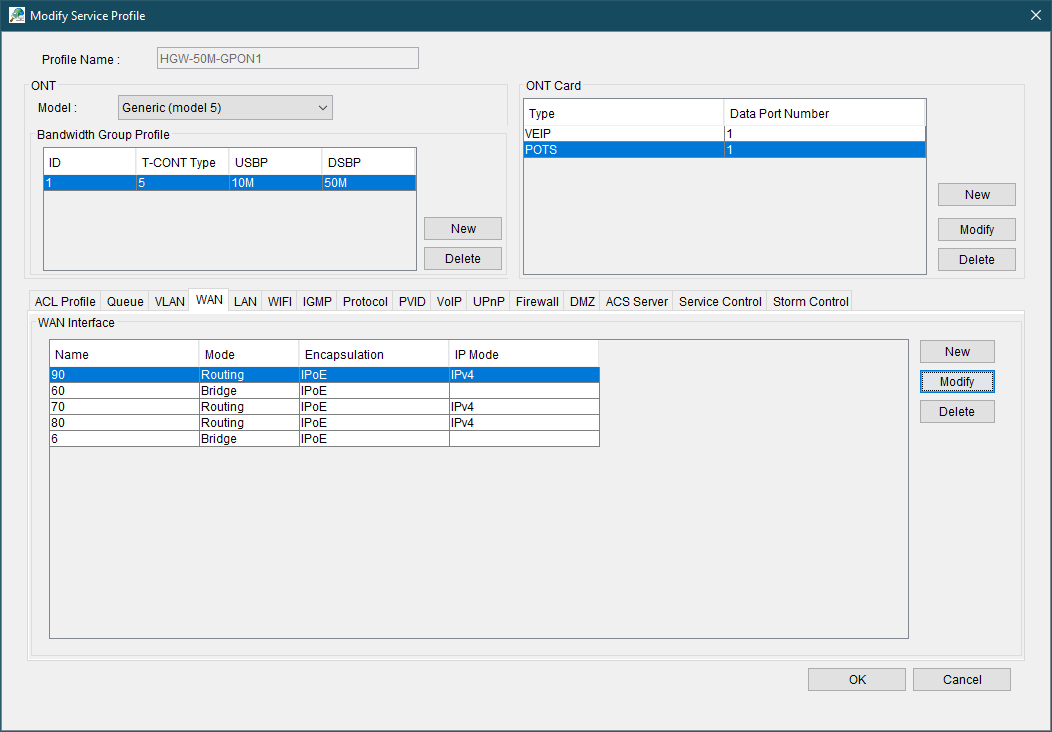

Теперь мы создаем наши профили WAN, которые будут сопоставлены с соответствующими VLAN.
И снова в итоге наша Конфигурация выглядит так:

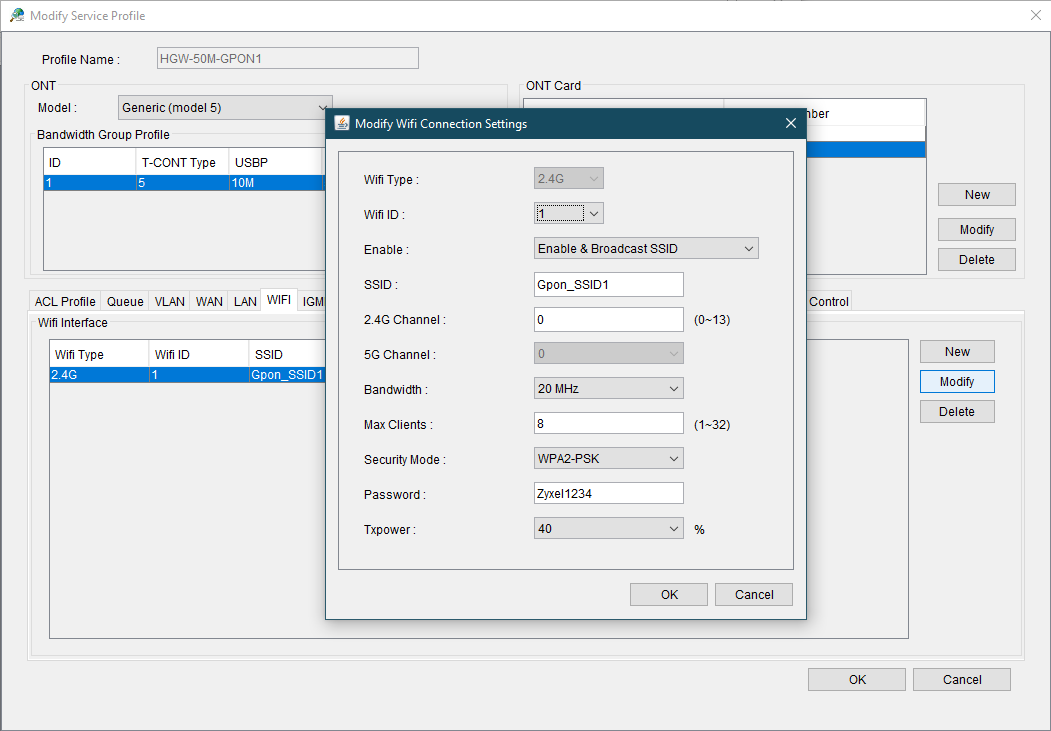

Теперь мы настроим наш профиль WiFi для ONT:

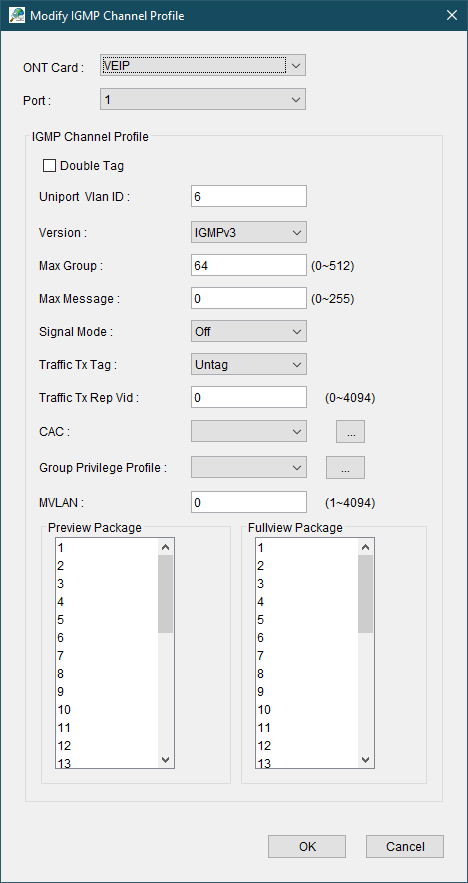

Поскольку мы используем Multicast Streamer для нашего IPTV, нам необходимо установить профиль службы IGMP (настройки в значительной степени зависят от используемого Streamer и VLAN):

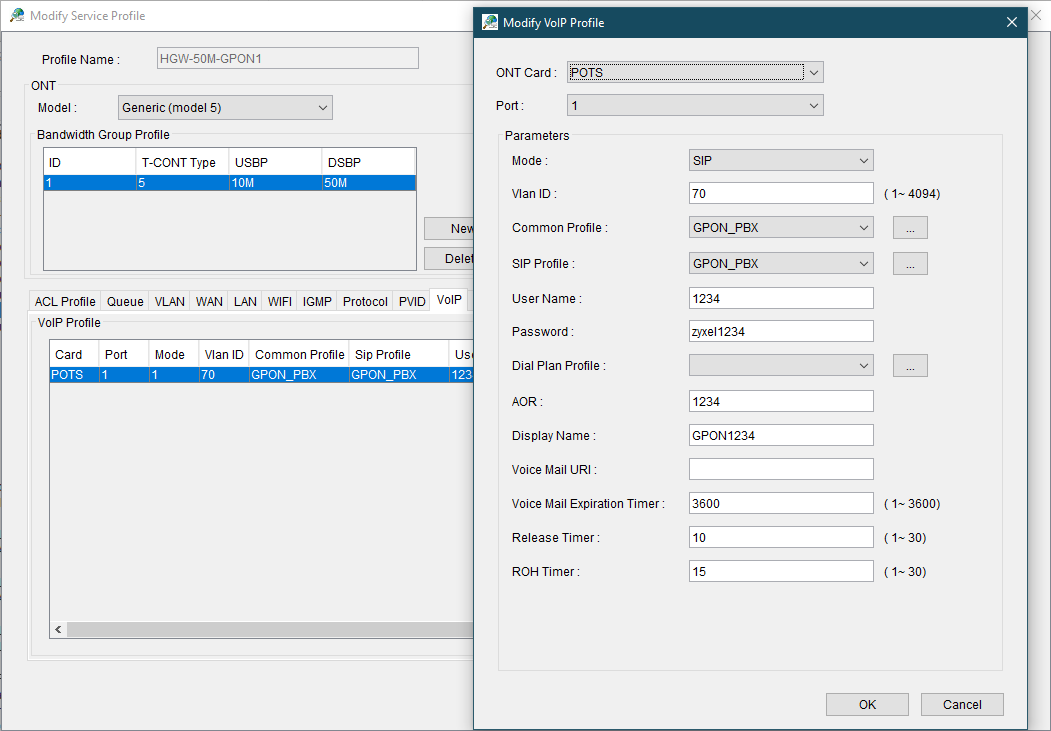

На странице VoIP мы создадим «общий» профиль, так как мы изменим логины для каждого ONT.

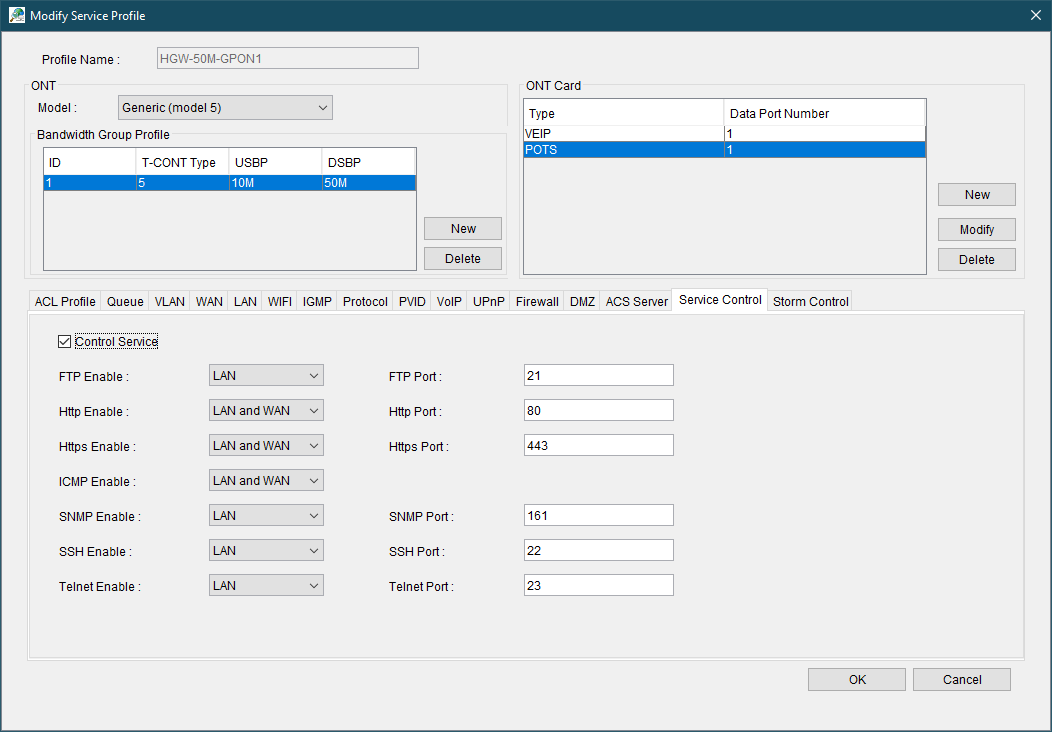

Нашим последним шагом в профиле обслуживания будет активация доступа WAN к ONT, поскольку мы хотим иметь возможность доступа к ним через Mgmt VLAN.
Отказ от ответственности:
HTTP необходим только в том случае, если вы хотите использовать короткую ссылку из веб-интерфейса OLT.
Если эта функция не нужна, мы настоятельно рекомендуем отключить доступ по протоколу HTTP из WAN!
"Device"5

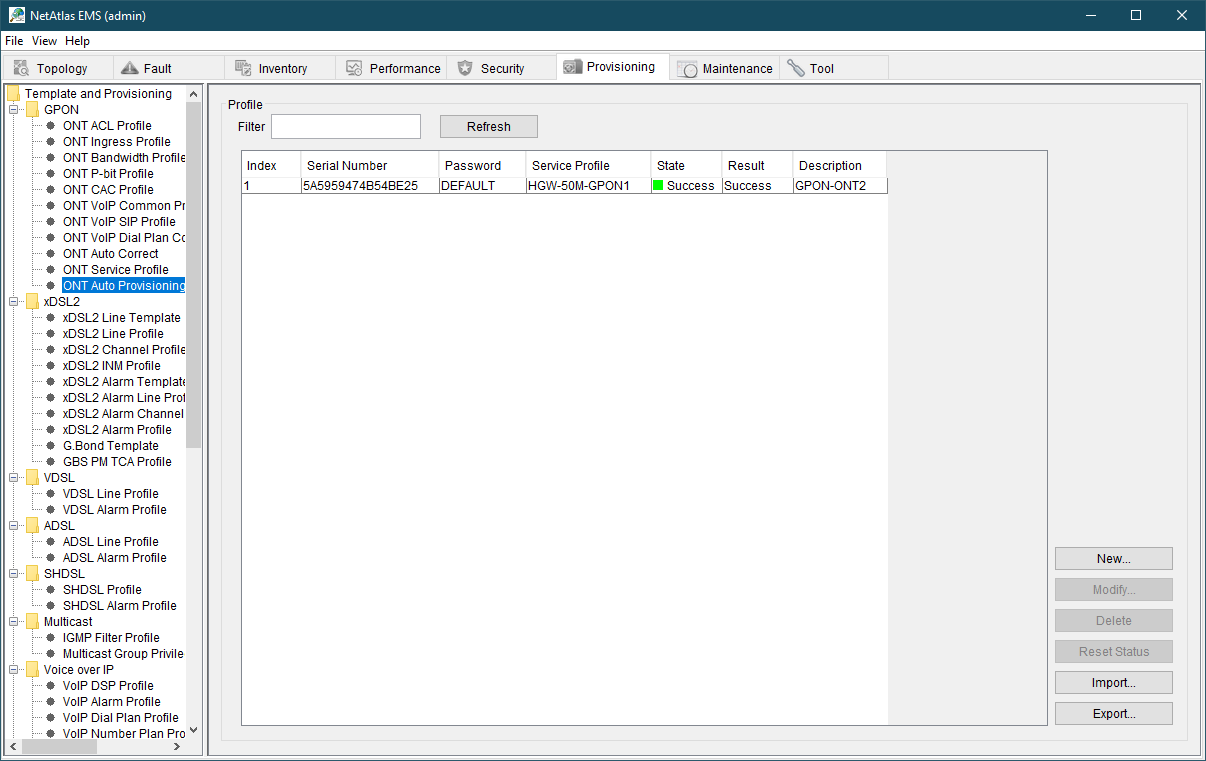

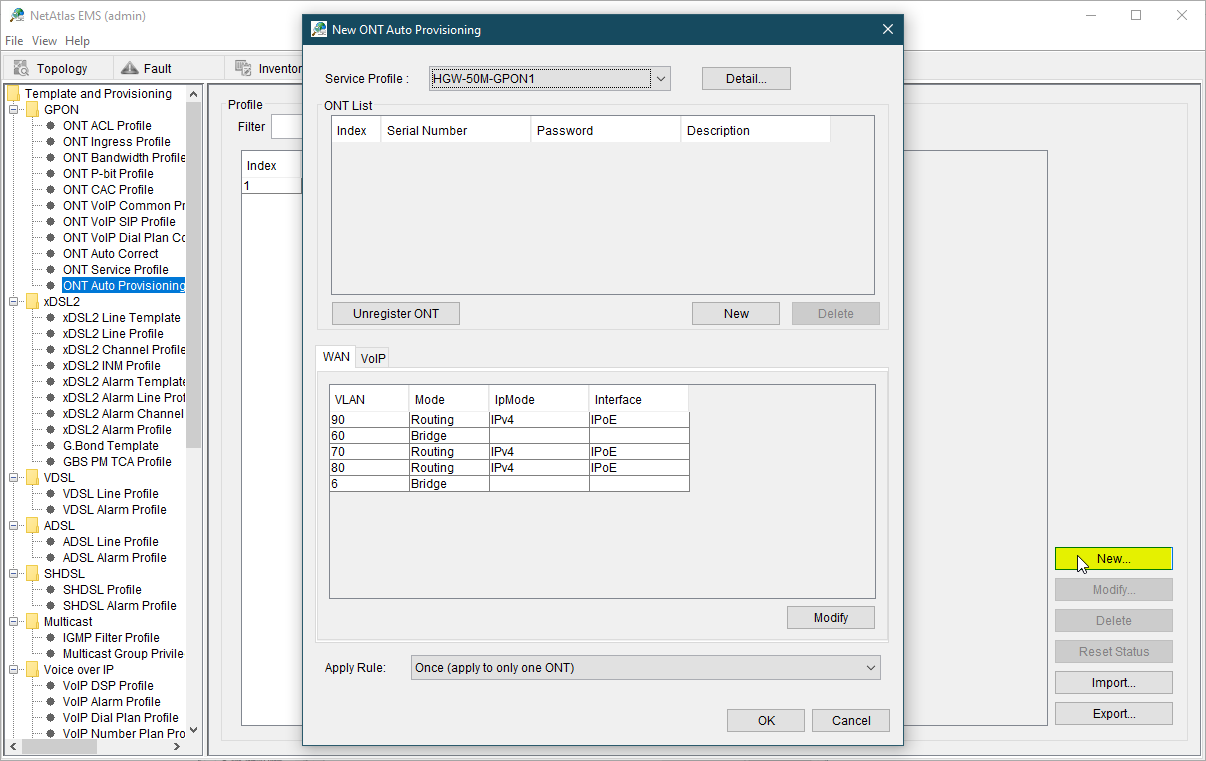

Как видите, у меня уже зарегистрирован и настроен один ONT.

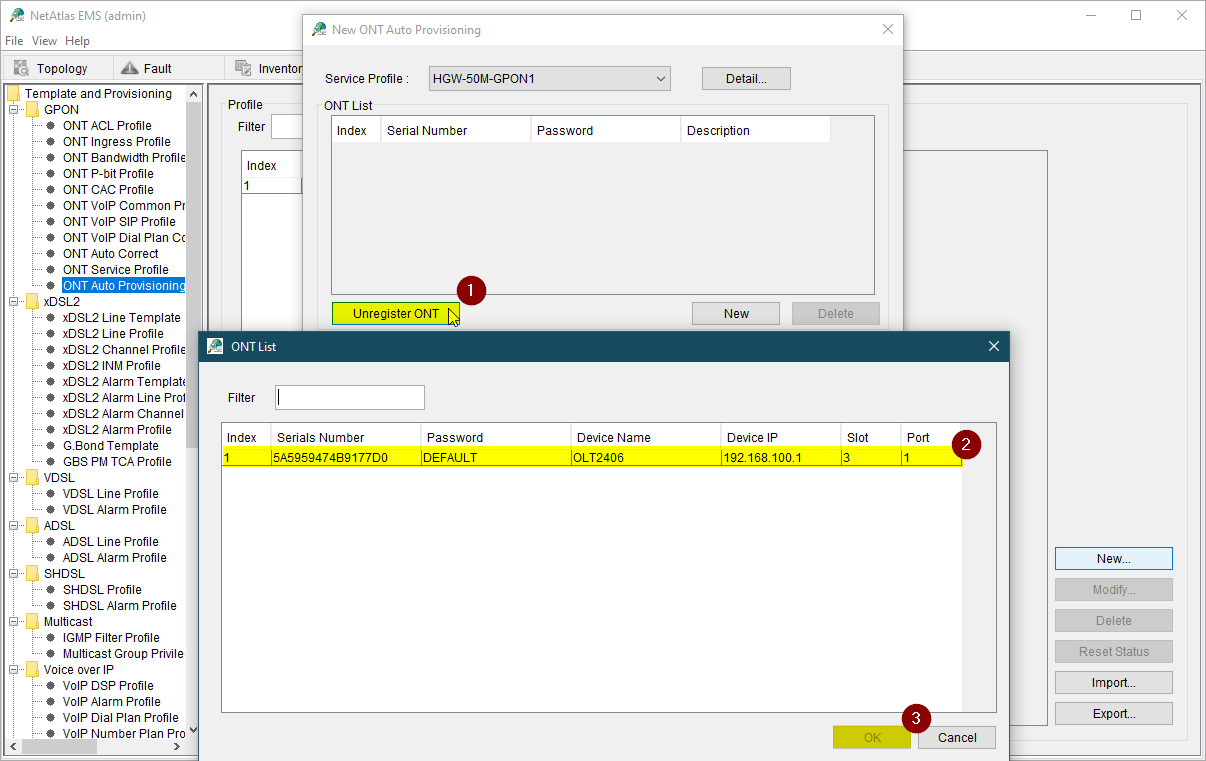

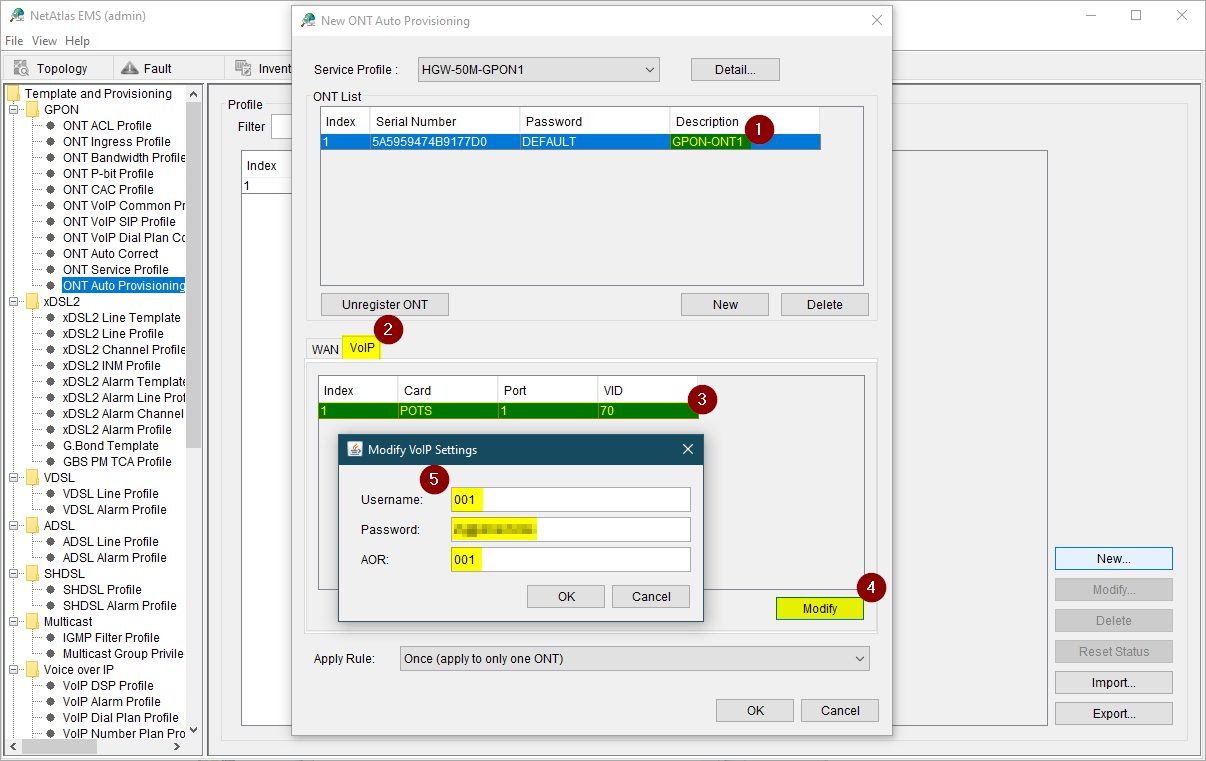

Я собираюсь зарегистрировать второй ONT, выполнив следующие действия:
Я заполнил описание, оставив только интерфейсы WAN (поскольку они предварительно настроены в нашем профиле обслуживания) и изменил данные для входа в систему VoIP.

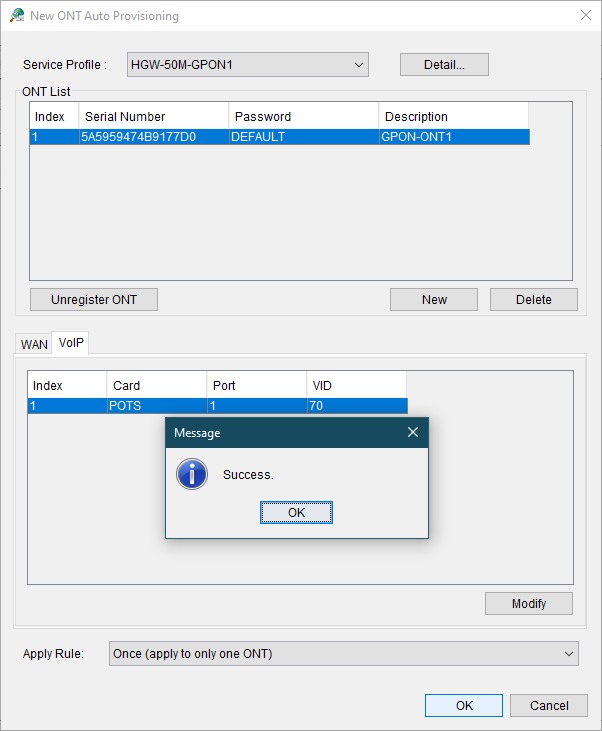

После того, как мы нажмем «ОК» в правом углу, мы должны увидеть сообщение «Успех», и процесс подготовки начнется.

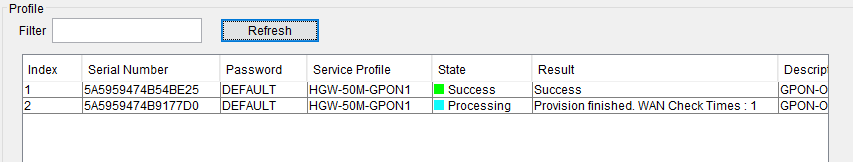

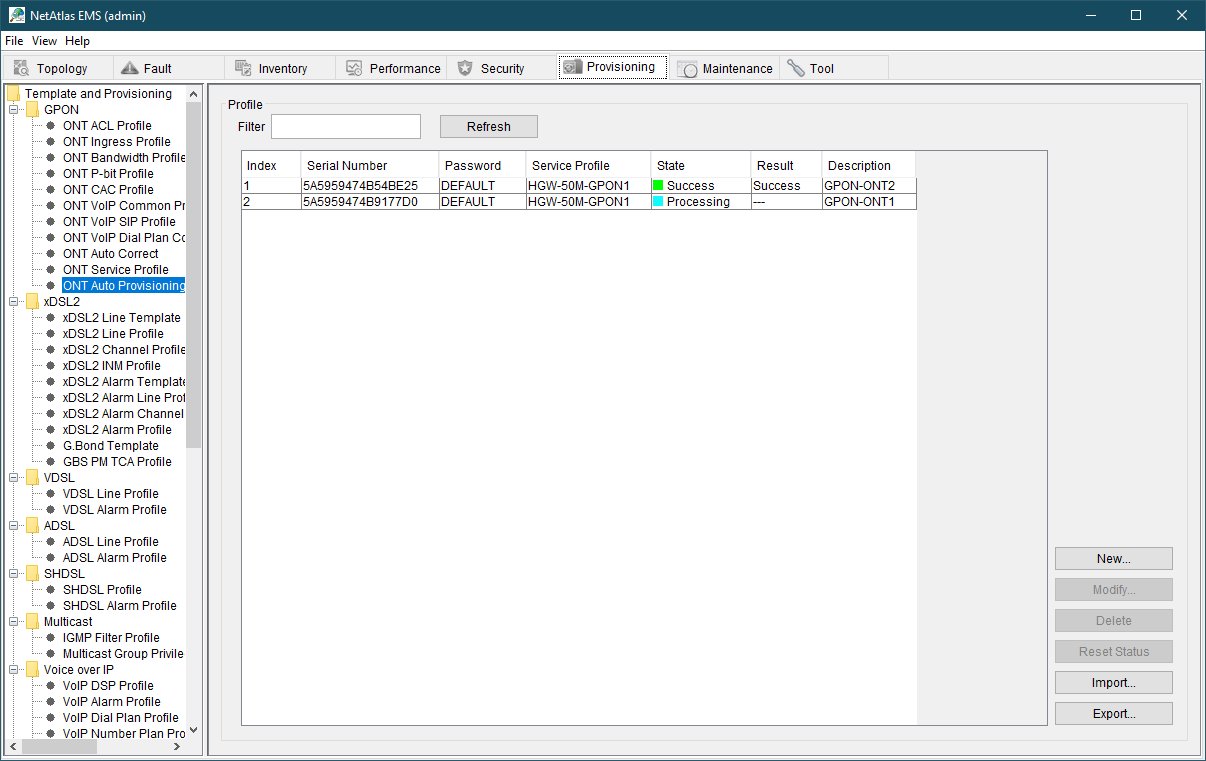

Во время этого процесса мы увидим разные Статусы, если нажмем «Обновить».
Если все прошло успешно, мы должны увидеть это через несколько минут (в зависимости от количества ONT, которое вы предоставляете одновременно).
И это все! Теперь мы успешно настроили и предоставили OLT и 2 ONT.
