[CXC] ZoneDAS: настройка ZoneDAS

Создан 13/08/2020 15:28 - Обновлено 28/08/2024 08:55

Serhii Boiarynov

Важное уведомление:
Уважаемый покупатель, пожалуйста, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем местном языке. Не весь текст может быть переведен точно. Если есть вопросы или несоответствия по поводу точности информации в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Original Version

В этой статье мы продолжаем работу над предыдущими статьями серии:

Итак, мы все еще используем наш пример установки из Customer Experience Center.

В предыдущей статье мы указали, что нам нужна полоса 3, а также добавили полосу 20.

Мы также определили, что хотим использовать диапазон частот Telefonica O².

В этой статье мы будем исходить из следующего:

BU был распакован
Установлены модули OAM или RF
Антенны-доноры настроены
OAK были подключены и подключены к DA.

используемые сокращения:

BU = базовый блок
OAM = модуль Off Air
DA = донорская антенна
DU = блок донора
RU = удаленный блок / служебная антенна

Мы рассмотрим следующие темы:

Первый вход в систему:
Настройка времени:
Настройка сотового сервиса:
Настройка сервиса:

Первый вход в систему:

Для настройки нам необходимо сначала войти в систему.

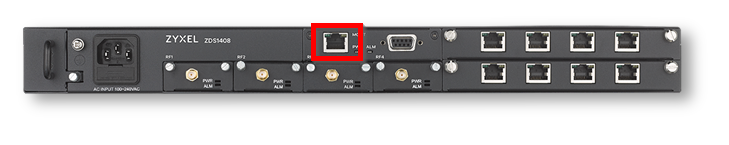

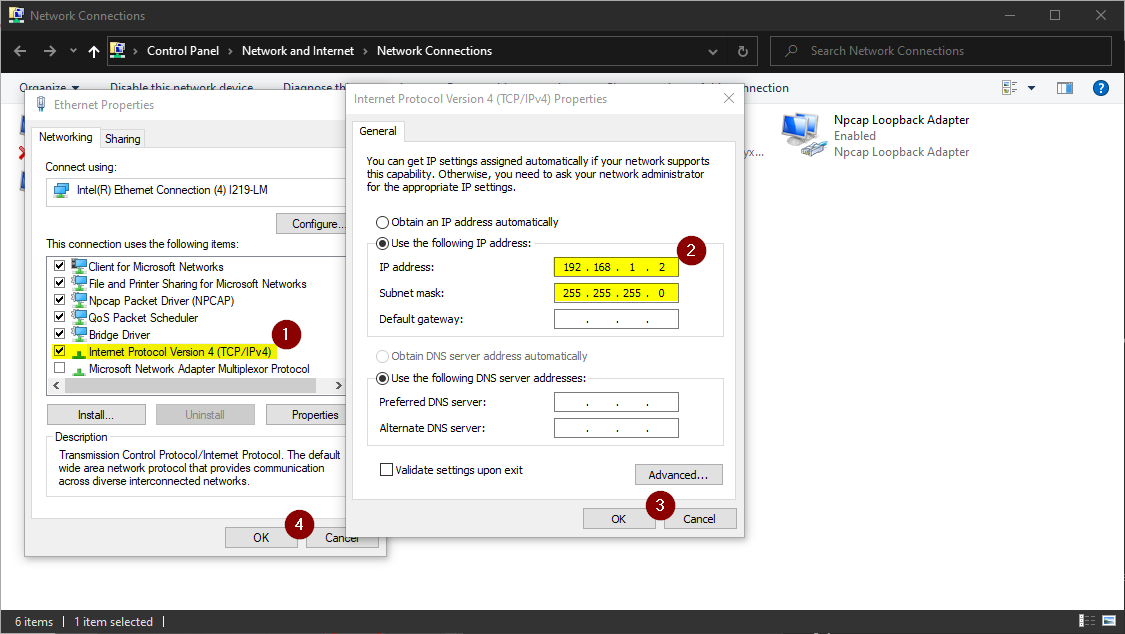

Для этого мы подключаем наш компьютер к интерфейсу управления и устанавливаем следующие параметры.

IP-адрес	192.168.1.2
Маска подсети	255.255.255.0

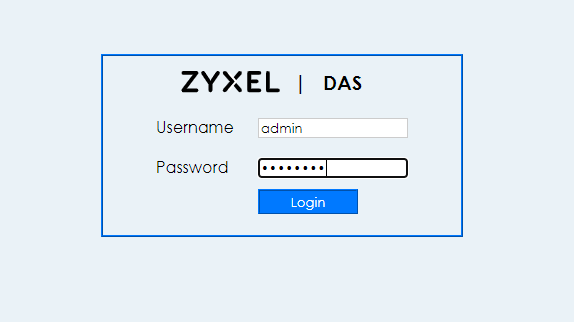

Затем открываем Webbrowser и подключаемся со следующими учетными данными:

Данные для входа по умолчанию

IP-адрес MGMT	http://192.168.1.1
Логин	admin
Пароль	12345678

Настройка времени:

Далее нам нужно настроить правильное время.

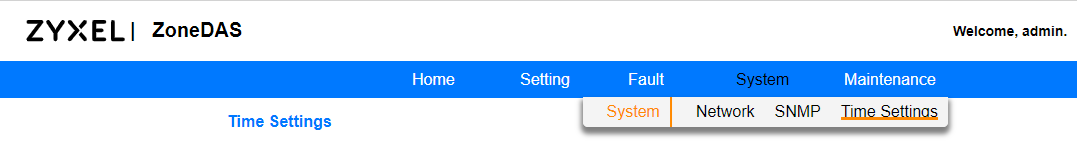

System -> Time Settings

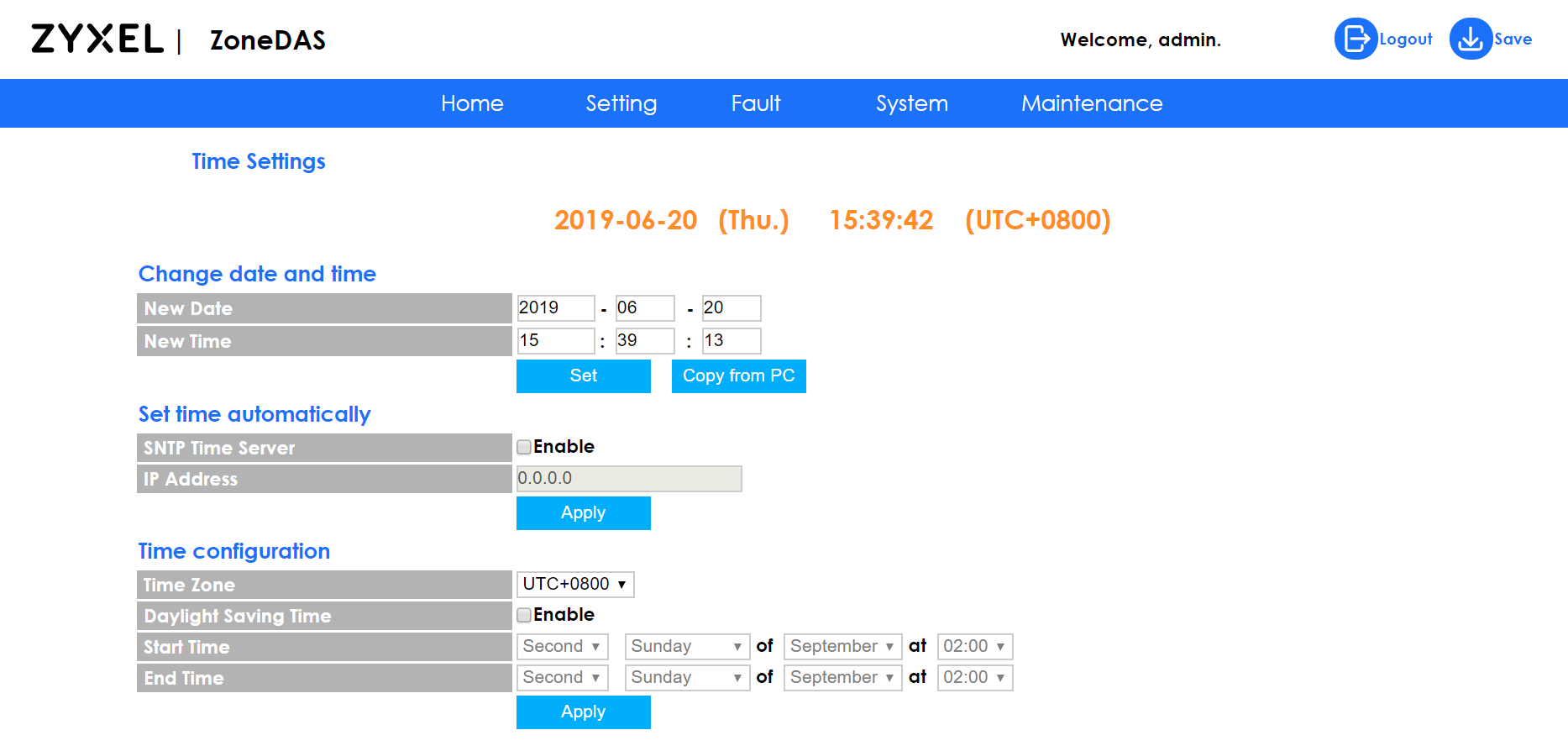

Мы можем либо скопировать настройки времени с нашего ПК, либо использовать NTP-сервер, либо установить время вручную.

Настройка службы сотовой связи:

Чтобы воспользоваться настройками, нам нужно сначала активировать систему.

Позвольте мне немного объяснить, что мы видим на первом экране.

У нас есть подключенный RU (в данном случае RU с внешними антеннами), но он не установлен.

Это видно по синей кнопке "Mount" слева и серому "Connection Wire".

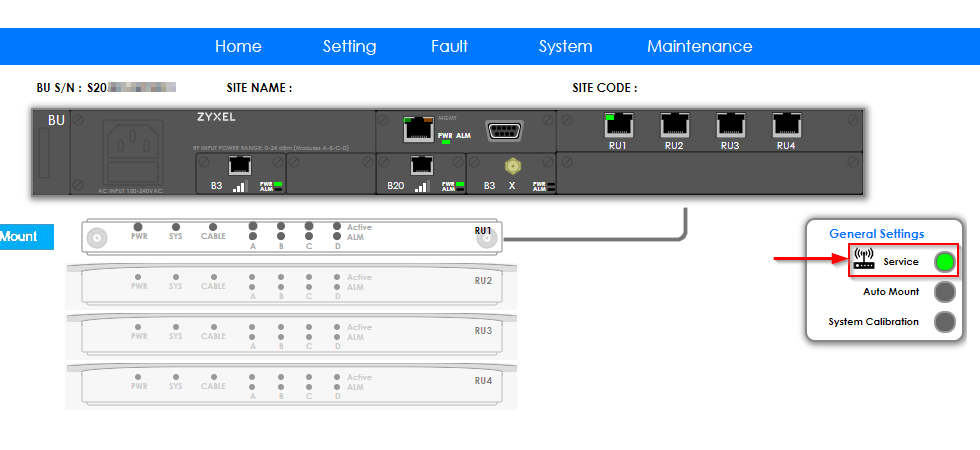

По умолчанию статус службы справа серый (как и автомонтирование и калибровка системы). Если мы нажмем на нее, статус переключится на зеленый, а на модулях начнут загораться светодиоды PWR.

Далее нам нужно "смонтировать" RU.

У нас есть два способа сделать это:

Вручную
Функция автоматического монтажа

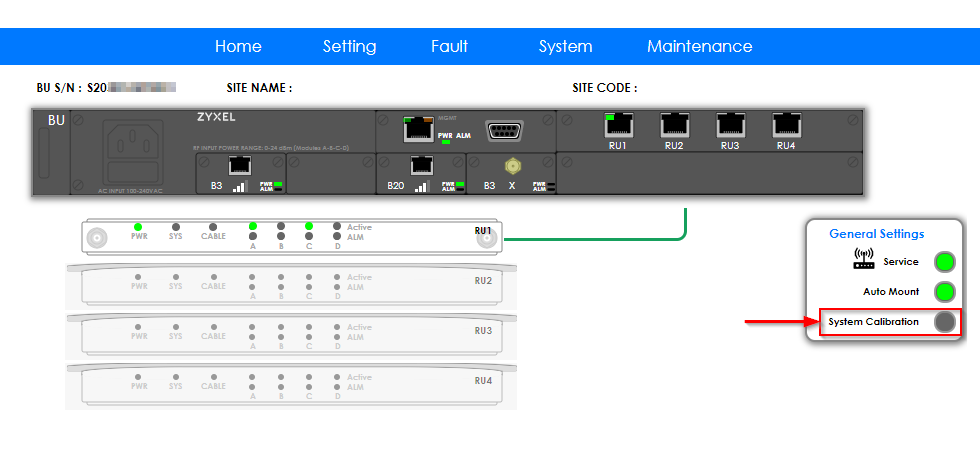

Поскольку мы хотим, чтобы RU монтировался автоматически даже после перезагрузки, мы нажмем на функцию Auto Mount в правой части, и вы увидите, как Link и светодиоды станут зелеными.

Настройка службы:

Теперь нам нужно сообщить нашему BU, что мы хотим делать со всем этим сигналом и какую частоту мы хотим использовать.

Для этого перейдите в раздел

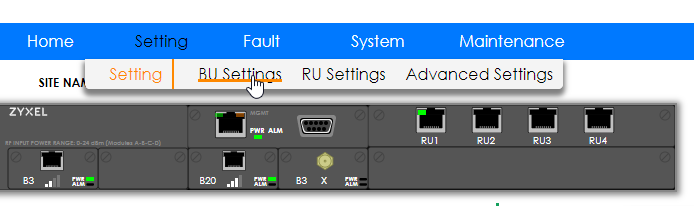

Setting -> BU Settings

Мы уже определили, что хотим использовать диапазон частот Telefonica O².

Поэтому мы поискали в Интернете частоты O²s на BAND 3 + 20 и пришли к следующему результату:

Band 3:

Центральная частота: 1855MHz
Полоса пропускания: 20 МГц

Band 20:

Центральная частота: 801MHz
Полоса пропускания: 10 МГц

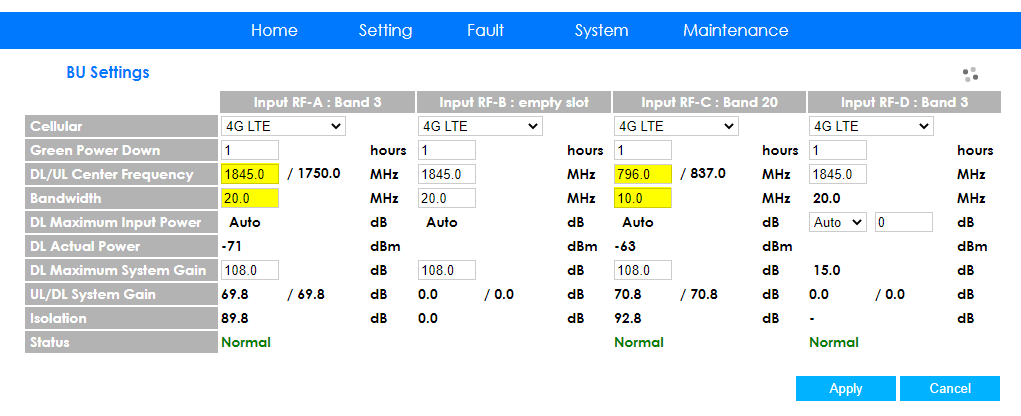

Вы, конечно, уже заметили, что мы ввели разные значения (как показано на скриншоте), это связано со следующим:

ZoneDAS использует начальную точку центральной частоты, рассчитанную по полосе пропускания, что означает в практическом смысле:

Начальная точка для CF 1855: 20MHz BW деленное на 2 = 10MHz (Так как 1855 является "центром" частотного диапазона) -> 1855 - 10 = 1845MHz (Начальная точка частотного диапазона)
