В этой статье содержится руководство по поиску и устранению неисправностей и настройке устройства Zyxel. В ней рассматриваются светодиодные индикаторы передней панели, объясняется значение различных цветов и состояний светодиодов, что помогает пользователям эффективно диагностировать проблемы. В руководстве также рассказывается о входе в веб-интерфейс для управления устройством Zyxel, включая шаги по сбросу к заводским настройкам, работе с PIN-кодами SIM-карт и ручному вводу настроек APN при необходимости. В руководстве также содержатся инструкции по обновлению встроенного ПО.

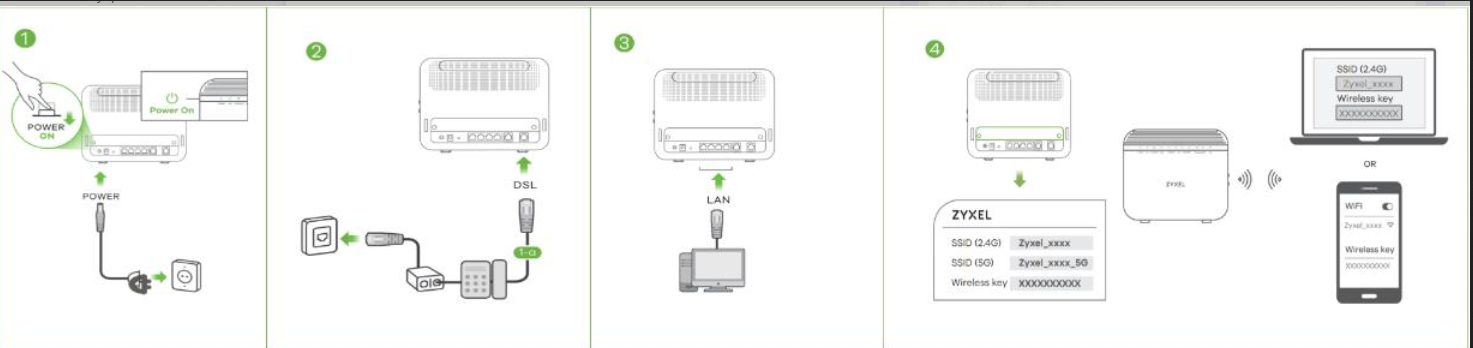

Перед началом операций выполните физические подключения модема следующим образом. Убедитесь, что устройство (телефон, планшет или компьютер), которое вы будете устанавливать, подключено к модему проводным или беспроводным способом.


Знакомство с устройством

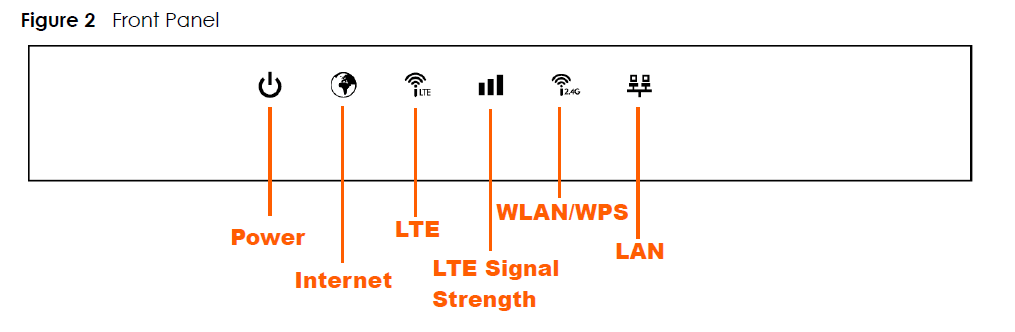

Вы можете определить, что не так с вашим устройством, взглянув на переднюю панель:

СВЕТОДИОД ЦВЕТ СОСТОЯНИЕ ОПИСАНИЕ
Питание Зеленый Включено Устройство получает питание и функционирует должным образом.
Мигает Устройство находится в процессе запуска или восстановления настроек по умолчанию.
Выключено Устройство не получает питание.
Интернет Зеленый Включен WAN-соединение (Интернет) устройства готово.
Мигает Устройство отправляет/принимает данные через глобальную сеть (Интернет).
Выключено Выключено Соединение WAN (Интернет) не готово или не работает.
LTE Зеленый Включен Устройство зарегистрировано и успешно подключено к сети 4G.
Мигает (медленно) Устройство зарегистрировано и успешно подключено к сети 2G/3G.
Мигает (быстро) Устройство ищет доступную сеть 4G/3G/2G.
Выкл. Выключено SIM-карта не вставлена, SIM-карта недействительна, PIN-код неверен или отсутствует услуга.
Уровень сигнала LTE Зеленый Включен Вставлена действительная SIM-карта и включен беспроводной интерфейс WAN (интернет LTE).
Уровень сигнала:
Отличный (RSRP - мощность приема эталонного сигнала) >= -79 дБм
Оранжевый Включено Уровень сигнала:
Хороший / RSRP >= -81 - 95 дБм
Красный Включено Сила сигнала:
Плохой / RSRP >= -97 дБм
Мигает Сигнал LTE отсутствует, поскольку не вставлена действующая SIM-карта и/или отключено подключение к Интернету (интерфейс WAN).
WLAN/WPS Зеленый Включен Устройство готово к работе, беспроводная локальная сеть 2,4 ГГц включена, но не отправляет/принимает данные через беспроводную локальную сеть.
Мигает (медленно) Устройство отправляет/принимает данные через беспроводную локальную сеть (WiFi).
Мигает (быстро) Устройство ведет переговоры о WPS-соединении с беспроводным клиентом.
Выкл. Выключено Беспроводная локальная сеть (WiFi) не готова, произошел сбой или WPS отключен.
LAN Зеленый Включен Подключение устройства к локальной сети готово.
Выключено Выключено Подключение к локальной сети не готово или завершилось неудачей.

Вход в веб-интерфейс

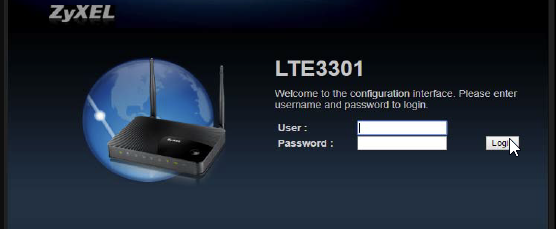

Войдите в веб-интерфейс маршрутизатора (обычно через 192.168.1.1), используя имя пользователя (admin) и пароль (1234):

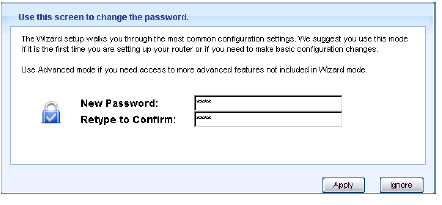

Затем измените пароль на тот, который вы будете помнить в будущем:

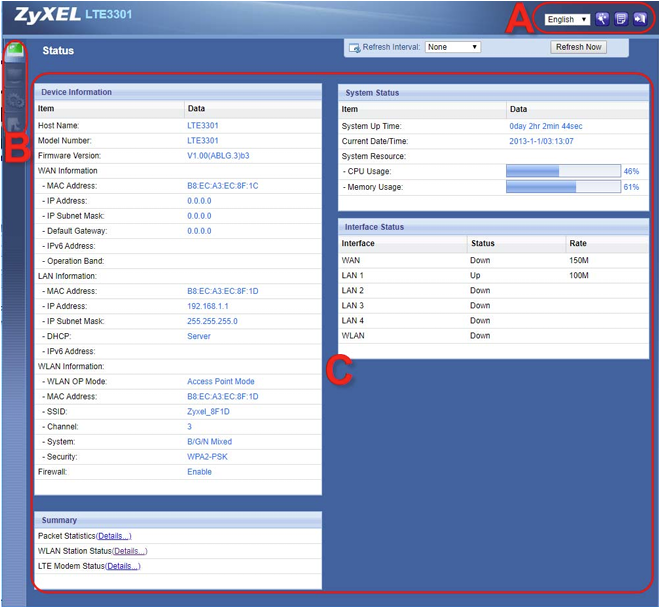

Главный экран веб-конфигуратора разделен на следующие части:

Доступ к мастеру

Щелкните значок мастера в правом верхнем углу веб-конфигуратора, чтобы открыть экран мастера.

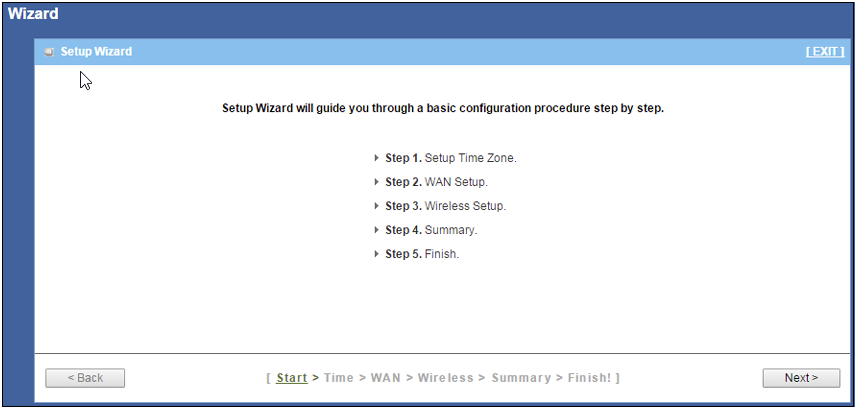

  • На первом экране мастера отображаются основные шаги по настройке мастера. Нажмите кнопку Next, чтобы перейти к экрану настройки часового пояса.
  • Устройство Zyxel автоматически определит ваше местоположение и отобразит правильный часовой пояс. Если результат не верен, нажмите Detect Again или вручную выберите часовой пояс местоположения устройства Zyxel Device и нажмите Next.
  • Введите имя точки доступа (APN), предоставленное поставщиком услуг. Выберите страну, в которой находится устройство Zyxel, и имя поставщика услуг. Нажмите кнопку Далее.
  • На этом экране можно включить или отключить беспроводную локальную сеть устройства Zyxel и ввести имя беспроводной сети (SSID). Выберите канал или используйте Авто, чтобы устройство Zyxel автоматически определило используемый канал. Нажмите кнопку Далее.
  • Выберите WPA2-PSK и введите предварительный ключ от 8 до 63 символов с учетом регистра для шифрования данных. Беспроводные клиенты, которые хотят подключиться к этой беспроводной сети, должны иметь одинаковые настройки безопасности беспроводной сети. В противном случае выберите Нет безопасности, чтобы разрешить любому клиенту подключаться к этой сети без шифрования данных и аутентификации. Нажмите кнопку Далее.

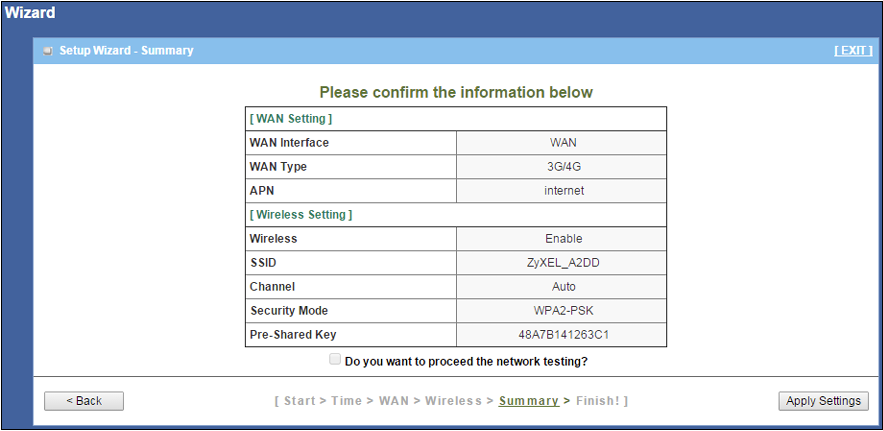

  • Используйте сводную таблицу, доступную только для чтения, чтобы проверить правильность настроек. Нажмите Применить настройки, чтобы сохранить настройки. В противном случае нажмите Назад, чтобы вернуться к предыдущим экранам.

Устранение неполадок - сброс настроек устройства

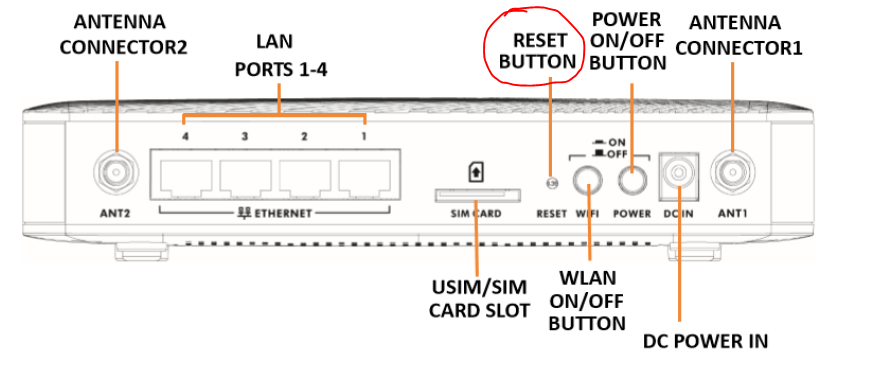

Во-первых, если вы не вносили много изменений в конфигурацию устройства, я бы начал со сброса устройства - нажав и удерживая кнопку в течение 20 секунд:

Это вернет устройство к заводским настройкам, где ваш WiFi и пароль администратора вернутся к заводским настройкам по умолчанию, которые вы можете найти под устройством.

Устранение неполадок - PIN-код SIM-карты

Если у вас есть SIM-карта с PIN-кодом, вам может потребоваться ввести его в устройство.

Примечание: При вводе неправильного PIN-кода 3 раза подряд SIM-карта блокируется, после чего для ее разблокировки требуется PUK (персональный ключ разблокировки) от оператора мобильной связи.

Если вы не знаете, есть ли у вас PIN-код, попробуйте вставить SIM-карту в мобильный телефон. Если он не запрашивает PIN-код, значит, у вас его нет.

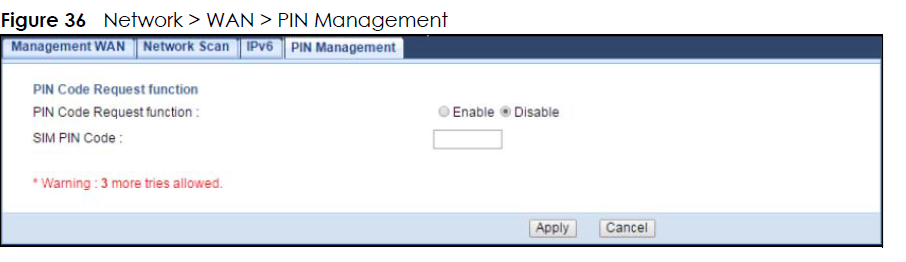

Перейдите в разделе B к пункту Конфигурация -> Сеть -> WAN -> Управление PIN-кодом и введите PIN-код. Если вы не хотите, чтобы устройство запрашивало PIN-код при каждом перезапуске, установите для функции "Запрос PIN-кода" значение "Отключить" и нажмите кнопку "Применить".

После ввода PIN-кода в поле нажмите "Применить".

Устранение неполадок - ввод настроек APN вручную

Если после сброса настроек устройства у вас по-прежнему возникают проблемы, возможно, вам необходимо вручную ввести в устройство информацию APN вашей SIM-карты.Информацию о APN можно узнать, позвонив поставщику услуг (ISP).

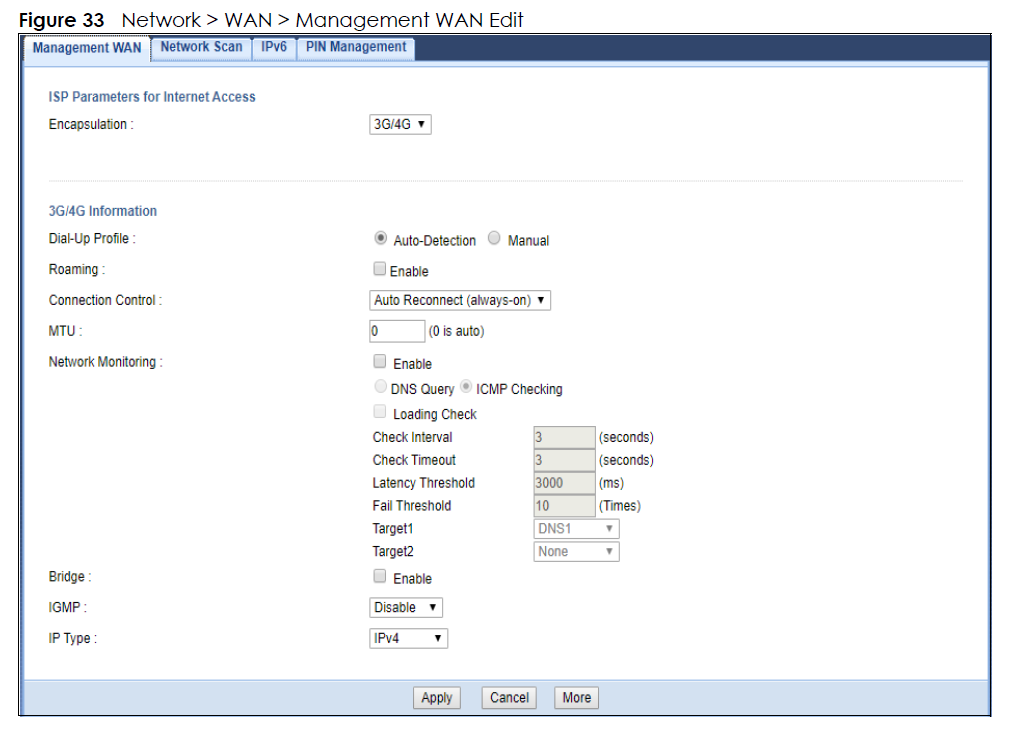

Go to -> Network -> WAN -> WAN management -> Modify -> Dial Up-profile and choose "Manual"

Когда вы нажмете на manual, вы найдете настройки APN, которые вы можете ввести вручную, вставив информацию, которую вам может предоставить ваш поставщик услуг.

Попробуйте другую sim-карту

Вы также можете попробовать использовать другую SIM-карту в устройстве, чтобы проверить, не неисправна ли имеющаяся SIM-карта. Вы также можете вставить SIM-карту LTE в мобильный телефон и проверить, есть ли сигнал.

Устранение неполадок - обновление прошивки

Обновление прошивки до последней версии может помочь решить проблему, поскольку программное обеспечение вашего устройства не работает с последними модификациями.

Перейдите на этот сайт, чтобы загрузить последнюю версию прошивки LTE3301-PLUS Ссылка для загрузки

Распакуйте скачанный zip-файл с помощью встроенного распаковщика вашей операционной системы (или Winzip, 7-zip)

Войдите в веб-интерфейс LTE3301, используя это руководство: Доступ к маршрутизатору через веб-интерфейс

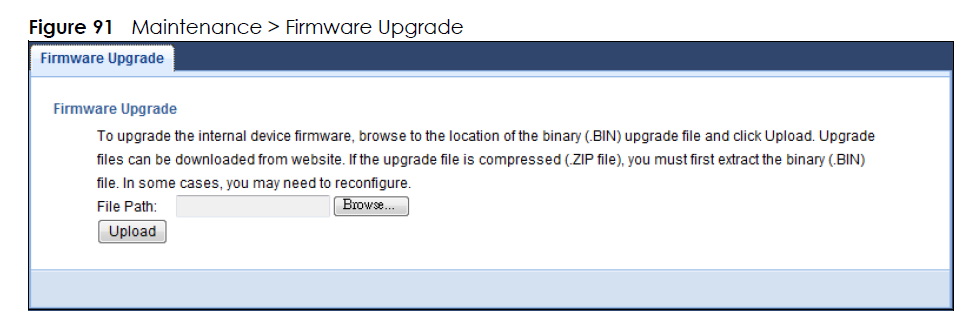

Перейдите в раздел Maintenance-> Firmware upgrade, затем нажмите Browse... и выберите файл .bin, который вы извлекли.

Нажмите "Загрузить" и дайте прошивке обновиться, это может занять до 3 минут (НЕ ВЫКЛЮЧАЙТЕ УСТРОЙСТВО).
