Dôležité upozornenie: |
Tento článok vysvetľuje, ako nastaviť zariadenie prepínača (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) a nakonfigurovať novú adresu IP, DHCP, konfiguráciu VLAN, agregáciu liniek, aktualizáciu firmvéru prostredníctvom ZON a webového grafického rozhrania, ako aj to, ako sa dostať k zariadeniu. V tomto článku sa dozviete aj o ochrane proti prehriatiu (žltý výkričník), ako resetovať prepínač, ak sa niečo pokazí.
UPOZORNENIE! Aktualizujte firmvér na najnovšiu verziu kvôli predchádzajúcim problémom s firmvérom týchto modelov. Prejdite na aktualizáciu firmvéru v tomto článku, aby ste zistili, ako na to.
Tabuľka obsahu
1) Základné nastavenie
1.1 Prihlásenie do zariadenia
1.2 Zmena adresy IP
2) Konfigurácia VLAN
2.1 Výsledok konfigurácie VLAN
3) Agregácia spojov / vyrovnávanie záťaže
4) Aktualizácia firmvéru
4.1 Používanie nástroja ZON
4.2 Používanie webového grafického rozhrania
5) Riešenie problémov
5.1 Resetovanie prepínača
5.2 Automatické vyjednávanie - spojenie je len 100 Mbit/s
5.3 Problémy s Broadcast Storm a slučkou
5.4 Ochrana proti prehriatiu (iba XGS1250)
1) Základné nastavenie
1.1 Prihlásenie do zariadenia
Upozorňujeme, že zariadenia radu XGS1200 sú nakonfigurované so statickou IP adresou. Preto nastavte svoj počítač na statickú IP v rozsahu 192.168.1.0/24 (napríklad 192.168.1.100) a potom prejdite na stránku http://192.168.1.3 a zadajte heslo 1234.
Ak máte problémy, pozrite si tento článok o tom, ako sa dostať do webového grafického rozhrania zariadenia:
1) Prístup k smerovaču prostredníctvom webového grafického rozhrania
2) Priradenie statickej adresy IP počítaču so systémom Windows
1.2 Zmena adresy IP
Pri prvom prihlásení do prepínača sa zobrazí výzva na zmenu IP adresy prepínača.

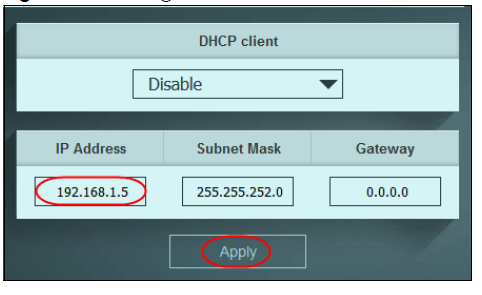

Povoľte DHCP na prepínači alebo ho nechajte vypnuté a zmeňte statickú IP adresu zariadenia.

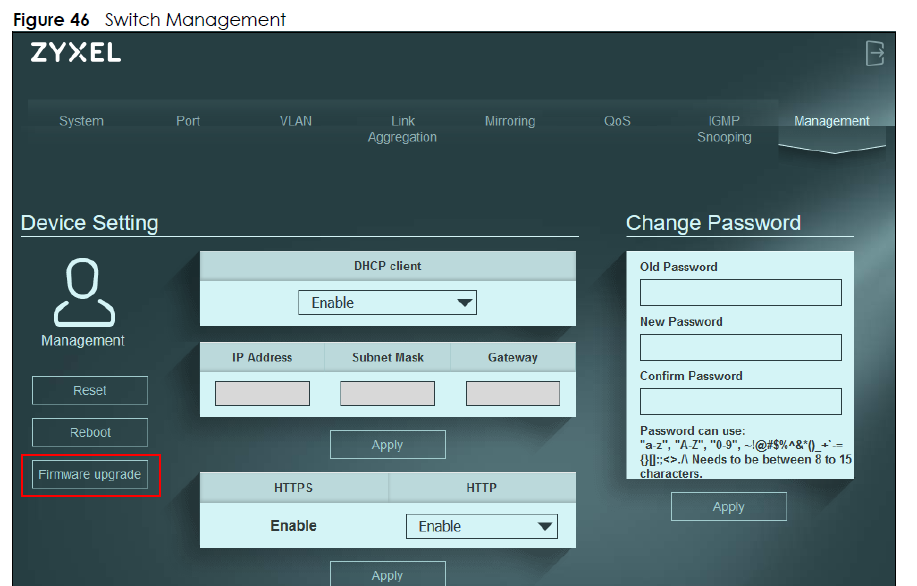

Na zmenu adresy IP môžete prejsť aj do časti "Management" (Správa) v grafickom rozhraní prepínača.
2) Konfigurácia VLAN
Ak si nie ste istí, čo nakonfigurovať v časti VLAN, prečítajte si viac informácií o VLAN tu.
2.1 Ako funguje VLAN
Aby ste získali základné informácie o VLAN a vykonali základnú funkčnú konfiguráciu VLAN, musíte si zapamätať niekoľko bodov:
1. Na každom porte môžete mať len 1 neoznačené členstvo
2. Neoznačené členstvo = PVID
2. Všetko ostatné by malo byť označené
3. Takmer všetky počítače nedokážu spracovať označenú prevádzku, preto je potrebné mať na porte, kam pripojíte počítač, neoznačenú VLAN
4. V niektorých zriedkavých prípadoch tieto pravidlá neplatia
2.2 Konfigurácia sietí VLAN

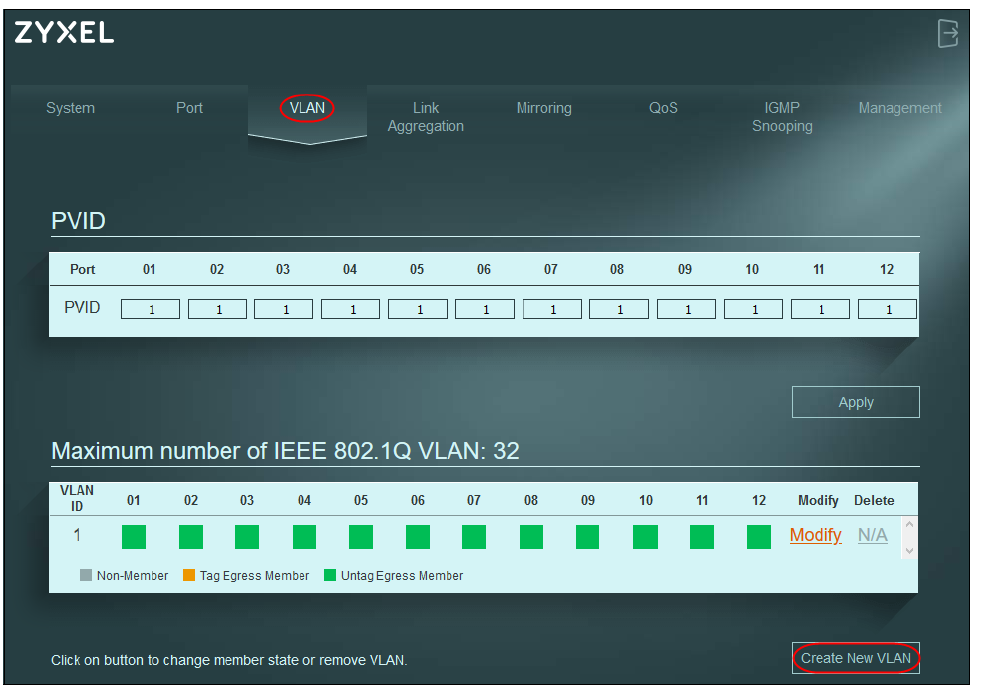

Ak chcete nakonfigurovať VLAN, vyberte príslušný PVID daného portu (zvyčajne manažérska VLAN 1).
Ak potom chcete vytvoriť novú VLAN, stlačte tlačidlo "Create new VLAN" (Vytvoriť novú VLAN) uvedené nižšie.

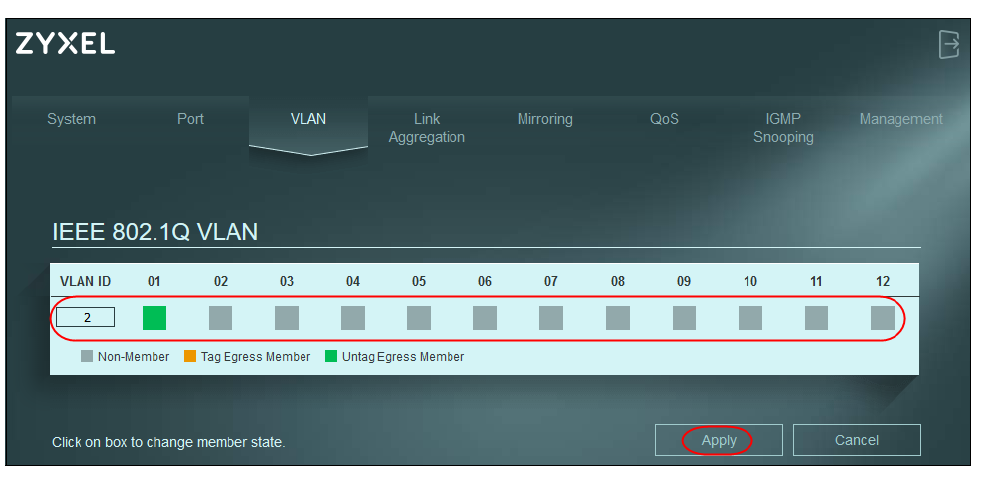

Potom vyberte ID VLAN a označte porty, na ktorých chcete novú VLAN vytvoriť. Zvyčajne nového člena VLAN označíte, pretože PVID 1 je "Untag Egress Member" (neoznačený výstupný člen). Nezabudnite označiť VLAN2 ako oranžovú. Potom stlačte tlačidlo "Apply" (Použiť).

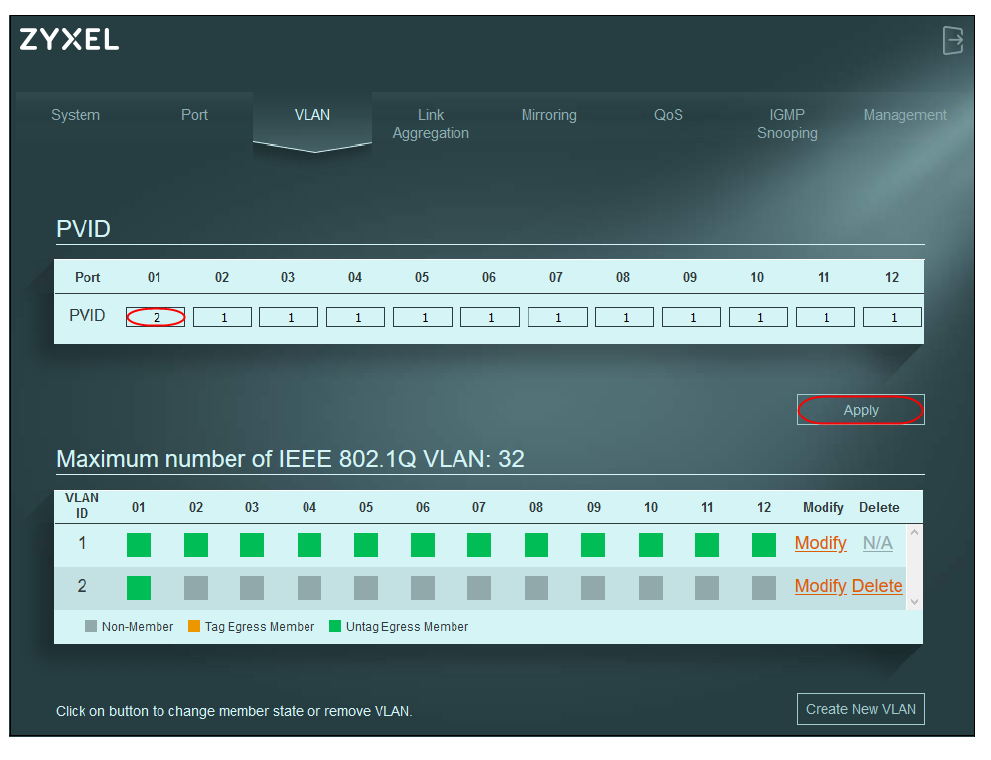

2.3 Výsledok konfigurácie VLAN
Poznámka! Že zvyčajne môžete použiť len 1 neoznačené členstvo na jeden port. Odporúčame vám, aby ste v tomto scenári nakonfigurovali VLAN 2 ako "Tag Egress Member" (vyberte oranžové členstvo) a nie ako untagged.
3) Agregácia spojov / vyrovnávanie zaťaženia
Link Aggregation (LAG) je použitie dvoch portov a ich spojenie / zoskupenie do jedného s cieľom získať vyššiu kapacitu (rýchlosť alebo spoľahlivosť) na linke. Viac informácií nájdete tu.

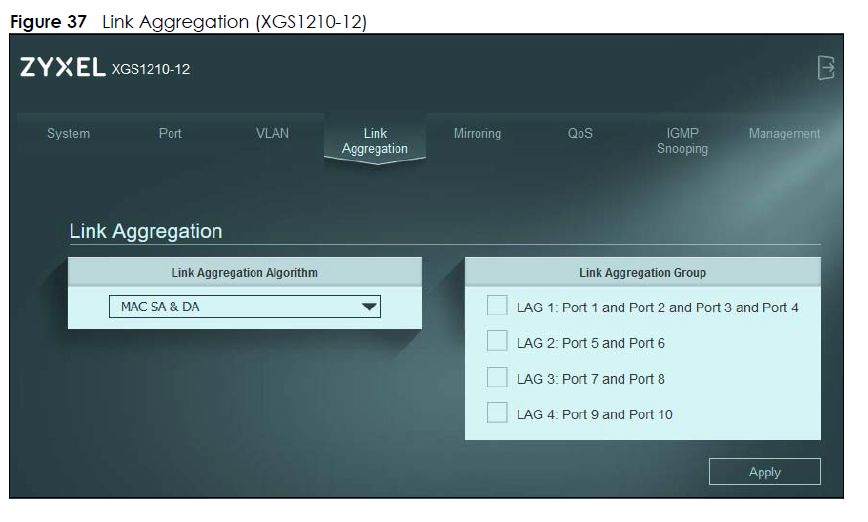

Konfigurácia agregácie liniek na týchto prepínačoch sa veľmi ľahko konfiguruje, ale tiež sa nedá prispôsobiť.
Máte štyri možnosti:
- Agregácia spojov Port 1,2,3 a 4
- Agregácia prepojenia Port 5 a 6
- Port agregácie prepojení 7 a 8 a/alebo;
- Port agregácie prepojení 9 a 10
3.1 Skratky LAG
MAC SA - distribúcia prevádzky na základe zdrojovej adresy MAC paketu
MAC DA - distribúcia prevádzky na základe cieľovej adresy MAC paketu
MAC SA a DA - Distribúcia prevádzky na základe kombinácie zdrojovej a cieľovej adresy MAC paketu
4) Aktualizácia firmvéru
V tejto časti sa dozviete, ako aktualizovať firmvér zariadenia na najnovší softvér zariadenia.
4.1 Používanie nástroja ZON

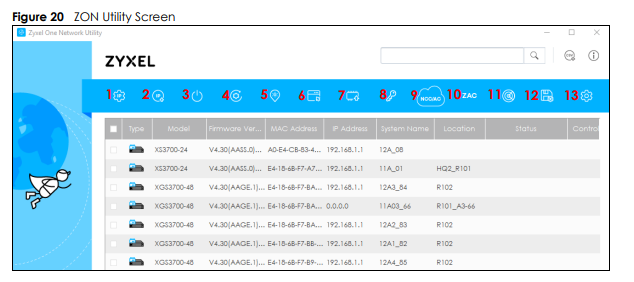

Stiahnite si nástroj Zyxel One Network Utility (ZON ) a nainštalujte ho.
Vyberte (označte) svoje zariadenie a potom kliknite na Firmware upgrade (Aktualizácia firmvéru), čím aktualizujete firmvér vybraného zariadenia (7).
4.2 Používanie webového grafického rozhrania
Najprv si stiahnite najnovší firmvér na stránke https://download.zyxel.com alebo prejdite priamo na stránku na stiahnutie pre vaše zariadenie tu:
GS1200-8HPv2 - stránka na prevzatie
XGS1250 - stránka na prevzatie
Stiahnite si firmvér a uložte ho do počítača. Pred pokračovaním sa uistite, že ste stiahnutý súbor rozbalili.
Potom sa prihláste do prepínača (ak máte problémy, kliknite sem) a prejdite na položku Management (Správa) -> Firmware Upgrade (Aktualizácia firmvéru).

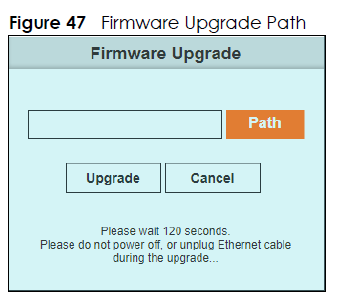

Vyberte rozbalený súbor firmvéru kliknutím na tlačidlo "Path" (Cesta) a po výbere firmvéru kliknite na tlačidlo upgrade.
5) Riešenie problémov
5.1 Resetovanie prepínača

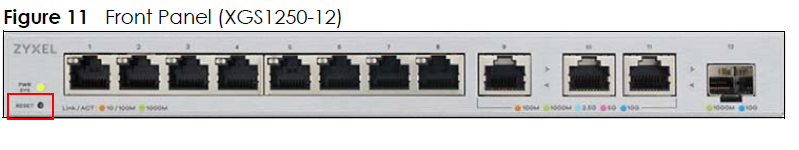

Ak máte s prepínačom problémy, je veľmi dobré obnoviť továrenské nastavenie prepínača. Ak chcete resetovať tento prepínač, zapnite zariadenie a potom podržte tlačidlo RESET na 15 sekúnd, ktoré sa nachádza vľavo dole na hardvéri, a potom ho uvoľnite.
5.2 Automatické vyjednávanie - spojenie je len 100 Mbit/s
V predvolenom nastavení by mal prepínač automaticky vyjednávať 1000 mbit/s (1 gbit) na porte so zariadením pripojeným k tomuto portu, avšak v niektorých prípadoch sa to nemusí podariť a na porte sa zobrazí len 100 mbit/s.
Možné riešenia sú nasledovné;
a) Vymeniť kábel
Často sú zlé káble pripojené k prepínaču hlavným dôvodom, prečo je spojenie len 100 mbit/s. A ak by ste sa snažili vynútiť 1000 mbit/s na prepínači, pravdepodobne to spôsobí "link down". Preto prepínač nemôže staticky nastaviť rýchlosť na 1 gbit/s, aby prinútil port vyjednávať, pretože spojenie sa len spustí.
b) Skúste iný port
Ďalším riešením je zmeniť port a zistiť, či sa všetky porty správajú rovnako.
c) Vyskúšajte iné zariadenie s rovnakým portom a rovnakým káblom
Tým zistíte, či nie je niečo v neporiadku so sieťovou kartou zariadenia pripojeného k prepínaču.
5.3 Problémy s vysielaním búrky a slučky
Ak máte podozrenie, že vo vašej sieti a na prepínači dochádza k búrkam Broadcast/Multicast, môžete povoliť funkciu "Broadcast Storm Control" a nastaviť ju na 100 pps (paketov za sekundu), ako aj vypnúť funkciu "Loop Prevention" a zistiť, či sa niečo zmení.
5.4 Ochrana proti prehriatiu (iba XGS1250)

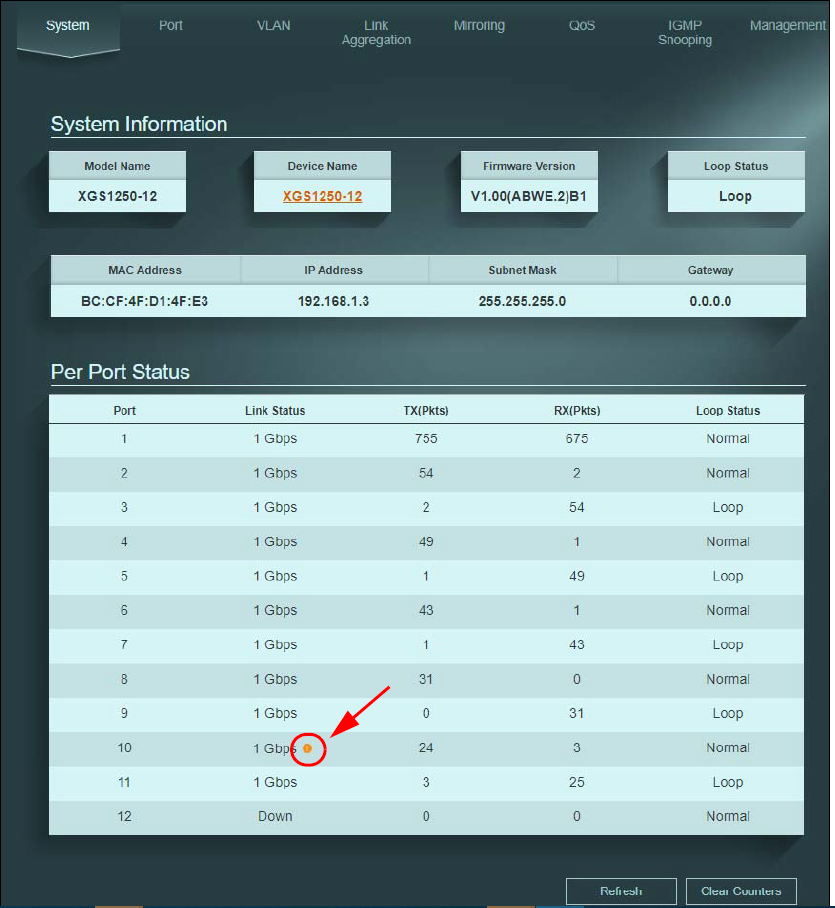

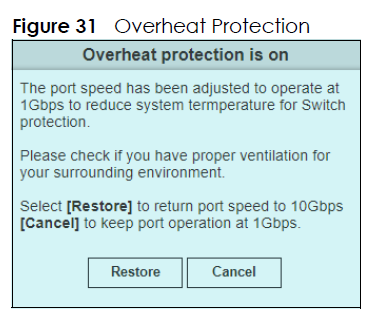

Ak sa 10 gigabitové porty príliš dlho prehrievajú, automaticky znížia rýchlosť portu na 1 gbit kvôli ochrane. Na systémovej obrazovke uvidíte vedľa jeho stavu spojenia malú ikonu žltého výkričníka. Uistite sa, že teplota prostredia nepresahuje 40 stupňov Celzia.
Kliknutím na výkričník sa na 10 gbitovom porte opäť vráti rýchlosť 10 gbit.
