Zyxel VMG/ AMG / XMG Series [DSL Router] - Nastavenie VMG / XMG ako modemového mostíka a vypnutie portov LAN

Tento dokument poskytuje komplexný návod na konfiguráciu zariadenia na prístup k internetu VMG / AMG / XMG DSL Router série na prevádzku v režime mosta a správu funkcií portu LAN. Nastavením zariadenia do režimu mosta sa zariadenie pripojí prostredníctvom xDSL k poskytovateľovi a poskytuje obyčajné ethernetové pripojenie na porte 1, pričom zariadenie nevykonáva žiadne úlohy smerovania ani brány firewall. Okrem toho sa v príručke uvádza, ako vypnúť porty LAN 2-4, aby ste zabránili zákazníkom prijímať ďalšiu IP adresu DHCP z vášho servera DHCP. V režime mosta všetky úlohy LAN vrátane brány firewall a správy siete WLAN vykonáva brána pripojená k zariadeniu VMG.

Máme dva rôzne vzhľady webového grafického rozhrania (nazveme ich"nová" a"stará" verzia):

Režim mosta série VMG (nová verzia)

• Otvorte internetový prehliadač a pristupte k webovému grafickému používateľskému rozhraniu zariadenia VMG (predvolená hodnota je 192.168.1.1)

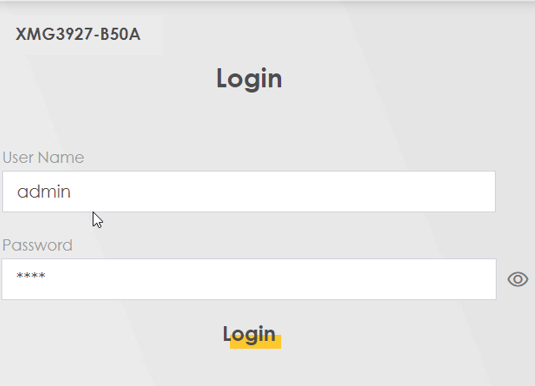

• Zadajte svoje používateľské meno a heslo, ktoré sú v predvolenom nastavení:

Username: admin
Password: 1234 (or labeled on the device)

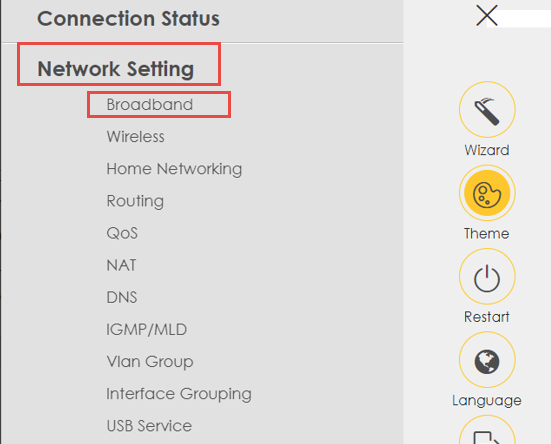

• Prejdite doponuky Nastavenia siete > Širokopásmové pripojenie

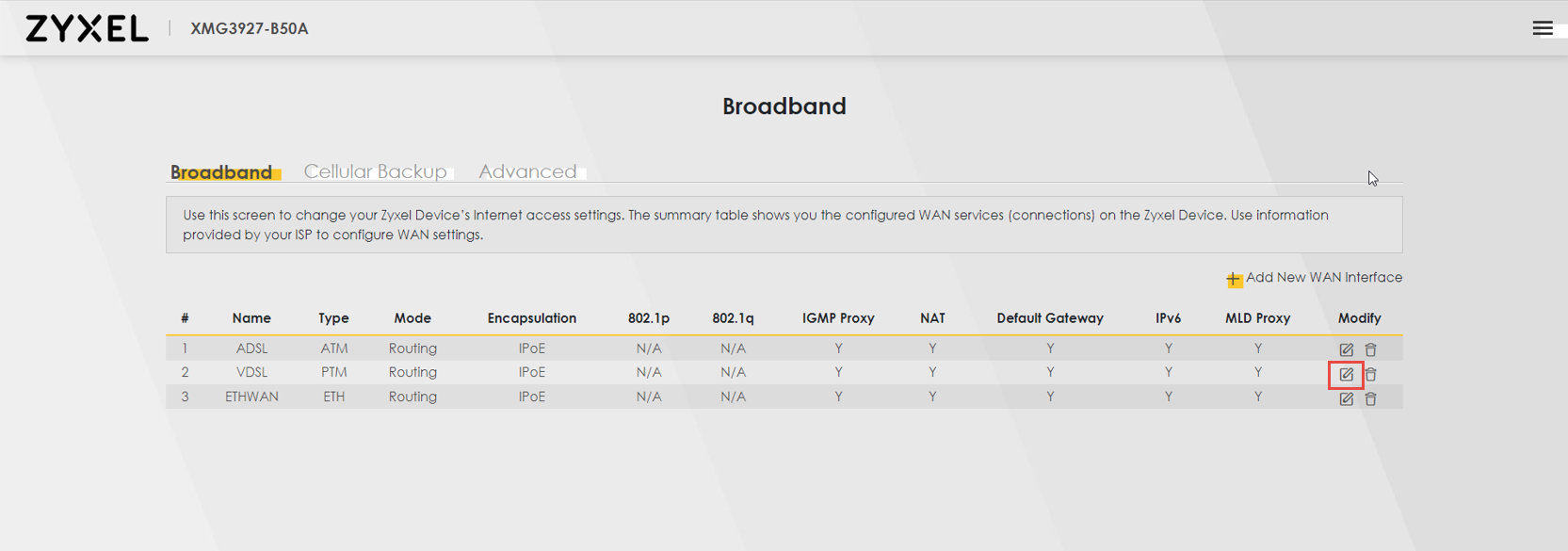

• Upravte typ pripojenia, ktorý chcete nastaviť do režimu mosta

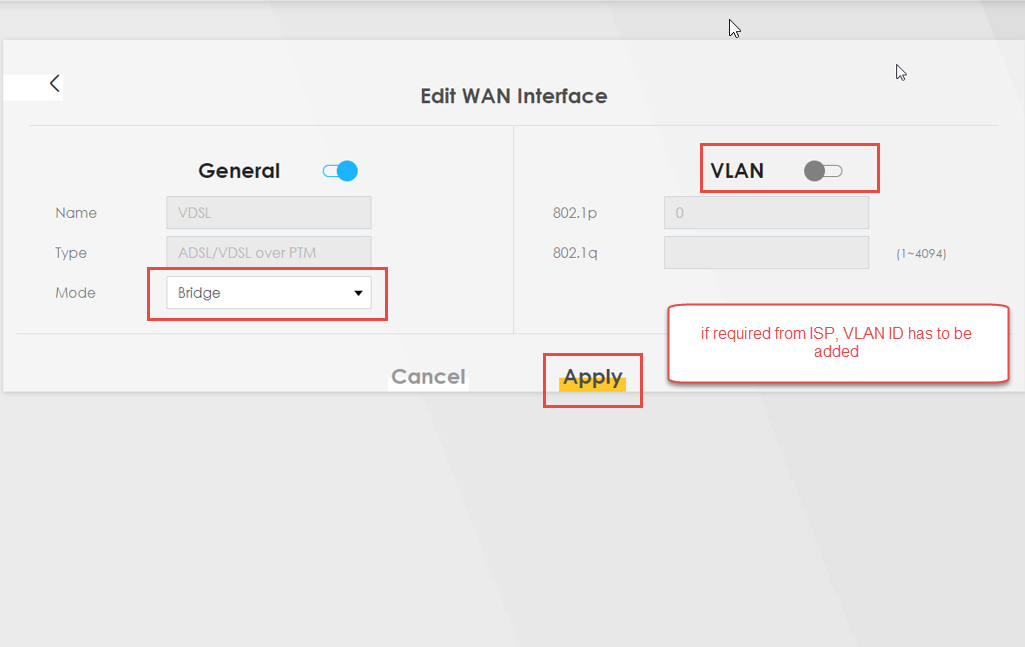

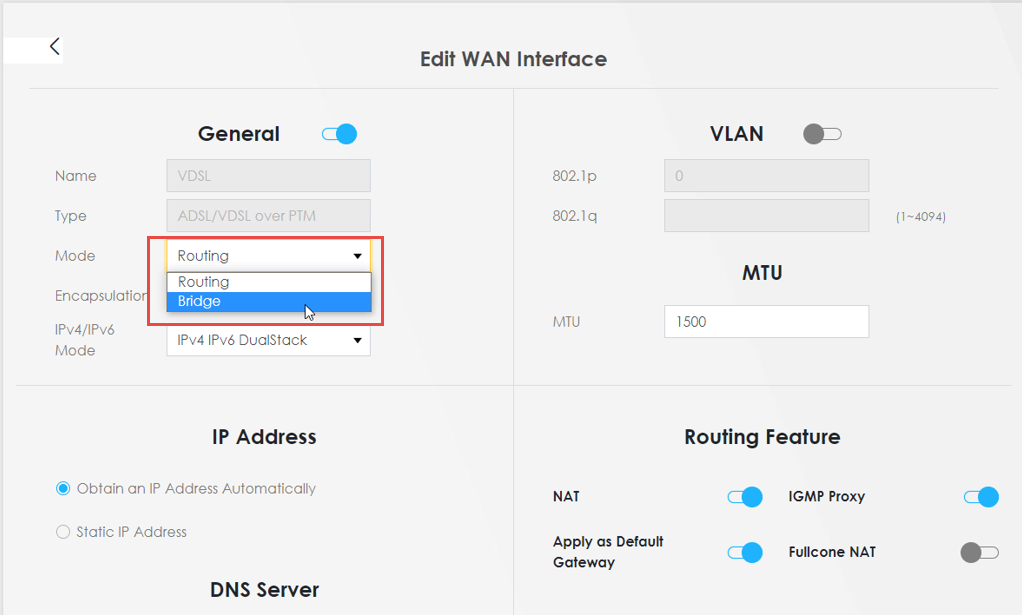

• Vyberte možnosť Bridge (Most) ako režim a v prípade potreby zadajte identifikátor VLAN

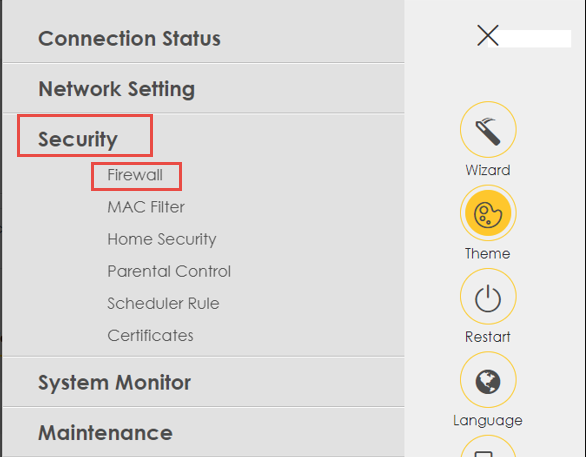

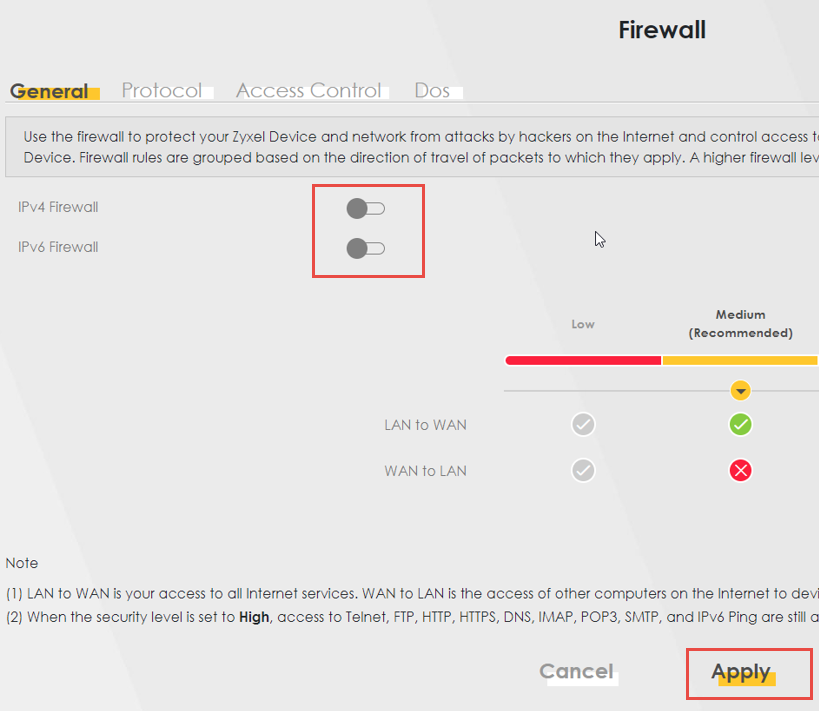

• Prejdite na položky Security (Zabezpečenie) > Firewall (Brána firewall) a vypnite bránu firewall IPv4 a IPv6

• Po nastavení všetko reštartujte, zariadenie bude teraz pracovať v režime mosta

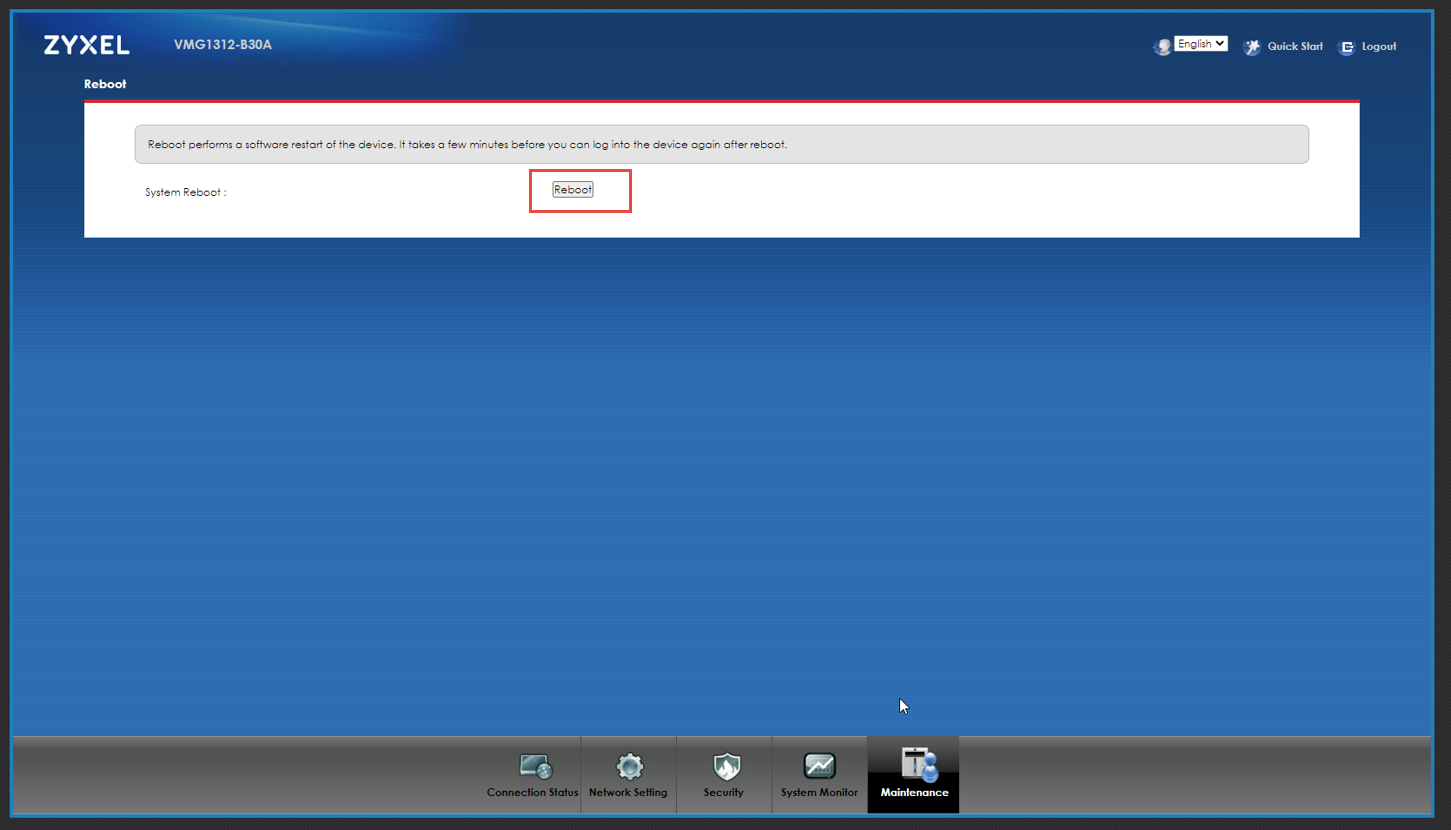

Maintenance > Reboot

Poznámka: K VMG je stále možné pristupovať prostredníctvom jeho IP adresy pre správu.

Režim mosta série AMG (stará verzia)

• Otvorte internetový prehliadač a získajte prístup k webovému grafickému rozhraniu zariadenia XMG (predvolená hodnota je 192.168.1.1).
• Zadajte svoje používateľské meno a heslo, ktoré sú v predvolenom nastavení:

Username: admin
Password: 1234 (or labeled on the device)

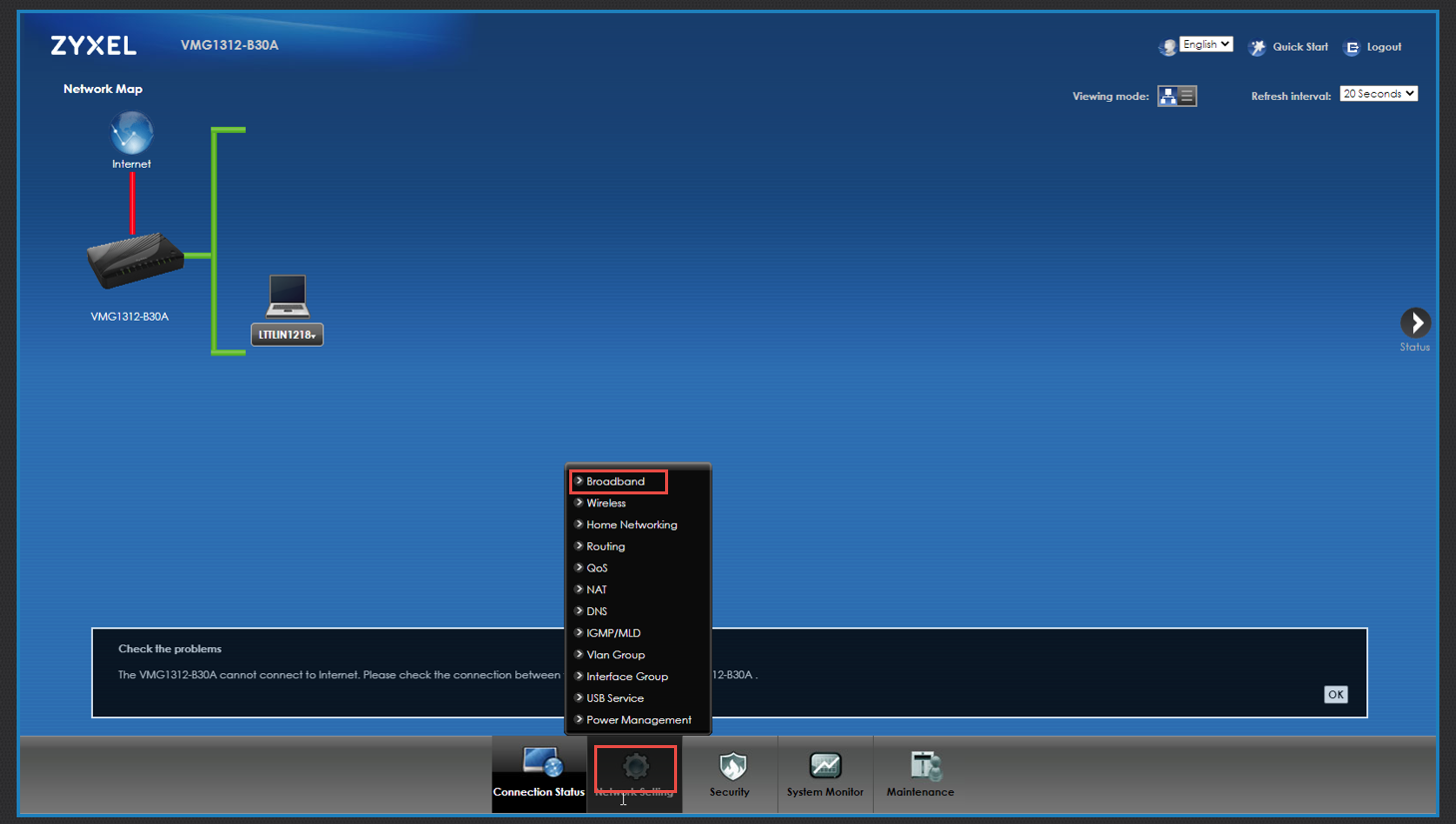

• Prejdite doponuky Network Settings (Nastavenia siete) > Broadband Menu (Širokopásmové pripojenie)

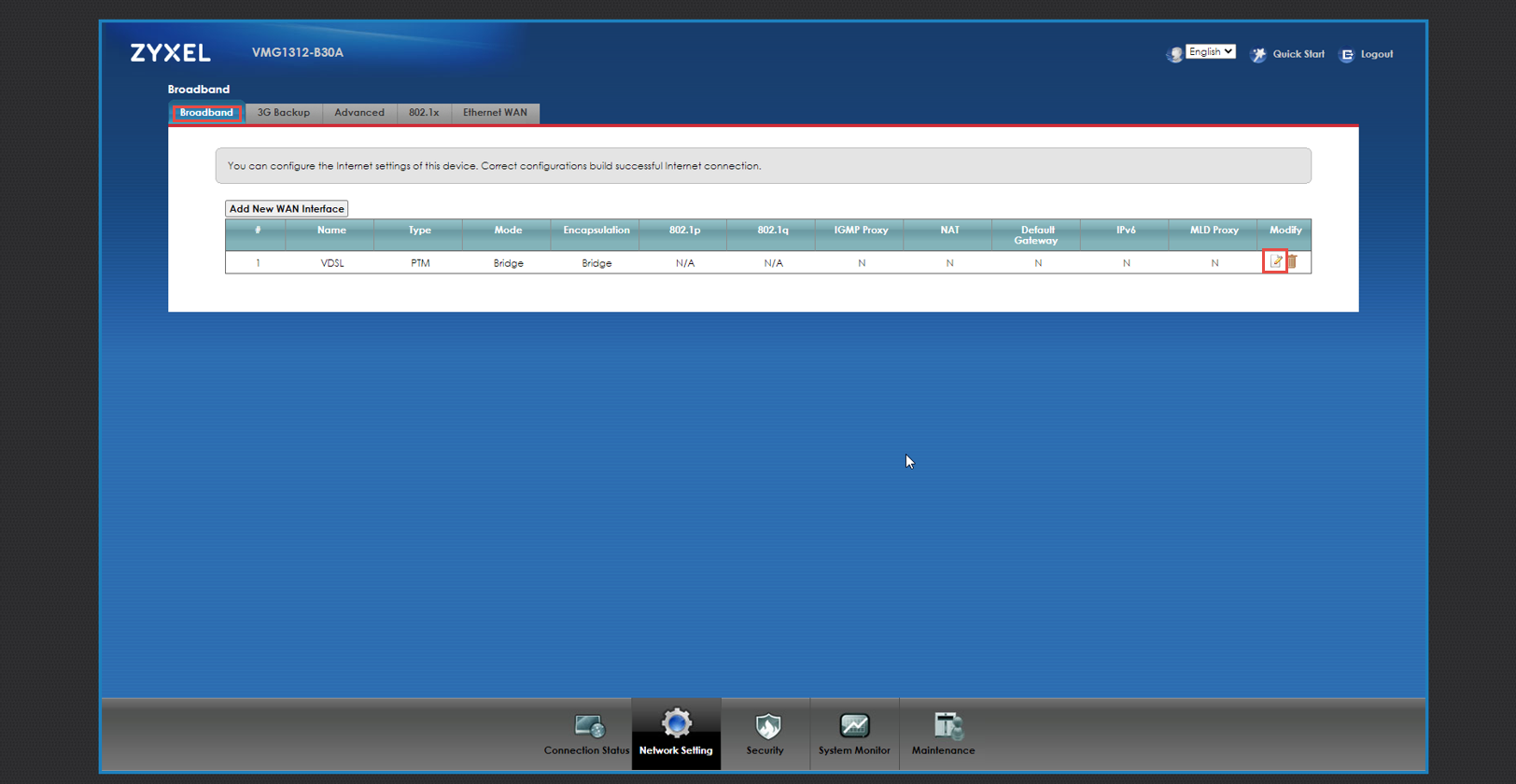

• Upravte typ pripojenia, ktorý chcete nastaviť do režimu mosta

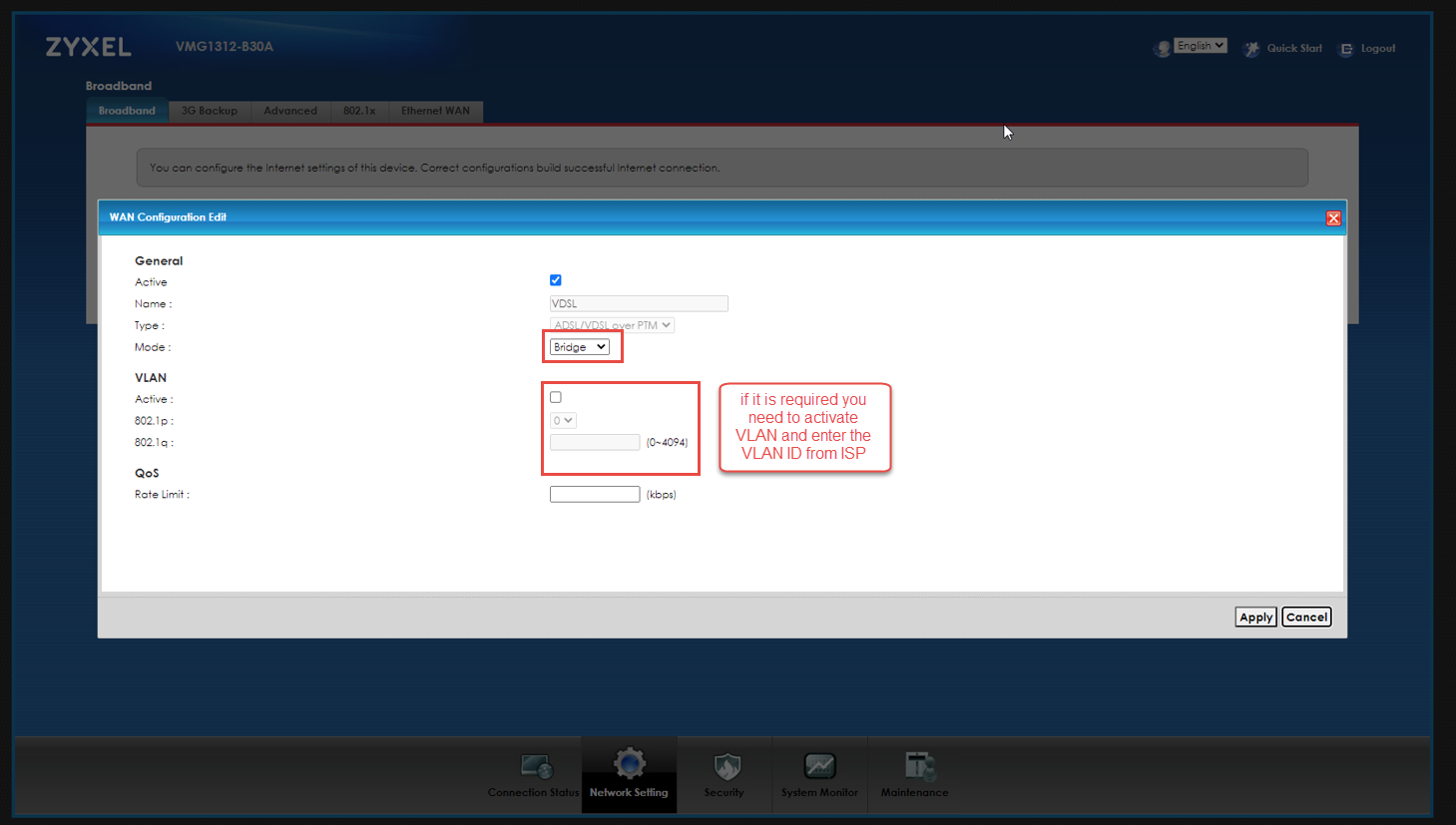

• Vyberte možnosť Bridge (Most) ako režim a v prípade potreby zadajte VLAN ID

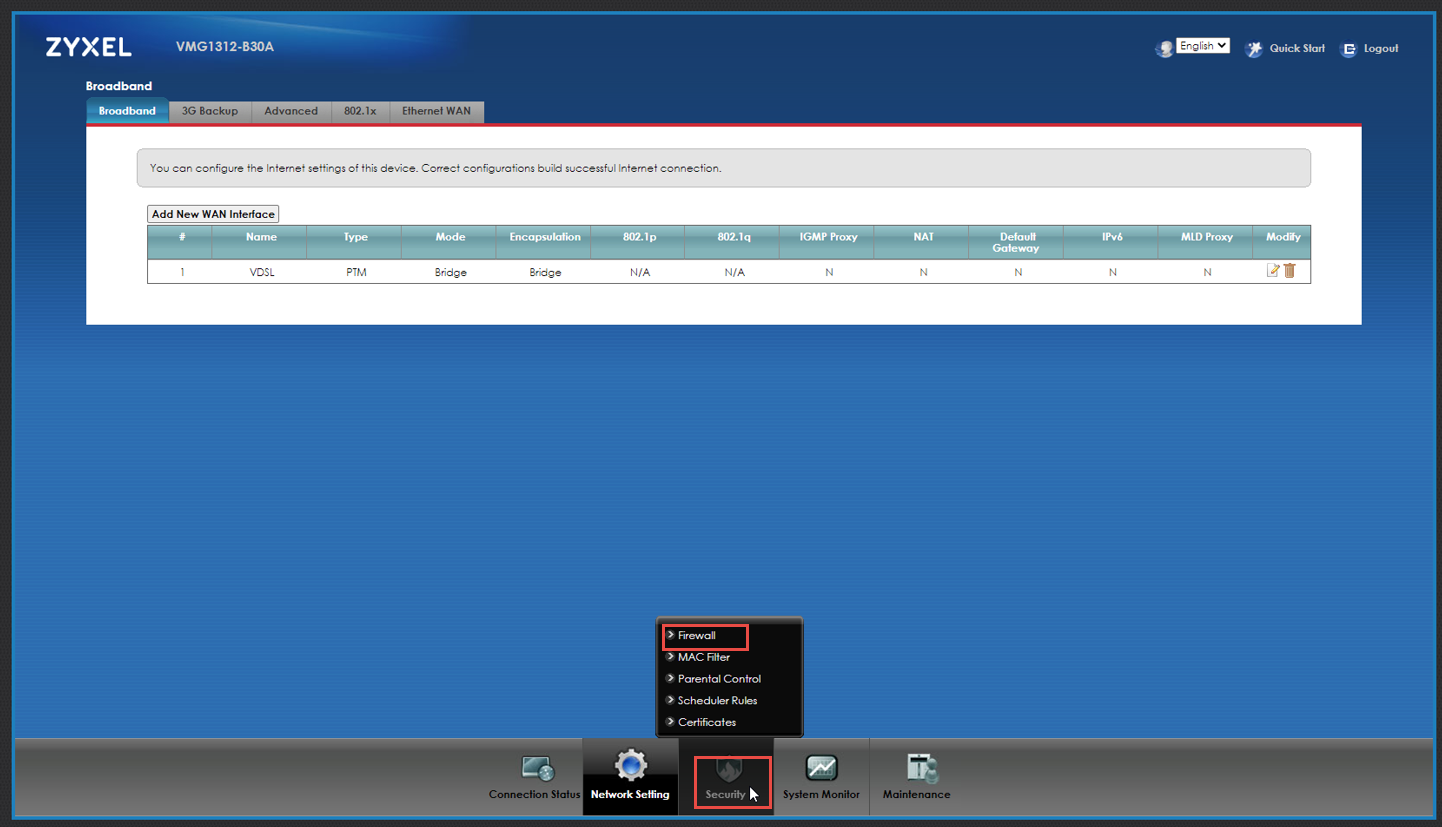

• Prejdite do časti Zabezpečenie > Brána firewall a vypnite bránu firewall IPv4 a IPv6

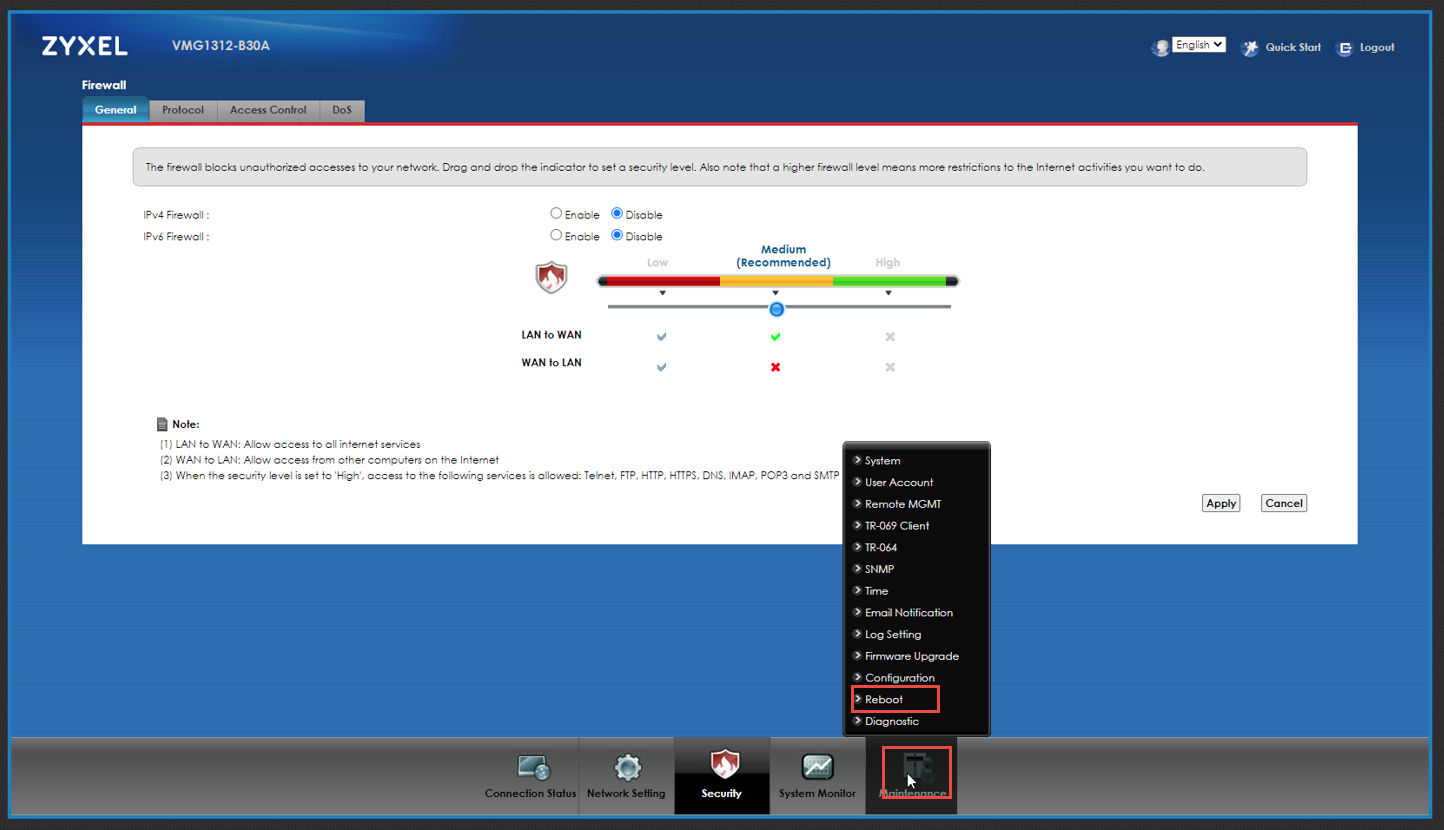

Po nastavení všetko reštartujte, zariadenie teraz bude pracovať v režime mosta

Poznámka: K VMG je stále možné pristupovať prostredníctvom jeho IP adresy pre správu.

Režim mosta Séria AMG

• Otvorte internetový prehliadač a pristupte k webovému grafickému rozhraniu zariadenia AMG (predvolená hodnota je 192.168.1.1).
• Zadajte svoje používateľské meno a heslo, ktoré sú v predvolenom nastavení:

Username: admin
Password: 1234 (or labeled on the device)

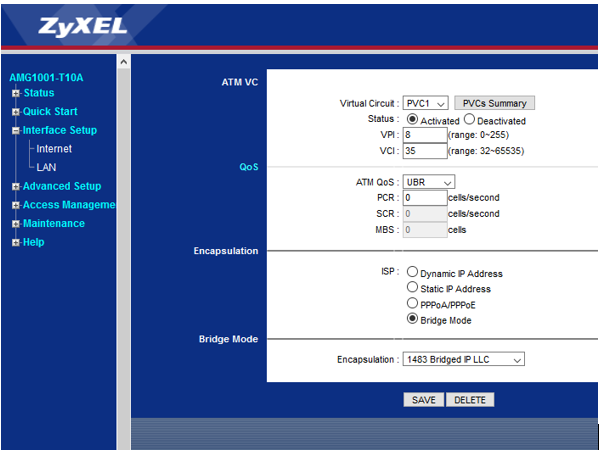

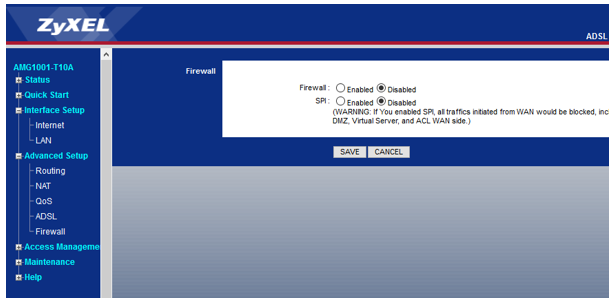

• Vytvorenie PVC s nastaveniami mosta a vypnutie brány firewall

• Teraz zariadenie reštartujte!
• Po reštarte skontrolujte na strane LAN. Tu klient získa IP z PVC 8/35:

Vypnite porty LAN na zariadení VMG

Poznámka: Zabezpečte pridanie nového rozhrania WAN využívajúceho IPoE. Vybraná VLAN sa nesmie v súčasnosti používať na žiadnom prepínači, DSLAM alebo bráne v rámci WAN CPE.

• Musíte pridať nové rozhranie WAN s IPoE. Uistite sa, že nepoužívate VLAN existujúcu na žiadnom prepínači, DSLAM alebo bráne v sieti WAN zariadenia CPE
• Vytvorte novú skupinu rozhraní. Tu vyberte porty LAN, ktoré majú byť neaktívne. Ako typ PTM vyberte predtým vytvorené nové rozhranie WAN
