Viktigt meddelande: |
Den här artikeln förklarar hur du konfigurerar din switch-enhet (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) och konfigurerar en ny IP-adress, DHCP, VLAN-konfiguration, länkaggregation, uppgradering av fast programvara via ZON & Web GUI samt hur du når enheten. Den här artikeln kommer också att visa överhettningsskydd (gult utropstecken), hur du återställer din switch om något går fel.
OBS! Uppgradera den fasta programvaran till den senaste versionen på grund av tidigare problem med den fasta programvaran på dessa modeller. Navigera till uppgradering av fast programvara i den här artikeln för att se hur.
Innehållsförteckning
1) Grundläggande inställning
1.1 Logga in på enheten
1.2 Ändra IP-adress
2) VLAN-konfiguration
2.1 Resultat av VLAN-konfigurationen
3) Länkaggregation / lastbalansering
4) Uppgradering av fast programvara
4.1 Användning av ZON-verktyget
4.2 Användning av webb-GUI
5) Felsökning
5.1 Återställning av växeln
5.2 Auto-Negotiation - länken är endast 100 Mbit/s
5.3 Broadcast Storm & Loop-problem
5.4 Överhettningsskydd (endast XGS1250)
1) Grundläggande installation
1.1 Logga in på enheten
Observera att XGS1200-serien är konfigurerad med statisk IP. Ställ därför in datorn på statisk IP i 192.168.1.0/24-området (till exempel 192.168.1.100) och gå sedan till http://192.168.1.3 och ange lösenordet 1234.
Om du har problem kan du läsa den här artikeln om hur du når enhetens webbgränssnitt:
1) Åtkomst till routern via webbgränssnittet
2) Tilldela en statisk IP till en Windows-dator
1.2 Ändra IP-adress
När du först loggar in på switchen kommer du att uppmanas att ändra switchens IP-adress.

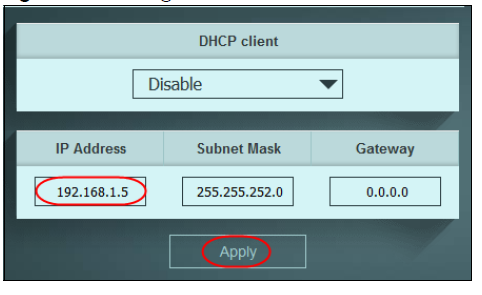

Aktivera DHCP på switchen eller låt det vara inaktiverat och ändra enhetens statiska IP-adress.

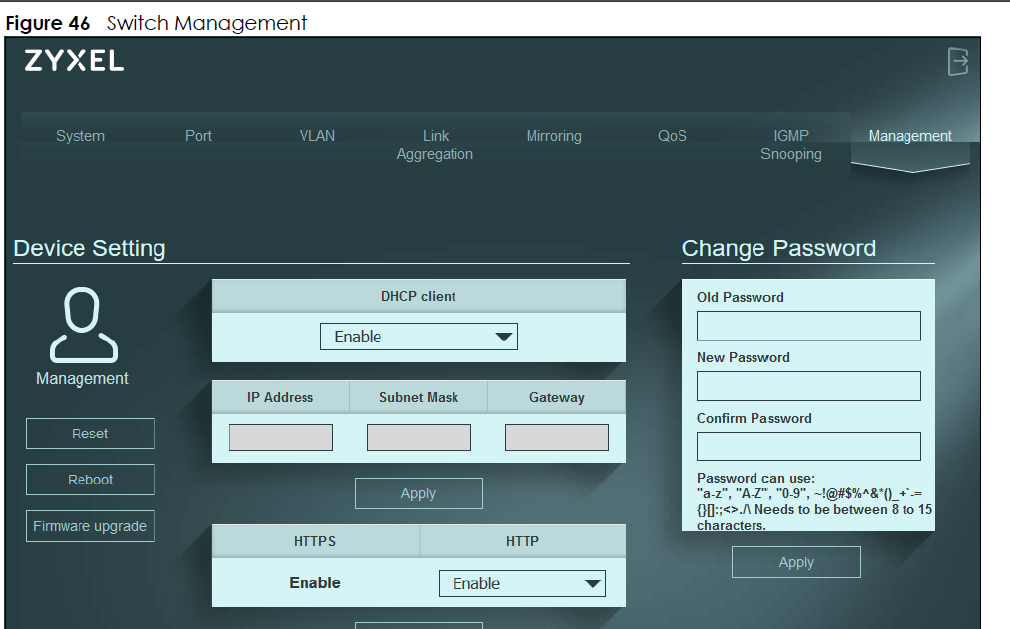

Du kan också navigera till "Management" (hantering) i växelns grafiska gränssnitt för att ändra IP-adressen.
2) VLAN-konfiguration
Om du är osäker på vad du ska konfigurera på VLAN-avsnittet kan du läsa mer om VLAN här.
2.1 Hur VLAN fungerar
För att få en grundläggande förståelse för VLAN och få en grundläggande VLAN-konfiguration att fungera måste du komma ihåg några punkter:
1. Du kan bara ha 1 omärkt medlemskap per port.
2. Icke-taggat medlemskap = PVID
2. Allt annat ska vara taggat
3. Nästan alla datorer kan inte hantera taggad trafik, så det måste finnas ett otaggat VLAN på den port där du ansluter en dator.
4. I vissa sällsynta fall gäller inte dessa regler.
2.2 Konfigurera VLANs

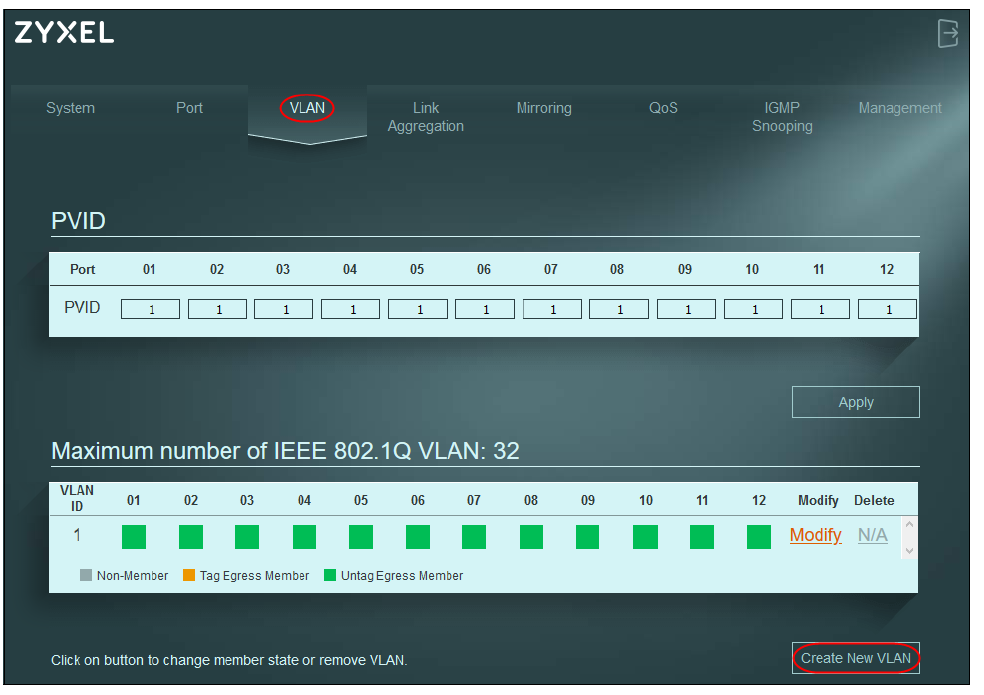

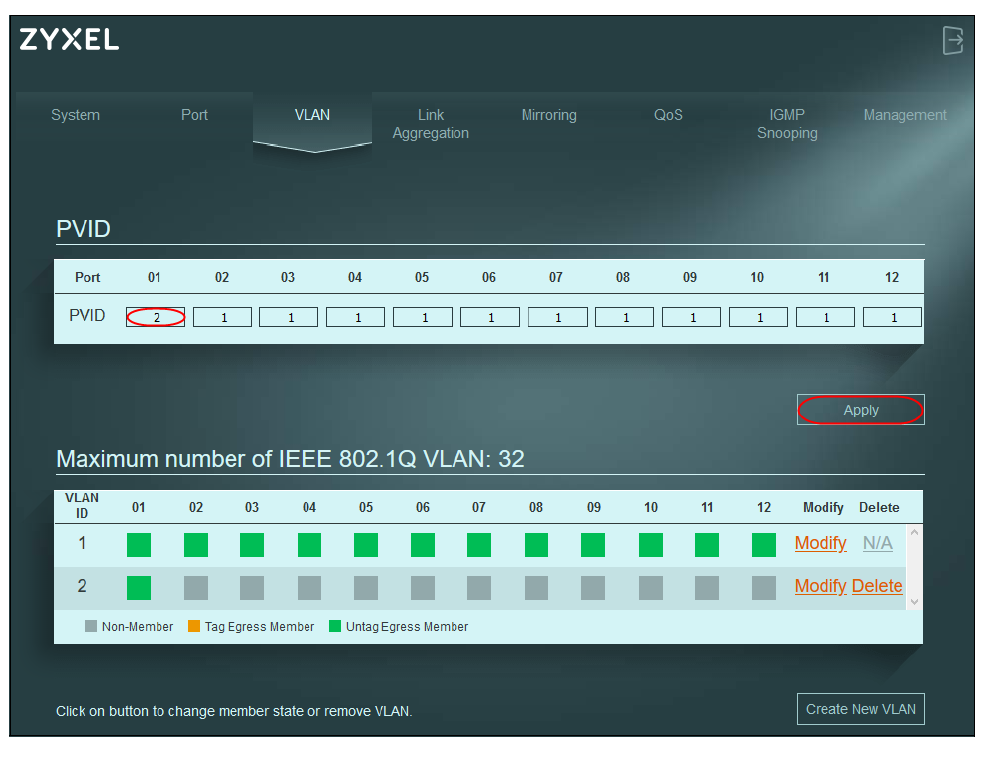

För att konfigurera VLAN väljer du lämplig PVID för den porten (vanligtvis management VLAN 1).
För att skapa ett nytt VLAN trycker du på knappen "Create new VLAN" nedan.

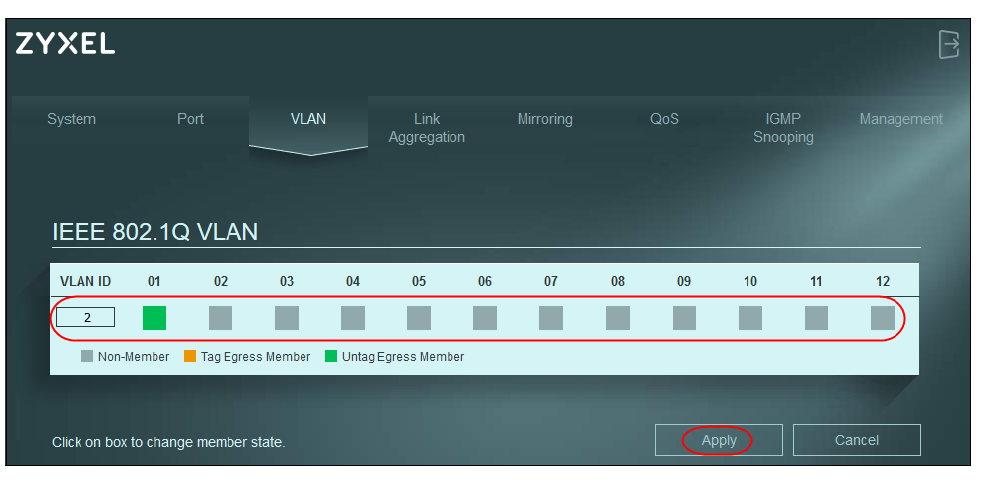

Välj sedan VLAN-ID och markera de portar som du vill ha det nya VLANet på. Vanligtvis kommer du att märka den nya VLAN-medlemmen eftersom PVID 1 är "Untag Egress Member". Se till att du markerar VLAN2 som orange. Tryck sedan på "Apply" (tillämpa).
2.3 Resultat av VLAN-konfigurationen
Observera! Att vanligtvis kan du bara använda 1 otaggat medlemskap per port. Vi rekommenderar att du konfigurerar VLAN 2 som en "Tag Egress Member" (välj orange medlemskap) och inte otaggat i det här scenariot.
3) Link Aggregation / Lastbalansering
Link Aggregation (LAG) är att ta två portar och kombinera/gruppera dessa till en för att få högre kapacitet (hastighet eller tillförlitlighet) på länken. Läs mer här.

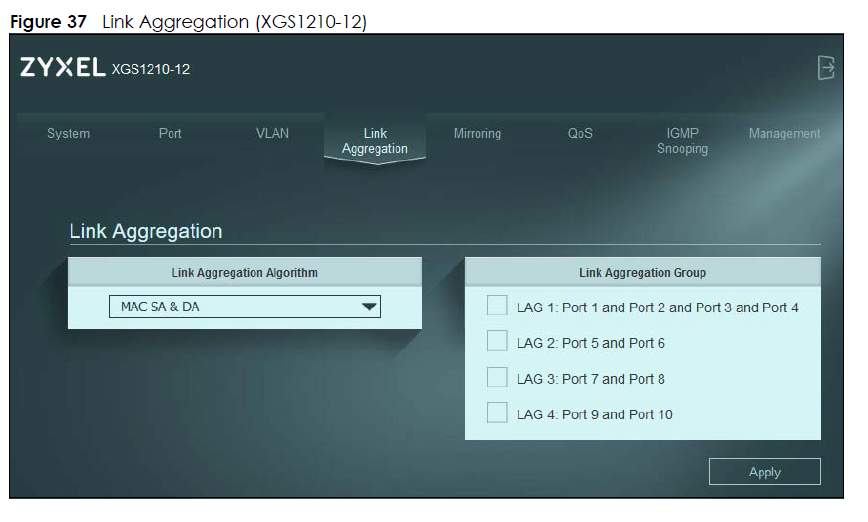

Konfigurationen för länkaggregation på dessa switchar är mycket enkel att konfigurera, men inte heller anpassningsbar.
Du har fyra alternativ:
- Länkaggregation Port 1,2,3 och 4
- Länkaggregation port 5 och 6
- Länkaggregationsport 7 och 8 och/eller;
- Länkaggregationsport 9 och 10
3.1 LAG-förkortningar
MAC SA - Distribuerar trafik baserat på paketets MAC-källadress.
MAC DA - Distribuerar trafik baserat på paketets MAC-destinationsadress.
MAC SA & DA - Distribuerar trafik baserat på en kombination av paketets käll- och destinations-MAC-adress.
4) Uppgradering av fast programvara
Det här avsnittet visar hur du uppgraderar din enhet till den senaste enhetens programvara.
4.1 Användning av ZON-verktyget

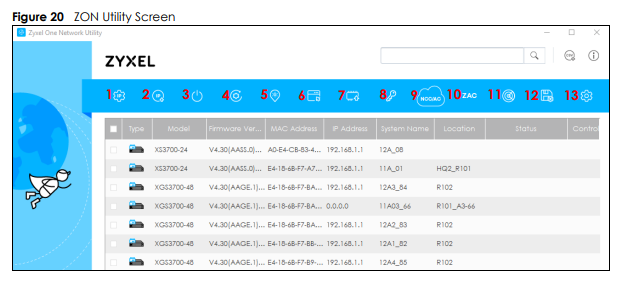

Ladda ner Zyxel One Network Utility (ZON ) och installera det.
Välj (markera) din enhet och klicka sedan på Firmware upgrade för att uppgradera den fasta programvaran på den valda enheten (7).
4.2 Användning av webbgränssnittet
Ladda först ner den senaste fasta programvaran på https://download.zyxel.com, eller gå direkt till nedladdningssidan för din enhet här:
GS1200-8HPv2 - Nedladdningssida
Ladda ner den fasta programvaran och spara den på din dator. Se till att packa upp filen som du har laddat ner innan du fortsätter.

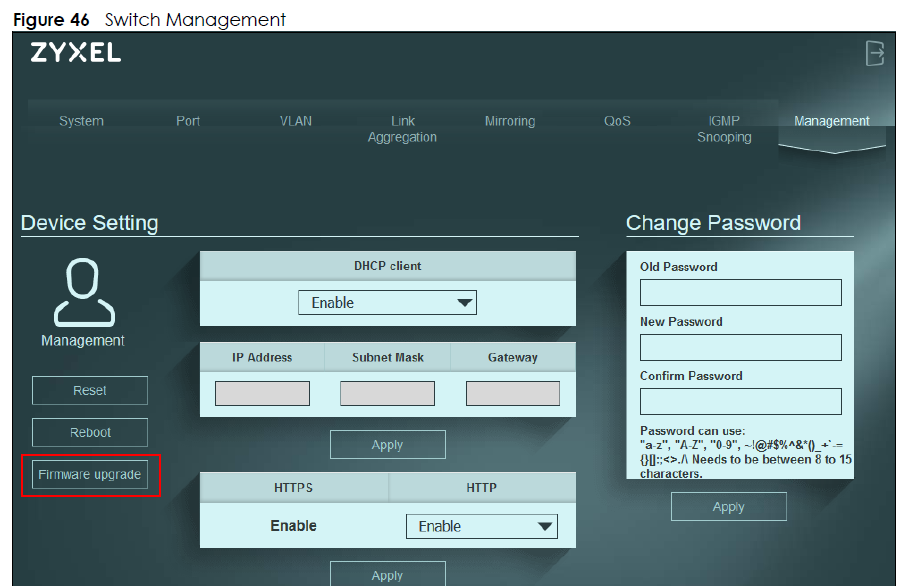

Logga sedan in på din switch (om du har problem, klicka här) och navigera till Hantering -> Uppgradering av fast programvara.

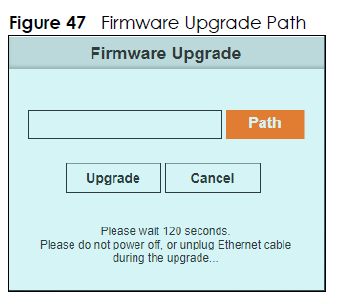

Välj din nedpackade firmware-fil genom att klicka på knappen "Path" (sökväg) och när du har valt firmware klickar du på Upgrade (uppgradering).
5) Felsökning
5.1 Återställ växeln

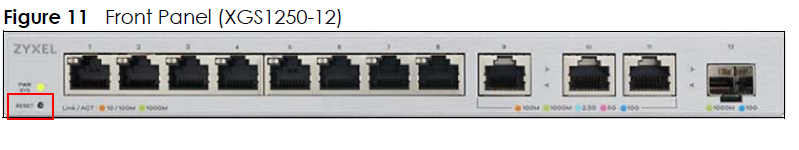

Om du upplever problem med din switch är det en mycket bra idé att återställa switchen till fabriksinställningen. För att återställa switchen, slå på enheten och håll sedan in RESET-knappen i 15 sekunder som finns längst ned till vänster på hårdvaran och släpp den sedan.
5.2 Auto-Negotiation - länken är endast 100 Mbit/s
Som standard ska switchen automatiskt förhandla 1000 mbit/s (1 gbit) på porten med den enhet som är ansluten till den porten, men i vissa fall kan detta inte lyckas och du ser endast 100 mbit/s på en port.
Möjliga lösningar är att;
a) Byta ut kabeln.
Ofta är dåliga kablar som är anslutna till switchen ofta huvudorsaken till att länken endast är 100 mbit/s. Och om du skulle försöka tvinga fram 1000 mbit/s på switchen kommer den förmodligen att sätta "link down". Därför kan växeln inte ställa in hastigheten statiskt till 1 gbit/s för att tvinga porten att förhandla, eftersom länken bara kommer att gå ner.
b) Prova en annan port
Nästa lösning är att byta port för att se om alla portar beter sig likadant.
c) Prova en annan enhet med samma port och samma kabel.
Detta kommer att avgöra om det är något fel på nätverkskortet på den enhet som är ansluten till switchen.
5.3 Broadcast Storm & Loop-problem
Om du misstänker att du har Broadcast/Multicast-stormar i ditt nätverk och på switchen kan du aktivera "Broadcast Storm Control" och ställa in den på 100 pps (paket per sekund) samt inaktivera "Loop Prevention" för att se om något förändras.
5.4 Överhettningsskydd (endast XGS1250)

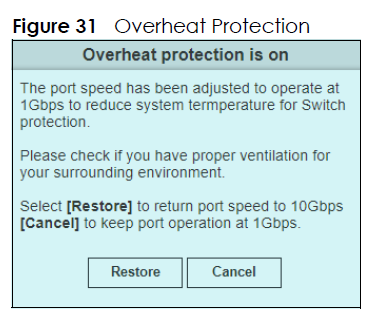

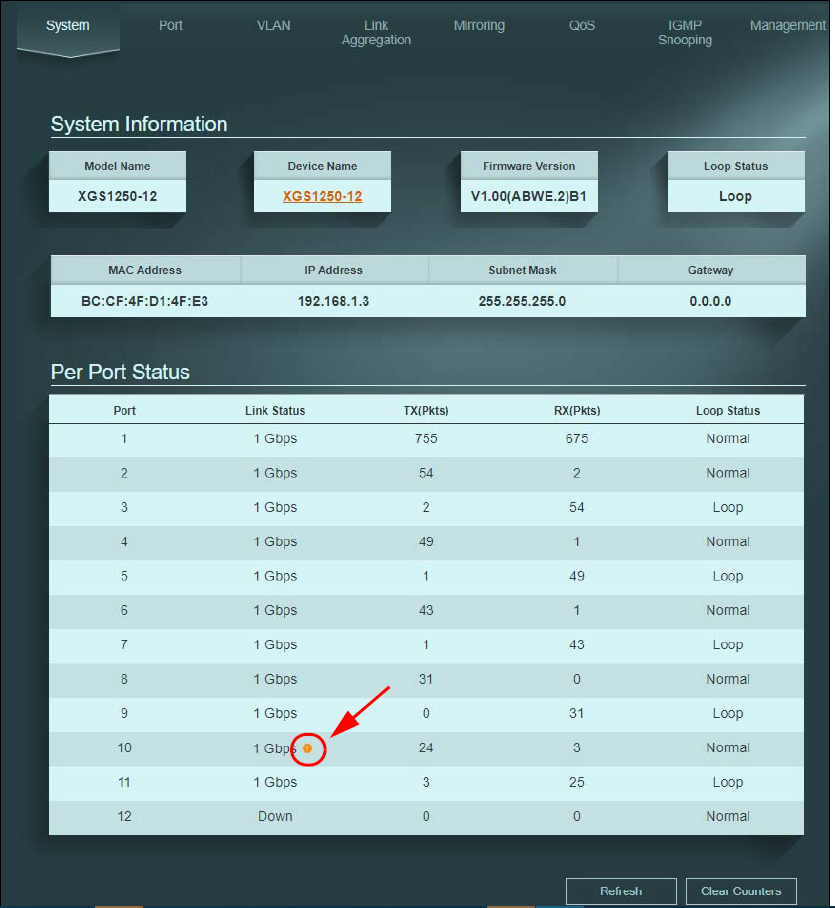

Om 10 gigabit-portarna överhettas för länge kommer de automatiskt att sänka porthastigheten till 1 gbit som skydd. Du kommer att se en liten gul ikon med utropstecken bredvid dess länkstatus på systemskärmen. Se till att miljön inte överstiger 40 grader Celsius.
Klicka på utropstecknet för att återgå till 10 gbit-hastighet igen på 10 gbit-porten.
