Den här artikeln besvarar frågorna vad är LTE-signalnivåerna och vad bör vara de optimala värdena och
Vilka är 5G-signalnivåerna och vilka bör de optimala värdena vara?
Optimala värden för 5G
I 5G-modemets webbkonfigurator på NR7101 till exempel, navigera till System Monitor > Cellular info page, och du kan se det aktuella tillståndet för anslutningen.
För att avgöra signalens kvalitet ska du vara uppmärksam på följande fält:
- Signalstyrka
- RSRP
- RSRQ
- SINR
- Teknik för åtkomst
- Cell-ID och fysiskt cell-ID

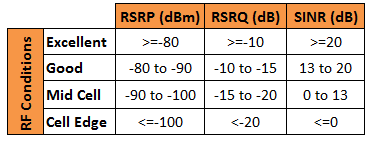

I tabellen nedan visas de olika värdena för dessa parametrar, vilket motsvarar mycket dålig (Cell Edge), dålig (Mid Cell), bra (Good) och mycket bra (Excellent) signalkvalitet:
Därefter förklarar vi kortfattat varje parameter som avgör signalens kvalitet.
Signalens styrka
Signalstyrkans värde anger nivån på den signal som tas emot av modemet. Dessa värden motsvarar RSSI-avläsningarna (Received Signal Strength Indication) för anslutningen. Värdet mäts i dBm (dBm).
RSRP
RSRP (Reference Signal Received Power) - den genomsnittliga effekten för de mottagna pilotsignalerna (referenssignal) eller nivån för den mottagna signalen från basstationen. RSRP-värdet mäts i dBm (dBm). Modemets signalstyrka kan också bestämmas med hjälp av SIGNALSTYRKA-indikatorerna på enhetens övre panel. Den maximala nivån motsvarar de tre brinnande indikatorerna. Om ingen indikator är tänd är signalstyrkan otillräcklig för att ansluta till nätverket. Med RSRP = -120 dBm och lägre kan anslutningen vara instabil eller inte installeras alls.
RSRQ
RSRQ (Reference Signal Received Quality) - anger kvaliteten på de mottagna pilotsignalerna. RSRQ-värdet mäts i dB (dB).
SINR
SINR (Signal Interference + Noise Ratio) även kallat CINR (Carrier to Interference + Noise Ratio) är förhållandet mellan signalnivån och brusnivån (eller helt enkelt signal-brus-förhållandet). SINR-värdet mäts i dB (dB). Det är enkelt: ju högre värde, desto bättre signalkvalitet. Vid SINR-värden under 0 kommer anslutningshastigheten att vara mycket låg, eftersom detta innebär att det finns mer brus i den mottagna signalen än den användbara delen, och sannolikheten för att förlora en anslutning finns också.
Åtkomstteknik
Detta avgör vilken typ av anslutningsteknik som enheten för närvarande använder, det finns några huvudtekniker som används; 3G, LTE, NSA och SA. NSA är en kombination av LTE och 5G och SA är den "rena" 5G.
Med NSA och SA står NR vanligtvis framför detta.
- "Non-Stand Alone"-arkitekturen (NSA), där 5G Radio Access Network (AN) och dess New Radio-gränssnitt (NR) används tillsammans med det befintliga LTE- och EPC-infrastrukturens Core Network (4G Radio respektive 4G Core), vilket gör NR-tekniken tillgänglig utan nätbyte. I denna konfiguration stöds endast 4G-tjänsterna, men med den kapacitet som erbjuds av 5G New Radio (lägre latens osv.).
- NSA är också känt som "E-UTRA-NR Dual Connectivity (EN-DC)" eller "Architecture Option 3"."Stand-Alone" (SA)-arkitekturen, där NR är ansluten till 5G.
- Endast i denna konfiguration stöds hela uppsättningen av 5G Fas 1-tjänster.
Cell-ID och fysiskt cell-ID
Dessa står för det fysiska cell-ID som enheten är ansluten till, i vissa fall kanske du vill ansluta till en specifik mast som är längre bort än den närmaste för att ha en mindre trång mast.
Informationen om detta kan vanligtvis erhållas från ISP.
Optimala värden för LTE

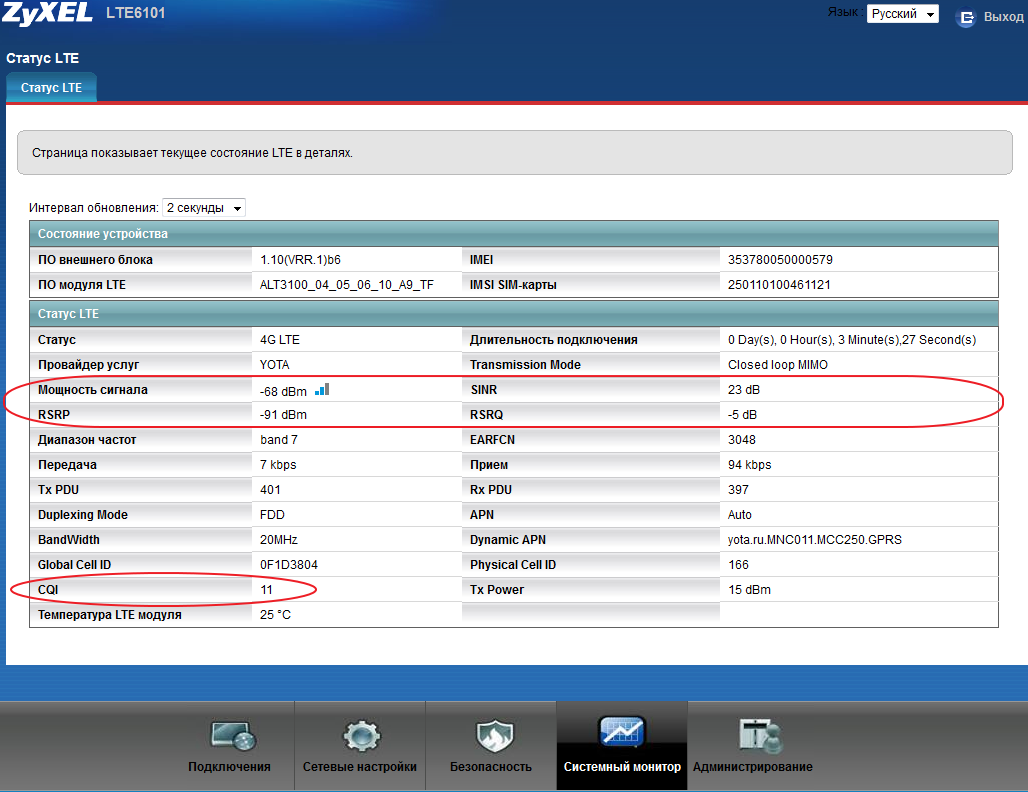

I LTE-modemets webbkonfigurator på sidan Systemövervakare > LTE-status kan du se LTE-anslutningens aktuella status. För att avgöra signalens kvalitet, var uppmärksam på följande fält:
- Signalstyrka
- RSRP
- RSRQ
- SINR
- CQI
-
I följande tabell visas de olika värdena för dessa parametrar, vilket motsvarar mycket dålig (Cell Edge), dålig (Mid Cell), bra (Good) och mycket bra (Excellent) LTE-signalkvalitet:
Därefter förklarar vi kortfattat varje parameter som avgör kvaliteten på LTE-signalen.
Signalstyrka
Signalstyrkans värde anger nivån på den LTE-signal som tas emot av modemet. Dessa värden motsvarar RSSI
(Received Signal Strength Indication) avläsningar av LTE-anslutningen. Värdet mäts i dBm (dBm).
RSRP
RSRP (Reference Signal Received Power) - den genomsnittliga effekten för de mottagna pilotsignalerna (referenssignal) eller nivån för den mottagna signalen från basstationen. RSRP-värdet mäts i dBm (dBm). LTE-modemets signalstyrka kan också bestämmas med hjälp av SIGNALSTYRKA-indikatorerna på enhetens övre panel. Den maximala nivån motsvarar de tre brinnande indikatorerna. Om ingen indikator är tänd är signalstyrkan otillräcklig för att ansluta till LTE-nätverket. Med RSRP = -120 dBm och lägre kan LTE-anslutningen vara instabil eller inte installeras alls.
RSRQ
RSRQ (Reference Signal Received Quality) - kännetecknar kvaliteten på de mottagna pilotsignalerna. RSRQ-värdet mäts i dB (dB).
SINR
SINR (Signal Interference + Noise Ratio) även kallat CINR (Carrier to Interference + Noise Ratio) är förhållandet mellan signalnivån och brusnivån (eller helt enkelt signal-brus-förhållandet). SINR-värdet mäts i dB (dB). Det är enkelt: ju högre värde, desto bättre signalkvalitet. Vid SINR-värden under 0 kommer anslutningshastigheten att vara mycket låg, eftersom detta innebär att det finns mer brus i den mottagna signalen än den användbara delen, och sannolikheten för att förlora en LTE-anslutning finns också.
CQI
CQI (indikator för kanalkvalitet)
För varje abonnentstation UE (User Equipment) och varje frekvensblock i bärvågen bildas CQI-kanalkvalitetsindikatorer (Channel Quality Indicator). Beroende på den dataöverföringshastighet som UE kräver, fattar basstationen beslut om antalet resursblock som ska tilldelas en viss användare, och vilka frekvensblock som ska tilldelas användarna beror på CQI-indikatorn. Användarna tilldelas de resursblock som har högst CQI och därmed det bästa signal-brus-förhållandet. Denna parameter kan anta värden från 0 till 15. Ju högre värde, desto bättre (desto högre hastighet kan en LTE-basstation allokera).
