[CXC] ZoneDAS: Installera ZoneDAS

I den här artikeln följer vi upp de tidigare artiklarna i serien här:

• [CXC] Har du dålig mobiltäckning? ZoneDAS!
• [CXC] ZoneDAS - Hur man bestämmer information om cellulära frekvenser

Så vi använder fortfarande vårt exempel på installation från Customer Experience Center.

I den föregående artikeln uppgav vi att vi fann behovet av Band 3, där vi också lade till Band 20 för gott mått.

Vi bestämde också att vi vill använda Telefonica O²-frekvensområdet, specifikt.

För den här artikeln kommer vi att anta följande:

• BU:n har packats upp
• OAM- eller RF-modulerna har installerats
• Donatorantennerna har ställts in
• OAK:erna har anslutits och är inkopplade i DA

akronymer som används:

• BU = Basenhet
• OAM = Off Air-modul
• DA = Donatorantenn
• DU = Givarenhet
• RU = fjärrenhet/serviceantenn

Vi kommer att behandla följande ämnen:

• Den första inloggningen:
• Tidsinställning:
• Konfigurering av mobiltjänsten:
• Inställning av tjänsten:

Den första inloggningen:

För att konfigurera detta måste vi först logga in.

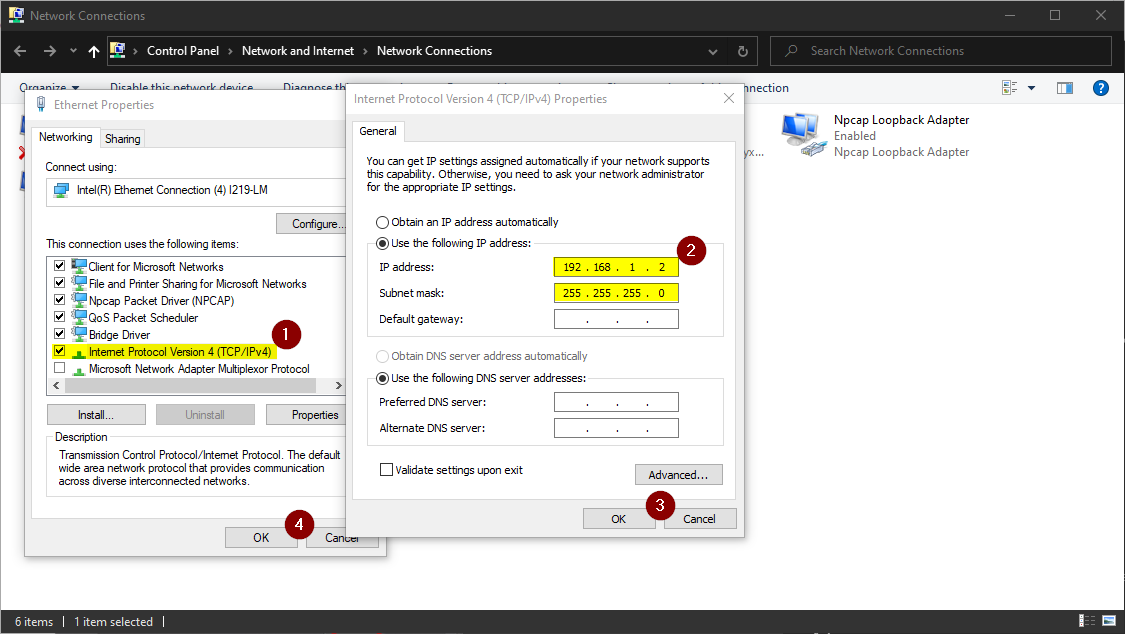

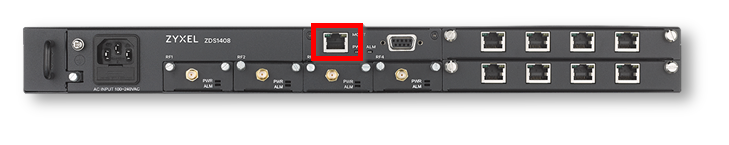

För att göra det ansluter vi vår PC till Management Interface och ställer in följande parametrar.

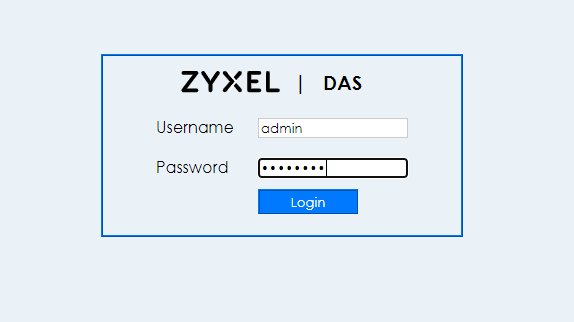

Sedan öppnar vi Webbrowser och ansluter oss med följande inloggningsuppgifter:

Standardinloggningsuppgifter

Inställning av tid:

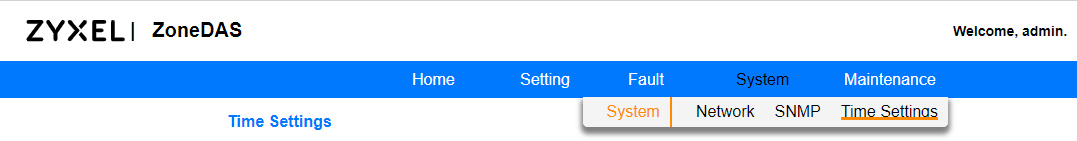

Härnäst måste vi konfigurera rätt tid.

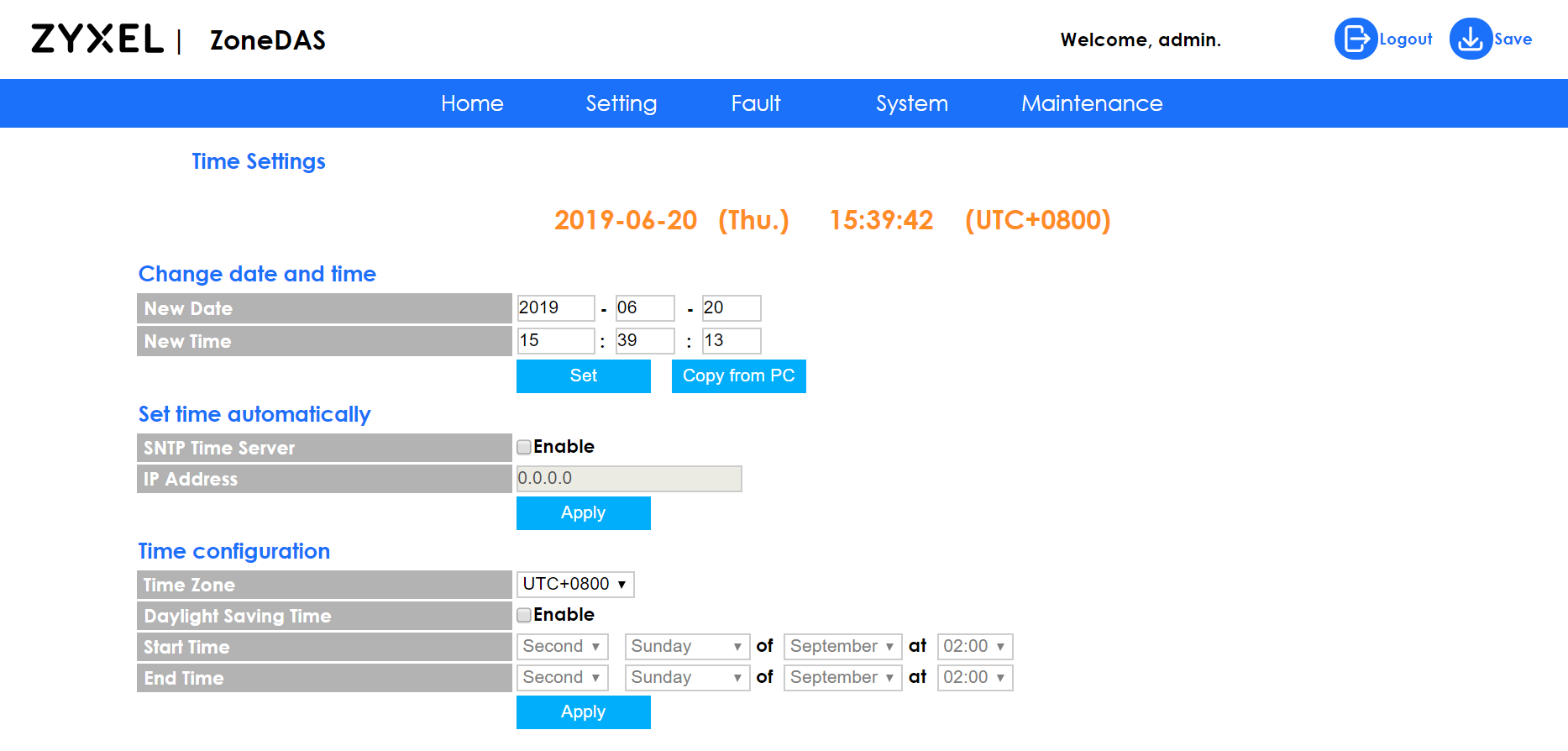

Vi kan antingen kopiera över tidsinställningarna från vår dator, använda en NTP-server eller ställa in tiden manuellt.

Konfigurera mobiltjänsten:

För att kunna använda installationen måste vi först aktivera systemet.

Låt mig förklara lite av vad vi ser på den första skärmen.

Vi har anslutit vår RU (i det här fallet en RU med externa antenner), men den är inte monterad.

Detta framgår av den blå "Mount"-knappen på vänster sida och den grå "connection Wire".

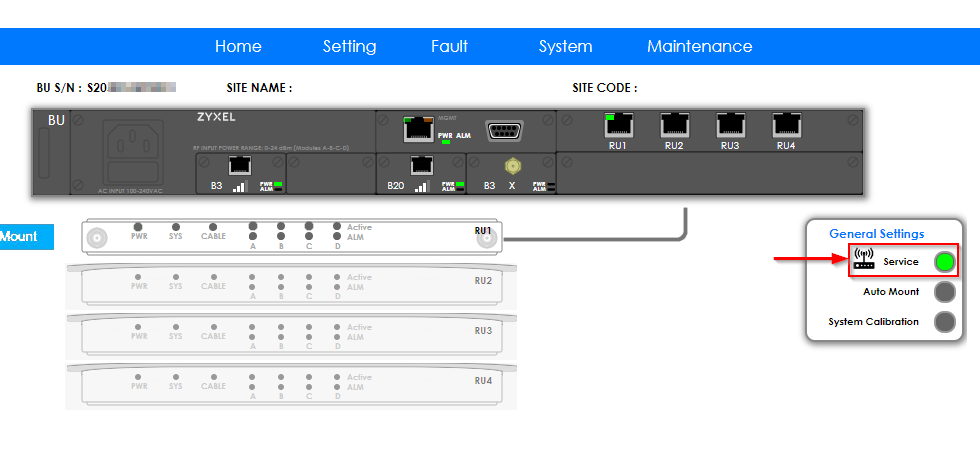

Som standard är servicestatusen till höger grå (precis som Auto Mount och System Calibration). Om vi klickar på den växlar statusen till grön och PWR-lysdioderna börjar tändas på modulerna.

Nu måste vi "montera" RU:n.

Vi har två sätt att göra det på:

1. Manuellt
2. Automatisk monteringsfunktion

Eftersom vi vill att RU ska monteras automatiskt även efter en omstart klickar vi på Auto Mount-funktionen på höger sida och du bör se att Link och LED-lamporna växlar till grönt.

Inställning av tjänsten:

Nu måste vi tala om för vår BU vad vi vill göra med all den signalen och vilken frekvens vi vill använda.

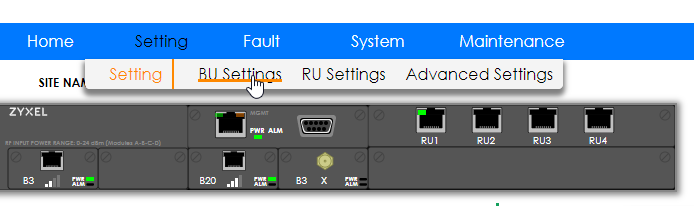

Vi gör det genom att gå till

Vi har redan bestämt att vi vill använda Telefonica O²:s frekvensområde.

Så vi sökte på Internet efter O²s frekvens på BAND 3 + 20 och kom fram till detta:

Band 3:

• Centrumfrekvens: 1855MHz
• Bandbredd: 20MHz

Band 20:

• Centrumfrekvens: 801MHz
• Bandbredd: 10MHz

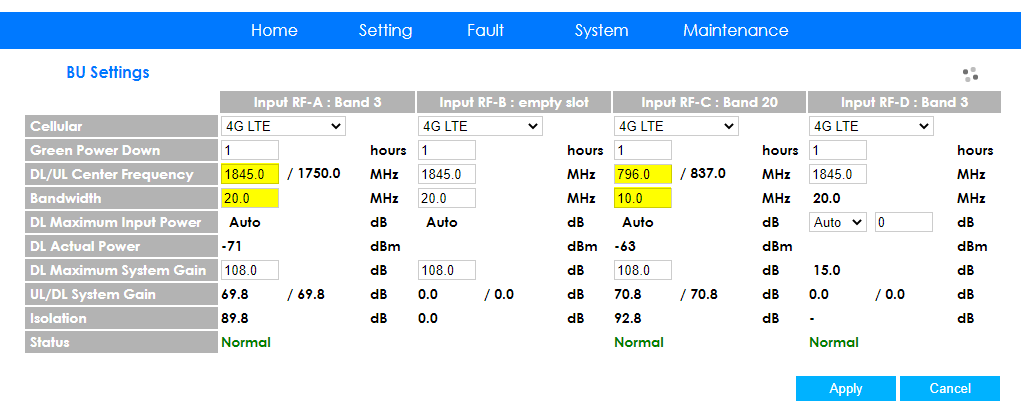

Du har säkert redan sett att vi har lagt in olika värden (som visas i skärmdumpen), detta har att göra med följande:

ZoneDAS använder startpunkten för centerfrekvensen som beräknas av bandbredden, vilket innebär i praktiken:

Startpunkt för CF på 1855: 20MHz BW dividerat med 2 = 10MHz (eftersom 1855 är "mitten" av frekvensområdet) -> 1855 - 10 = 1845MHz (startpunkt för frekvensområdet)

När vi har ställt in frekvensen klickar vi på Apply och i det övre högra hörnet på Save.

Systemet kommer att göra en automatisk systemkalibrering efter varje frekvensändring.

Observera att detta inte är fallet om du lägger till en RU eller Extender.

I så fall måste du starta kalibreringen manuellt.

Nu har vi ställt in ZoneDAS på rätt sätt och kan börja använda den!

Om du har ytterligare frågor är du välkommen att kontakta oss!
