På dagens konkurrensutsatta marknad har tillförlitlig mobiltäckning blivit avgörande för företag som restauranger, butiker och lagerlokaler - särskilt i områden med dålig signalkvalitet. Kunderna förväntar sig sömlös uppkoppling, och en svag mobilsignal kan påverka deras upplevelse lika mycket som kvaliteten på en produkt eller tjänst.
Den här artikeln introducerar Zyxels nya lösning för mobil täckning inomhus "Magic Office", som är utformad för att hantera signalproblem i utmanande miljöer. Vi guidar dig genom installation, konfiguration och felsökning av denna innovativa produkt, som använder en 5G-signal för att skapa ett nätverk över flera rum genom strategiskt placerade antenner. När installationen är klar har du ett robust mobilt inomhusnätverk som säkerställer att ditt företag förblir uppkopplat och tillgängligt, vilket ökar både kundnöjdheten och kundlojaliteten.
MagicOffice, med en täckningsyta på upp till 900 kvadratmeter, är den bästa lösningen.
|
Positionering
Förmåner
|
Maximera omedelbart mobilsignalerna inomhus och utöka täckningen
Installation av donatorantenner är avgörande för en mobil repeaterlösning eftersom donatorns signalstyrka och signalkvalitet har en betydande inverkan på inomhustäckning, samtalskvalitet och dataprestanda.
För systemintegratörer inom IBS-området är mätning av givarsignal och antenninstallation grundläggande uppgifter; för IT-baserade systemintegratörer kan uppgifterna vara komplicerade som konst eftersom uppgifterna vanligtvis kräver en RF-specialist för att gå vidare med en platsundersökning för utplacering.
Tack vare intelligent systemdesign som automatisk förstärkningskontroll (AGC), oscillationsundvikande och automatisk nivellering, plus intuitiva och tydliga LED-indikatorer på temakontoret Repeater, blir mätning av givarsignal och repeaterinstallation nu enkelt som 1-2-3.
Detta dokument innehåller en steg-för-steg-riktlinje för MagicOffice-installationen, inklusive val av givarantenn, identifiering av givarsignal, installation av givarantenn och serviceantenn samt identifiering av LED-indikatorer för att få MagicOffice Repeater online och redo för användning direkt.
Välja en donatorantenn
Riktad utomhusantenn (Yagi eller Log-Periodic-antenn)
Den riktade Yagi-antennen sänder eller tar emot signaler som kommer från en viss riktning. Den är idealisk som givarantenn för att kommunicera med en basstation (BTS) långt bort eller perfekt för ett täckningsområde med mycket svag signal. Å andra sidan är antennförstärkningen högre på grund av dess riktade karaktär, och dess sändningsstråle är mycket smalare och mer fokuserad.
Om installationsscenariot är i ett landsbygdsområde med en mycket svag signal, t.ex. endast 1 bar signal, eller vid en samlokalisering av flera operatörer, levererar en specifik operatör en svagare signal jämfört med andra operatörer:
I dessa scenarier har riktantennen fördelar genom att riktantennen riktas mot BTS med en svagare signal.
Men om donatorsignalen utomhus har en bra signalstyrka och kvalitet, t.ex. 3 bar-signal eller om signalgapet mellan flera bärare är ganska balanserat, skulle det vara en nackdel för installationen att välja en riktantenn som donatorantenn. En panelantenn för utomhusbruk skulle vara ett bättre alternativ.
Panelantenn för utomhusbruk
En panelantenn för utomhusbruk är också en typ av riktantenn.
Till skillnad från en riktad Yagi-antenn som har en fokuserad sändningsstråle (t.ex. ZX-planet har en smalare horisontell vinkel och XY-planet har en mindre vertikal vinkel för sändning och mottagning av signal) och kräver att antennriktningen riktas noggrant för att BTS-signalen ska tas emot väl, har panelantennen en bredare stråle för sändning och mottagning av signal.
När en donatorsignal utomhus har god signalstyrka eller ett balanserat signalgap mellan flera operatörer, skulle valet av en panelantenn utomhus spara tid och ansträngning för att peka ut antennriktningen.
Hitta en genomförbar plats för installation av givarantenn
Alternativ 1: Android App Network Cell Info
* Förbered 1 eller 2 Android-telefoner med stöd för dubbla SIM-kort och flera operatörers
SIM-kort för en platsundersökning.
* Gå runt i byggnaden
* Signalgap mellan olika operatörer
och hitta den bästa Donatorn ska vara mindre än 20cB till
signalplats med Android säkerställa balanserad utgång
App Nätverk Cell Info. Ström.
Alternativ 2: Spektrumanalysator (t.ex. Seeed Studios RF Explorer) plus webbplatsen "Spectrummonitoring.com"
När du arbetar med signalmätning ska du använda en riktantenn som ansluts till spektrumanalysatorn och justera målfrekvensområdet för observation. För installation av repeater, fokusera på "downlink"-frekvensen.
Det finns ingen anledning att fokusera på "uplink" eftersom repeaterns programvara automatiskt hanterar uplink-frekvensen.

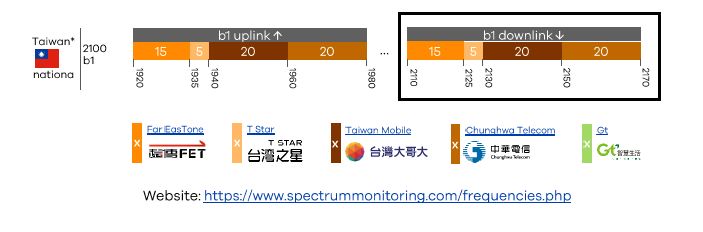

I följande exempel illustreras B1 2100MHz.

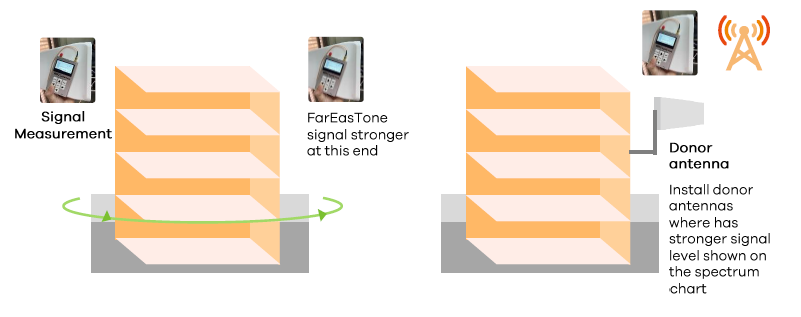

FarEasTone-signalen är på vänster sida av frekvensområdet, och på spektrumdiagrammet visar det att FarEasTone-signalen är lägre vid den positionen.
* Gå runt i byggnaden och
* Signalgapet mellan bärarna ska
hitta den bästa donatorsignalen vara mindre än 20aB för att säkerställa
plats med spektrumbalanserad uteffekt.
Analysator.
Identifiera serviceantennens placering.
En tumregel för installation av serviceantenner är att identifiera den plats där förbättring av mobiltäckningen behövs, försöka maximera avståndet så långt som möjligt mellan givaren och serviceantennen, eller skapa mer isolering mellan givaren och serviceantennerna, t.ex. genom att använda en kraftig hävstång på materialet mellan antennerna eller genom att rikta antennmönstret i motsatt riktning.
MagicOffice kan maximera sin systemförstärkning och mobila användare kan dra nytta av serviceantennens större täckningsområde inomhus.

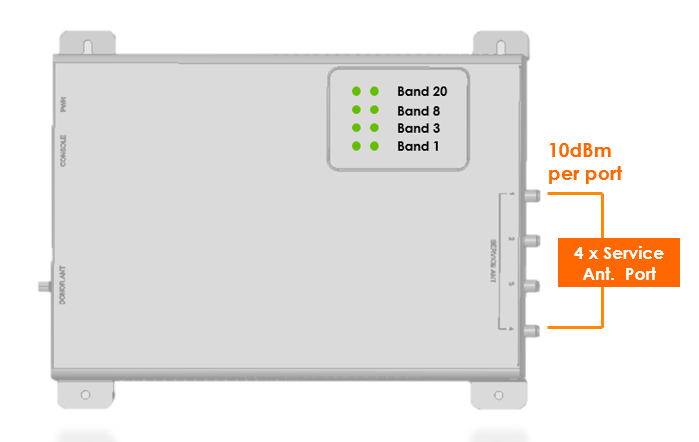

Montera MagicOffice-repeatern
Identifiera kabellängderna för de serviceantenner som är balanserade och installera repeatern nära ett eluttag.
Slå inte på repeatern i detta läge.
Koppla in givarantennen
När du installerar en givarantenn är den rätta höjden för givarantennens placering 5:e våningen eller lägre och ska om möjligt vara fri från hinder.
BTS-antenner har en nedåtriktad vinkel på cirka 6~8 grader och när signalen sprids och reflekteras av byggnader hamnar den på cirka 4:e våningen.
Den bästa höjden på givarantennen för en väl mottagande givarsignal får därför inte vara högre än 5:e våningen.
Installera serviceantenner
Använd koaxialkablar med 50 ohm impedans som möjligt för att minska kabelförlusten.
Validera MagicOffice LED-status och optimera antennen
Slå på repeatern; repeatern kommer automatiskt att vidarebefordra och förstärka mobilsignalen.
MagicOffice-systemet fungerar automatiskt och detekterar BTS-signal och systemisolering.
När LED-lampan lyser med fast grönt sken vidarebefordrar och förstärker systemet automatiskt mobilsignalen.
Vanliga problem
LED-statusen visar att BTS-signalen är för svag eller för stark; finjustera eller justera riktningen på donatorantennen tills LED1 på bandet lyser med fast grönt sken.
BTS-signalen är för svag; om en riktad Yagi-antenn används, kontrollera om den riktade antennen kan monteras högre och försök att vrida antennriktningen genom att rotera givarantennen horisontellt, kontrollera sedan om LED-lampan lyser med fast grönt sken.
Om BTS-signalen är för stark, justera antennriktningen till motsatt riktning för att minska signalstyrkan eller byt till en Omni-antenn med lägre förstärkning som givarantenn.
LED-statusen visar Oscillationsskydd. Den representerar DonorAntenna och Service Antenna är inte tillräckligt långt bort; det finns inte tillräckligt med isolering för MagicOffice-systemet.
Ett möjligt alternativ är att flytta serviceantennen till en plats där det finns rejäla material, t.ex. en betongvägg mellan serviceantennen och donatorantennen, eller att använda en inomhuspanelantenn som är riktad i motsatt riktning mot donatorantennen.
