I denne artikel beskriver vi, hvilket konsolkabel der skal bruges til at oprette forbindelse til et adgangspunkt, og vi giver trinvise instruktioner til at etablere en forbindelse ved hjælp af PuTTY eller Tera Term.
Passende kabel
USB TTL-kablet er et kabel med fire ben, herunder et ben med et trekantsymbol. Tilslut USB TTL-kablet til AP ved hjælp af konsolkablets ben med en trekant i stedet for AP-konsollens ben med et trekantsymbol (ben 1).
USB TTL-kablet er som vist på billedet nedenfor, følg venligst Zyxels definition af konsolhovedstiften:
- Pin1 NA (lad den være tom)
- Pin3 Grøn (TX)
- Pin2 Hvid (RX)
- Pin4 Sort (GND)
- Husk, at du ikke må forbinde den røde stift med Zyxels konsolstift.
Tilslutningsproces
- Tilslut kablet til dit adgangspunkt som beskrevet i det foregående trin.
- Kør programmet (i vores eksempel bruger vi Tera Term)

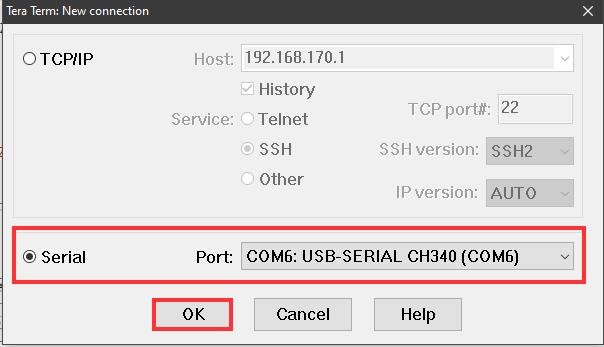

- Indstil "Serial", og vælg den port, som kablet er forbundet til, som på billedet nedenfor.
- I Tera Term-vinduet, der åbnes, skal du klikke på "Setup"
- Vælg - Seriel port
- I feltet "Speed" skal du indstille 115200
- Klik på "Nye indstillinger".

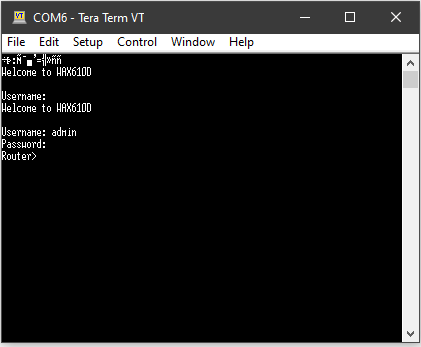

- I det nyligt åbnede konsolvindue skal du muligvis trykke på "Enter" for at opdatere forbindelsen og se, at forbindelsen til adgangspunktet var vellykket.
- Indtast nu brugernavn og adgangskode til dit adgangspunkt.
Instruktioner til CLI-kommandoer kan findes på download-siden for hver enhed i vores download-database.
