Nebula [VPN] - Konfigurer L2TP-VPN med en RADIUS/AD-server ved hjælp af Nebula

Nebula Cloud-platformen giver mulighed for at tillade L2TP VPN-brugere at autentificere kablede/trådløse netværk via RADIUS 802.1x og (eller) AD-servere, der opretter forbindelse til lokale domænecontrollere i netværket.

Indholdsfortegnelse:

1. Scenarie
2. Opsætning af autentificering i Nebula Control Center
3. Opsætning af RADIUS / AD-server
4. Opsætning af L2TP i Nebula Control Center
5. Klientkonfiguration og verifikation

1. Scenarie

Forudsætning: VPN-klientens IP-adresser må ikke overlappe LAN-subnettet

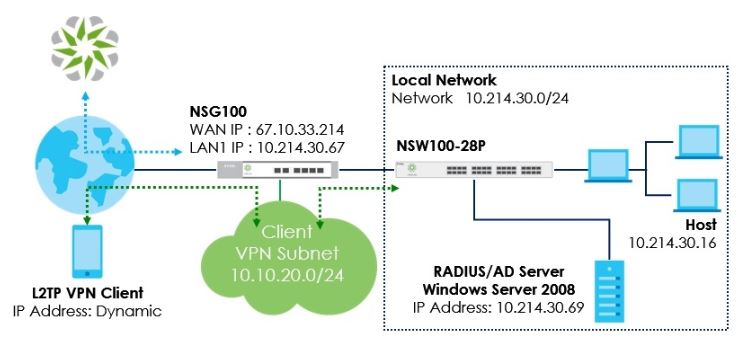

Scenarie: Opsætning af L2TP VPN-forbindelse med Radius/AD-servere i Windows server 2008
Forberedelse: NSG100 *1, NSW100 *1, RADIUS Server *1 og AD Server *1 i Windows server 2008, iPhone 6S+ *1 og Laptop x1

2. Opsætning af autentificering i Nebula Control Center

1. Naviger til

Site-wide > Configure > Firewall > Firewall settings

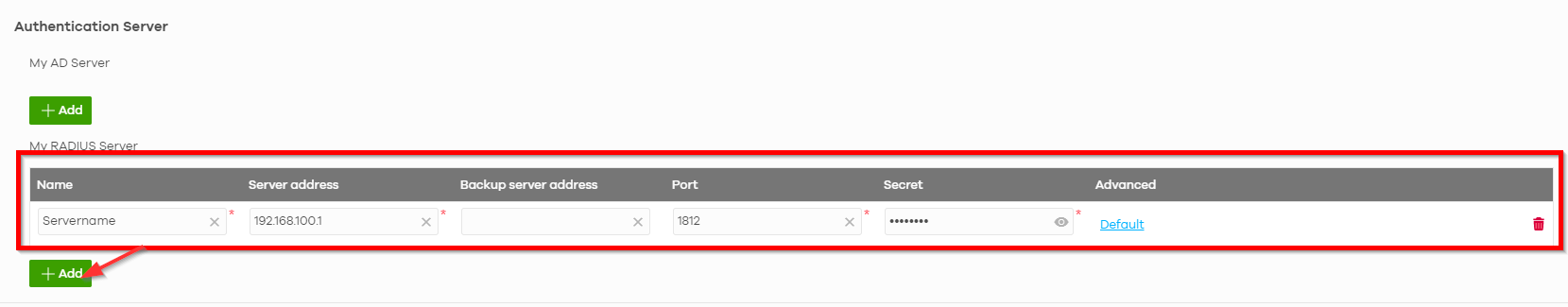

2. Indtast oplysninger under min RADIUS-server

For at kunne bruge indstillingen Min RADIUS-server skal brugeren konfigurere Radius-serveren og Active Directory-rollerne i domænecontrolleren.

Opsætning af RADIUS/AD-serveren

RADIUS:

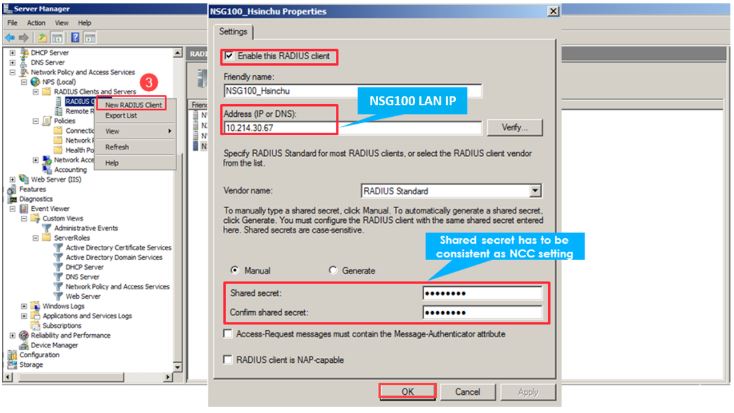

1. Tilføj ny RADIUS-klient
Server Manager > Rolle > Netværkspolitik og adgangstjenester > NPS(lokal) > RADIUS-klienter og -servere > RADIUS-klient > Ny RADIUS-klient > Indtast oplysninger i rødt > OK

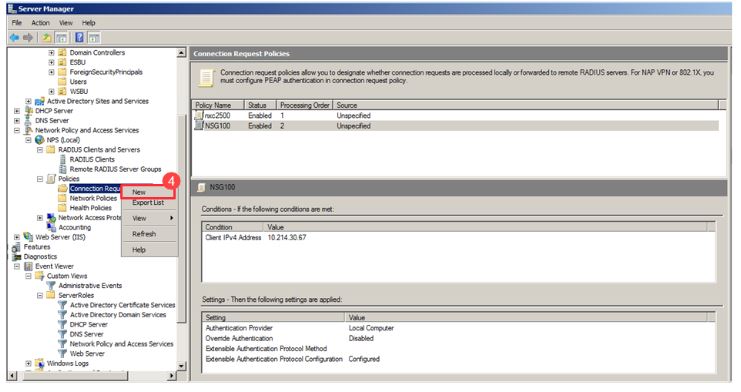

2. Tilføj ny RADIUS-klient

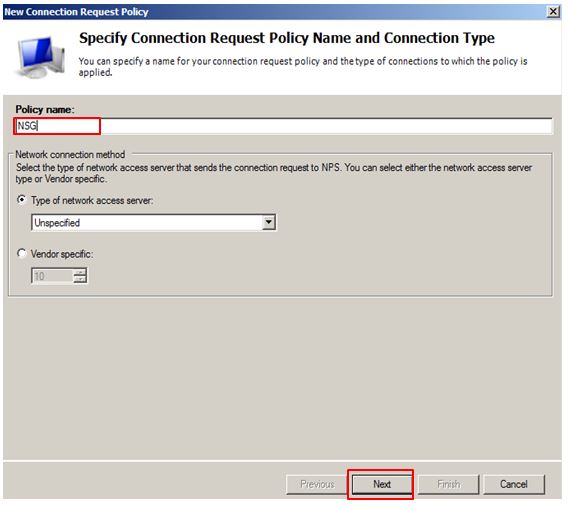

3. Indtast politiknavn (f.eks.: USG) > Næste

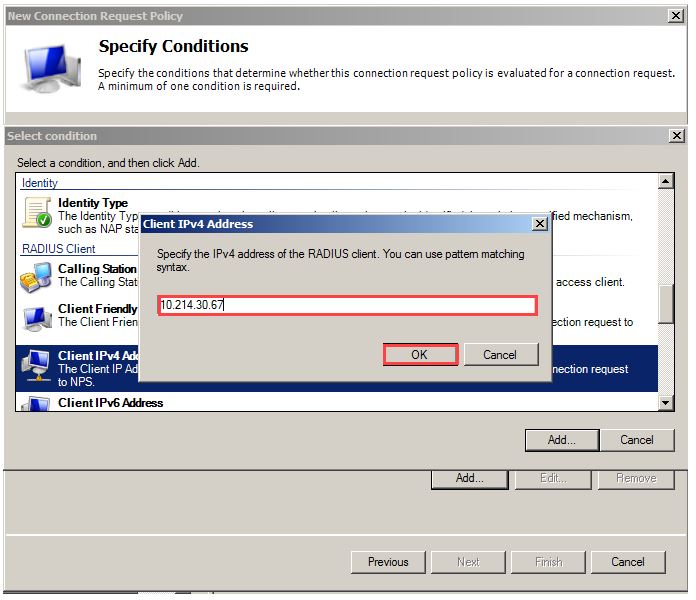

4. Vælg Klient IPv4-adresse > Tilføj > Indtast WAN NSG100 IP (f.eks.: 10.214.30.67) > OK

AD
1. Tilføj ny AD-bruger

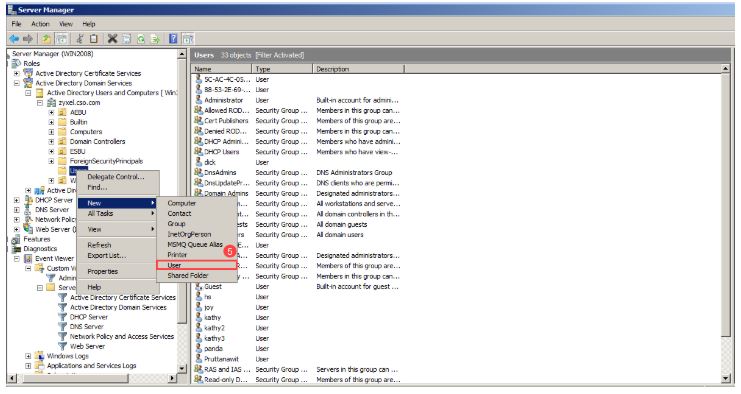

Server Manager >Rolle > Active Directory Domain Services > Active Directory Users and Computers > zyxel.cso.com > Brugere > Ny > Bruger

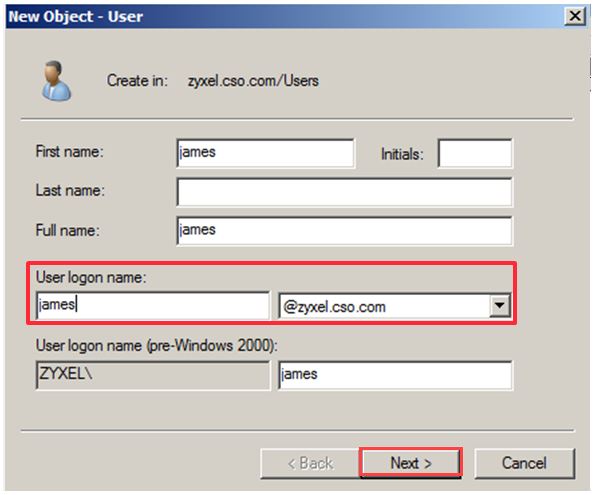

2. Indtast brugerens logon-navn (f.eks.: james@zyxel.cso.com) > Næste

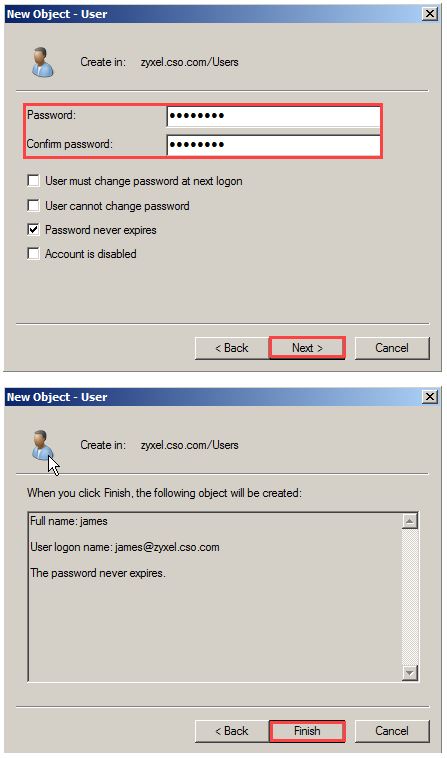

3. Indtast adgangskode > Næste > Afslut

4. Opsætning af L2TP i Nebula Control Center

1. Naviger til

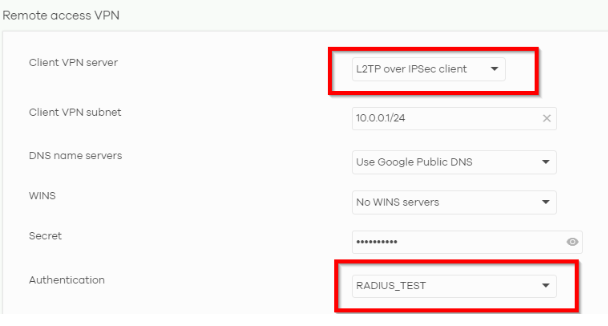

Site-wide > Configure > Firewall > Remote Access VPN

og indstil klientopsætningen til dine behov. Glem ikke at vælge RADIUS-serveren i feltet "Authentication".

5. Klientkonfiguration og -verifikation

I dette eksempel ser vi på generiske iPhone-indstillinger til klientopsætningen:

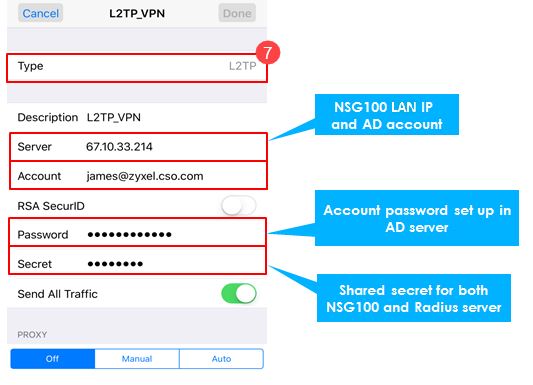

1. iPhone > Indstilling > Generelt > VPN > Tilføj VPN-konfiguration > Type > L2TP

2. iPhone > Indstilling > Slå VPN til

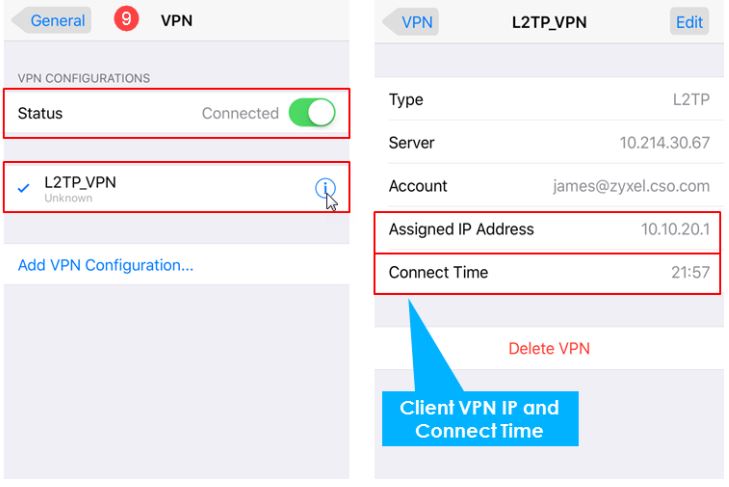

3. iPhone > Indstilling > Generelt > VPN

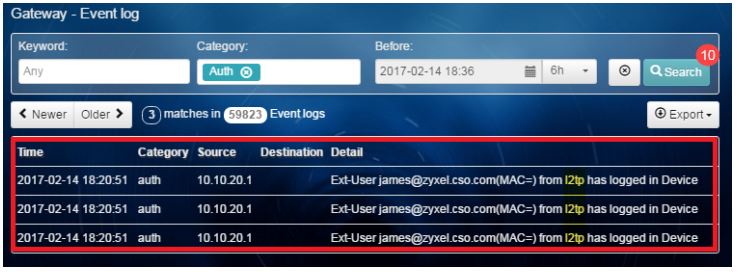

4. L2TP-forbindelsesresultat på NCC via

GATEWAY > Monitor > Event log > Category > Enter Auth > Search

Hændelsesloggen viser L2TP-klientens loginoplysninger

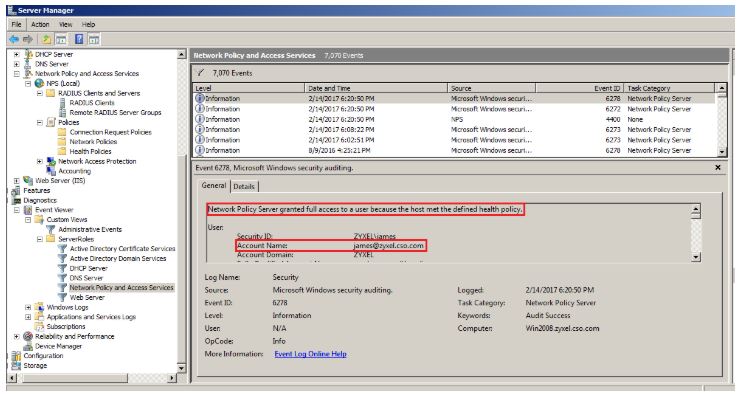

5. L2TP-forbindelsesresultat i hændelsesfremviser i Windows Server 2008
Server Manager > Diagnostics > Custom views >Event Viewer> ServerRoles > Network Policy and Access Services

6. Scenarieresultat for godkendelse af L2TP-klient via godkendelsesserver - L2TP-klient IP 10.20.20.1 kan få adgang til LAN-vært 10.214.30.16
