VLAN over WDS (trådløst distributionssystem) - Trådløs bro

Denne trinvise vejledning viser, hvordan du konfigurerer VLAN over WDS (trådløst distributionssystem). Når vi bruger en trådløs bro, vil vi også sikre, at alle VLAN'er også kan bruges over WDS -forbindelsen.

Her er også en liste over de understøttede modeller:

Wireless Bridge og dens understøttede modeller

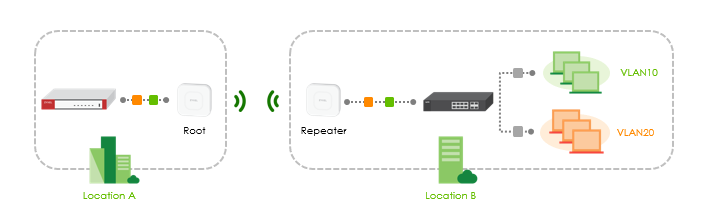

Scenarie

Når to fysiske placeringer skal tilsluttes på store områder, kan det være billigere at bygge bro mellem dem trådløst end ledningsnetværk. For eksempel ønsker hovedkontoret at opbygge en punkt til punkt -bro til afdelingskontoret. Der bør også være VLAN'er fra hovedkontoret tilgængelige på et filialkontor.

Hvad har du brug for til det?

- Wireless Bridge -understøttede AP'er, f.eks. Et WAC

- VLAN -kompatibel switch

Indholdsfortegnelse

1. Konfigurer AP'erne i standalone

2. Anden AP

3. Kanalkonfiguration

4. WDS Link Info

5. Oprettelse af VLAN'er

6. Kontroller resultaterne

1.Konfigurer AP'erne i standalone

Konfigurer AP'erne i standalone. Som standard skal du bruge https://192.168.1.2 eller bruge vores nyttige værktøjer som ZON eller ZAC.

Naviger til

Configuration > Wireless > AP Management

Indstil den første AP til root AP, og klik på "Apply".

2. Anden AP

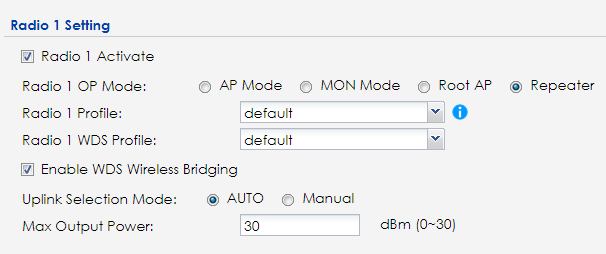

Vælg din anden AP som repeater, og aktiver "WDS Wireless Bridging".

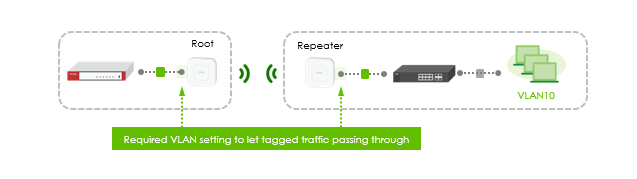

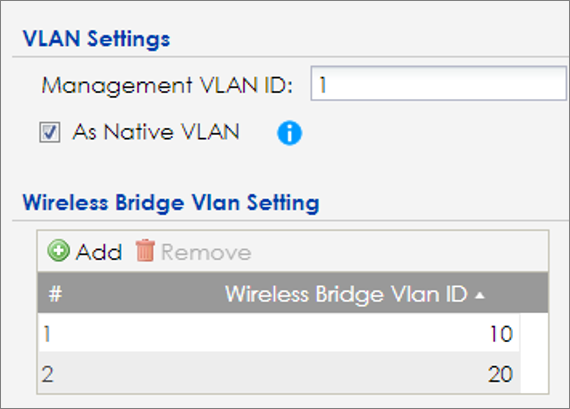

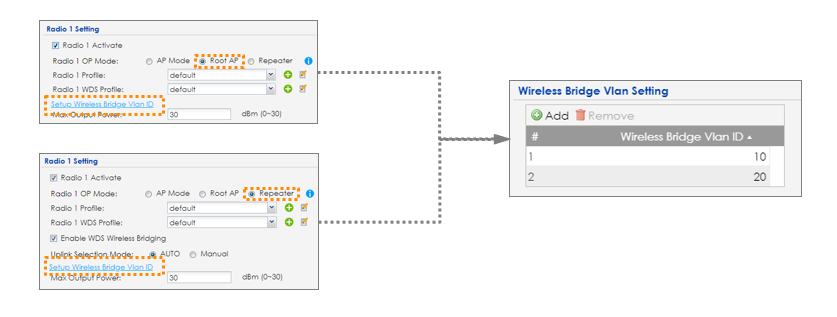

Bagefter kan du direkte bruge de nyligt tilføjede hyperlinks til at oprette de nødvendige VLAN -indstillinger:

-> WDS -profil

under Konfiguration> Objekt> WDS -profil, kan den konfigureres. WDS SSID og den forhåndsdelte nøgle kan konfigureres her. WDS SSID'et vil blive skjult.

3. Kanalkonfiguration

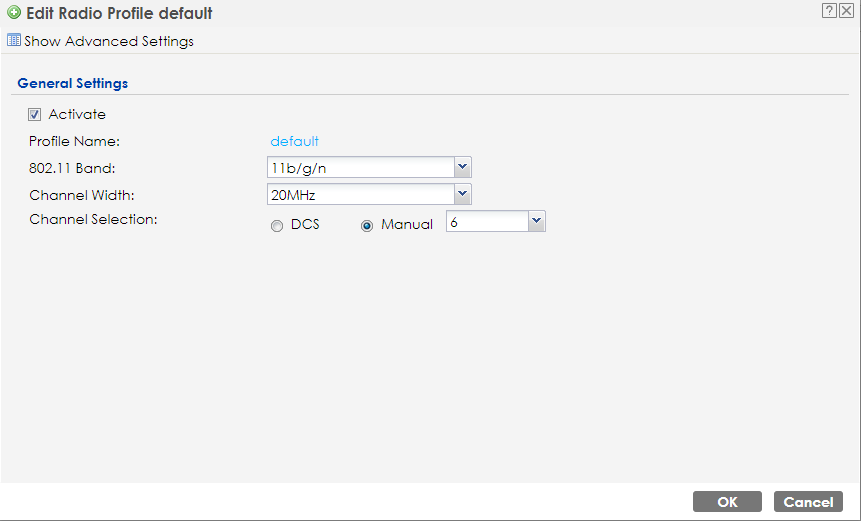

Sørg for, at AP'erne ikke skifter deres kanaler ved at konfigurere dem som manuelt gå til

Configuration > Object > AP Profile > Radio

rediger radioen (2,4 G eller 5 G) på begge AP'er til det samme. Kig efter redigering af radioen, som bruges til at bygge den trådløse bro.

- tjek "manuel" og vælg en kanal efter ønske

4.WDS Link Information

Gå til

Monitor > WDS Link Info

Her kan du kontrollere, om WDS -forbindelsen fungerer. Hvis forbindelsen fungerer, skal den se sådan ud:

5. Oprettelse af VLAN'er

Nu, efter at have afsluttet det, er det tid til at oprette VLAN'er.

Gå til:

Configuration > Network > VLAN

Tilføj VLAN som ønsket.

Bemærk: Påmind om at oprette og tilføje begge AP'er til VLAN'erne

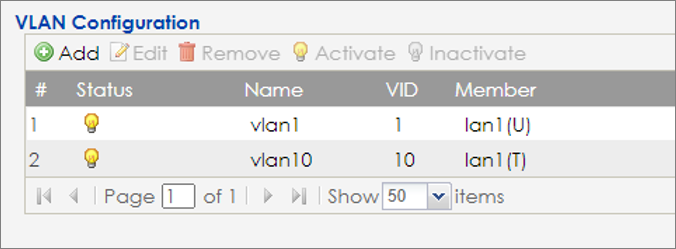

Eksempel på oprettelse af VLAN:

De følgende artikler viser, hvordan du ...

konfigurere et VLAN på en USG -enhed

konfigurere VLAN i Ethernet -switches

6. Kontroller resultaterne

Tilslut nu en klient til kontakten, som kun er med repeater -AP'en. Du bør få adgang til internettet fra det andet websted eller ping -enheder på det andet websted. Klienterne bør få en IP -adresse som den konfiguration, du har foretaget.
