Trådløs - Konfigurer trådløs bro (WDS) med VLAN

En virksomhed, der ejer en filial i nærheden af hovedkvarteret, har brug for at forbinde kontorets trafik uden brug af netværkskabler, en WDS-bro kan bruges til at forbinde trafikken samt bruge VLAN'er (op til 8 VLAN'er). Dette dokument demonstrerer brugen af Radio 1 konfigureret med WDS.

1. Scenarie og topologi

2. Konfiguration

3. Testresultat

4. Bemærk:

1. Scenarie og topologi

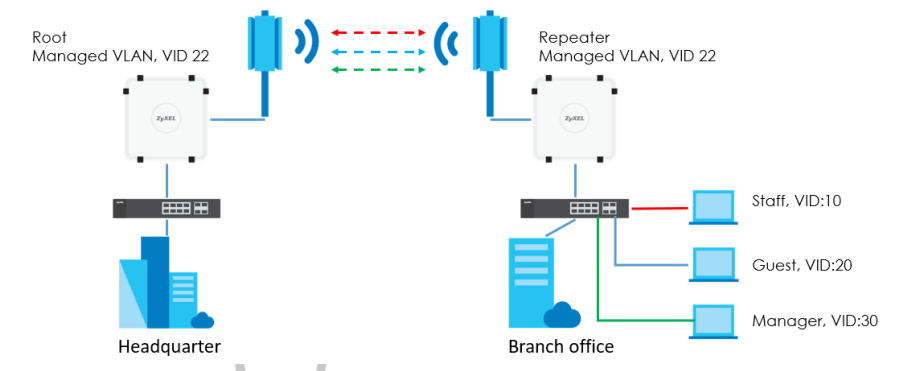

En filial får internet fra hovedkvarteret via den trådløse bro. Vi antager, at der er to AP'er i det administrerede VLAN med VID 22. De bygger den trådløse bro med 2,4G-radio. Filialen leverer det kablede netværk med VLAN 10, 20 og 30 til forskellige gruppebrugere.

2. Konfiguration

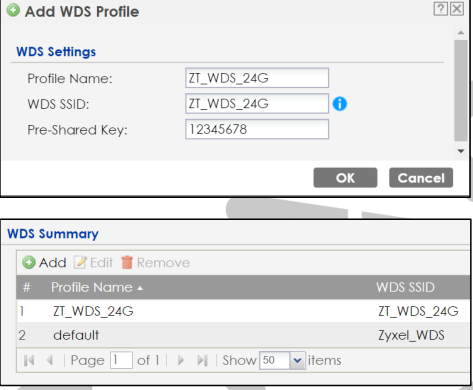

Konfigurer WDS-profilen
1.Root- og Repeater-AP'erne skal bruge den samme WDS-profil for at linke til hinanden.
*Tilføj venligstden samme WDS-profil i Root- og Repeater-AP'erne.
Gå til KONFIGURATION > Objekt > WDS-profil > WDS > Tilføj

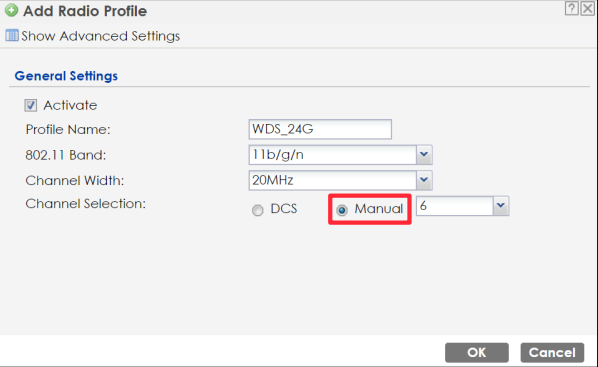

Konfigurer radioprofil
2.Vælg den bedste kanal, og fastgør den. Root og Repeater AP'erne skal
overføre data med den samme kanal.
*Tilføj venligstden samme radioprofil i Root og Repeater AP'erne.
Gå til CONFIGURATION > Object > AP Profile > Radio > Add.

Konfigurer AP-indstilling

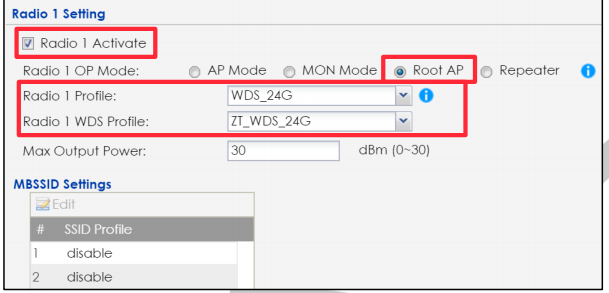

3. Indstil WDS-profilen, og vælg AP-tilstand. Gå til KONFIGURATION > Trådløs > AP-administration > WLAN-indstilling > Radio 1-indstilling > Root AP

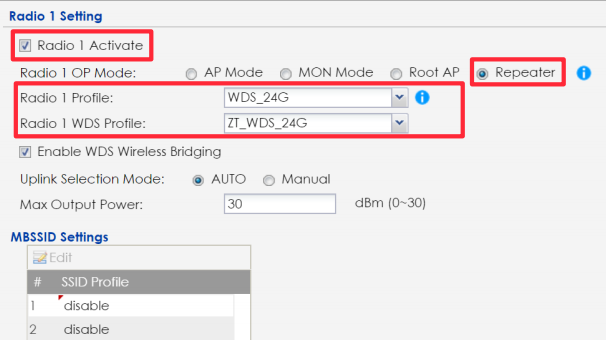

Repeateren skal aktivere WDS Wireless Bridging.
4.Gå til CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP

Konfigurer netværksindstillingen
5. Tilføj VLAN 10, 20 og 30 til forskellige brugergruppers netværk i VLAN-konfigurationen.

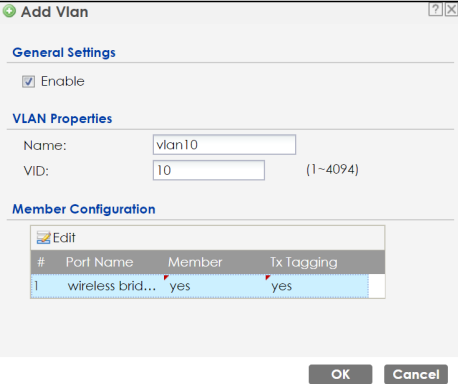

* Tilføj venligst den samme VLAN-indstilling i Root og Repeater AP'er. Gå til KONFIGURATION > Netværk > VLAN > VLAN-konfiguration >Tilføj> VLAN 10

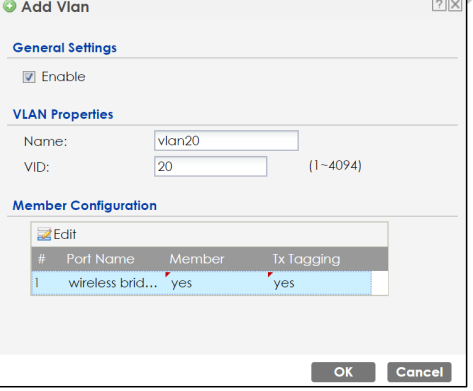

Gå til KONFIGURATION > Netværk > VLAN > VLAN-konfiguration >Tilføj > VLAN 20

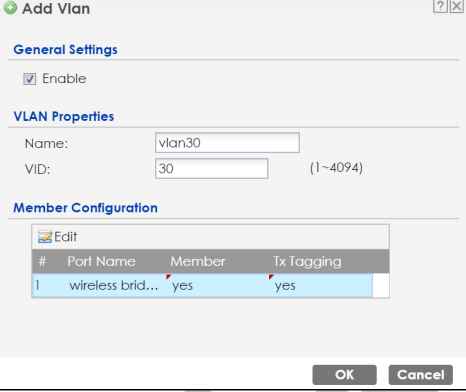

Gå til KONFIGURATION > Netværk > VLAN > VLAN-konfiguration >Tilføj > VLAN 30

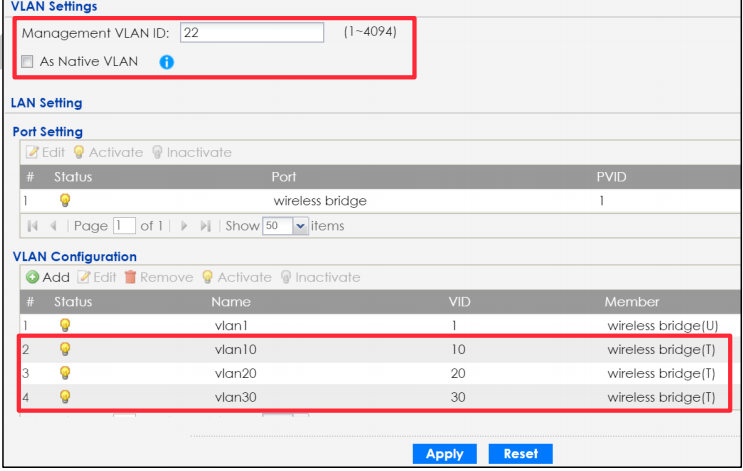

6. Indstil management VLAN ID som 22 og deaktiver "As Native VLAN". *Tilføj venligst den samme radioprofil i Root og Repeater AP'er. Gå til KONFIGURATION > Netværk > VLAN > VLAN-indstilling

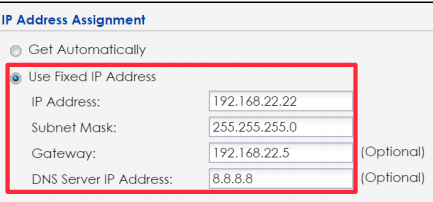

7. Når du har konfigureret det administrerede VLAN og sikret , at repeateren får IP'enfra VLAN22, skal du rette den statiske IP på repeater-AP'et for at undgå, at administratoren ikke kan finde AP'et, når den trådløse
-bro svigter. Gå til KONFIGURATION > Netværk > IP-indstilling

3. Testresultat

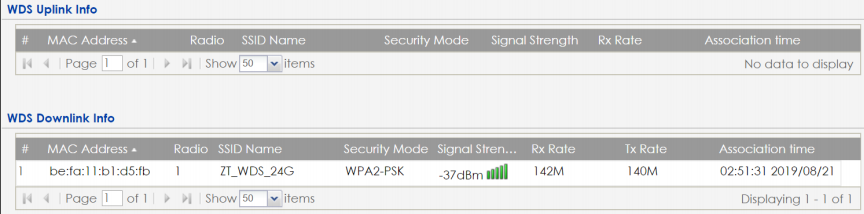

1.Tjek WDS-oplysningerne for rod-AP'et.
Gå til DASHBOARD > Downlink Status

Gå til MONITOR > Trådløs > WDS Link Info > WDS Downlink Status

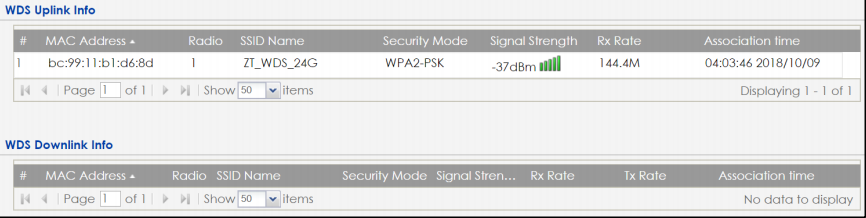

2. Tjek Repeater AP'ets WDS-oplysninger.
Gå til DASHBOARD > Uplink Status

Gå til MONITOR > Trådløs > WDS Link Info > WDS uplink Status

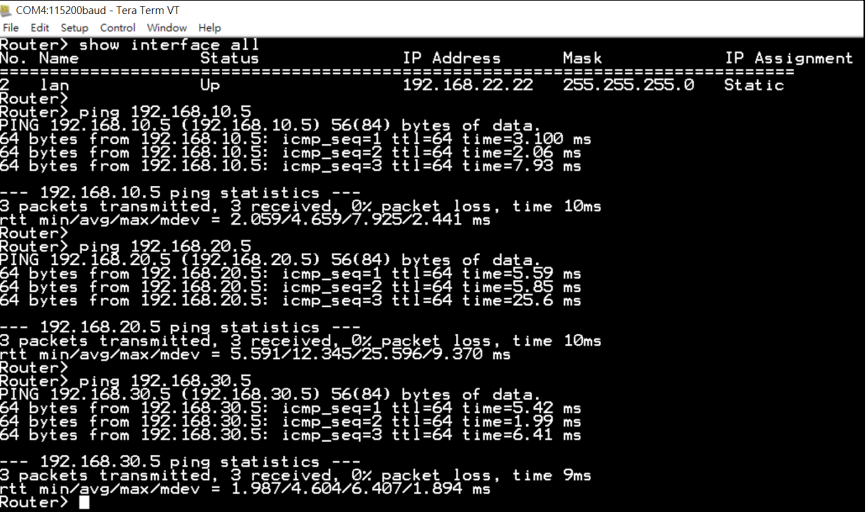

3. Få adgang til repeater-AP'et via konsol eller ssh. Brug AP'et til at pinge de forskellige VLAN-gateways, og bekræft, at VLAN-trafikken kan passere gennem AP'et. Repeater AP'ets IP er 192.168.22.22.
Gatewayen for VLAN10 er 192.168.10.5, gatewayen for VLAN20 er 192.168.20.5 og gatewayen for VLAN30 er 192.168.30.5. Ping-resultaterne er vellykkede som følgende snapshot

4. Bemærk:
Root AP skal have tilsvarende VLAN-grænseflader for at videresende den mærkede trafik til uplink-enhederne. Dvs. at Root AP skal have SSID med samme VLAN-ID, eller indstille LAN-tildeling ved hjælp af samme VLAN-ID.
